Triax 88 met 4 stuks LNB

[Cobus R]

Triax 88 en 4x inverto Black ultra quartro

[Sprietje]

Dat kan ik je nu al wel vertellen dat dat niet gaat. De behuizing van de Black Ultra Quattro is 71mm.


[Cobus R]

Nee hoor diegene waar de aansluitingen achter elkaar heeft. En niet naast elkaar.

[Sprietje]

Dat is de Inverto Black Premium Quattro, zie: http://www.inverto.tv/products/product.php?section=1&id=87

[Cobus R]

Ja idd die

[Cobus R]

Zou je daar een berekening van kunnen maken

[Sprietje]

Ja, doe ik vanavond.

[Cobus R]

Ok alvast bedankt.

[Sprietje]

Bests Cobus R

Voor een Triax 88 in Duiven heb ik het volgende voor je uitgerekend:

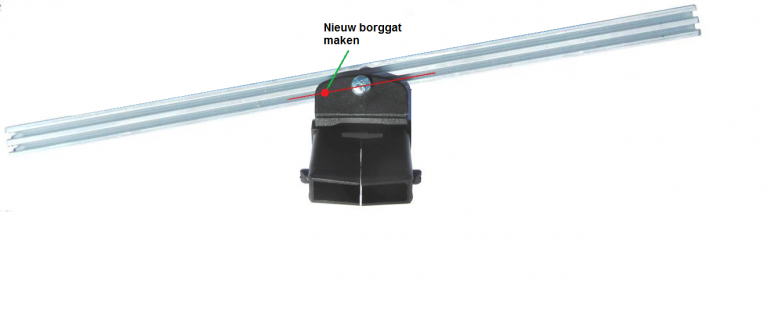

Plaats de rail zodat het gat in de onderste groef zit.

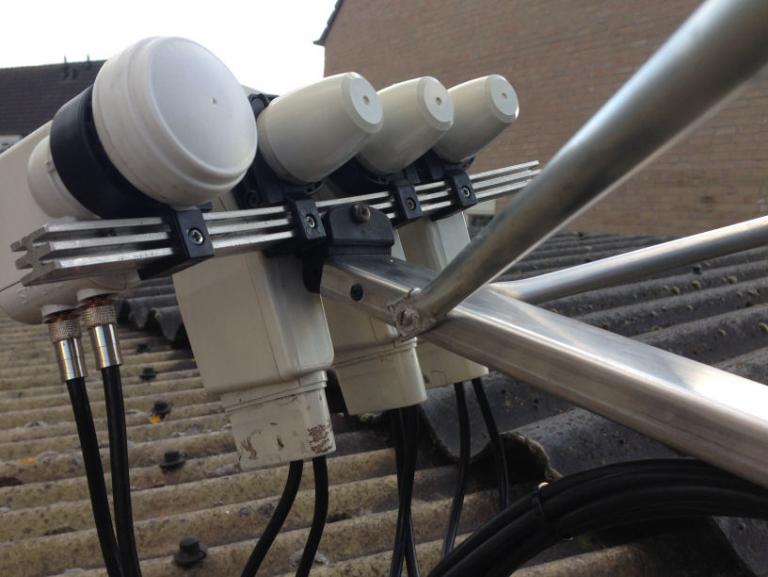

Plaats de lnb's zodat de koppen 5-6mm van de klemmen af staan.
Monteer de houder met lnb voor de Astra 19,2 op 3mm van de arm.
Zet de lnb's van de Astra 19,2, de 23,5 en 28,2 met de koppen tegen elkaar.
Plaats de lnb voor de Hotbird 13 op 78mm van de Astra 19,2-lnb, d.w.z. gemeten aan de voorzijde van kuiltje tot kuiltje.

Stel de rail 9,65 graden schuin, d.w.z. de kop van de Hotbird 13 moet 32mm lager staan dan de kop van de Astra 28,2. Dit kun je meten met een waterpas en een rolmaat.
Stel de skew van de lnb's als volgt in:
Hotbird 13 op 5 graden
Astra 19,2 op 3 graden
Astra 23,5 op 6 graden
Astra 28,2 op 10 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.

Stel de elevatie van de schotel in op 29 graden op de Astra 23,5 te vinden. Richt de schotel daar op uit zodat je maximale signaalkwalteit hebt. Doe dit met uiterste precisie want dit bepaald ook de kwaliteit van de andere satellieten. Niet uitrichten op de Astra 19,2 want die lnb staat er 3mm naast.


[blackeyes]

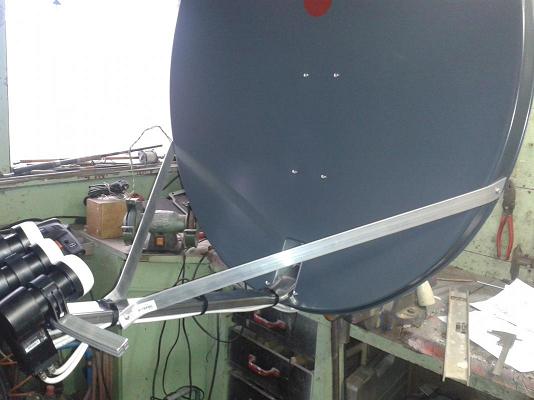

cobus vergeet niet je triax 88 te schoren want die quad lnbs  worden erg zwaar met die 16 kabels

op ten duur gaat je arm doorzakken en ben je je signaal kwijt



[Sprietje]

Dat kan ook met ronde buis van 10 of 12mm.

[Cobus R]

Voor allen dank je wel voor het advies en uitrekenen van de koppen de beugels had ik al erop zitten.

[BzRtY]



Beste Sprietje

bedankt voor het snelle antwoord en berekening ivm plaatsen LNB, skew ed.



Ik ga inverto black premium quad gebruiken daar ik een Gigablue hd quad+ met 2 bijkomende dvb S2 tuners gekocht heb.





Iemand van Mol, leuk iemand van de buurt op 't forum te zien

Past een inverto ultra quad ook niet op uw triax 110? Gezien de schotel een stuk groter is neem ik aan dat de afstand tussen de LNB's ook toeneemt?

[DigimasterNL]

Bests Cobus R



Voor een Triax 88 in Duiven heb ik het volgende voor je uitgerekend:



Plaats de rail zodat het gat in de onderste groef zit.

Plaats de lnb's zodat de koppen 5-6mm van de klemmen af staan.

Monteer de houder met lnb voor de Astra 19,2 op 3mm van de arm.

Zet de lnb's van de Astra 19,2, de 23,5 en 28,2 met de koppen tegen elkaar.

Plaats de lnb voor de Hotbird 13 op 78mm van de Astra 19,2-lnb, d.w.z. gemeten aan de voorzijde van kuiltje tot kuiltje.



Stel de rail 9,65 graden schuin, d.w.z. de kop van de Hotbird 13 moet 32mm lager staan dan de kop van de Astra 28,2. Dit kun je meten met een waterpas en een rolmaat.

Stel de skew van de lnb's als volgt in:

Hotbird 13 op 5 graden

Astra 19,2 op 3 graden

Astra 23,5 op 6 graden

Astra 28,2 op 10 graden

d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.



Stel de elevatie van de schotel in op 29 graden op de Astra 23,5 te vinden. Richt de schotel daar op uit zodat je maximale signaalkwalteit hebt. Doe dit met uiterste precisie want dit bepaald ook de kwaliteit van de andere satellieten. Niet uitrichten op de Astra 19,2 want die lnb staat er 3mm naast.





Hi goedemiddag,



Ik woon in Gemonde (Brabant).

Zou je bovenstaande ook voor mij kunnen berekenen?



Alvast bedankt!
