duo lnb absoluut onmogelijk met Channel Master 1.20m ?

[jacqfranc]

Waarde Collega's



Gezien ik er niets over vind op Internet, graag jullie bevindingen of opmerkingen ivm de mogelijk- of onmogelijkheid om een Duo lnb (23.4 en 19.2) te gebruiken met een Channel Master 1.20.



Originele multifeed is al lang niet meer te verkrijgen en ik ben geen grote knutselaar.



Ik kijk met belangstelling uit naar het antwoord van onze professor (Sprietje) maar natuurlijk is alle commentaar welkom.



J. Francois

03729 Senija (Alicante)

Spanje

[Sprietje]

Beste jacqfranc

Welkom op dit forum.
Tja, dat je daar op internet niets over zult vinden zal wel kloppen. Op een Cannel Master 1.20 kun je geen duo-lnb's of momoblokken plaatsen om de Astra 19,2 en 23,5 te ontvangen.
Nou, die schotel heb je zeker van een Engelsman over kunnen nemen. Daar zal het niet vaak mee voorkomen dat het beeld bij slecht weer wegvalt of het moet een gota fria zijn waarbij 120-150mm in een uur valt.

De afstand van de twee koppen moet in Alicante voor deze schotel 80mm zijn aan de voorzijde van de lnb gemeten van kuiltje tot kuiltje.
De lnb van de Astra 23,5 zet je in de klem en daar richt je de schotel ook op uit. De lnb voor de Astra 19,2 plaats je in een multifeed houder.

In Alicante moet die houder 20 graden scheef gezet worden, d.w.z. de kop van de Astra 19,2 moet 27mm lager staan dan de kop van de Astra 23,5.
De skew van de lnb's stel je als volgt in:
Astra 23,5 op 20 graden
Astra 19,2 op 16 graden
d.w.z. als je naar de binnenzijde van de schotel kijkt met de wijzers van de klok meegedraaid t.o.v. verticaal.


[jacqfranc]

Beste Sprietje,



Zoals te verwachten, het perfecte antwoord waarvoor hartelijk dank(ook dat van die “gota fría” klopt: ik vraag me af of er iets is dat je NIET weet!).



De Channel Master heb ik zelf nog gekocht in 2004 en er al veel plezier mee beleefd, zelfs met C –band (daarvoor heb je de juiste stangen en feedhouders nodig).



Alleen: kan jíj mij een multifeedset aanraden die kan passen voor die schotel? (zoals je weet vormen de 2 zijstangen een probleem in dat verband).



Volgens mij kan je dat alleen als je zélf een « handy man » bent (cfr. Bambike), wat ík jammer genoeg niet ben.



Met dank voor je reactie.



jacqfranc

[smetje limb.BE]



12 augustus 2014 aangepast door smetje limb.BE

[Sprietje]

Het is toch geen prime focus schotel zeker die Chanel Master 120 omdat je het over stangen hebt? Maar deze:

Je moet dan toch de Astra 19,2 in de klem zetten en de lnb voor de Astra 23,5 schuin omhoog zetten. Maar wel de schotel op maximaal signaal uitrichten op de Astra 23,5.

12 augustus 2014 aangepast door Sprietje

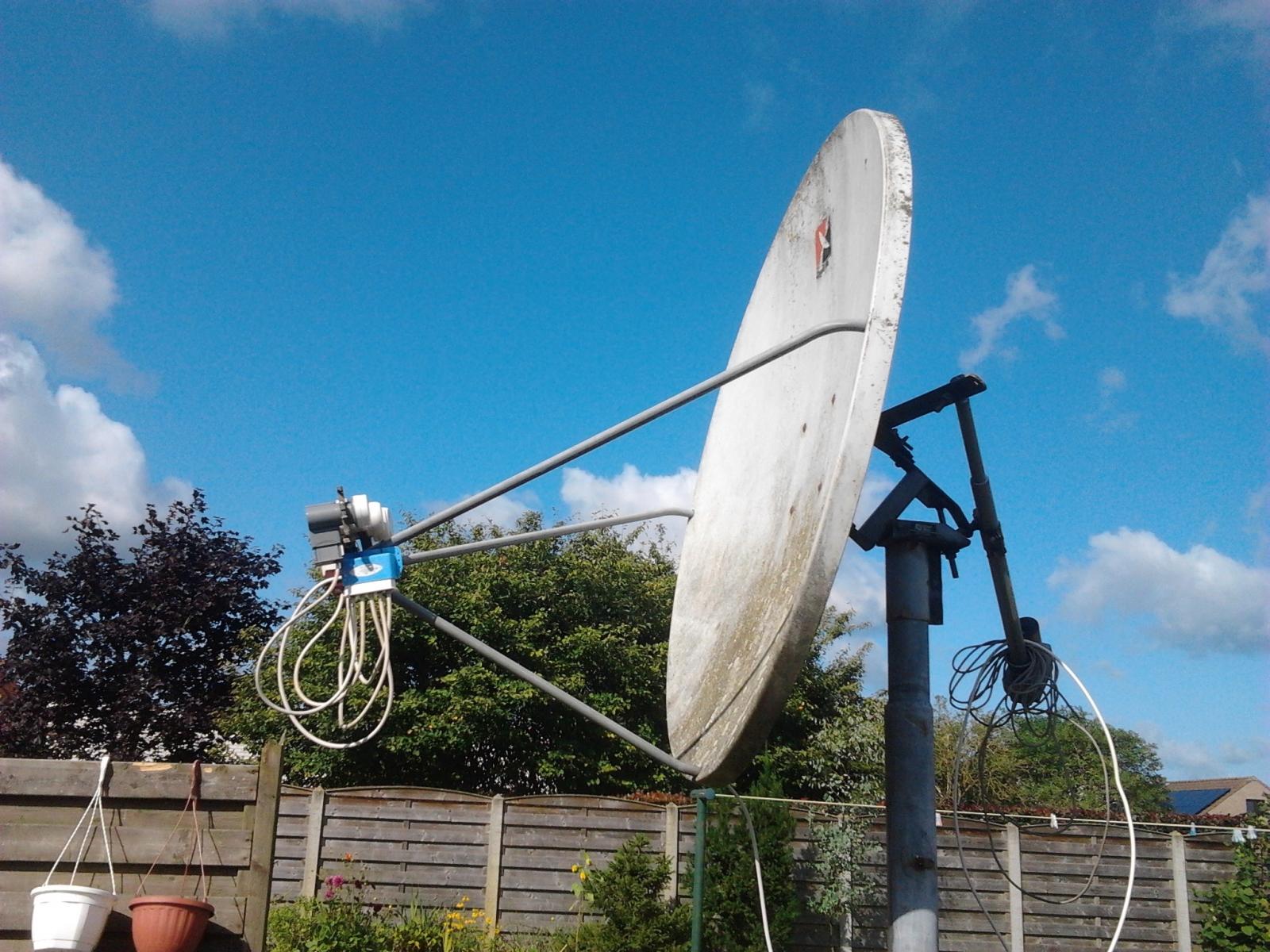

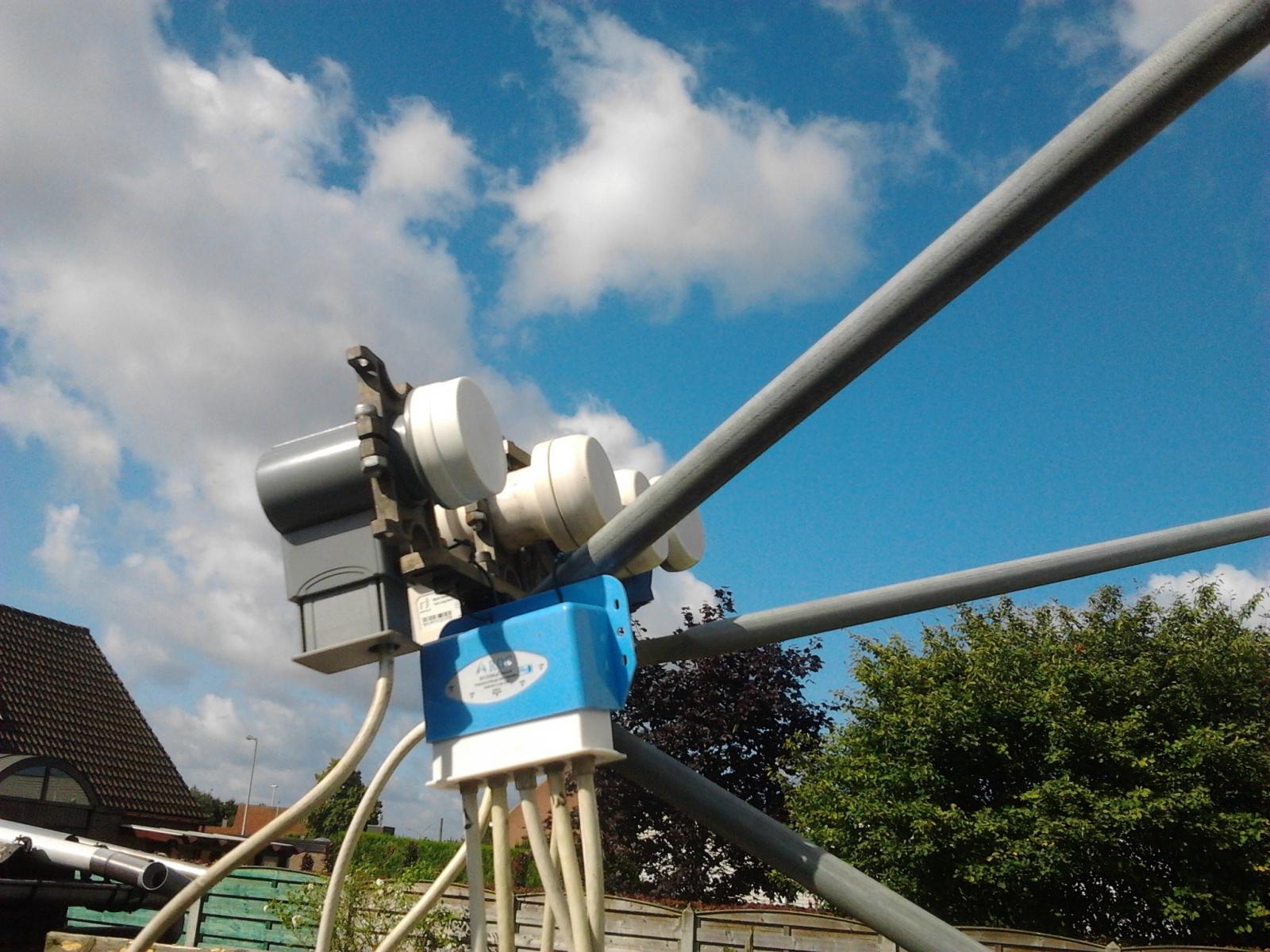

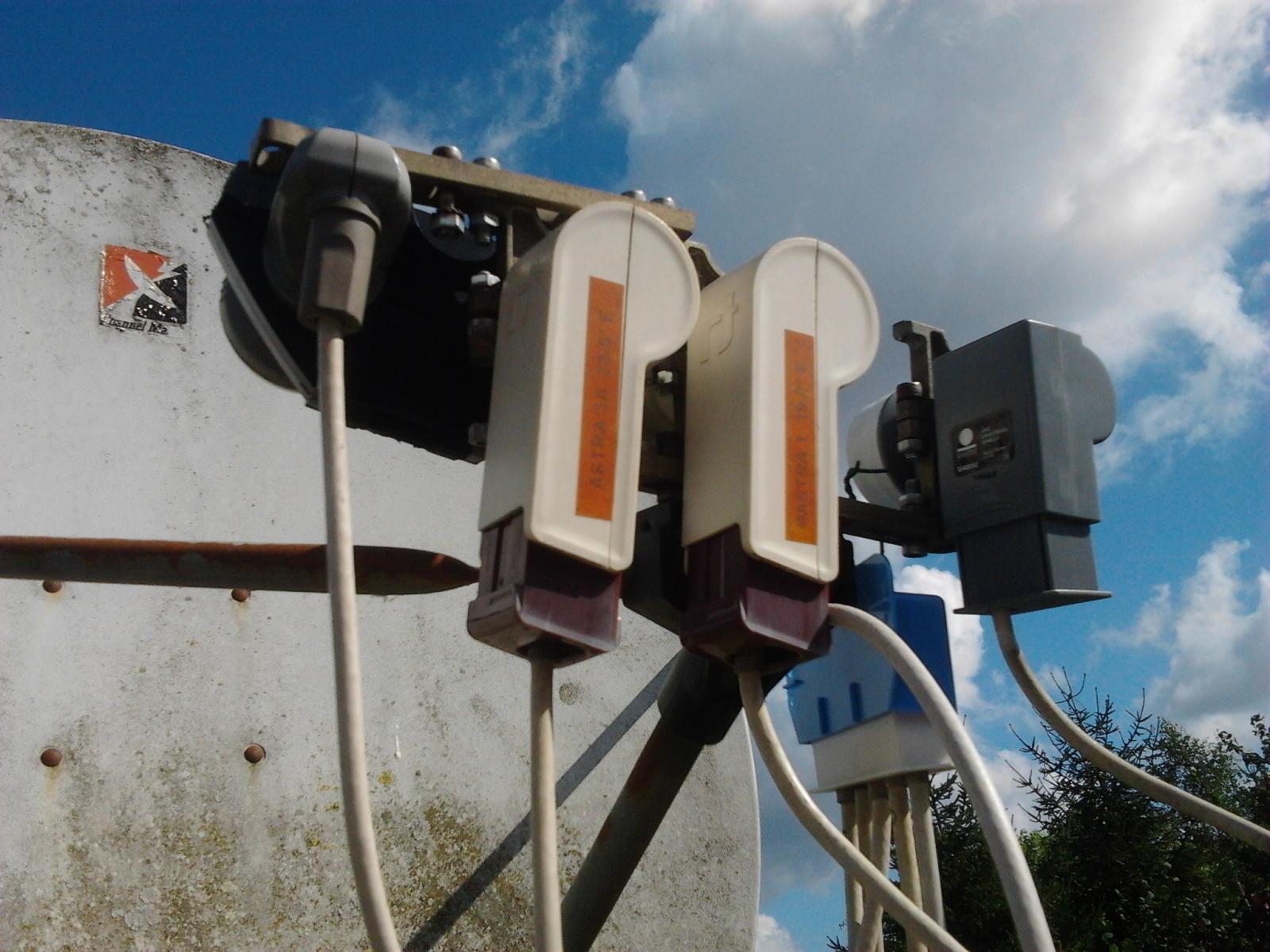

[smetje limb.BE]

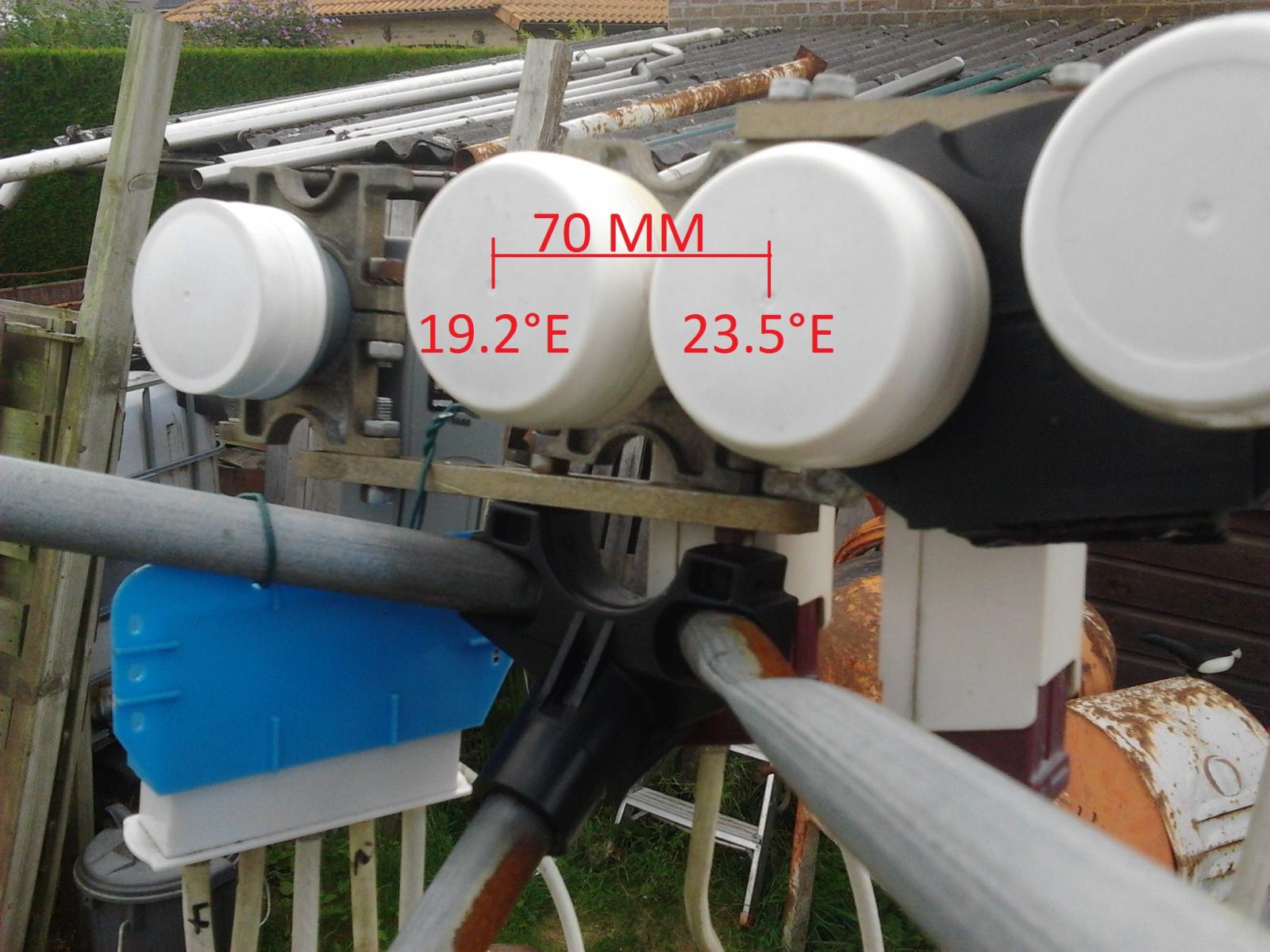

de hard afstand tussen astra 1 19.2°E er astra 3 B  23.5°E is 70 mm

op mijn channel master 1.20m

12 augustus 2014 aangepast door smetje limb.BE

[Sprietje]

Dat klopt dan precies smetje. In Nederland/België is de ontvangsthoek tussen die twee satellieten 5,2 graden. In Alicante is dat 5,67 graden, dat is 9% meer.
Dan zou je op 76,3mm uitkomen. Mogelijk dat ze bij jou beter ook 3mm verder uit elkaar kunnen staan.
Bovendien stelt een afwijking van een paar millimeter weinig voor.


[Sprietje]

Beste smetje

Is die schotel 120cm breed of 120cm hoog op de spiegel gemeten?


[Erwinnaar]

Mooie schotel. Wel tijd om eens netjes schoon te maken misschien en de kabels netjes weg te werken....



Ik zou de f connectoren nog waterdicht maken als ik die tip mag geven!



Op de foto lijkt me niet dat deze schotel in Alicante staat. Als die daar nu wel staat en de schotel is draaibaar zoals die op de foto schijnt te moeten zijn dan is één goede lnb toch voldoende?

[jacqfranc]

HARTELIJK dank aan Sprietje en Smetje !

:

Ik ben Bruggeling en verblijf in Brugge die Scone van nov tot april: ik kom Smetje, indien hij daar niets op tegen heeft, zeker eens bezoeken!



Channel Master:



- voor de SMC -serie zit het als volgt in elkaar:



- bij mijn weten werden enkel prime focus schotels gemaakt van 1.80, 2,40 en 3 m: deze hebben VIER stangen (ikzelf heb in 1993 een vierdelige1.80m kunnen kopen waarover ik ook ZEER tevreden was: in 1999 kon ik daarmee 19.2 ontvangen te Istanboel, op een ogenblik dat de gangbare min diameter voor de aldaar beschikbare schotels, 3m bedroeg ! / ben daar nog altijd trots op / weet niet of 2,40 en 3 m ook in die versie beschikbaar waren



- enkel het 60cm model had de klassieke "middenstang", vanaf 75 cm waren het de 3 (wat ik) "stangen" ("legs" ) noem



jacqfranc

[smetje limb.BE]

Beste smetje



Is die schotel 120cm breed of 120cm hoog op de spiegel gemeten?



1.20m breed

1.30m hoog

[smetje limb.BE]

Mooie schotel. Wel tijd om eens netjes schoon te maken misschien en de kabels netjes weg te werken....



Ik zou de f connectoren nog waterdicht maken als ik die tip mag geven!



Op de foto lijkt me niet dat deze schotel in Alicante staat. Als die daar nu wel staat en de schotel is draaibaar zoals die op de foto schijnt te moeten zijn dan is één goede lnb toch voldoende?

ken javel,als ik dat erover giet dan komt het mos enz er allemaal van af

doe ik straks wel en een volledig waterdicht kastje over de switsh

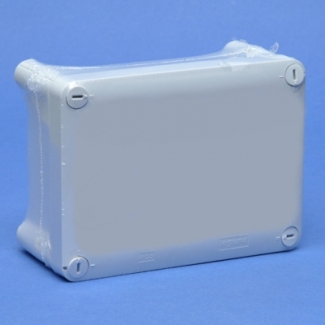

 Kastje kunststof 155x100x74mm

12 augustus 2014 aangepast door smetje limb.BE

[Sprietje]

Bedankt smetje. Daar was ik al van uitgegaan. De gerenommeerde merken zoals Channel Master belazeren de boel niet met hun afmetingen. Die geven precies aan waar die schotel voor staat. Nogal wat anders dan een SAB of een Triax 110 die maar 100cm breed is en zelfs maar 105cm hoog i.p.v. de 110 die ze aangeven.


[smetje limb.BE]

graag gedaan sprietje

nu heb ik nog dezelfde Channel Master staan en die zal ik ook eens voorzien van vb: 6 of 8 lnbs

als ik wat tijd heb

12 augustus 2014 aangepast door smetje limb.BE

[jacqfranc]

Beste Sprietje en Smetje,

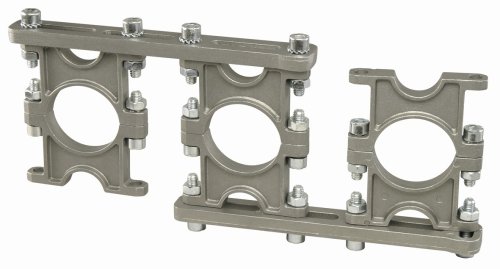

Had bij het eerste bericht van Sprietje niet ver genoeg gescrolled en dus de foto's van de multifeedhouders niet opgemerkt.



Nu nog volgende vragen:



- blijkbaar kan je de 3voudige houder vastmaken aan de lnb zélf maar op de foto van Smetje zie ik dat de lnb's voor 19.2 en 23.4, praktisch naast elkaar staan en dat de basisklem niet gebruikt wordt; als ik  Sprietje goed begrijp, kan ik met dat systeem één lnb (voor 23.4) in zijn oorspronkelijke klem laten zitten en de multihouder aan die lnb bevestigen: juist ?

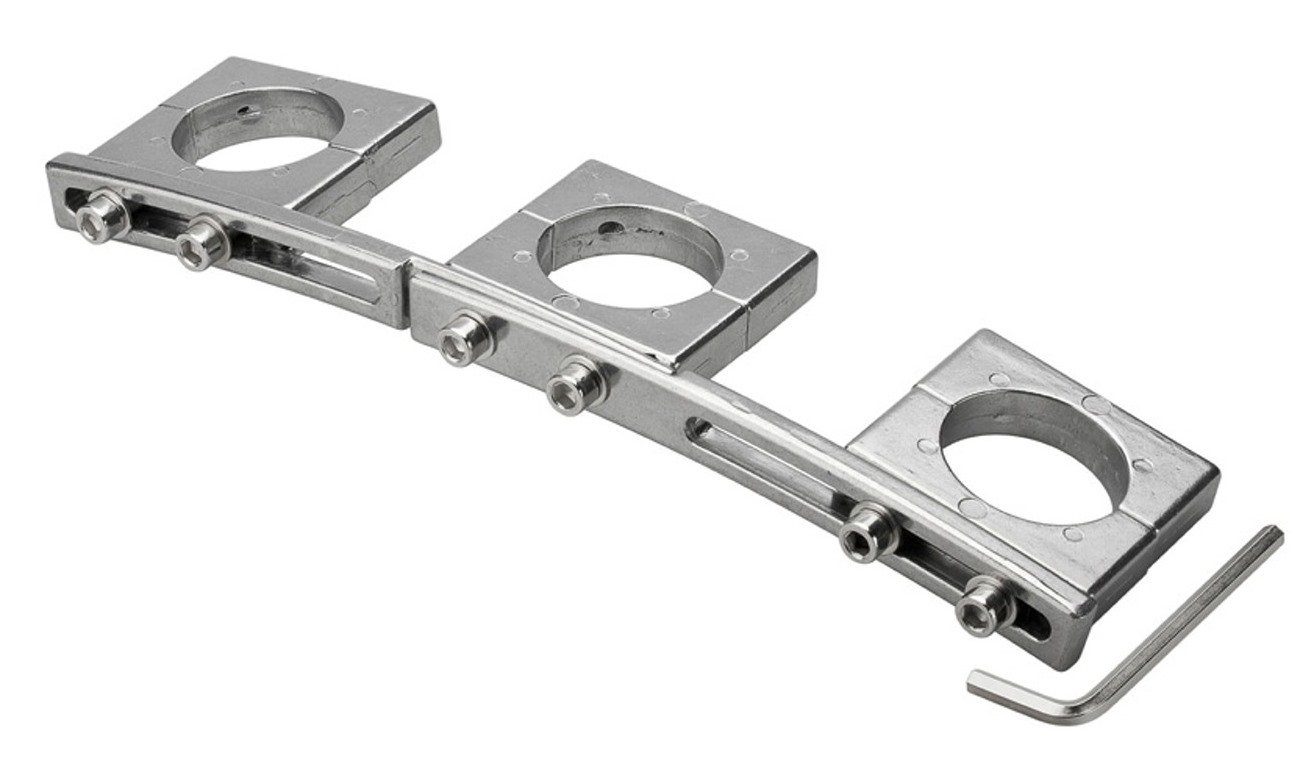

- graag een adres (liefst Spanje maar ik betwijfel dat) waar ik het alu model voor 3 lnb's zou kunnen kopen (op Internet alleen voor verzending binnen Duitsland gevonden)



Met dank,



jacqfranc
