e85 installeren met 3 duo inverto lnb's en 1alp.


azertykat
Ga naar oplossing Opgelost door Sprietje,

Aanbevolen berichten

Goeiedag heren en dames,



Ik probeer mijn e85 te installeren met 3 duo inverto lnb's en 1alp.

Alle draadjes hier gelezen en dan aan de slag.

Van 1 van de lnb houder een stuk afgedaan alles tot op de mm uitgevoerd.

De A1 gebruikt als leider dus daarop de elevatie gebaseerd en de azimuth van de astra 1 als startpunt.

De alp heb ik genomen voor de A3 gezien de krappe plaats (A2 en A3 zitten zowat op mekaar).

De A1 15mm uit het center van de lnb arm gemonteerd, de andere lnb's volgens wat berekend was in mm.



Helaas werkt dat niet.

A1 goed signaal, A3 idem alleen de twee buitenste lnb's wel signaal maar geen beeld of Q signal flikkert dan wel signaal dan weer niet.

Geprobeerd die twee  lnb's horizontaal te verplaatsen maar ook dat werkt niet?

verticaal is niet mogelijk.

Wat doe ik verkeerd?

Ik heb wel ergens gelezen dat het met 60mm lnb koppen niet kan op een maximum e85

Maar ik heb ook al draadjes gelezen van mensen die het wel schijnbaar werkend kregen met 3 lnb's met 60mm koppen en 1 alp of gelijkaardige lnb.

N 51.1843 E4.1628



Vriendelijke groet



  Johan







Link naar reactie
Delen op andere sites


Je Maximum E-85 moet volgt afgesteld worden:

Stel de schotel eerst ongeveer in de richting van de Astra 19,2.
Zet de schaalverdeling van de schotelskew precies op nul.
Stel nu de rail met een waterpas precies horizontaal.
Plaats de houder met de Astra 19,2-lnb met de ALPS-lnb tegen de Arm.

Stel de lnb's af op de volgende afstanden:
tussen de Hotbird en Astra 19,2 is 76mm
tussen de Astra 19,2 en Astra 23,5 is 51,5mm
tussen de Astra 23,5 en Astra 28,35 is 58mm, dus koppen tegen elkaar.
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

Stel de schotelskew nu in op 101,1 graden, dat is 11,1 graden schuin.

Stel de skew van de lnb's als volgt af:
Hotbird 13 op 7 graden
Astra 19,2 op 5 graden
Astra 23,5 op 8 graden
Astra 28,2 op 11 graden
d.w.z. met de wijzers van de klok meegedraaid t.o.v. verticaal als je naar de binnenzijde van de schotel kijkt, niet t.o.v. de rail.

Stel de elevatie van de schotel in op 29,4 graden om de Astra 19,2 te vinden.
Doe dit met uiterste precisie want dit bepaalt ook de signaalkwaliteit van de overige lnb's.


  • Like 1
Link naar reactie
Delen op andere sites

Heb de E85 hier hangen met 2 inverto black premiums (60mm) en 1 alps.

Heb ook een stukje van de lnb houder gezaagd.. maar eigenlijk hoefde dit helemaal niet.  (past sowiezo niet echt met 60 mm koppen)



Ook al kwamen de lnb afstanden niet echt overheen met wat ik normaal moest gebruiken. (denk dat ik een speling heb van 3-4 mm tussen astra 3 en 2)



Mijn waardes:



28.2 BBC One HD
SNR 100%
DB 16.99
AGC 82%
BER 0


23.5 Discovery showcase HD
SNR 100
db 16.99%
AGC 86%

19.2 ARD HD
SNR 100%
db 16.99
AGC 91%



Oordeel zelf over bovenstaande waardes, ik mag niet klagen. :)

Heb alleen een paar minuten uitval gehad toen een paar weken terug sloten water uit de lucht kwam vallen.  (daar valt een T90 zelfs bij uit denk ik)

Link naar reactie
Delen op andere sites

Beste Morb

Tja als de ontvanger aangeeft dat je op alle drie de satellieten 100% SNR hebt, dan kun je ook niet zien of je schotel met lnb's optimaal staat afgesteld. Hang eerst maar eens en vochtige zeem over de lnb's zodat de waardes naar ongeveer 80% terugzakken. Dan pas kun je de schotel en de lnb's goed afstellen.


Link naar reactie
Delen op andere sites

Je Maximum E-85 moet volgt afgesteld worden:



Stel de schotel eerst ongeveer in de richting van de Astra 19,2.

Zet de schaalverdeling van de schotelskew precies op nul.

Stel nu de rail met een waterpas precies horizontaal.

Plaats de houder met de Astra 19,2-lnb met de ALPS-lnb tegen de Arm.



Stel de lnb's af op de volgende afstanden:

tussen de Hotbird en Astra 19,2 is 76mm

tussen de Astra 19,2 en Astra 23,5 is 51,5mm

tussen de Astra 23,5 en Astra 28,35 is 58mm, dus koppen tegen elkaar.

d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.



Stel de schotelskew nu in op 101,1 graden, dat is 11,1 graden schuin.



Stel de skew van de lnb's als volgt af:

Hotbird 13 op 7 graden

Astra 19,2 op 5 graden

Astra 23,5 op 8 graden

Astra 28,2 op 11 graden

d.w.z. met de wijzers van de klok meegedraaid t.o.v. verticaal als je naar de binnenzijde van de schotel kijkt, niet t.o.v. de rail.



Stel de elevatie van de schotel in op 29,4 graden om de Astra 19,2 te vinden.

Doe dit met uiterste precisie want dit bepaalt ook de signaalkwaliteit van de overige lnb's.

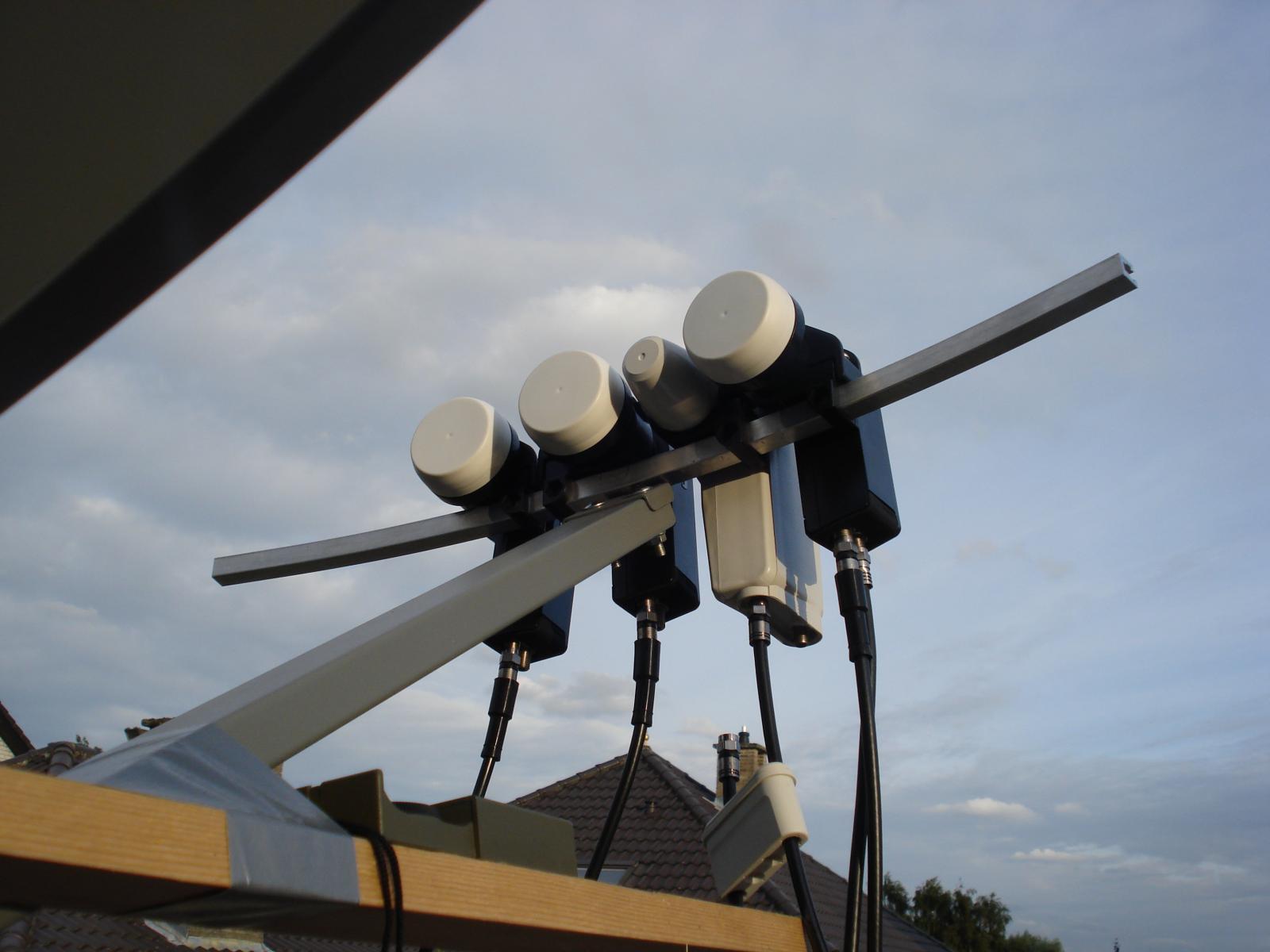

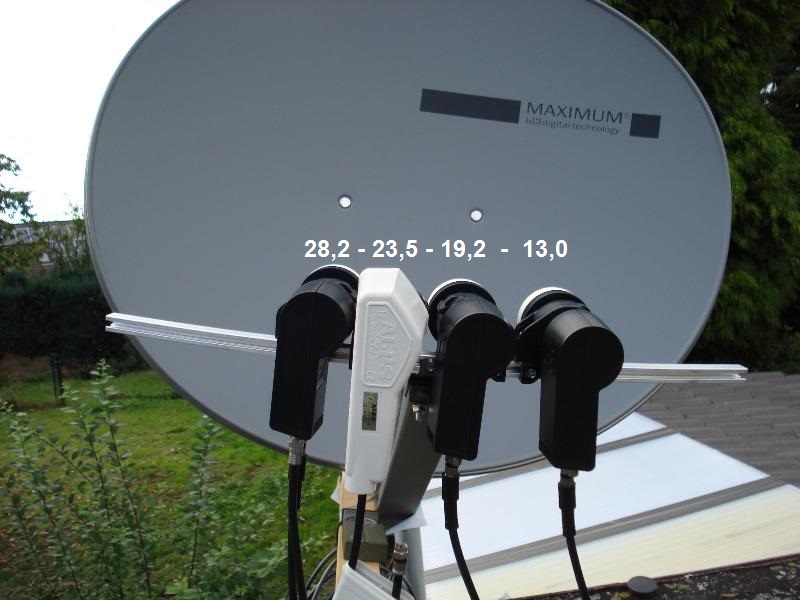

Ok Sprietje, wist niet dat ik je antwoord hier moest zoeken! Ik ga dit zeker proberen volgend weekend. Ik had ook fotos geupload maar die schijnen niet doorgekomen te zijn. Als ik het goed begrijp moet ik de alp gebruiken voor astra 1 en niet voor Astra 3.

Merci voor je berekening. Ik probeer nog eens de foto's mee te geven. Groet Johan





Link naar reactie
Delen op andere sites

De Astra 23,5 is zwakker dan de Astra 19,2. Bovendien heb je voor de Astra 23,5 meer signaal nodig omdat die moeilijkere transponders heeft. Daarom is het verstandig de Inverto-lnb voor de Astra 23,5 te nemen en de ALPS voor de Astra 19,2. Wat betreft de afstand t.o.v. de 28,35 oost kan het ook net.
Het ligt er ook een beetje aan waar de schotel staat.


Link naar reactie
Delen op andere sites

De Astra 23,5 is zwakker dan de Astra 19,2. Bovendien heb je voor de Astra 23,5 meer signaal nodig omdat die moeilijkere transponders heeft. Daarom is het verstandig de Inverto-lnb voor de Astra 23,5 te nemen en de ALPS voor de Astra 19,2. Wat betreft de afstand t.o.v. de 28,35 oost kan het ook net.
Het ligt er ook een beetje aan waar de schotel in Nederland staat.


  • Like 1
Link naar reactie
Delen op andere sites

  • 2 weken later...

Ok mensen sorry van mijn afwezigheid.



Alles ingesteld zoals mij werd aangeraden.

Lnb's gewisseld.

Astra 1 tegen de arm.

Afstanden tussen de lnb's tot op de millimeter uitgemeten.

Skew schotel gerespecteerd.

elevatie ingesteld.

Satfinder aangesloten.

Astra 1 en Astra 3 beeld, Hotbird noppes en Astra 2 idem.

De twee buitenste lnb's vertikken het weer.

Wat doe ik fout???



Alvast dankuwel.

Link naar reactie
Delen op andere sites

Beste Sprietje



Ik heb een satlink finder rechtstreeks op de lnb's gebruikt om fouten uit te sluiten.

Daarmee de Astra 1 optimaal gericht waarbij de andere lnb's zouden moeten volgen dacht ik.

Als ik de satlink ook op de andere lnb's hang geeft hotbird en de Astra 2 geen lock.

Alleen als ik begin te draaien in azimuth krijg ik lock op de Astra 2 maar ben ik de andere weer kwijt.

Er zijn twee diseq spaun 411f gebruikt waarvan 1 momenteel nog niet verbonden is aan de ontvanger.

Ik heb op mijn ontvanger gewoon geselecteerd  A= Astra1 B Astra3 C Astra 2 D hotbird.





Vriendelijke groet



 Johan

Link naar reactie
Delen op andere sites

Beste azertykat

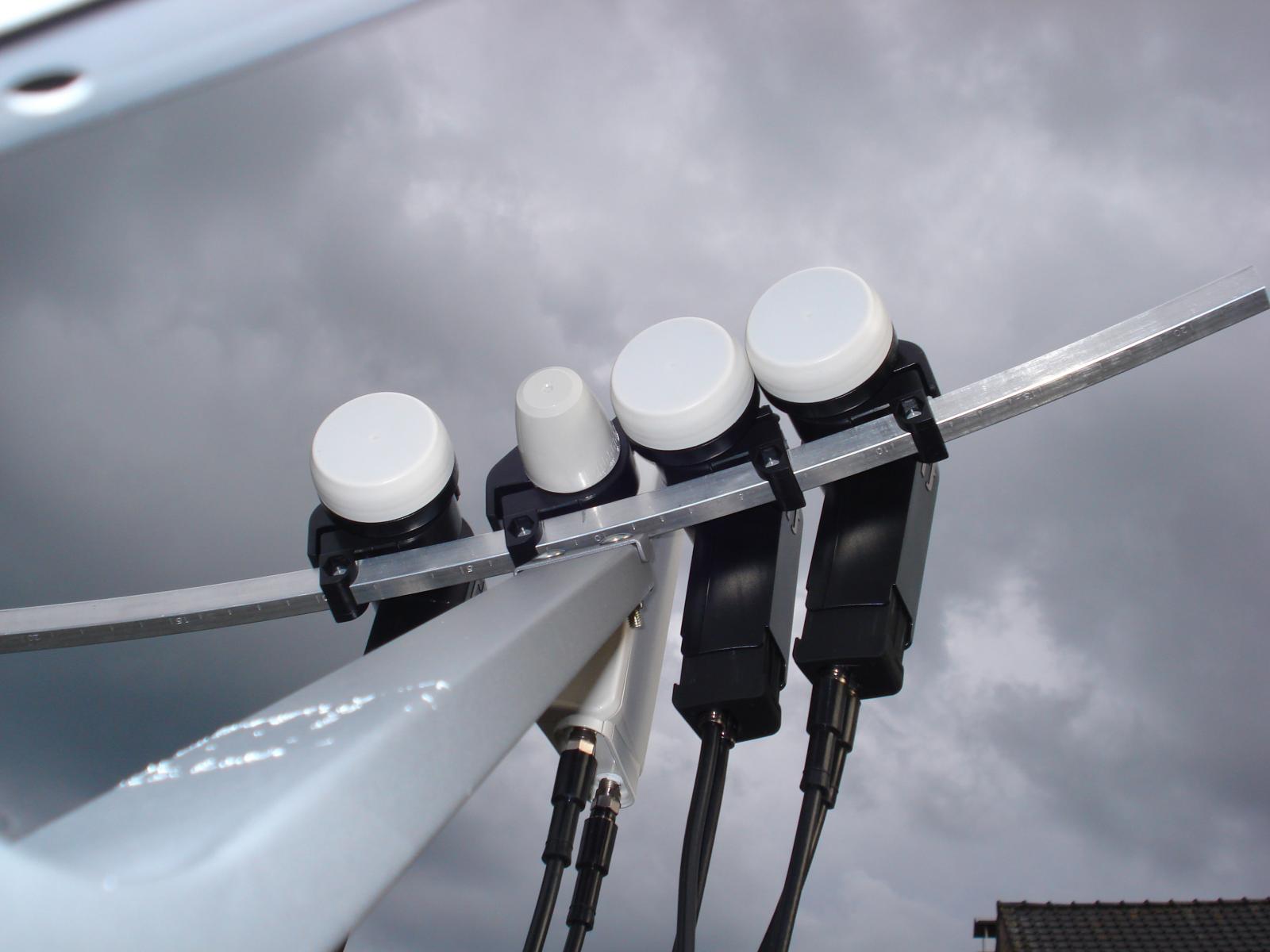

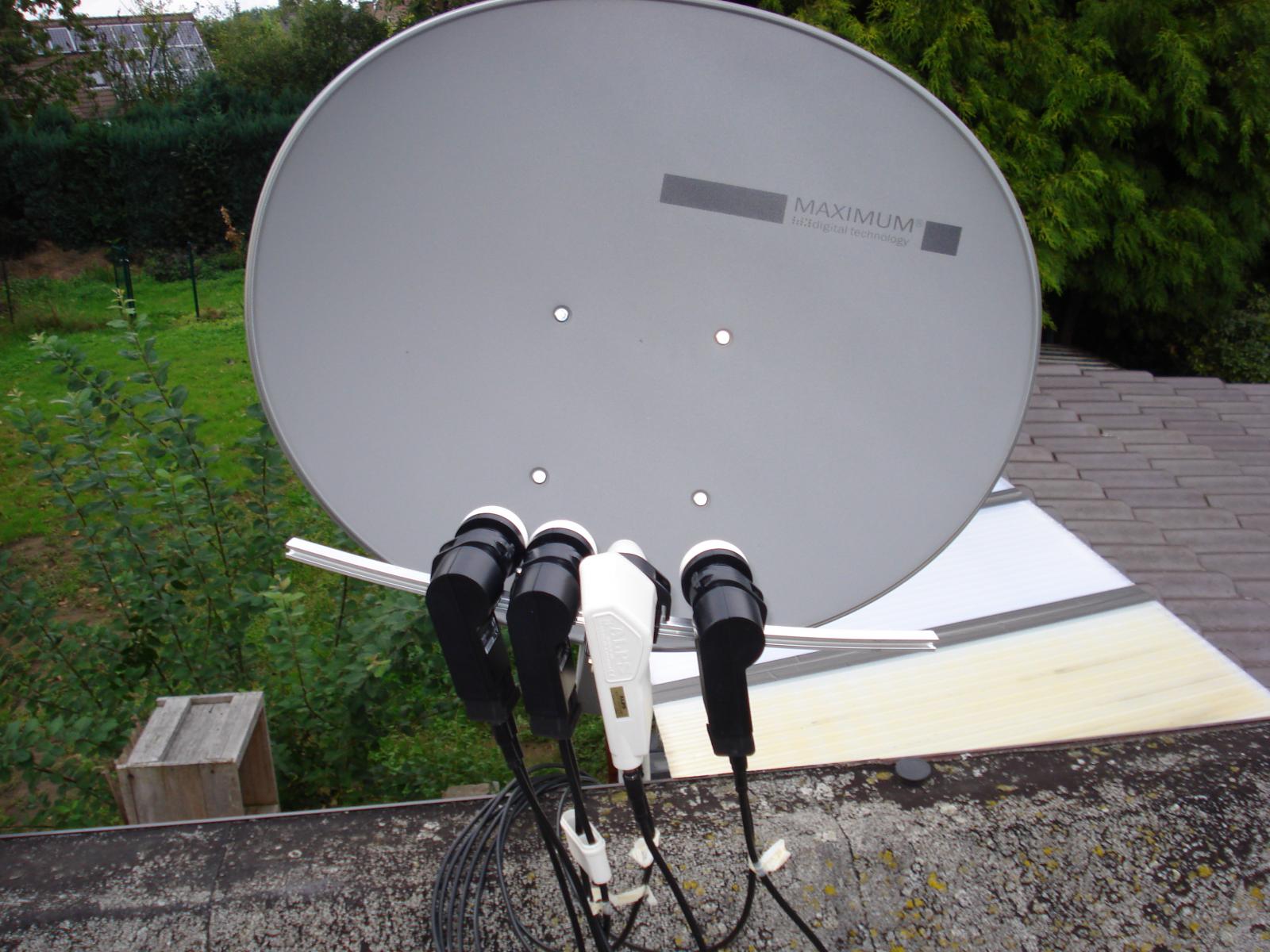

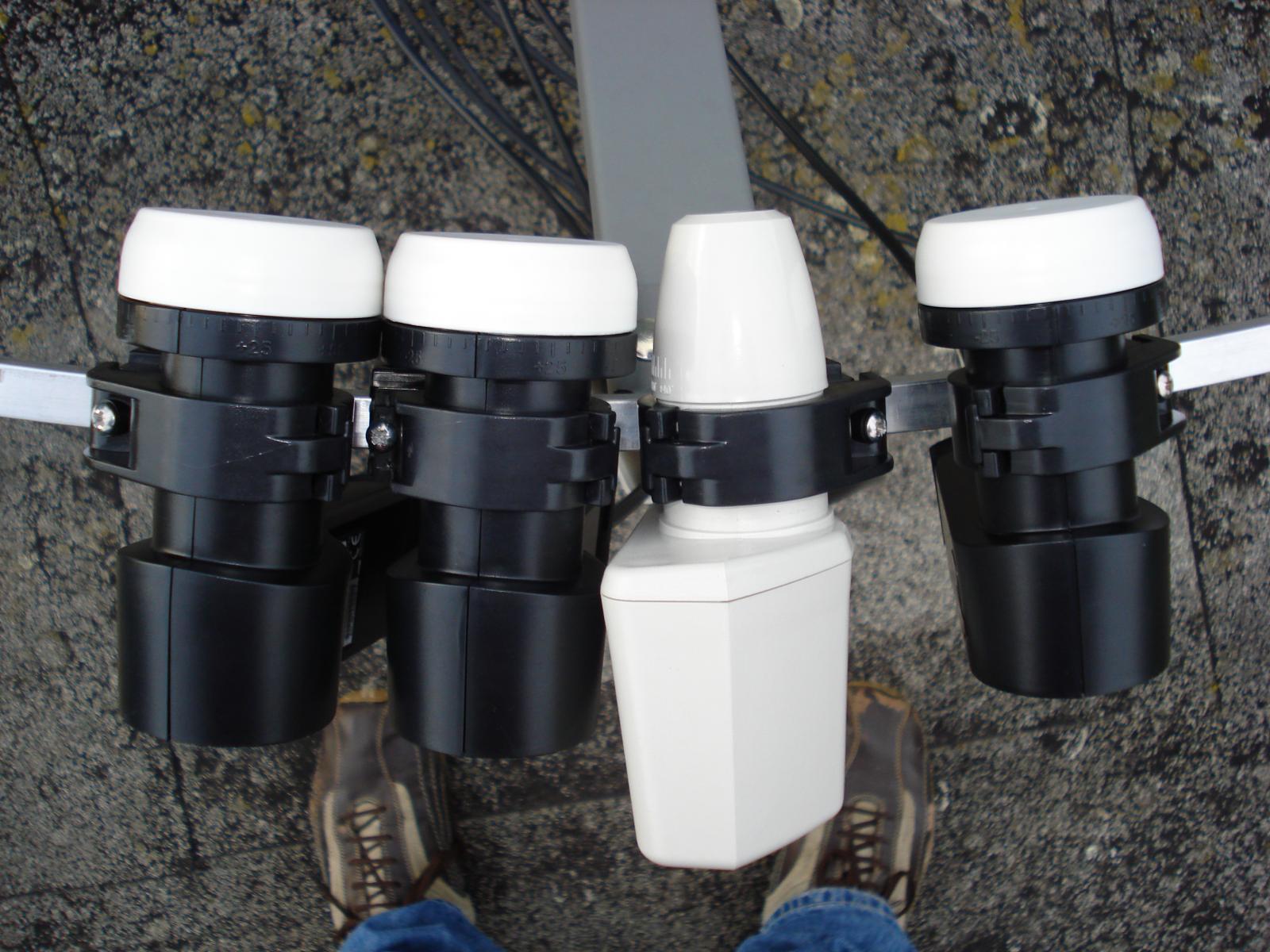

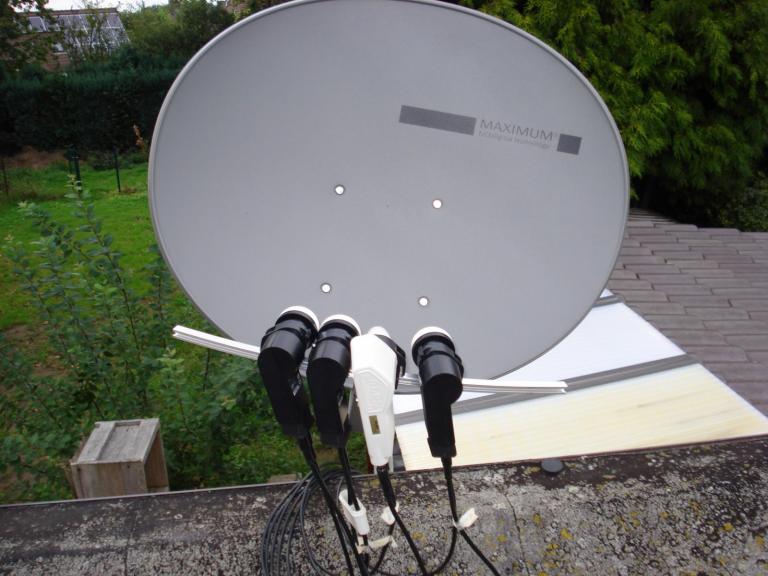

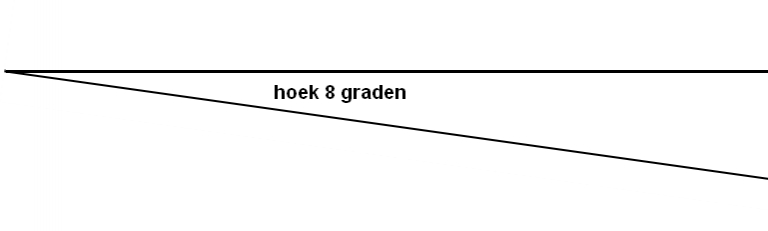

Ik zie op de foto dat jij de lnb-klem van de hotbird-lnb aan de linker zijde hebt zitten. Hierdoor kijkt de lnb te veel naar rechts op de schotel. Draai die klem eens om zodat die in dezelfde richting komt te staan als de klem van de Astra 19,2 en kijk eens wat er dan gebeurt met het signaal op de Hotbird.

Verder hoop ik wel dat je de schotelskew eerst op nul hebt deze en daarna de rail precies waterpas hebt ingesteld met de twee bouten in het midden van de rail en daarna de schotelskew op 101,1 graad hebt afgesteld.


Link naar reactie
Delen op andere sites
