Maximum E85 met 3 lnb's uitrichten.


JanR

Aanbevolen berichten

Beste pvgbf56

Welkom op dit forum

In Breda moet een Maximum E85 als volgt worden afgesteld om de 13, 19,2, 23,5 en 28,35 te ontvangen:

- Stel de skew van de schotel in op 90 graden, precies horizontaal dus

- Zet nu de rail met de twee bouten precies horizontaal met een waterpas

- Zet het midden van de voorzijde van de Astra 19,2-lnb 18mm  naast het hart van de lnb-arm

- Stel nu de afstanden van de lnb's als volgt af:
  tussen de Astra 19,2 en Hotbird 13 is 56mm
  tussen de Astra 19,2 en Astra 23,5 is 51mm
  tussen de Astra 23,5 en Astra 28,35 is 76mm
d.w.z. gemeten aan de voorzijde van de lnb's van kuiltje tot kuiltje.

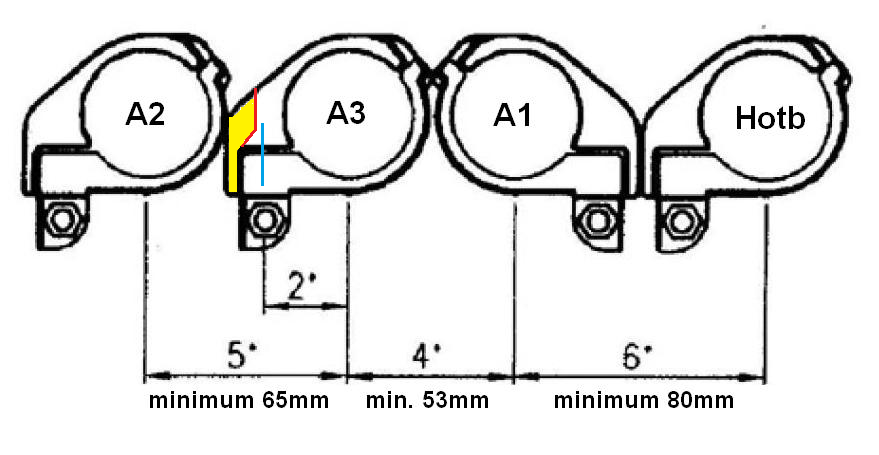

Omdat de lnb-klemmen het niet toelaten de maten van 51mm en 56mm te halen, moet je de lnb-klemmen aanpassen.
Mogelijk moet je van de klemmen tussen de Astra 19,2 en 23,5 een heel klein beetje af vijlen zodat je die 51mm bereikt.
Van de klem van de Astra 23,5 zul je een stuk af moeten zagen (geel gemaakt op de bijlage) anders kun je de afstand van 56mm niet bereiken. Normaal is die minimaal 65mm. De zelftapper moet dan verticaal geplaatst worden i.p.v. schuin.

- Zorg er voor dat de klemmen in het midden van de lengte van de nek van de lnb's staan

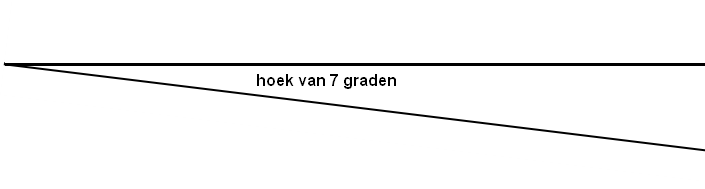

- Stel de skew van de lnb's als volgt in:
  Hotbird 13 op 7 graden

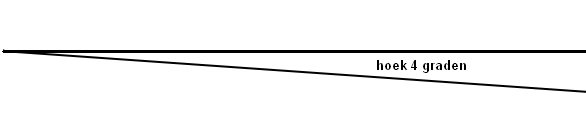

  Astra 19,2 op 4 graden
  Astra 23,5 op 7 graden
  Astra 28,35 op 11 graden
  d.w.z. met de wijzers van de klok meegedraaid als je in de schotel kijkt.

- Stel de elevatie van de schotel in op 29 graden om de satellieten te vinden

- Richt de schotel uit op de Astra 19,2 op maximale signaalkwaliteit. Doe dit met de uiterste zorg want het bepaald ook de signaalkwalieit van de ontvangst van de overige satellieten.






aangepast door Sprietje
