LNB's afstellen op multifeed TRIAX 110 zuid spanje

[georges1]

Ik zal het nakijken, maar zal voor morgen zijn .

Is het dan nog 10h26?

Georges1

[Sprietje]

10:27 uur. Maakt heel weinig verschil uit.

[georges1]

Heb ontvangst op astra3  en astra1 maar astra2 ismij nog niet gelukt .

Morgen verder bekijken.

Georges1

[Sprietje]

Beste georges1



Bedenk wel dat je alleen de zenders kunt ontvangen die op de Astra widebeam zitten. Je zult dus geen zenders ontvangen van de BBC, ITV, Channel 4 enz.
Kijk even op deze site: https://www.lyngsat.com/Astra-2E-2F-2G.html
Dus waar in de eerste kolom UK bij staat ontvang je niet, waar Europa KU bij staat moet je zonder problemen kunnen ontvangen.

Een zender die heel makkelijk te ontvangen is, is Front Runner TV op 11224H met DVB-S, QPSK, SR 27500, fec 2/3





16 december 2017 aangepast door Sprietje

[georges1]

Beste Sprietje

Bedankt voor de goede begeleiding doorheen het project.

Ik zat er inderdaad een 1/2 cm naast met de zon en de tape,maar vanaf dan was alles in orde.

Heb op de drie astra's beeld.

Mvg Georges1

[Sprietje]

Beste georges

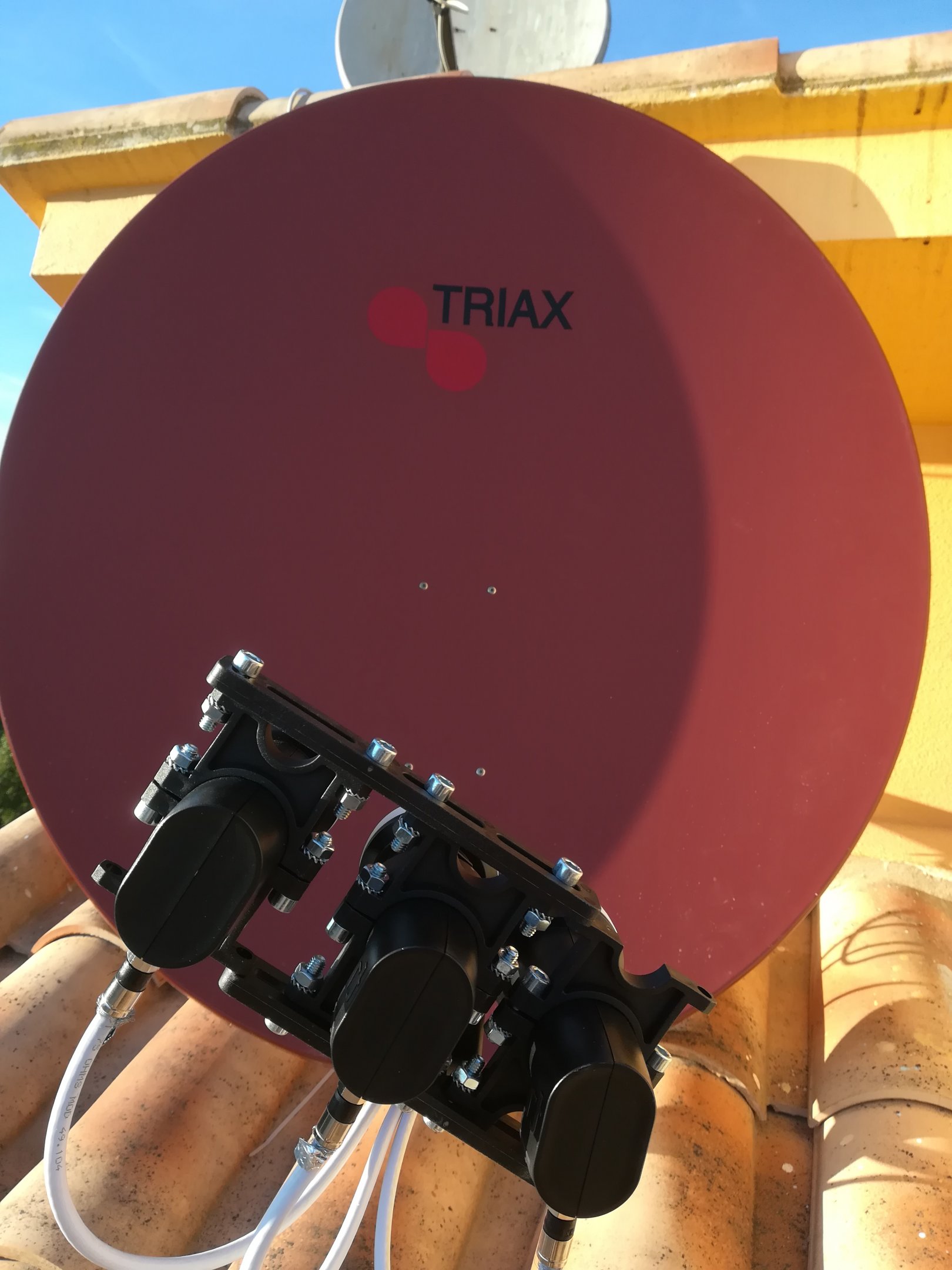

Je hebt weer een hele mooie foto genomen.

Mooi dat je nu de drie Astra satellieten kunt ontvangen. Maar de afstellingen zijn nog verre van ideaal.
Ik heb de foto eens goed bekeken en de skews van de lnb's staan niet goed. Ja ik heb gezien dat de foto 3,5 graad schuin genomen is.

De 3-voudige lnb-houder staat precies 29 graden schuin zoals ik had opgegeven. De lnb staan als volgt van links naar rechts:
Astra 28,35 moet op 25° staan maar staat op 29°
Astra 23,5 moet op 21° staan maar staat op 27°
Astra 19,2 moet op 17° staan maar staat op 11°
Dit geeft geen maximale ontvangst.
Heb  je de skew van de lnb's bepaald op maximale signaalkwaliteit of heb je ze niet helemaal goed afgesteld?

Verder nog een paar tips.
De linker lnb voor de Astra 28,35 moet gericht worden op de linker rij popnagels in de schotel.
De rechter lnb voor de Astra 19,2 moet gericht worden op de rechter rij popnagels in de schotel.
Verder moet de voorzijde van alle drie de lnb's mooi uitgelijnd worden.
Hiertoe plak je met plakband een touwtje aan de schotel vast op 40% van de hoogte van de schotel precies in het midden, dus midden tussen de popnagels.
Je houd het touwtje strak tot aan de middelste lnb.
Met deze lengte van het touwtje zwaai je nu naar de twee andere lnb's en die moeten op dezelfde afstand staan, dus mooi in de radius van de brandpuntafstand van de schotel.
Verder ga ik er van uit dat de afstanden van de lnb's zijn afgesteld zoals ik heb aangegeven gemeten van kuiltje tot kuiltje in de kap.



21 december 2017 aangepast door Sprietje

[georges1]

Ik heb de lnb's eerst op de opgegeven graden gezet daarna heb ik ze op signaalsterkte afgesteld maar de graden niet meer nagekeken afstand kuiltjes is zoals opgegeven.

Mvg georges1

[Sprietje]

Nou dat is dan een flinke afwijking t.o.v. de berekende skew, 4° en 2x6° maar niet onmogelijk.
Hoe is je signaalkwaliteit?
Ben je er tevreden mee?

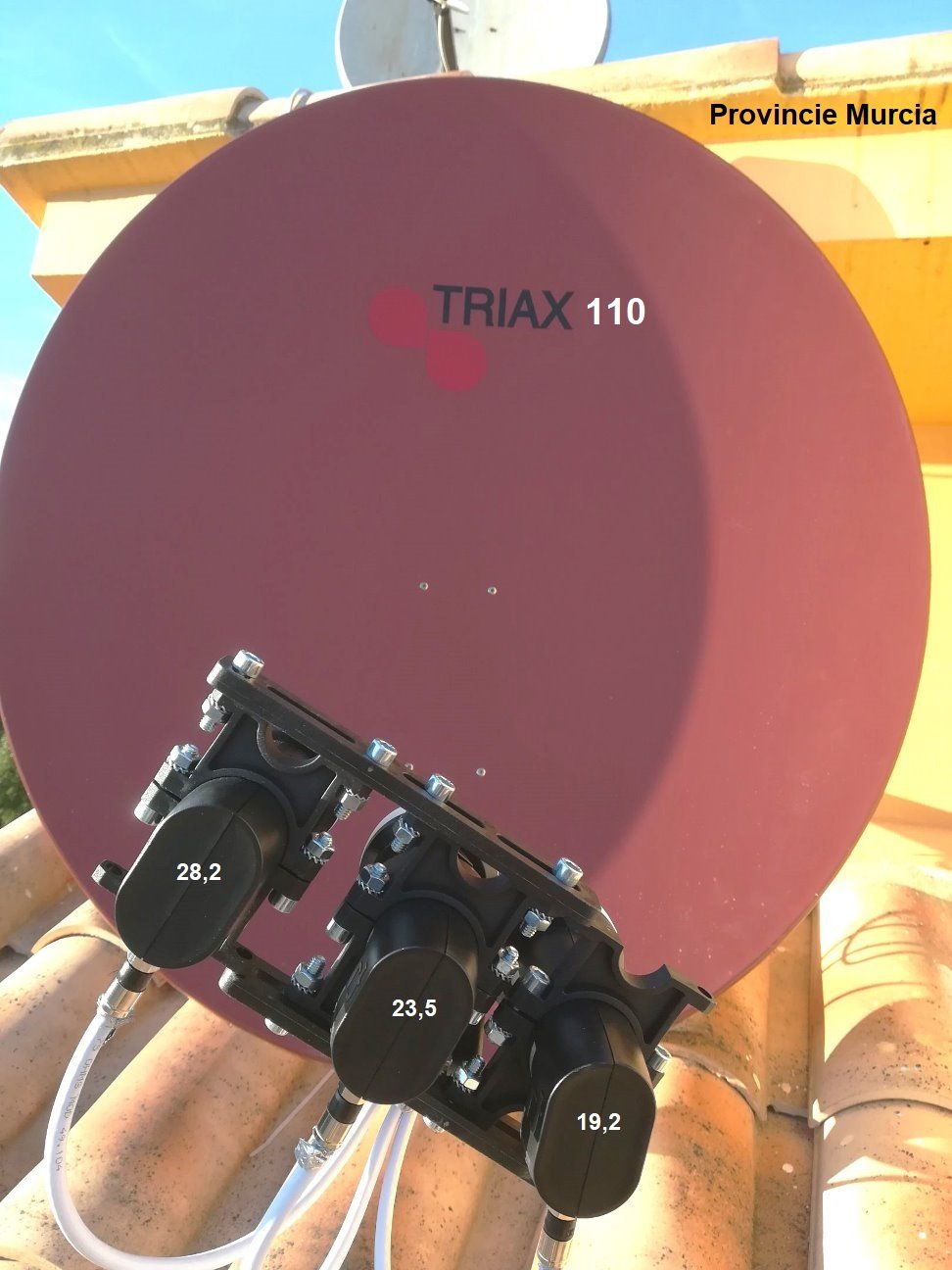

Ik heb de belichting van de foto nog aangepast zodat he lnb's en houder beter zichtbaar zijn.





22 december 2017 aangepast door Sprietje

[georges1]

23.5 signaal 93

19.2 signaal 64 dacht dat het eerst  98 was, ben verbaasd.

28.2 signaal 87

Georges1

[Sprietje]

Is dit signaalsterkte of signaalkwaliteit?

[georges1]

signaalsterkte

Dan zal ik terug op het dak moeten denk ik zal voor een van de dagen zijn dan.

Hou u op de hoogte.

Georges1
