Triax 88 met 3 losse LNB in Zuid-Frankrijk installeren


Christal

Recommended Posts

Goedenmiddag,



Wij hebben aangeschaft



een Triax 88 cm schotel met daarbij een multifeed voor 3 Inverto Black Ultra Twin HGLN 40mm LNB's om Astra 1, 2 en 3 te kunnen ontvangen.



Maar we komen er niet uit hoe we deze moeten installeren. We weten dat de schotel in een bepaalde helling moet staan. Ook de multifeed en dan nog de drie koppen op een bepaalde afstand. Maar hoe we dit moeten berekenen, daar komen we niet uit.



We hebben flink gezocht op internet maar zien ondertussen door de bomen het bos niet meer. Alvast heel erg bedankt voor evt. hulp.

Link to comment
Share on other sites


Geef eens je locatie door (stad waar je woont) en breedte en hoogte van de schotel en dan kan Sprietje het voor jou uitrekenen hoe de schotel moet uitgericht worden :-)

VU+Uno4KSe(1Gb/2,5"HD/Vti15)/VU+DUO(320GB/2.5"HD-Vti11)/Maxdigital (Openpli7.3)- Triax 88cm(Astra 23,5-19,2E)- Channelmaster 1,2 m draaibaar

Link to comment
Share on other sites

Volgens mij staat dat er al op.;)

Wimo01

Spanje: TVV abo. basic+ / schotel 64cm / VU+ Zero 4K  DVBS2X (open Pli 7.2) 19.2  / 23.5 / 13 /   LG 49inch 4K

Belgie : TVV abo. AIO met basic+  / VU+ Zero 4K  DVBS2X / ( open Pli 7.3) TDS 88  /19.2 / 23.5 / 13  /  LG 55LA6908



Link to comment
Share on other sites

Beste Christal



Welkom op dit forum



In Verfeuil Frankrijk, westelijk van Orange moet je een Triax 88 als volgt afstellen om de Astra 1-2-3 te ontvangen:

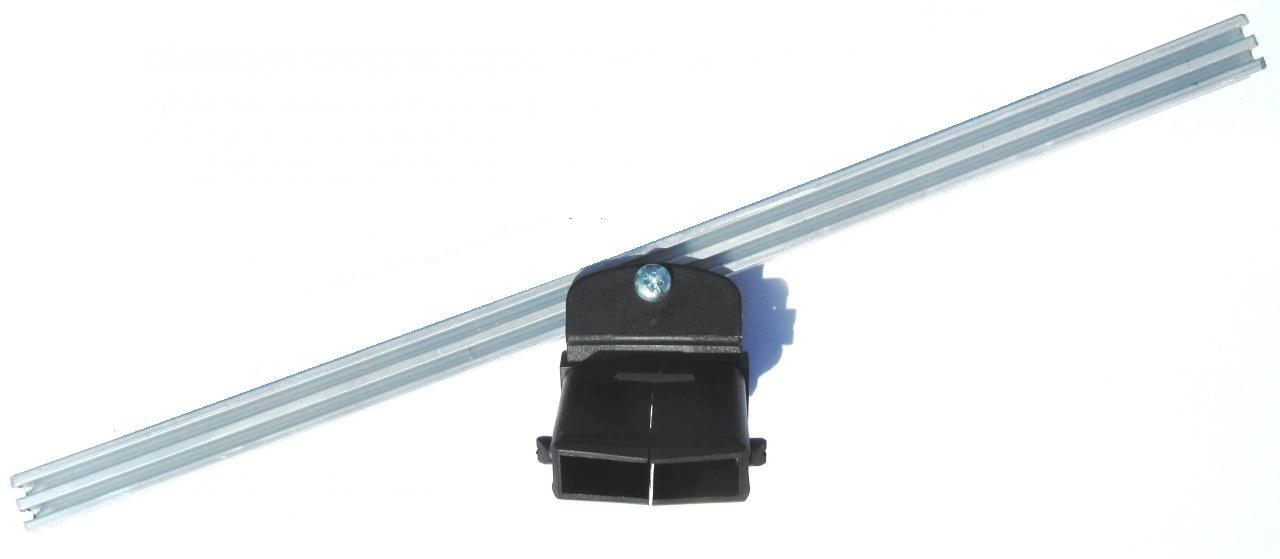

- monteer de Triaxrail zodat het gat in het midden in de onderste groef zit. Op deze manier kan de rail tot 20 graden schuin ingesteld worden. Zit het gat in de bovenste  groef, dan kun je de rail maar 7° schuin zetten, zie afb.1.

- monteer de 3 lnb's zo in de houders, dat de koppen 5-6mm van de klem staan, zie afb. 2.

- Zet de rail maximaal schuin, d.w.z. de Astra 19,2 moet zo laag mogelijk staan.
- zet nu de lnb-klem tegen de lnb-arm
- zet de lnb van de Astra 19,2 met de kop tegen de kop van de 23,5.

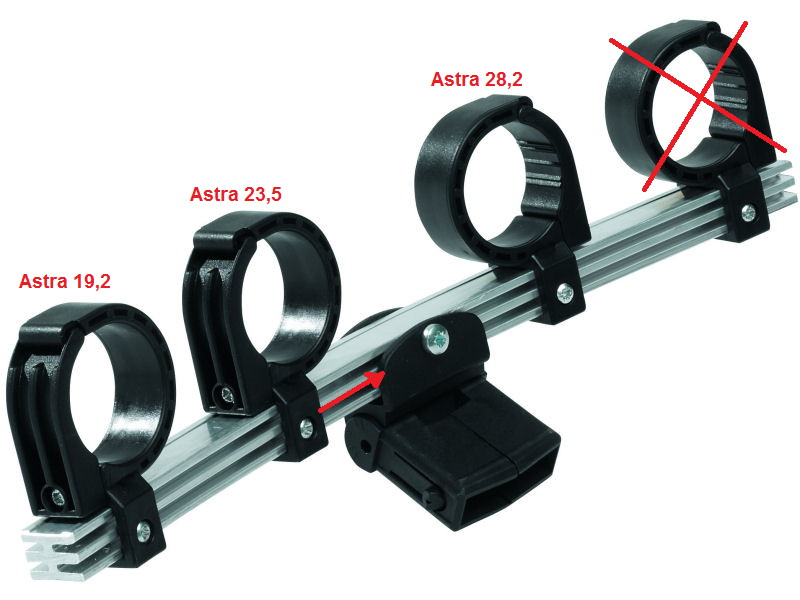

- zet de lnb van de Astra 28,35 op 62mm afstand van de 23,5-lnb, d.w.z. gemeten aan de voorzijde van de lnb's van kuiltje tot kuiltje in de kap aab de voorzijde, zie afb. 3.
- stel de schuinte van de rail in op 18,5 graden, d.w.z. 1,5 graad minder dan de maximale schuinstand.
- stel de skew van de lnb's als volgt in:

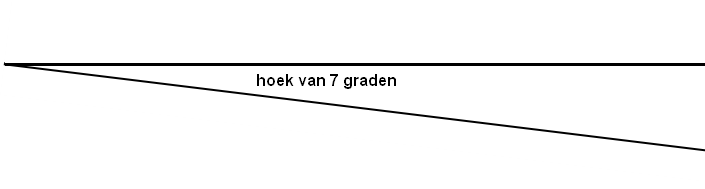

  de Astra 19,2 op 7°
  de Astra 23,5 op 11°

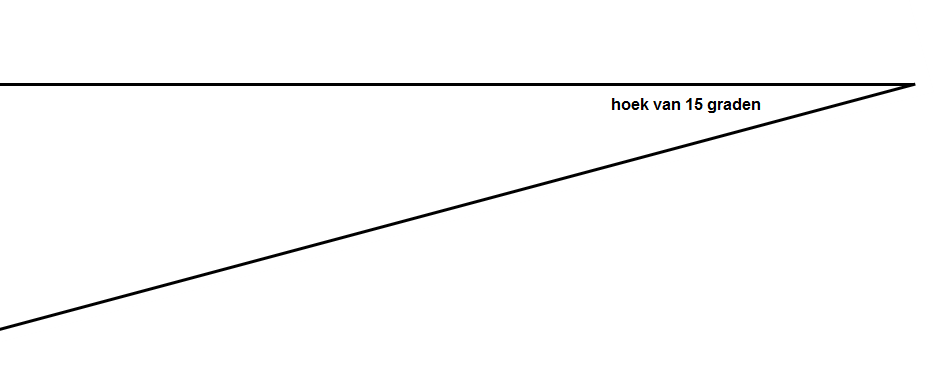

  de Astra 28,35 op 15°
  d.w.z. t.o.v. verticaal, niet t.o.v. de rail. Gebruik hiervoor de bijgeplaatste hoeken.
- stel de elevatie van de schotel in op 35,7° om de Astra 23.5 te vinden. Gebruik hiervoor de makkelijk te ontvangen zender Ocko, die zit op positie 237 van de CD-
  zenderlijst.
- heb je de Astra 23,5 gevonden, richt de schotel dan uit op maximale signaalkwaliteit af op de Astra 23,5. Gebruik daarvoor de zender Discovery Showcase HD op positie
  18 daar deze moeilijker te ontvangen is dan de andere zenders. Doe dit met uiterste precisie want dit tevens van invloed op de kwaliteit van de Astra 19,2 en 28,35.


Je zou de zenders van de Astra 2 zoals de BBC, ITV, Channel 4 enz. met die Triax 88 goed moeten kunnen ontvangen.
Vergeet vooral de regenkapjes van de lnb's niet omlaag te trekken.



Triaxrail ondersteboven tot maximaal 20 graden schuin.JPG

Inverto Black Ultra quad met Triax rail klem.JPG

TRIAX-Multiblock A1-2-3.png

hoek van 7 graden.PNG

hoek van 11 graden.png

hoek van 15 graden.png
