SAB schotel afstellen


Patrickbelgie

Recommended Posts

Goede middag allemaal

Ik kom zelf uit belgie kinrooi en krijg mijn schotel niet optimaal uitgericht

hotbird doet niks de rest wel maar niet optimaal

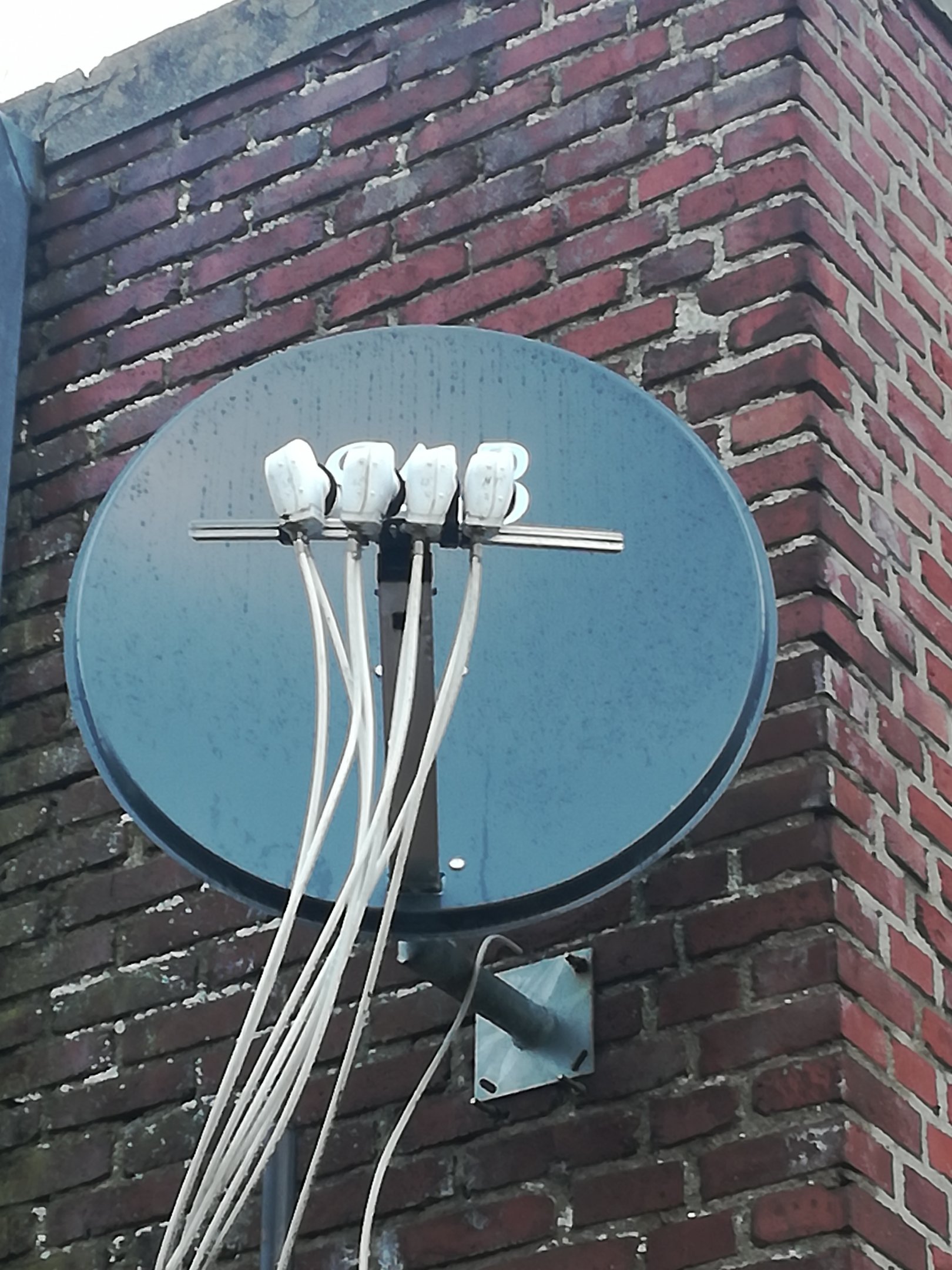

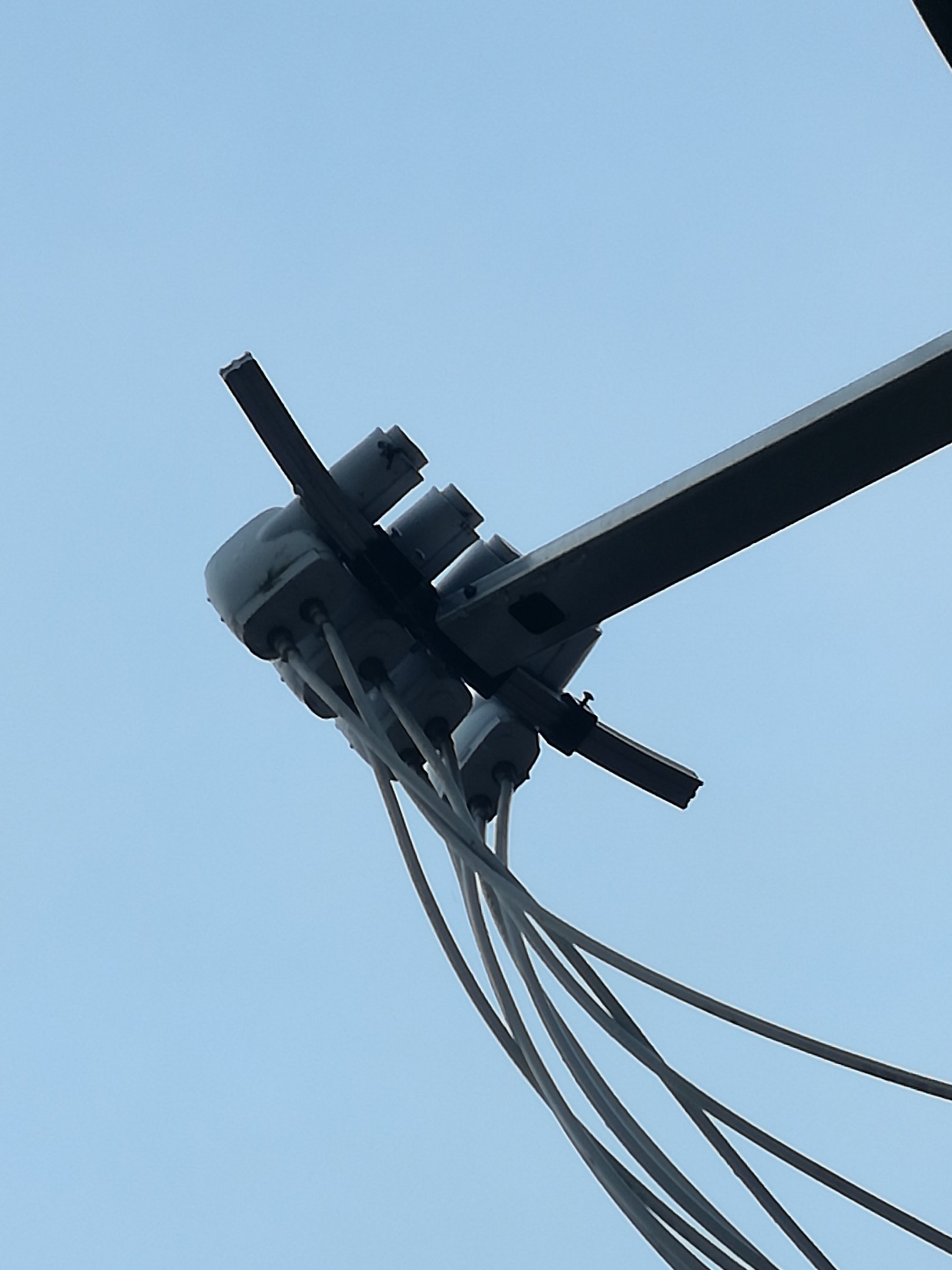

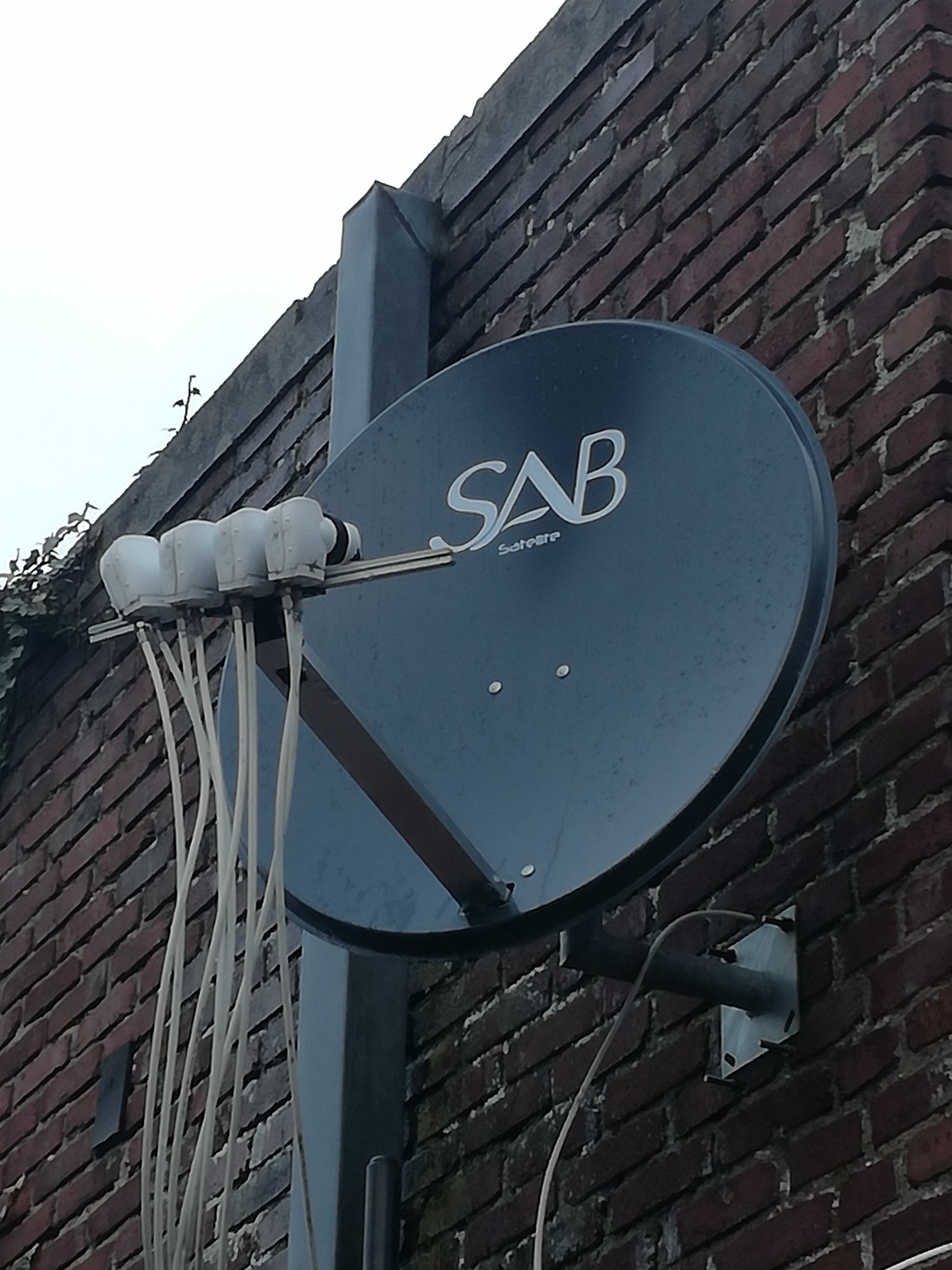

dus ik doe wat fout heb gelijk wat foto's gemaakt dus hoop dat jullie mij verder kunnen helpen

Alvast bedankt




Link to comment
Share on other sites


Ik zie dat het om een SAB 80 schotel gaat
Ik heb het volgende voor je uitgerekend in Kinrooi:


De afstanden tussen de lnb's moeten als volgt worden ingesteld:
- tussen de HB 13 en Astra 19,2 is 64mm
- tussen de Astra 19,2 en Astra 23,5 is 45mm
- tussen de Astra 23,5 en Astra 28,35 is 50mm
d.w.z. gemeten aan de voorzijde van de lnb's van kuiltje tot kuiltje in de kap.
De hart op hartafstand tussen de Astra 19,2 en 23,5 moet 45mm zijn. Zo dicht kunnen de lnb-klemmen niet naar elkaar toe geplaatst worden omdat de buitendiameter van de klemmen 50mm is. Je zult dus van de klemmen wat weg moeten vijlen op de plaats waar de klemmen elkaar raken zodat de lnb's wel dicht genoeg naar elkaar toe geplaatst kunnen worden.


De rail moet 10,7 graden schuin gezet worden. Dit zou je kunnen meten met een mobile telefoon met een waterpasfunctie.


De skew van de lnb's moet als volgt ingesteld worden:
Hotbird 13 op 3°
Astra 19,2 op 3°
Astra 23,5 op 6°
Astra 28,35 op 10°
d.w.z. met de wijzers van de klok meegedraaid t.o.v. verticaal als je naar de binnenzijde van de schotel kijkt dus niet t.o.v. de rail.
Verder zie ik dat je de lnb's veel te ver naar voren hebt gezet. Volgens mij moeten ze zeker 15mm achteruit. Kontroleer bijv. met de lnb van de Astra 19,2 wanneer je de beste signaalkwaliteit hebt. Meet dan op hoe de lnb in de klem staat en stel de overige drie lnb's af op dezelfde stand.


De skew van de 13, 19 en 23e lnb staan ongeveer goed maar de skew van de Astra 28,35-lnb staat linksom gedraaid terwijl die 10 graden rechtsom gedraaid moet zijn. Nu kan er een afwijking is de lnb zitten maar meer dan 20 graden lijkt me wel erg veel. Draai die eens rechtsom.
Richt de schotel optimaal uit op de Astra 19,2 zodat je de beste signaalkwaliteit hebt. De overige lnb's staan dan ook optimaal.



Link to comment
Share on other sites

en de beugel tegen de muur ook goed monteren :)

1x Dreambox 900UHD OpenPLi 11.3 (2022-07-08-develop) 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

2x DREAMBOX 8000 HD pvr 1x DB800 prv  1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led
