anders hoe breuklijn maken in eagle

[Matchless]

Ik ben bezig met het ontwerpen van een printje en moet hiervoor een breuklijn maken. Dit om een frontprintje te kunne scheiden van de hoofdprint.

Omdat dit mijn 2e ontwerp is weet ik niet hoe ik dit voor elkaar moet krijgen.



Ook weet ik niet hoe ik afstanden kan meten voor de boorgaten. Bij het vorige ontwerp lagen deze te dicht op elkaar.



Is er hier een eagle man die weet hoe ik dit moet doen?

[Big fellow]

Layer 46 gebruiken (milling layer). Daar een lijn in tekenen met de breedte van de breuk.

Met het commando "dimension", of het icoontje met een meetlat, kan je de afstanden meten.



Standaard staat Eagle op inches. Wil je iets in mm opgeven, zet er dan gewoon mm achter. Dus bij een boorgat bijvoorbeeld "3mm" ..

[Big fellow]

Vergeten te vermelden...  Ik gebruik Eagle 7.7...  Het "dimension" commando is beschikbaar vanaf versie 6 geloof ik...

[Big fellow]

Als je het ontwerp klaar hebt wil ik het wel even nakijken voor je. Stuur mij maar een email met de .sch en .brd .

[Matchless]

Thanks..



Doe ik, eerst proberen de fouten eruit halen.

[Matchless]

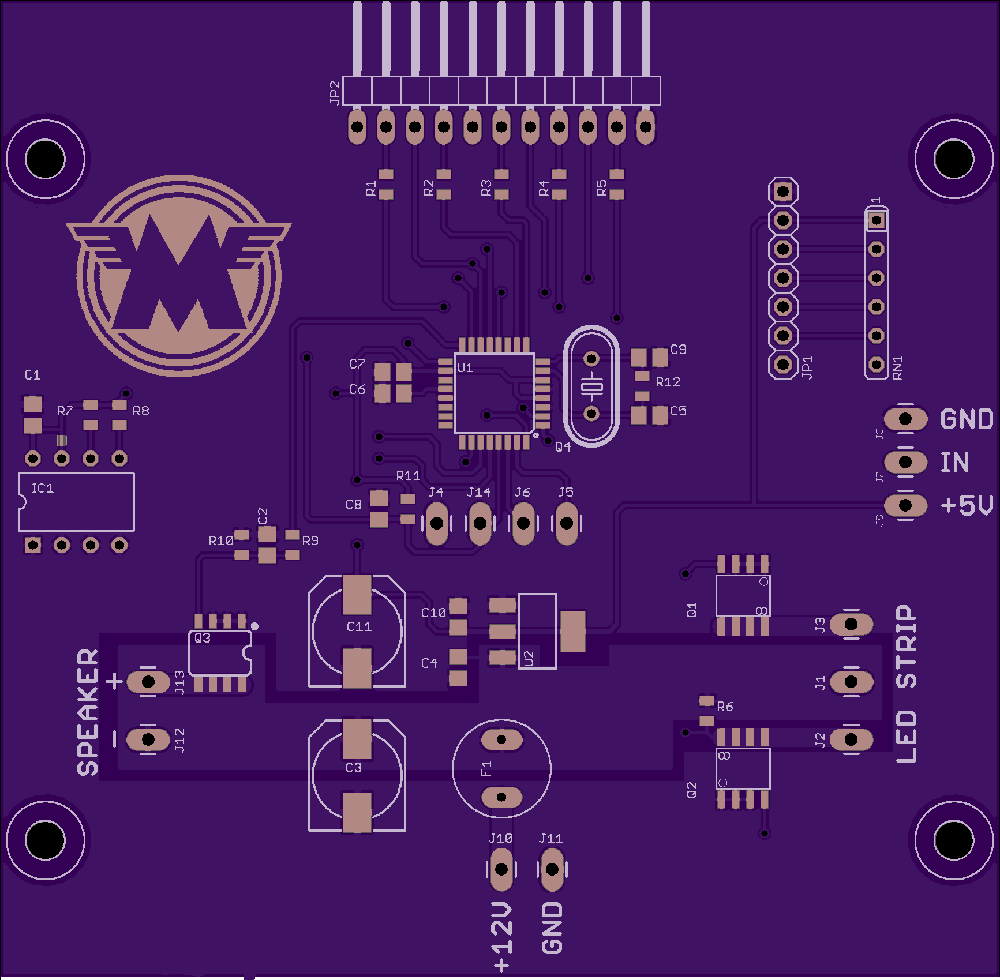

Mijn layout is door Big Fellow na gekeken en daar kon het een en ander wel aan verbetert worden.

Nu is mijn beginners printje door hem omgetoverd tot een professioneel ontwerp.



Thanks Big Fellow

[Big fellow]

Graag gedaan Matchless..  Maar professioneel zou ik het zelf niet willen noemen!  Beetje gevorderde hobbyist zullen we maar zeggen... haha

[Matchless]

Nou hobbyist..
