Wie kent dit onderdeel


MrDish
 Delen
Volgers 0

Aanbevolen berichten

  • V.I.P.
7 minuten geleden, MrDish zei:

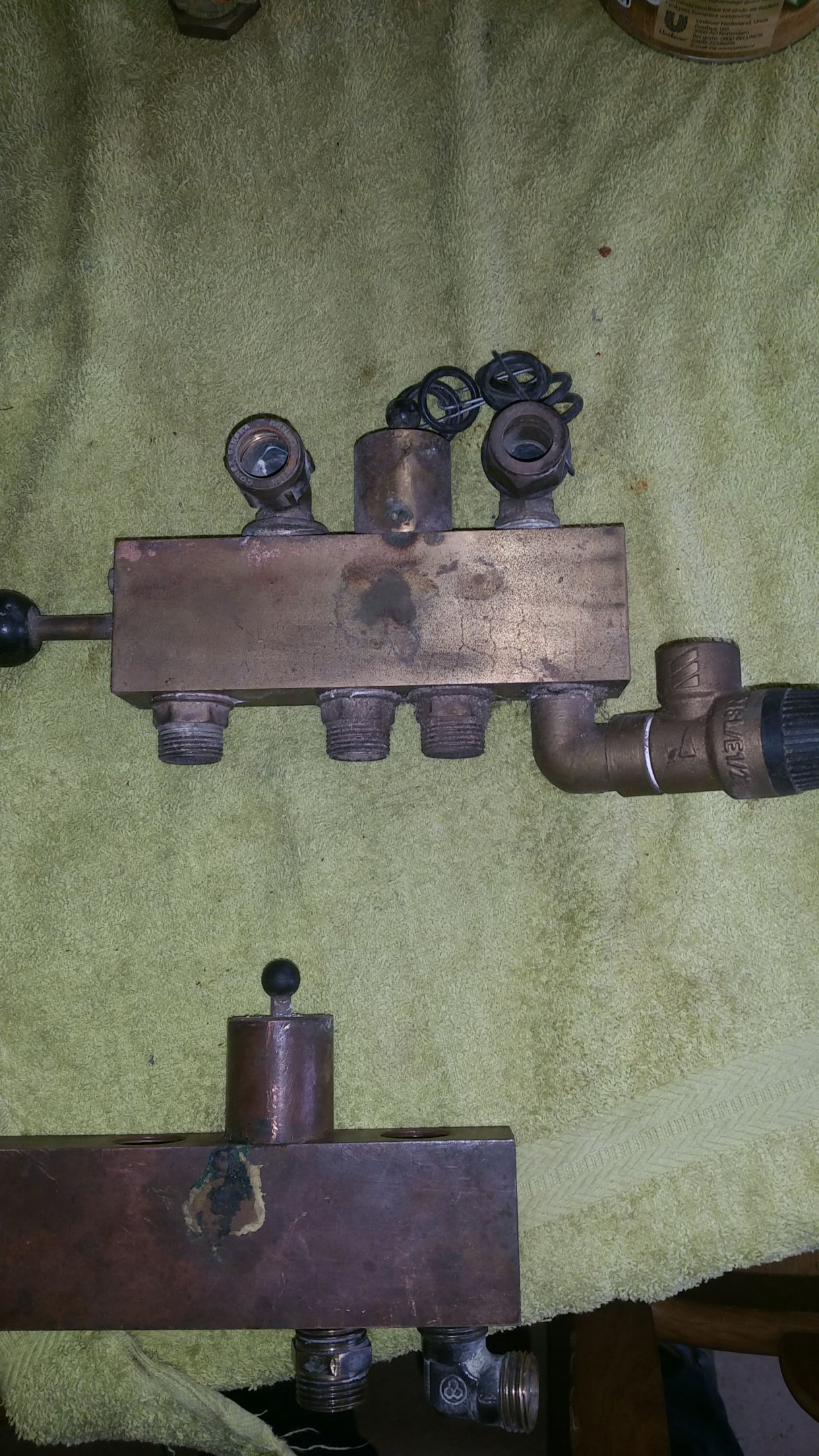

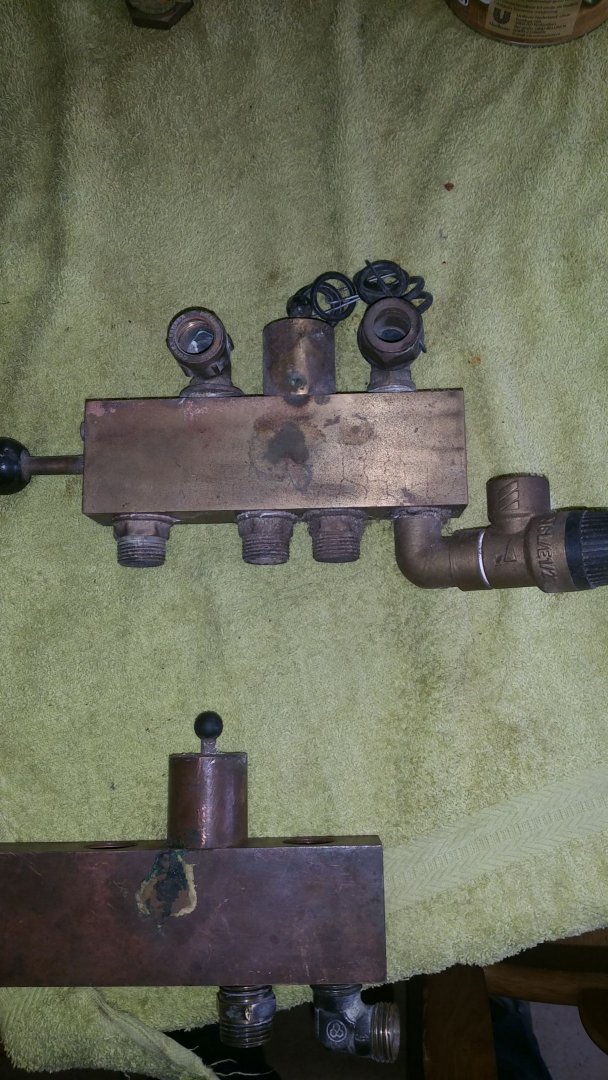

Dit onderdeel is een deel van , of hoort bij een hout/ cv kachel



Mvg


Nooit gezien maar dat komt ook door mijn leeftijd (65) dan heb je nog niet alles gezien. Komt waarschijnlijk uit de tijd van de hunebedden.

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sateliet: sinds 1 augustus 2020 niet meer.
Internet/PC: 4G met TP-Link Archer MR600 modem router, TP-Link accesspoint, switch (8), switch (4), Windows 10, 1 Raspberry Wheezy voor energiemeting.

Gigabyte melkfles 1/4 liter met Ubuntu voorzien van Domoticz gecombineerd met10 Shelly's en een paar ESP-tjes.

Link naar bericht
Delen op andere sites

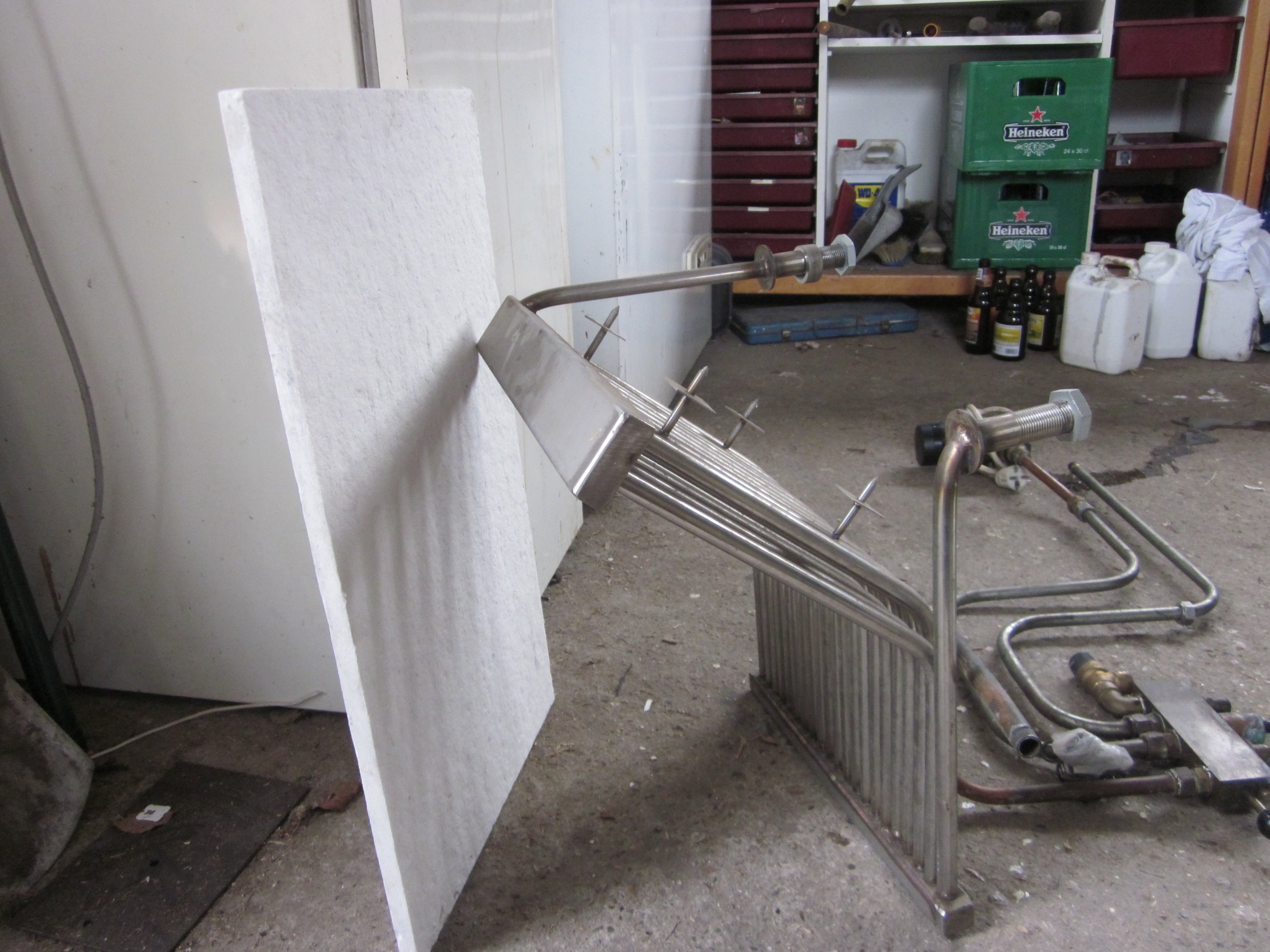

Zal er nog ff een foto bij doen voor de duidelijkheid.

Ik wil graag weten waar alles voor dient.

Misschien kan mij 1 van jullie mij dat uitleggen aan de hand van getallen.

Bijv  : waar een 1 bij staat moet daar naar toe.

waar een 2 bij staat moet daar naar toe of aan vast.

Etc , etc.

Gaat mij vooral om waar koppel ik de in en uitgang aan van de wisselaar.


Link naar bericht
Delen op andere sites
  • V.I.P.

beste @MrDish,

heb jij er al eens over nagedacht om het merk van je houtkachel te verklappen waar deze warmtewisselaar uit ontnomen is?

Dergelijke wisselaars ken ik zelf uit Duitsland en Zwitserland (om Oostenrijk niet buiten schot te laten zijn die ook hier vermeld) en hebben deze verdelers die per maat en ontwerp hun specifieke waarden kennen, ook speciale kengetallen. Het zou zelfs een andere productie kunnen betreffen maar dat is absoluut niet te herlijden aan enkel een foto.



ciao









While my Guitar gently weeps

George Harrison





Link naar bericht
Delen op andere sites

Deze heb ik van onze wel bekende Site in Nederland :Malle Pietje , gekocht.

wat doet het er toe wat voor kachel.

Voor het zelfde geld monteer ik hem in een vuurton / olievat voor een hottub of zwembad.

wijsneus.

Link naar bericht
Delen op andere sites
  • V.I.P.

Even wat opgezocht.

Op de verdeler horen te zitten;

- een overstortventiel (3 Bar)

- een overtemperatuurregelaar die water loost bij >95gr.

- een aansluiting om op basis van temperatuur de pomp te sturen

- een aanvoer naar de cv

- een ontluchter (bovenop)



Maar ik zou héél voorzichtig zijn een dergelijk systeem op te nemen

op je CV.  Er zijn nogal wat voorwaarden verbonden om zoiets aan

te sluiten. Het kunnen complete bommen zijn. Bijvoorbeeld, als de

pomp bv vastzit. Dan zijn er nog 2 beveiligingen over welke water

gaan lozen. De door de lagere druk zal nog makkelijker stoomvorming

ontstaan. Immers water gaat over in stoom bij 1013mBar luchtdruk.

Hoe hoger de druk des te hoger wordt de watertemperatuur tot 140gr

bij 3 Bar (deze moet ik ff nakijken).

Nagekeken, 143,6 gr bij 3 atm(o) = 4 atm(a).



Héél vroeger heb ik een combi meegemaakt, een olieketel in de kelder

icm een openhaard op de begane grond. De ketel stond te stuiteren

op de keldervloer vanwege stoomontwikkeling. Ik verzeker je, dat wil je

never nooit meemaken! Het was een levensgevaarlijke situatie.

aangepast door Con
  • Like 1

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sateliet: sinds 1 augustus 2020 niet meer.
Internet/PC: 4G met TP-Link Archer MR600 modem router, TP-Link accesspoint, switch (8), switch (4), Windows 10, 1 Raspberry Wheezy voor energiemeting.

Gigabyte melkfles 1/4 liter met Ubuntu voorzien van Domoticz gecombineerd met10 Shelly's en een paar ESP-tjes.

Link naar bericht
Delen op andere sites
  • V.I.P.
2 uren geleden, MrDish zei:

Snap ik .

Stuur de stoom richting de badkamer.

Maar jij weet hoe ik hem moet aansluiten Con !?



Mvg



Op You tube staat een filmpje, wel heel knullig uitgelegd

(duidelijk geen verwarmingsboer) dat duurt 15 minuten.





aangepast door Con

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sateliet: sinds 1 augustus 2020 niet meer.
Internet/PC: 4G met TP-Link Archer MR600 modem router, TP-Link accesspoint, switch (8), switch (4), Windows 10, 1 Raspberry Wheezy voor energiemeting.

Gigabyte melkfles 1/4 liter met Ubuntu voorzien van Domoticz gecombineerd met10 Shelly's en een paar ESP-tjes.

Link naar bericht
Delen op andere sites
  • 3 weken later...
  • V.I.P.

@MrDish



Waarschijnlijk getroffen door Corona.

Na wat PM communicatie en inspanning

is het geheel stil...
