Waar zit antenne?

[boudeman]

Na 4 jaar trouwe dienst besloot mijn smartplug (netschakelaar) er mee op te houden. Geen 2.4 GHz WiFi verbinding meer. Tijd om eens het binnenwerk te bekijken. Uiteraard de printplaat, maar WAAR zit nou de antenne? Niet kunnen vinden. Moet dus een miniscuul onderdeel op de printplaat zijn? Ik verbaas mij. Inmiddels ligt trouwens de plug in de bin.

[Mimisiku]

Antenne is gewoon een printbaan op de de print… Vaak een stukje ongelakte printbaan…

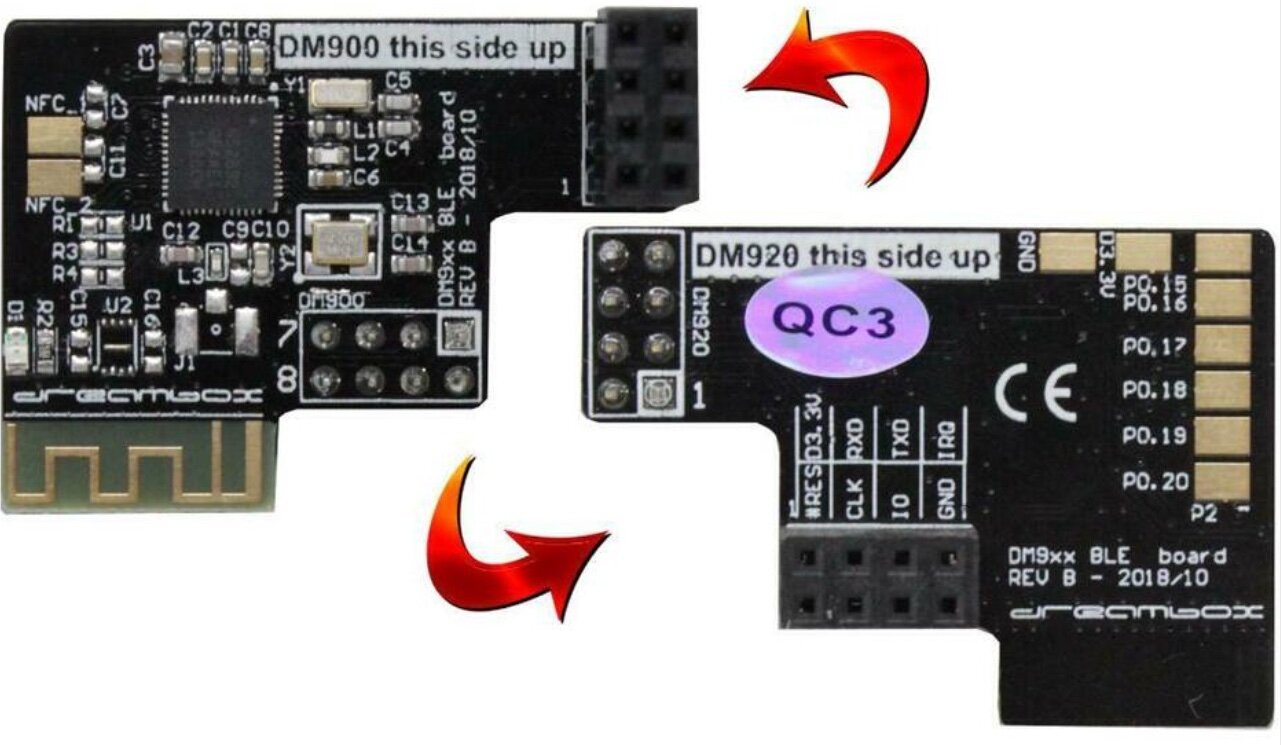

Voorbeeld: de DM9x0 BT dongle…. Onderaan linker plaatje is de “antenne”

[boudeman]

Dank voor de reactie. Ik zit bij 2.4 GHz antennes nog altijd te denken aan plaatjes van routers en internet radio's met antennes van pak 'm beet 10 cm, maar deze miniaturisering werkt dus kennelijk ook effectief.

[Psychosammie]

Nee, dat werkt niet effectief maar het dataverkeer is minimaal en dus werkt het. Wifi is er ook niet echt voor ontworpen. Wifi is ook een stroomvreter, vandaar dat je geen home automation detectors op batterijen vindt. Ga je meer modules gebruiken kan je beter gaan nadenken over Zigbee en Z-Wave.
