Iemand ervaring met de combo Home Assistant + ESPHome + LVGL?

[Big fellow]

Ik heb hier een mooi display van Waveshare liggen, 7" 800x480 resolutie, waar ik met de hulp van de online documentatie ESPHome + LVGL aan de gang heb gekregen.

Nu heb ik op mijn display een paar buttons gecreëerd, maar ik krijg het niet voor elkaar aan de aanraking van de button een actie te knopen.

Als ik op de button "klik" (met mijn vingers) dan zie ik dat het geregistreerd wordt (button reageerd), zie ik in de log files dat er een "touch" actie is gedetecteerd, maar ik wat ik ook probeer, ik krijg het niet voor elkaar om een actie aan de button te hangen.



Dit is een deel van de yaml:

            widgets:
              - label:
                  text: "Living"
              - button:
                  id: but_living_lights
                  width: 150 # choose the button dimensions so
                  height: 150 # they fill the columns nincely as they flow
                  widgets:
                    - label:
                        id: living_lights
                        align: CENTER
                        text_font: mdi_64
                        text: "\U000F0336" # mdi-lightbulb-outline
                        on_press:
                          - homeassistant.action:
                              action: group.toggle
                              data:
                                entity_id: group.living

De indentatie is vanwege de yaml structuur.

In plaats van "on_press" heb ik ook "on_release" geprobeerd, geen geluk 😞 . Vreemd genoeg is "on_touch" geen optie hier....



Mijn vraag is dus wat ik mis / fout doe.... Tot nu toe pas een halve dag gekost... 😞 (OK, dat was inclusief het werkend krijgen van het display... 😉 )

[Con]

Wat zegt de logfile hierover?



tap_action wellicht?



Wellicht moet je een boolean button aanmaken in "Helpers".

Kun je bij statussen de entity vinden en hier de status aanpassen?

27 mei aangepast door Con

[Big fellow]

Log file van een touch event



21:02:43	[I]	[Touch points:	28]:		id=0 x=677, y=332 x.raw=678, y.raw=333
21:02:43	[I]	[Touch:415]			Touch detected at x=677, y=332
21:02:43	[D]	[main:228]			LVGL resuming
21:02:43	[D]	[switch:012]			'lcdbacklight' Turning ON.
21:02:43	[D]	[switch:055]			'lcdbacklight': Sending state ON
21:02:46	[D]	[text_sensor:064]		'Uptime Human Readable': Sending state '1d 1h 2m 44s'
21:02:46	[D]	[sensor:093]			'Uptime Sensor': Sending state 90163.87500 s with 0 decimals of accuracy



Als ik de yaml aanpas naar:

            widgets:
              - label:
                  text: "Living"
              - button:
                  id: but_living_lights
                  width: 150 # choose the button dimensions so
                  height: 150 # they fill the columns nincely as they flow
                  widgets:
                    - label:
                        id: living_lights
                        align: CENTER
                        text_font: mdi_64
                        text: "\U000F0336" # mdi-lightbulb-outline
                        on_press:
                          then:
                            switch.toggle: living_touch



De "switch" is als volgt geconfigureerd:

switch:
  - platform: homeassistant
    id: living_touch
    entity_id: switch.living_touched
    name: living_lights_button



Krijg ik dit resultaat:

Compiling .pioenvs/frontdoordisplay/src/main.cpp.o
Linking .pioenvs/frontdoordisplay/firmware.elf
/data/cache/platformio/packages/toolchain-xtensa-esp-elf/bin/../lib/gcc/xtensa-esp-elf/13.2.0/../../../../xtensa-esp-elf/bin/ld: .pioenvs/frontdoordisplay/src/main.cpp.o:(.literal._Z5setupv+0x124): undefined reference to `_ZTVN7esphome13homeassistant19HomeassistantSwitchE'
/data/cache/platformio/packages/toolchain-xtensa-esp-elf/bin/../lib/gcc/xtensa-esp-elf/13.2.0/../../../../xtensa-esp-elf/bin/ld: .pioenvs/frontdoordisplay/src/main.cpp.o:(.literal._Z5setupv+0x128): undefined reference to `_ZTVN7esphome13homeassistant19HomeassistantSwitchE'
collect2: error: ld returned 1 exit status
*** [.pioenvs/frontdoordisplay/firmware.elf] Error 1



Zoeken gaat voort....

28 mei aangepast door Big fellow

[Big fellow]

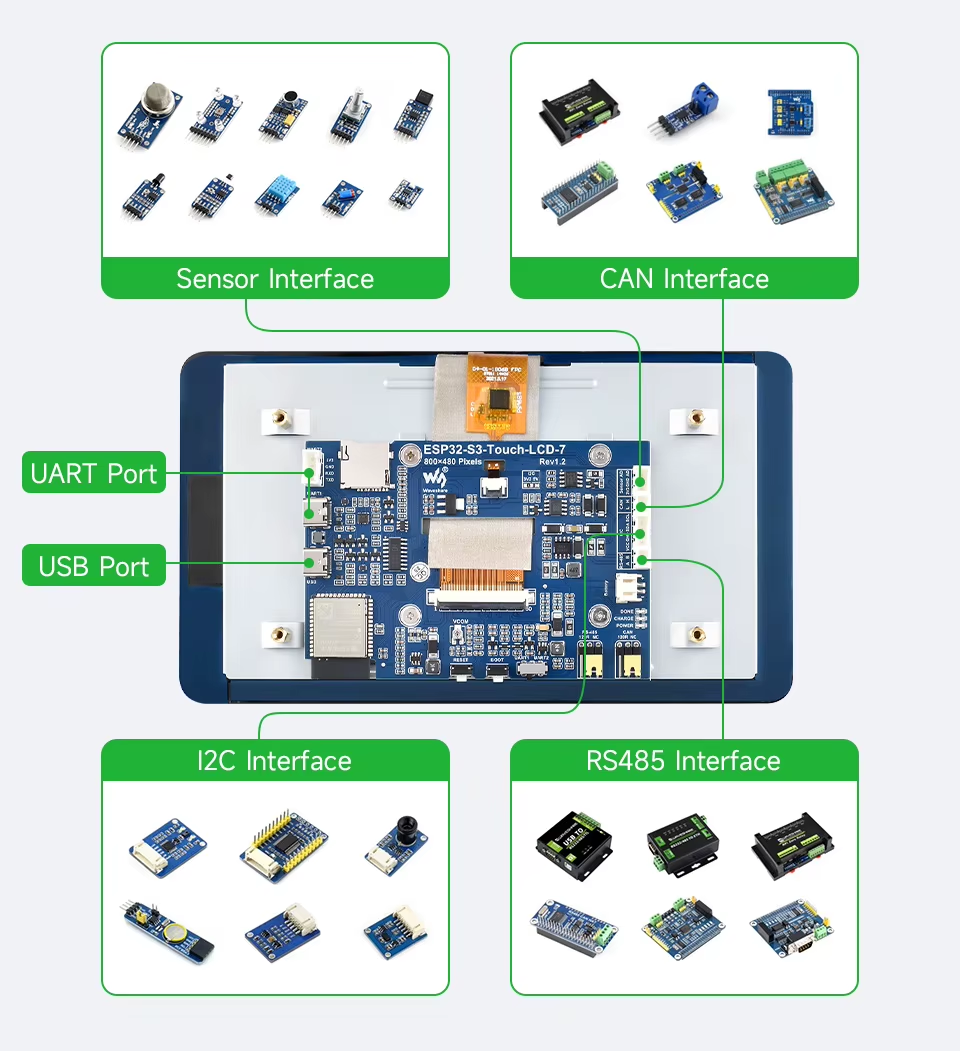

Voor het geval dat iemand zich afvraagt welk display het is: Waveshare ESP32-S3-Touch-LCD7 . Als ik dit eenmaal goed werkend heb, dan is het zeker een zeer mooie optie voor mensen die een groter touch display willen hebben voor hun home assistant installatie 🙂
