Nokia 9500S

[MeNaCe]

Ik heb een probleempje met deze receiver, volgens een satellietwinkel heb ik de tuner kapot, heeft iemand nog een tuner liggen voor deze receiver?

[Matchless]

Wat vaker bij de nokia gebeurt is dat een spoeltje kapot gaat.gebeurt meestal als men aan de satkabel of LNB gaat klooien zonder de box uit te zetten.

Daar heb je geen nieuwe tuner voor nodig.alleen een draadje en wat gevoel voor solderen.zoek maar eens naar L10.die zit in de buurt van de flatcable.meet deze eens door.als hij niet kapot is dan geeft hij een doorverbinding..

[MeNaCe]

Citaat:

Wat vaker bij de nokia gebeurt is dat een spoeltje kapot gaat.gebeurt meestal als men aan de satkabel of LNB gaat klooien zonder de box uit te zetten.
Daar heb je geen nieuwe tuner voor nodig.alleen een draadje en wat gevoel voor solderen.zoek maar eens naar L10.die zit in de buurt van de flatcable.meet deze eens door.als hij niet kapot is dan geeft hij een doorverbinding..

Sorry dat ik niet eerder gereageert heb, maar ik kan L10 niet vinden, zou je mij een foto kunnen sturen met een duidelijke locatie, ik kom niet lager dan L18, deze kan ik tot en met L25 vinden, maar hoger en lager zie ik niet, kun je me iets verder helpen?
Alvast bedankt

[Matchless]

helaas heb ik geen camera.als je een foto maakt van je tuner dan merk ik hem wel voor je..

[Ome Merde]

het staat erbij (tenminste bij mijn oude 9500 (die ik nu niet meer heb) wel).





merDe

[Gast]

Als je mij verteld welke tuner variant je hebt, dan kan ik je vertellen waar het spoeletje zit.



Het kan namelijk ook LF11 zijn dit is het spoeletje 68nH.

<img src="/ubbthreads/images/graemlins/loep.gif" alt="" /> Tis effe zoeken

[metropar]

net naast de grote stekker op de tuner print zit een klein zwart blokje dit is L10

de tuner zelf zit in het metalen kastje op de print plaat

waar de kabel aangeschroefd wordt deze gaat zelden of

of nooit kapot

meestal zit de fout in L10 of andere componenten op de print plaat



gr metropar

[MeNaCe]

Goed ik heb een foto(scan) gemaakt van de tunerprint. Maar hoe kan ik die aanbieden?

Op de printplaat van de tuner staat het volgende:

PWA 602719

REV is niet ingevuld.

[John van Dreumel]

@ Menace,





Even toevoegen als bijlage bij een posting en hij is voor de geïnteresseerde hobbyist te zien. Wel even aan de bestandsgrootte denken. Niet groter dan 1 Mb.



Greetz en succes met de reaparatie.



John

[MeNaCe]

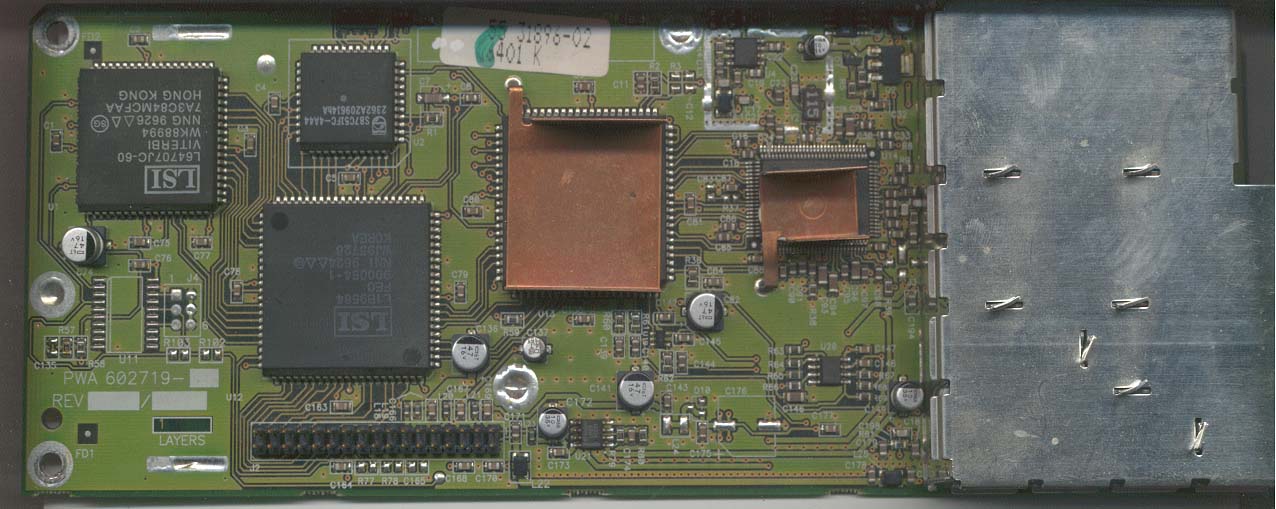

Hier de foto van mijn tunerkaart

[satpeer]

Als je het mij vraagt ,zou ik denken dat het L 22 is die was bij mij ook door kortsluiting ,door de kabel doorgebrand . <img src="/ubbthreads/images/graemlins/lezen.gif" alt="" /> <img src="/ubbthreads/images/graemlins/disc.gif" alt="" />



Maar vraag het eens aan "trust" die weet het wel die heeft er nl. ook al eens mee te maken gehad.





gr satpeer

[Matchless]

ik denk ook dat het L22 of L25 is..meet die eens door..tuner komt me iig niet bekent voor.ik heb deze nog nooit gezien..

[MeNaCe]

Ik heb beide punten doorgemeten, beide geven een kortsluiting aan. Ik weet niet of dit wel of niet goed is, aangezien ik niet weet wat voor een componenten het zijn.

[metropar]

L22 is de bewuste spoel als deze niet is onderbroken is hij gewoon goed

heb je al op de tuner uitgang gemeten (coax aansluiting)

of daar spanning uit komt 14/18 volt al naar gelang je op een horizontaal of vert. kanaal meet

er staat hier trouwens nog een tekening van mij te downloaden

waar alle tuner spannigen op aan gegeven staan dacht in een topic van matchless van enkele dagen terug

wel meten met de ontvanger aan natuurlijk



gr metropar

[Matchless]

en geen sluiting maken!!anders kan je het spoeltje alsnog vervangen.een "kortsluiting" op dat onderdeeltje is goed.
