Wie wil voor mij een Triax 64 vervangen voor een 78,met multirail?

[The Iron Maiden]

Volgens mij gaat dat niet passen.

De 19.2 en 23.5 staan aan weerszijden vast tegen het midden van het multiblock.

De Inverto LNB's hebben een te dikke kop en kunnen niet volledig beide tegen de aanslag worden geschoven.

Je moet in ieder geval 1 smallere LNB (Alps) nemen om het passend te krijgen.

Hotbird en Astra 28.2 is geen probleem met Inverto LNB's. Hier heb je ruimte genoeg.



Voor het afstellen kun je eenvoudig de LNB's op de rail schroeven volgens de maten uit de beschrijving. Vervolgens het multiblock op de schotel zetten  en net zolang draaien met de schotel tot je beeld hebt.

Dan kun je de signaal meter van je ontvanger gebruiken voor de fijnafstelling.



Vergeet niet om de helling van de rail goed te zetten. Ook het roteren van de LNB's kan een aanzienlijke winst per satelliet opleveren.



Succes



mvg,

The Iron Maiden

11 april 2013 aangepast door The Iron Maiden

[blackeyes]

geen goeie verkoper dan word het toch tijd dat die wat cursussen gaat volgen wat satelliet betreft

er staat een paar berichten terug al dat die inverto's niet passen op een 78 maar wel op een 88 triax of een 110 triax

of wat hierboven beschreven word een alps erbij voor of de 19.2 of de 23.5

11 april 2013 aangepast door blackeyes

[Sprietje]

Beste grox

Stel de schotel af op 29 graden elevatie.
Monteer de Triax-rail zodat het draaipunt in de bovenste groef zit.
Zet de rail rechts zo laag mogelijk als je naar de binnenzijde van de schotel kijkt.

Plaats de lnb-houders van de Astra 19,2 en 23,5 tegen elkaar over de arm. De koppen staan nu ook tegen elkaar.
Plaats de lnb voor de Astra 28,2 op 50mm afstand van de Astra 23,5 lnb
Plaats de lnb voor de Hotbird op 68mm van de Astra 19,2 lnb.
Meet dit aan de voorzijde van de lnb van pukkeltje tot pukkeltje.


De skew van de lnb’s moeten als volgt staan t.o.v. verticaal waterpas:

Hotbird 13 = 5 graden

Astra 19,2 = 2 graden

Astra 23,5 = 5 graden

Astra 28,2 = 8 graden

Dat wil zeggen iets met de wijzers van de klok meegedraaid als je naar de binnezijde van de schotel kijkt.

Sluit de Astra 23,5 lnb rechtstreeks aan op de coaxkabel dus zonder diseqc-switch en richt de schotel met de elevatie en door te verdraaien uit op maximale signaalkwaliteit van de zender Planeta HD.
Pas als dit optimaal staat, de diseqc-switch aansluiten.
Alle satellieten ontvang je nu maximaal.

[Snoopy]

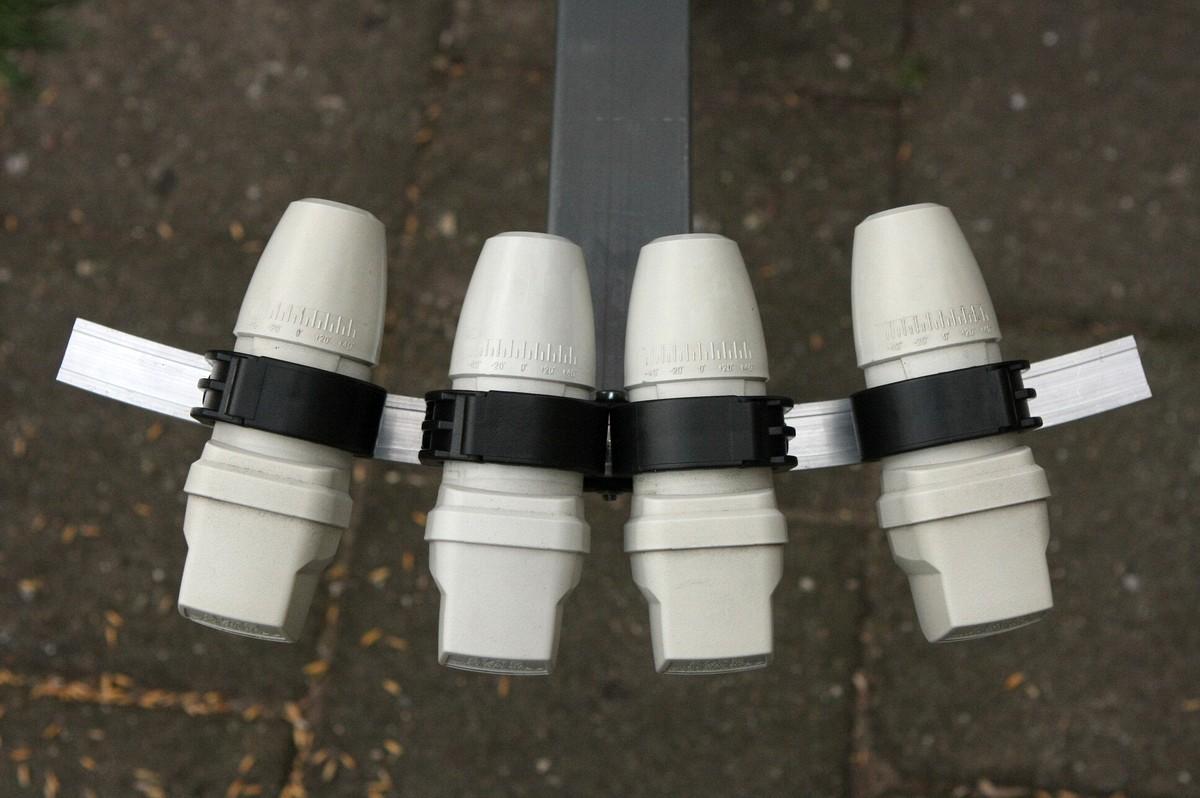

Hier even een (eigen) foto van 4 ALPS op zo'n rail.



De LNB's zijn alleen even los op de rail gestoken

en staan verder nog niet op de juiste positie.

13 april 2013 aangepast door Snoopy
