Vervolg wavefrontier T9 welke evaluatiehoek?


patsilverbug
 Delen

Aanbevolen berichten

Hallo



heb 2 programma gegevens ingevuld en krijg een evaluatie hoek verschil van 1°. Lijkt misschien niet veel maar bij nauwkeurig stellen kan dan net die procenten uitmaken,



Heb volgende programma´s gebruikt



http://www.duwgati.com/wavefrontier/Wavefrontier_20090710.xls

en

http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=28.5&user_satlo_east=&user_satlo_east_dir=E&satlo_west=-8.0&user_satlo_west=&user_satlo_west_dir=W&location=51.20%2C3.82&cityname=zelzate&la=51.20&lo=3.82&country_code=be



Woon in buurt van zelzate en satellieten liggen van 8° west tot 28° oost



toch komen beide met en toch wat enigzins andere evaluatiehoek.

imaginaire centraale satelliet:
10.25° O

171.77°

31.13°

0.0





Eutelsat W1 (10,0E)

10,0

171,79

32,23

6,321

0,1

Welke hoek neem ik nu 31.13 of 32.23

Verder wat is mijn skew hoek van de schotel zelf of hoe bereken ik die? ze geven 94.4 en 94,23

daar kan ik mee leven maar wat moet ik hiermee?



Houd als centrale satelliet 10 graden satelliet maar merk al dat deze slecht binnenkomt daardoor word het wat moeilijker deze als draaimiddelpunt te houden



hierbij mijn overzicht na calculatie met deze porgramma´s



Satellieten en antenne locatie invoeren



[Oost] Satelliet positie en naam:

Willekeurige satelliet positie:



















Uw locatie:

De volgende gegevens zijn voor Uw locatie berekend:



Breedtegraad: 51.20° N (51° 12' 0")

Lengtegraad: 3.82° O (3° 49' 11")

Stad: Zelzate

Land: België

WaveFrontier tilt-hoek (skew): 94.23°

Stelt U de scheeflagenhoek (skew) in door draaien van de schotel met 4.23° naar oosten.
Dat komt precies neer op de waarde 94.23° die U op de scala angegeven vind!!! (gezien van achteren)



WaveFrontier elevatiehoek: 31.13° (centraale satelliet)



WaveFrontier azimutbereik: 36.5° (28.5° O -> 8.0° W)



LNB

Satelliet*

Azimuth-hoek

Elevatiehoek

LNB justeringsrail

1

meest oostelijk gelegen satelliet:
Eutelsat 28A (28.5° O)

149.47°

27.02°

L -19.4

2

Astra 2A/E/F (28.2° O)

149.82°

27.12°

L -19.1

3

Badr 4/5/6 (26.0° O)

152.39°

27.84°

L -16.8

4

Eutelsat 25B/Es'hail 1 (25.5° O)

152.97°

27.99°

L -16.3

5

Astra 3B (23.5° O)

155.35°

28.58°

L -14.2

6

Eutelsat 21B (21.5° O)

157.76°

29.12°

L -12.1

7

Arabsat 5C (20.0° O)

159.58°

29.49°

L -10.5

8

Astra 1KR/L/M/N (19.2° O)

160.56°

29.67°

L -9.7

9

Eutelsat 16A (16.0° O)

164.52°

30.32°

L -6.2

10

Eutelsat Hot Bird 13B/C/D (13.0° O)

168.28°

30.80°

L -3.0



imaginaire centraale satelliet:
10.25° O

171.77°

31.13°

0.0

11

Eutelsat 10A (10.0° O)

172.09°

31.15°

R 0.3

12

Eurobird 9A / Ka-Sat (9.0° O)

173.36°

31.24°

R 1.3

13

Eurobird 9A / Ka-Sat 9A (9.0° O)

173.36°

31.24°

R 1.3

14

Eutelsat 7A (7.0° O)

175.92°

31.36°

R 3.5

15

SES 5 (5.0° O)

178.49°

31.43°

R 5.6

16

Astra 4A (4.8° O)

178.74°

31.43°

R 5.8

17

Eutelsat 3A (3.3° O)

180.67°

31.44°

R 7.5

18

Eutelsat 3D (3.1° O)

180.92°

31.44°

R 7.7

19

Rascom QAF 1R (2.8° O)

181.31°

31.43°

R 8.0

20

Eutelsat 3B (1.7° O)

182.72°

31.40°

R 9.2

21

Thor 5/6 (0.8° W)

185.92°

31.28°

R 11.9

22

Intelsat 10-02 (1.0° W)

186.18°

31.26°

R 12.1

23

Amos 2/3 (4.0° W)

189.99°

30.98°

R 15.4

24

Eutelsat 5 West A (5.0° W)

191.26°

30.85°

R 16.5

25

Nilesat 102/201 (7.0° W)

193.78°

30.56°

R 18.6

26

Eutelsat 7 West A (7.3° W)

194.16°

30.51°

R 19.0

27

Eutelsat 8 West C (7.3° W)

194.16°

30.51°

R 19.0

28

meest westelijk gelegen satelliet:
Eutelsat 8 West A (8.0° W)

195.03°

30.39°

R 19.7

* Twee satellieten met een afstand van minder dan 1,5° kunnen worden ontvangen met een LNB!






latitude

50,1234



longitude

3,6789



satellite

pos

azim

elev

interm

WF



Eurobird 1 (28,5E)

28,5

148,92

27,90

24,821

-19,5



Atlantic Bird 2 (-8,0W)

-8,0

195,07

31,48

11,679

19,5



middle satellite

10,1

171,66

32,22

6,421

0,0



Wavefrontier

original

real

deviate



elevation

32,2







skew

94,4







middle WF

23,1









satellite

pos

azim

elev

interm

WF

cm out

Eurobird 1 (28,5E)

28,5

148,92

27,90

24,821

-19,5



Astra 2 (28,2E)

28,2

149,27

28,01

24,521

-19,2



Badr 3/4 (26,0E)

26,0

151,85

28,75

22,321

-16,9



Eurobird 2 (25,5E)

25,5

152,45

28,92

21,821

-16,4



Astra 3A (23,5E)

23,5

154,84

29,53

19,821

-14,3



Eutelsat W6 (21,5E)

21,5

157,27

30,09

17,821

-12,2



Astra 1 (19,2E)

19,2

160,11

30,68

15,521

-9,8



Eutelsat W2 (16,0E)

16,0

164,11

31,36

12,321

-6,4



HotBird (13,0E)

13,0

167,93

31,86

9,321

-3,1



Eutelsat W1 (10,0E)

10,0

171,79

32,23

6,321

0,1



Eurobird 9 (9,0E)

9,0

173,08

32,33

5,321

1,2



Eutelsat W3A (7,0E)

7,0

175,68

32,46

3,321

3,4



Sirius (4,8E)

4,8

178,54

32,54

1,121

5,8



Eurobird 4 (4,0E)

4,0

179,58

32,55

0,321

6,6



Thor (-0,8W)

-0,8

185,83

32,39

4,479

11,8



Intelsat 10-02 (-1,0W)

-1,0

186,09

32,38

4,679

12,0



Amos (-4,0W)

-4,0

189,96

32,08

7,679

15,3



Atlantic Bird 3 (-5,0W)

-5,0

191,25

31,96

8,679

16,3



Nilesat (-7,0W)

-7,0

193,81

31,65

10,679

18,5



Atlantic Bird 2 (-8,0W)

-8,0

195,07

31,48

11,679

19,5









Link naar bericht
Delen op andere sites


  • V.I.P.

elevatie hoek niet evaluatie hoek



maar satlex is erg precies als je de juiste gegevens invoert

en die xls is iet ouder en wellicht niet de aller laatste van Holles



31,13 kan iedereen voor zelzate testen op satlex, dus das evident



p.s. als je hem op twee punten achter de komma gericht krijgt geef ik een rondje

aangepast door Tonskidutch

Force DMaster 1122, Force DMaster 1145, DM7000, DM500, DM800, DM7020, DM7020HD, Vu+ DUO, Vu+ SOLO2, Vu+ Ultimo, Vu+ Utimo4K, Vu+ ZERO4K

Link naar bericht
Delen op andere sites

oké nemen we de 31.13°. Overigens kun je dat rondje wel geven want hij staat nu op 31.132°. knap als je dit kunt controleren. Helaas zal het niet voor lang zijn want e.e.a moet natuurlijk nog verplaatst worden en dan ga ik voor 31.14° denk ik net iets makkelijker



nog wel een vraagje hoe schuin komt de geleidingrail eigenlijk te staan waar de LNB houders op rusten?



Hoe bepaal ik deze=



thx

Link naar bericht
Delen op andere sites

  • V.I.P.

je hebt natuurlijk ook per satlex de skew van de HELE schotel



WaveFrontier tilt-hoek (skew): 94.23°



dus die rail of LNB-mount gaat automatisch mee in de schuinstand

logisch!

Force DMaster 1122, Force DMaster 1145, DM7000, DM500, DM800, DM7020, DM7020HD, Vu+ DUO, Vu+ SOLO2, Vu+ Ultimo, Vu+ Utimo4K, Vu+ ZERO4K

Link naar bericht
Delen op andere sites

  • V.I.P.

Beste     patsilverbug

Ik zou hem zo af stellen: http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=&user_satlo_east=28.35&user_satlo_east_dir=E&satlo_west=&user_satlo_west=8.4&user_satlo_west_dir=W&location=51.20%2C3.82&cityname=zelzate&la=51.20&lo=3.82&country_code=be

Dan heb je de Eutelsat 10e precies in het midden.
Voor de 28,2 en 28,5 moet je 28,35 invullen. Je ontvangt die drie satellieten (2E-2F-2G) immers met 1 lnb die je midden tussen 28,2 en 28,5 moet zetten.
De schotelskew moet dan op 4,05 graad naar het oosten ingesteld worden.
Dit kun je het nauwkeurigste meten met een digitale waterpas die je over de twee beugels plaats van de hulpreflector.
Echter ik zou als je de schotel helemaal precies op de 10e hebt afgesteld de schotelskew nog even controleren of je op de 8w wel maximale signaalkwaliteit hebt. Volgens mij moet de schotelskew namelijk niet op 4,05 graden staan maar op 4,9 graden staan.


Link naar bericht
Delen op andere sites

Denk dat ik nog wat meet gereedschap nodig heb want om een beetje nauwkeurig die graden uit te meten??  heb veel maar dat natuurlijk net weer niet.. moet eens gaan afspeuren hier en daar



wel bedankt voor de info



Ik heb nog wel even dit. De LNB van 28° staat zowat recht op de schotel gericht terwijl hij zo´n 19 graden naar links zou moeten staan volgens schema. iemand een idee hoe dit komt. de rest LNB´s staan wel goed in een hoek

Link naar bericht
Delen op andere sites

  • V.I.P.

Ik snap je probleem niet helemaal.
Als de schotel nu eerst precies op de Eutelsat 10 uitricht en de lnb's plaatst voor de satellieten die je wilt ontvangen, dan stel je toch ook meteen de scheefstand van de lnb-houder in.

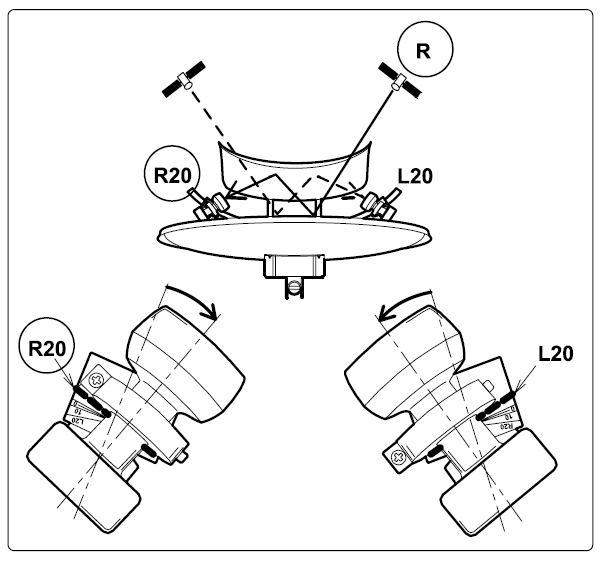

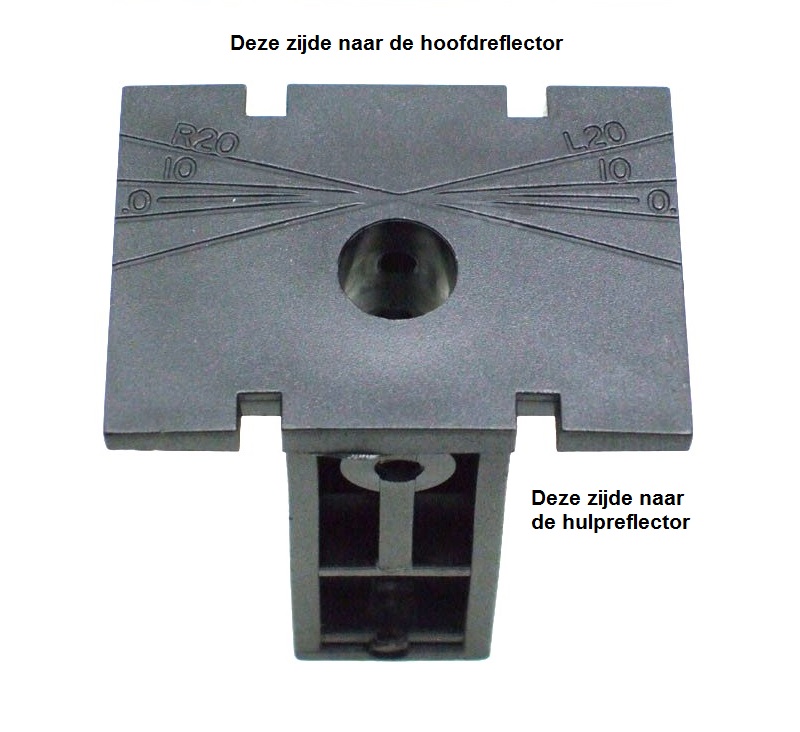

Staat de lnb-houder op streep 10, dan moet die ook tevens 10 graden scheef gezet worden, zie bijlage.
Als alle lnb's gemonteerd zijn, stel je de schotel af op de skew die aangegeven wordt.
Voor de zekerheid ga je de skew van de schotel nogmaals kontroleren door de kijken of je op 8west en 28,35e maximaal signaal krijgt.
Nu weet je zeker dat de schotel goed staat afgesteld.
Nu kun je met een satellietmeter als je die hebt controleren of de skew van de lnb's optimaal staan ingesteld en of er nog iets winst te behalen is door de lnb's iets te verschuiven.
Ook niet vergeten om de lnb iets naar voren of achter te schuiven om ook zo de maximale signaalkwaliteit te bereiken.

Om de schotelskew in te stellen, heb je niet persé een digitale waterpas nodig.
Leg een gewone waterpas over de twee armen van de hulpreflector en stel de schotel waterpas af. Nu kun je op de skew-schaalverdeling zien wat eventueel de afwijking is, bijv. een halve graad. Daar kun je dan rekening mee houden bij het instellen op de berekende skew.
