Afstelling schotel Astra 1 - 3 El Rompido - Zuid Spanje.


  • Login om te beantwoorden
19 reacties in dit onderwerp

#1 Offline JeMa7749 - Geplaatst: 8 januari 2017 - 00:23

JeMa7749

    Aspirant lid

  • Aspirant leden
  • 10 berichten
  • LocatieEl Rompido Spanje

Afstelling schotel Astra 1 - 3 El Rompido - Zuid Spanje.



Hallo Forumleden,

volg al een hele tijd met veel aandacht en interesse bijdragen,adviezen, probleem oplossingen op dit forum .

Satelliet ontvangst was hier niet echt optimaal,stabiel,wil nu mede door de geadvizeerde hardware van ervaren lid  "Sprietje"  een

beter resultaat gaan behalen.

Wie wil mij hierbij verder helpen ?



Hardware:

 Offset schotel Sab S120A 120cm/110cm. Offset 26 graden.

2 x Single LNB Inverto Black Ultra 40 mm

Multiblock houder (Wentronic).

Diseqc switch Spaun Sar212 Wsg


Heb de volgende gegevens, maar voor de juiste afstelling heb ik toch wel wat meer informatie nodig.



Address: El Rompido Spain
Latitude: 37.2207°
Longitude: -7.1238°



Satellite: 19.2E ASTRA 1KR | ASTRA 1L | ASTRA 1M | ASTRA 1N
Elevation: 38.8°
Azimuth (true): 140.7°
Azimuth (magn.): 142.7



Satellite: 23.5E ASTRA 3B
Elevation: 36.2°
Azimuth (true): 135.6°
Azimuth (magn.): 137.6



Maat X : Midden(Hart)LNB klem-schotel 40% van onderzijde schotel 75,5-76 cm



 Heb nog volgende vragen .

 1.LNB voor Astra 23.5 moet in de klem van de schotel zitten. Schotel richten afstellen op Astra 23.5 .



 2. Montage LNB voor Astra 19.2 op de multiblock.

 - Hart afstand van de koppen van de LNB's?
 - Hoeveel lager moet de LNB voor Astra 19.2 staan tov Astra 23.5?
 - De koppen van beide LNB's moeten naar elkaar gericht zijn. Maximaal schuin?Voorkant gelijk?
 - Skew voor de Astra 19.2 . Op poort 1 van de Spaun switch ?
 - Skew voor de Astra 23.5 . Op poort 2 van de Spaun switch ?
 - Wil ook nog de Schotel uitrichten met de zon op astra 23.5 ,maar wanneer en hoe laat
   de komende dagen, weken ? wil er zeker van zijn dat hij ook 100% goed staat !
 - Transponder instellingen belangrijk ?


Alvast op voorhand bedankt voor de hulp.











#2 Online Sprietje - Geplaatst: 8 januari 2017 - 11:32

Sprietje

    Sat4all verslaafd

  • Leden
  • 17550 berichten
  • LocatieRoosendaal en Costa Calida

Beste JeMa7749

Welkom op dit forum

Tsjonge jonge, jij hebt je inderdaad goed ingelezen Alle gegevens die ik nodig heb om het uit te rekenen heb je aangedragen. Mooi.

In El Rompido aan de kust niet ver van de Spaans-Portugeese grens, is het signaal van de Astra 23,5 inderdaad niet al te sterk en wordt een schotel van 100cm breed aanbevolen. Met je Sab S120A van 110cm breed voldoe je daar ruim aan. De grootte van de schotel kan dus geen spelbreker zijn waardoor je de Astra 19,2 en 23,5 niet goed kunt ontvangen. Het zal dan waarschijnlijk wel aan het afstellen liggen.

Om te beginnen de bevestiging van je schotel.
Je zit maar 400 meter van het stand af en het kan daar af en toe behoorlijk hard waaien. Een schotel van 110x120cm vangt veel wind en je zult de schotel op een pijp van minimaal 50mm moeten plaatsen als hij weinig boven de bovenste mastbevestiging gemonteerd is en liefst 60mm als hij wat verder boven de bovenste mastbevestiging gemonteerd zit. Deze flinke diameters zijn niet alleen nodig om te zorgen dat de schotel niet constant staat te bewegen maar heb je ook nodig om te voorkomen dat de schotel op de mast gaat verdraaien.

De lnb voor de Astra 23,5 moet in de klem staan en de schotel moet dus ook op de Astra 23,5 uitgericht worden. Als uitgangspunt moet een lnb altijd zo in de klem gezet worden dat de kop 5-6mm van de lnb-klem staat. Het is verstandig dit ook even uit te testen op maximale signaalkwaliteit, dus de lnb even wat naar voren en naar achteren schuiven en kijken wanneer je de meeste signaalkwaliteit hebt.

Stel de elevatie van de schotel af op 36 graden om de Astra 23,5 te vinden.

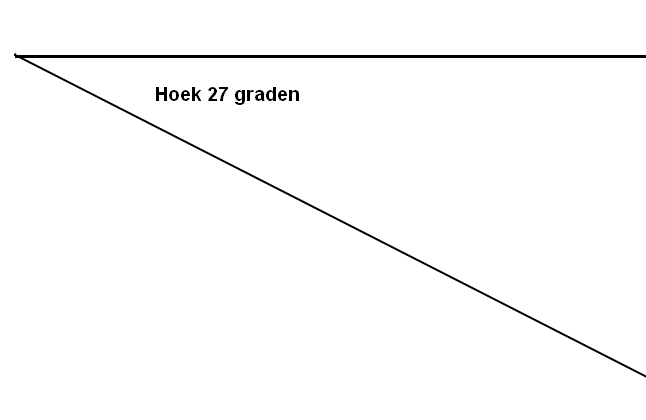

Stel de skew van de Astra 23,5-lnb in op 27 graden, d.w.z., als je naar de binnenzijde van de schotel kijkt met de wijzers van de klok meegedraaid. Gebruik hiervoor de bijgevoegde hoek.

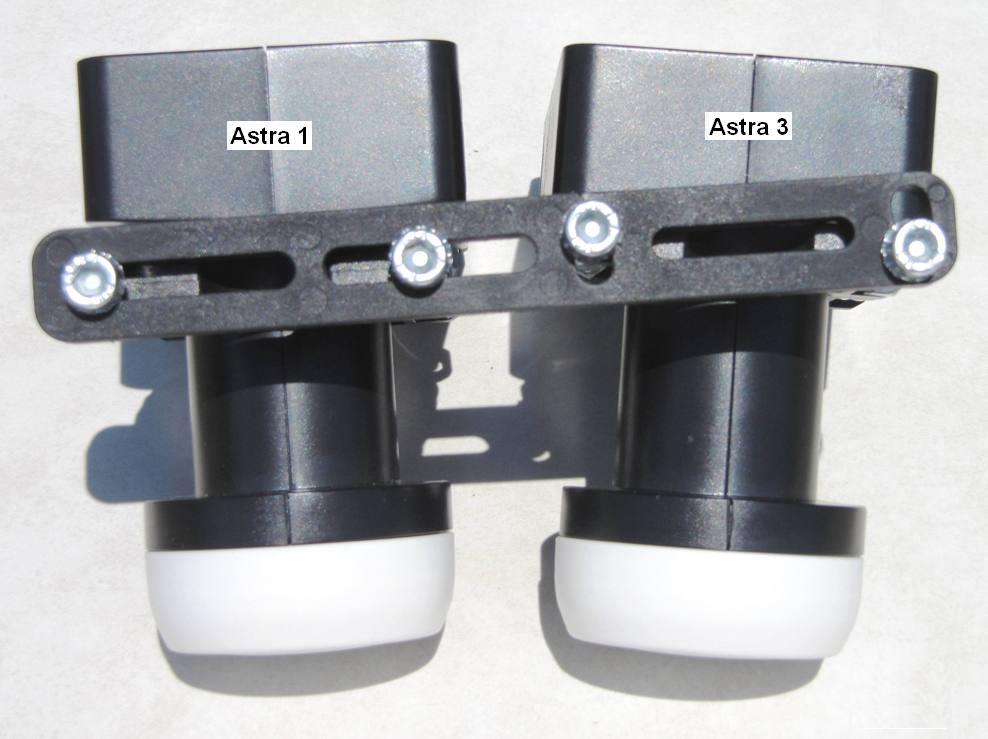

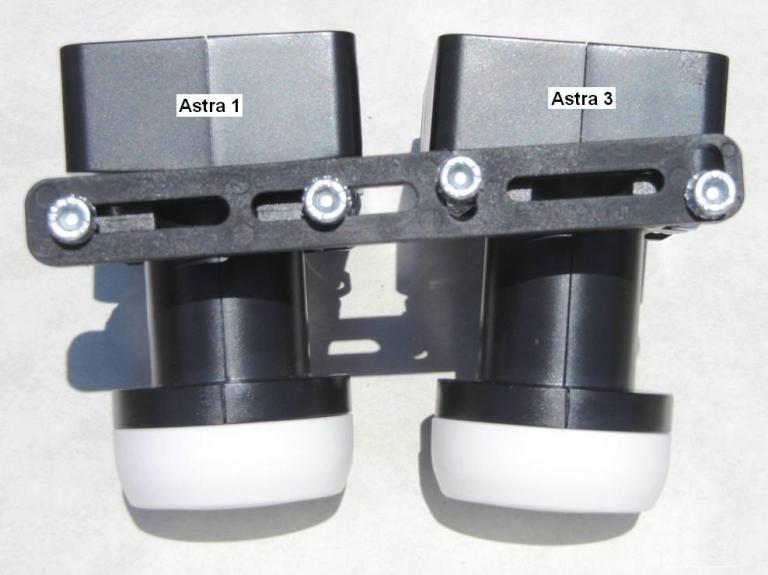

Monteer de Wentronic multihalter achter de lnb-klem zoals ik in de bijlage laat zien.
De kop van de Astra 19,2-lnb moet op een afstand staan van 63mm van de Astra 23,5-kop aan de voorzijde gemeten van kuiltje tot kuiltje. De koppen komen dus ongeveer 4mm van elkaar te staan.
De kop van de Astra 19,2-lnb moet 33mm lager staan dan de kop van de Astra 23,5.

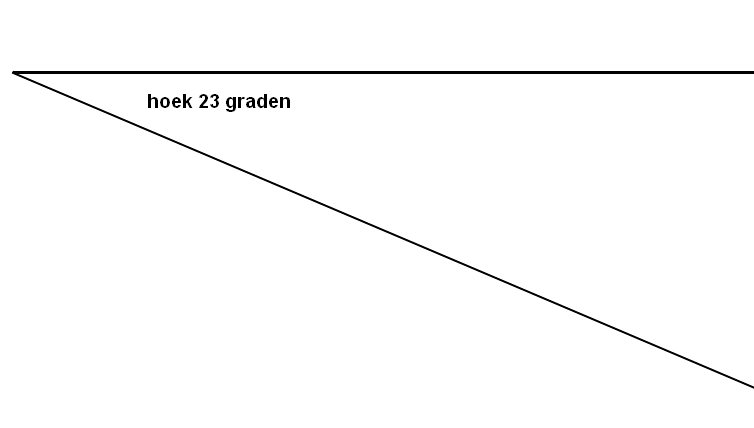

De skew van de Astra 19,2 moet op 23 graden ingesteld worden, iets minder schuin dus dan de Astra 23,5-lnb.
De 19,2-lnb moet ongeveer 4cm naast het midden van de schotel gericht worden, dus maar een klein beetje schuin gezet worden.



Sluit de Astra 19,2-lnb aan op poort 1 en de Astra 23,5-lnb aan op poort 2 van de diseqc-switch en stel je ontvanger in op diseqc-1.0 met dezelfde volgorde.

De zon staat morgen 9 jan. om 9:30 uur precies in de richting van de Astra 23,5-satelliet. De komende week is dat elke dag later ook 1 minuut later. Gebruik hiervoor de plakbandmethode wat je waarschijnlijk al wel gezien hebt.

Om de Astra 23,5 makkelijk te vinden kun je het beste de fta-zender Òcko gebruiken op positie 237 van de CD-zenderlijst. Deze zit op 12168V. DVB-S, 27.500, 3/4.
Eenmaal de Astra 23,5 gevonden dan de schotel optimaal afstellen op maximale signaalkwaliteit op de zender TV Drenthe. Deze is een stuk moeilijker te ontvangen en is ook ongecodeerd.





Bijgesloten bestand(en)


Dit bericht is bewerkt door Sprietje: 8 januari 2017 - 11:37


#3 Online Sprietje - Geplaatst: 8 januari 2017 - 13:02

Sprietje

    Sat4all verslaafd

  • Leden
  • 17550 berichten
  • LocatieRoosendaal en Costa Calida

Heel vervelend trouwens dat de afbeeldingen niet in de volgorde worden geplaatst waarin ze worden weggezet. Kan dat niet eens aangepast worden door Michel want dit speelt nu al geruime tijd.



#4 Offline JeMa7749 - Geplaatst: 9 januari 2017 - 16:08

JeMa7749

    Aspirant lid

  • Aspirant leden
  • 10 berichten
  • LocatieEl Rompido Spanje
Hallo Sprietje,

super bedankt voor de wel zeer snelle reactie,ga met deze informatie morgen direct aan de slag,
hoop wel dat morgen de zon zich weer laat zien.
Geef je de behaalde resultaten later nog even door !

Groetjes .

#5 Offline JeMa7749 - Geplaatst: 10 januari 2017 - 14:17

JeMa7749

    Aspirant lid

  • Aspirant leden
  • 10 berichten
  • LocatieEl Rompido Spanje
Hallo Sprietje,

vanmorgen het dak opgeweest om uit te richten op de 23.5 helaas een grote sluierwolk voor de zon,morgen maar weer proberen hoop dat het dan gaat lukken met de wel zeer lage stand van de zon.
Zon opkomst 8.42 uur hier.
Heb bij controle van maat X wel een zeer grove foutmaat aan je doorgegeven moet zijn :85,5-86 cm.
Sorry,mijn excuses hiervoor.

Groetjes

#6 Online Sprietje - Geplaatst: 10 januari 2017 - 14:50

Sprietje

    Sat4all verslaafd

  • Leden
  • 17550 berichten
  • LocatieRoosendaal en Costa Calida

Beste JeMa7749

Ik vond maat "X" die je door had gegeven inderdaad al aan de erg lage kant. Het verbaast me dus niets dat die 10cm meer is, zeker al omdat de f/D-verhouding van de schotel geen 0,6 is maar 0,64.
Ik ga het vanavond opnieuw voor je uitrekenen.
En wat de elevatie van de zon betreft, als de zon in de richting van de satelliet staat, staat de zon op een elevatie van 16,61 graden terwijl de satelliet op een elevatie staat van 36,24 graden.

Als je geen schaduw op de lnb-arm krijgt omdat de lnb-arm te schuin omhoog wijst, dan kan ik je maar één advies geven en dat is om de elevatie van de schotel even flink wat omlaag bij te stellen om de richting te vinden. Eenmaal de richting bepaald, dan de elevatie van de schotel weer op 36 graden instellen om de signalen van de Astra 23,5 te optimaliseren.




#7 Offline JeMa7749 - Geplaatst: 10 januari 2017 - 21:38

JeMa7749

    Aspirant lid

  • Aspirant leden
  • 10 berichten
  • LocatieEl Rompido Spanje

Hallo Sprietje,



Wat een geweldige oplossing zeg ,je moet maar op het idee komen !

De ervaring dus !!Gaan we morgenvroeg meteen doen, dank je wel .



Groetjes



#8 Online Sprietje - Geplaatst: 10 januari 2017 - 21:47

Sprietje

    Sat4all verslaafd

  • Leden
  • 17550 berichten
  • LocatieRoosendaal en Costa Calida

De volgende maten veranderen doordat de afstand 10cm groter is:
De afstand tussen de twee lnb's aan de voorzijde gemeten 71mm i.p.v. 63mm.
De kop van de Astra 19,2-lnb moet 37,5mm lager staan dan de kop van de Astra 23,5.
De rest blijft allemaal hetzelfde.

Hoe dik is de mast waar je schotel aan vast zit?
Maak eens een foto van je schotel.




#9 Offline JeMa7749 - Geplaatst: 13 januari 2017 - 22:06

JeMa7749

    Aspirant lid

  • Aspirant leden
  • 10 berichten
  • LocatieEl Rompido Spanje
Hallo,Sprietje,

Vanmorgen 9.44 uur de schotel afgesteld op de Astra 23.5 met de plakbandmethode ,elevatie behoorlijk naar beneden moeten zetten om de schaduw op de lnb arm te krijgen en weer terug naar 36 graden.
Resultaat :geen signaal meer. Vanuit lnb houder richting schotel gezien, de schotel wat graden naar links gedraaid en de 23.5 gelukkig weer gevonden. Is het tijdstip wat ik genomen heb niet juist ?
Heb de schotel zo goed als mogelijk afgesteld en al een signaalsterkte van 82% -85% en 14 db bereikt.
Ga met de montage 19.2 lnb beginnen als de 23.5 optimaal afgesteld is.

De laatste weken hebben we rustig en zonnig weer gehad maar vandaag waaide het stevig 27/Km/uur en inderdaad
de schotel vangt nogal wat wind, 80% van de schotel komt boven de kruin van het schuine pannendak uit ga morgen hem een stuk lager (1/Mtr) plaatsen wat meer uit de wind houden, heb hier maar weinig keuze wat plaatsing betreft.
Het bewegen van de schotel had overigens weinig of geen invloed op de beeldkwaliteit.
Probeer morgen een paar foto's te sturen .

Groetjes

#10 Online Sprietje - Geplaatst: 13 januari 2017 - 22:38

Sprietje

    Sat4all verslaafd

  • Leden
  • 17550 berichten
  • LocatieRoosendaal en Costa Calida

Ik kan er toch echt niets anders van maken met het uitrichten van de schotel met de zon.
In El Rompido was het vandaag om 9:33:29uur UTC-time dat de zon precies in de richting van de Astra 23,5 staat.
Het in de juiste richting zetten op deze manier werkt zo nauwkeurig, dat je met fijninstellen meestal geen betere signaalkwaliteit kunt bereiken.
In Portugal hebben ze in de winter UTC tijd en lopen 1 uur achter op de rest van Europa.
Als het bij jou niet lukt om de schotel zo goed in de richting te krijgen, kan het aan een aantal zaken liggen:
- de mast staat niet zuiver verticaal.
- je hebt het plakband niet precies midden boven op de schotel vastgeplakt.
- je hebt het plakband niet precies midden over de lnb geplakt die in de klem staat.
- de lnb-arm staat scheef op de schotel.

Het is toch een mooie waarde die je gekregen hebt voor de Astra 23,5 zo ver in het zuiden. Ik denk dat menig schotelaar in Nederland deze waarde niet haalt.




Dit bericht is bewerkt door Sprietje: 13 januari 2017 - 22:41


#11 Online Sprietje - Geplaatst: 13 januari 2017 - 23:14

Sprietje

    Sat4all verslaafd

  • Leden
  • 17550 berichten
  • LocatieRoosendaal en Costa Calida

9:44 uur was ook niet de juiste tijd. Dat had 9:34uur moeten zijn.



#12 Offline JeMa7749 - Geplaatst: 16 januari 2017 - 23:00

JeMa7749

    Aspirant lid

  • Aspirant leden
  • 10 berichten
  • LocatieEl Rompido Spanje

Hallo Sprietje,



Had de 23.5 Lnb al eerder optimaal  afgesteld (82-85%) signaalsterkte en vandaag de 19.2 Lnb  gemonteerd

met een signaalsterkte (85-89%) ben dus zeer tevreden met dit resultaat heb een prima beeldkwaliteit  bereikt.

Helaas de Spaun switch werkt alleen maar op poort A of lnb ingang 1,beide Lnb's hierop aangesloten en doen het prima .

Poort B of Lnb ingang 2, beide Lnb's geen reactie.Je denkt  dus meteen aan een defekte switch (is een nieuwe) !

Had echter nog een switch liggen (merk König) en ja dus, die reageert net zoals de Spaun, kan dit toeval zijn?

Had op de schotel ook al eens monoblocks gemonteerd :



Inverto black 4.0  Gr is voor de 9 en de 13 Gr Satelliet op aanraden van de Spaanse schotelboer (had ontvangst van de 19.2 en 23.5)

König            4,3 Gr (Had alleen ontvangst op 19.2 )terwijl er op de uitgang van de Lnb signaal van beide satellieten gemeten werd ?

Heb je enig idee wat dit zou kunnen zijn ? Heb nu de 23.5 op poort A aangesloten kan mijn vrouw tenminste

naar mijn man is klusser kijken .



Groetjes

   .

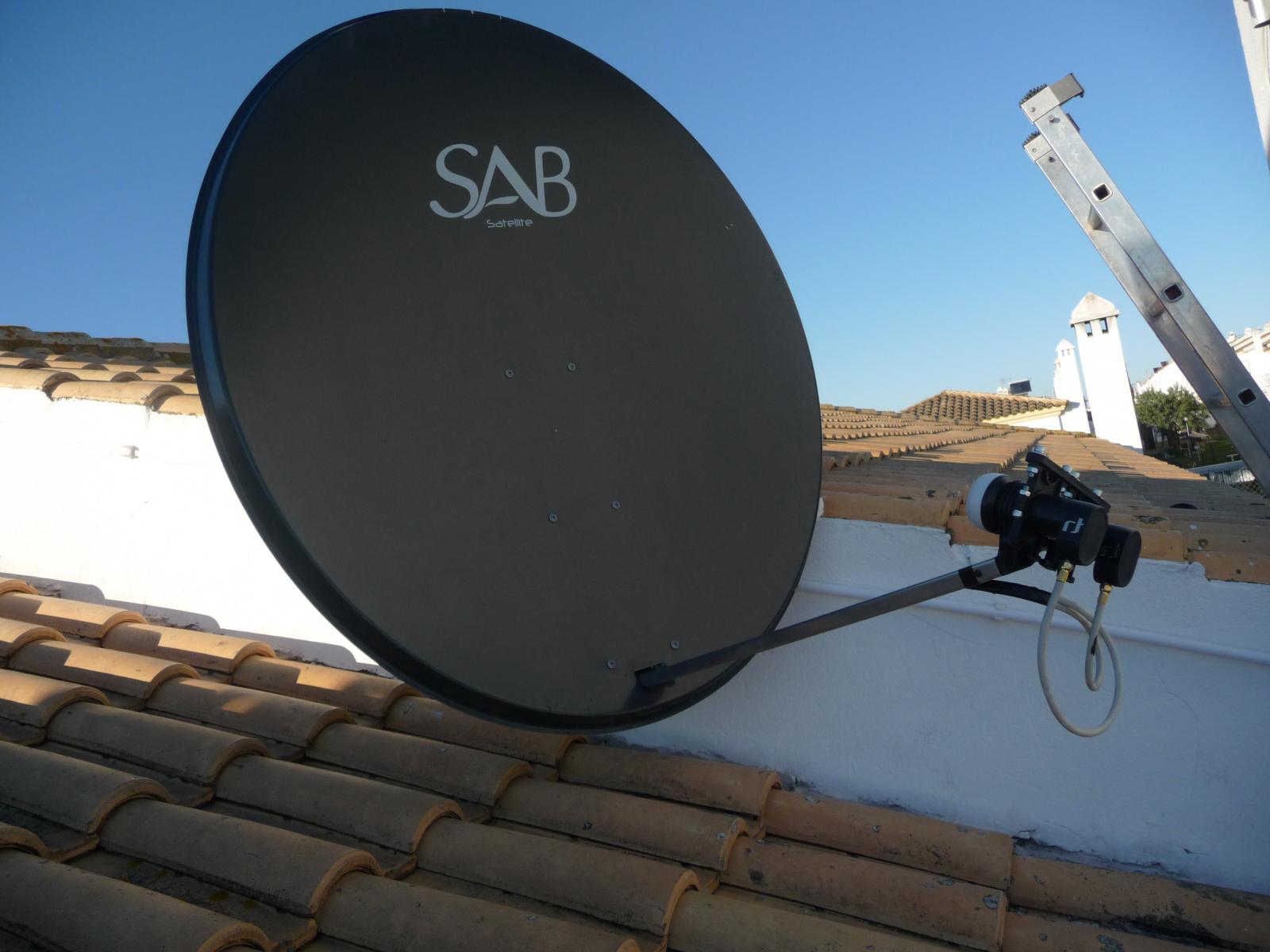

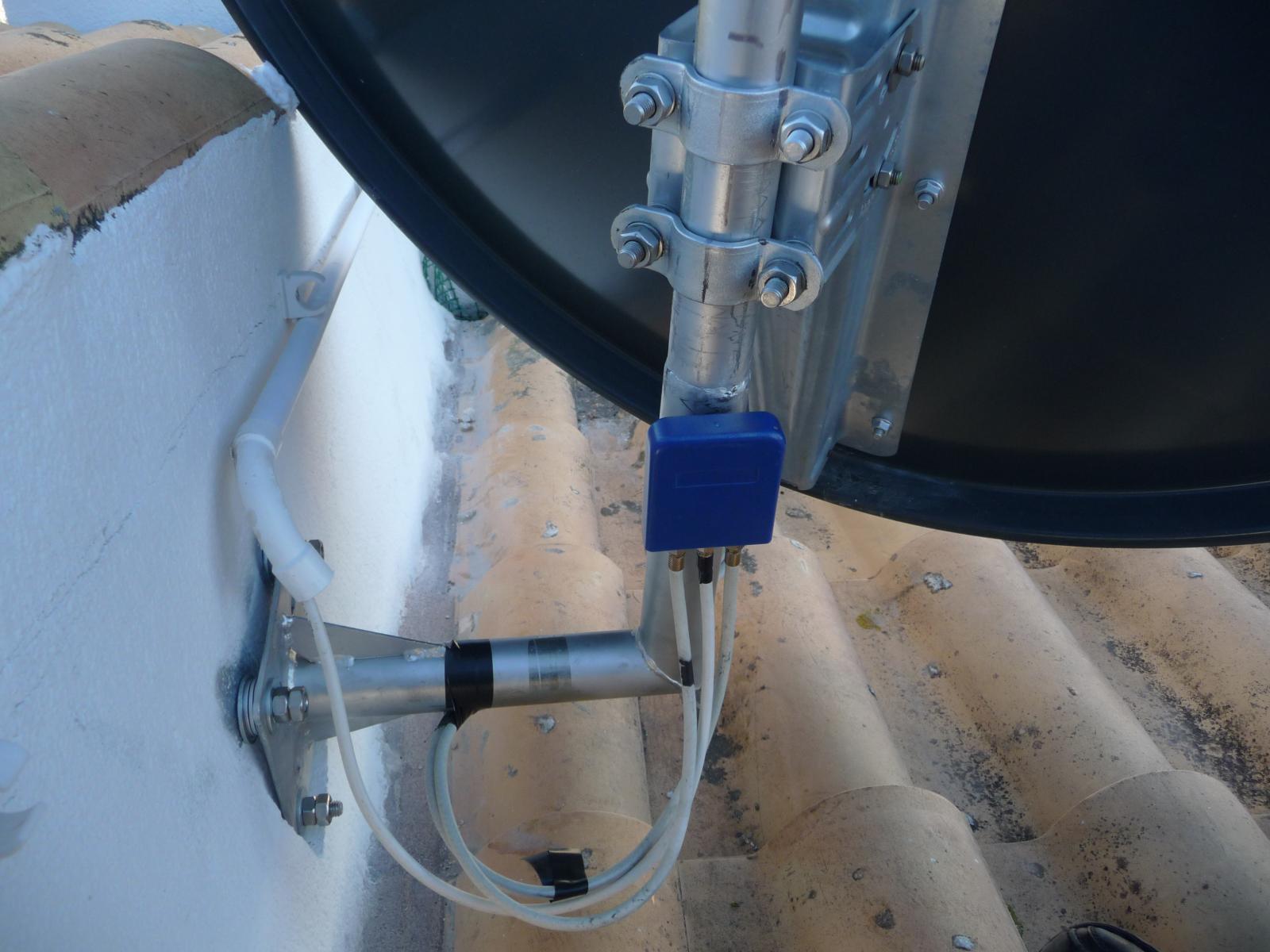

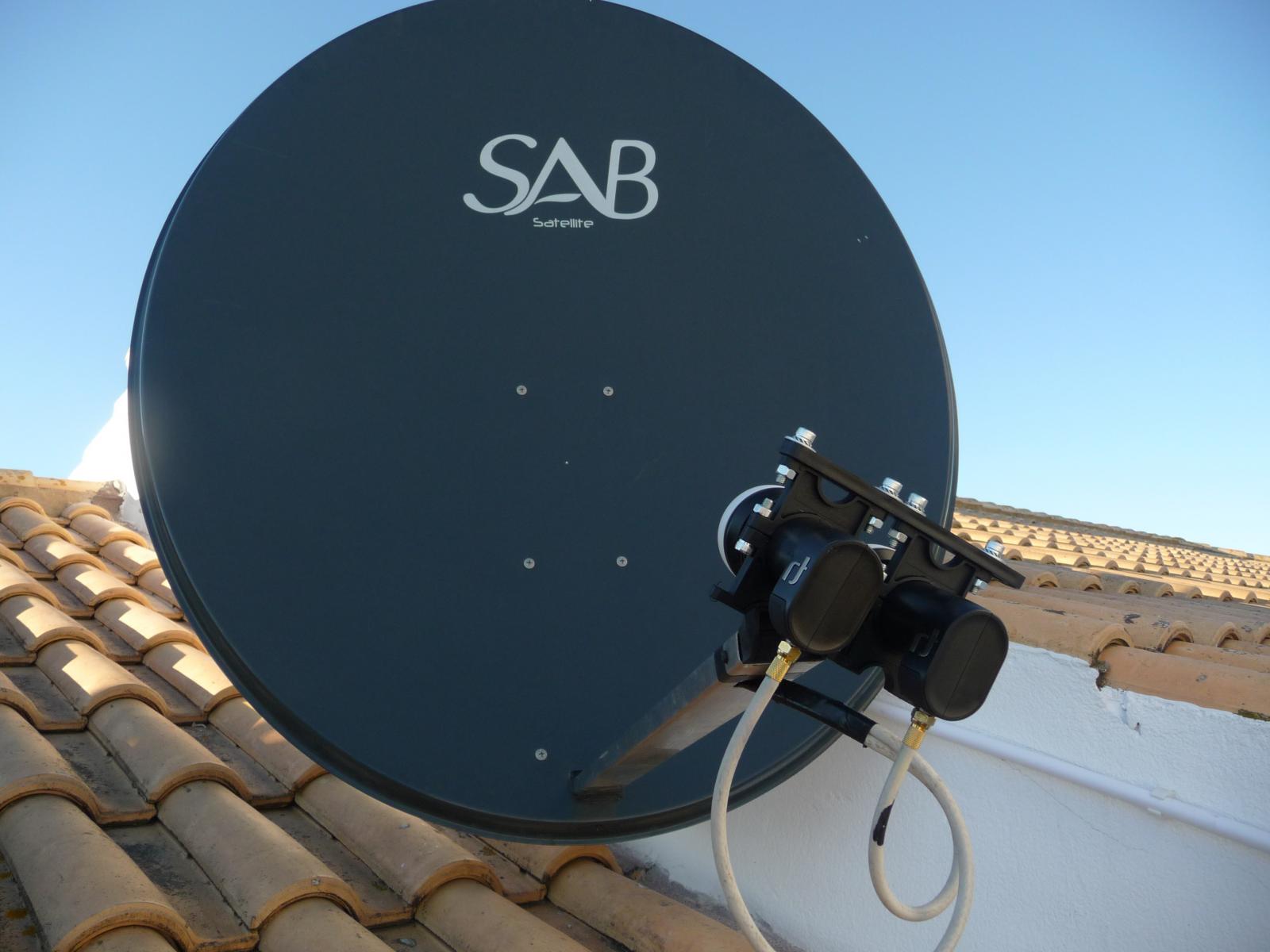

Bijgevoegd bestand  P1080023.JPG   121,59K   0 downloads Bijgevoegd bestand  P1080024.JPG   117,98K   0 downloads Bijgevoegd bestand  P1080026.JPG   150,79K   0 downloads



#13 Online a33 - Geplaatst: 16 januari 2017 - 23:11

a33

    Lid

  • Leden
  • 1010 berichten

Helaas de Spaun switch werkt alleen maar op poort A of lnb ingang 1,beide Lnb's hierop aangesloten en doen het prima .

Poort B of Lnb ingang 2, beide Lnb's geen reactie.Je denkt  dus meteen aan een defekte switch (is een nieuwe) !

Had echter nog een switch liggen (merk König) en ja dus, die reageert net zoals de Spaun, kan dit toeval zijn?



Geeft je ontvanger wel het goede diseqc-commando voor de switch?

Zonder een juist commando geeft een diseqc switch namelijk altijd het signaal van poort A door....



groet,

A33


Dit bericht is bewerkt door a33: 16 januari 2017 - 23:11

Life is a miracle...


#14 Offline JeMa7749 - Geplaatst: 16 januari 2017 - 23:20

JeMa7749

    Aspirant lid

  • Aspirant leden
  • 10 berichten
  • LocatieEl Rompido Spanje

Hallo A33,



Bedankt voor je informatie, ben helaas een leek op dat gebied weet helemaal niet hoe dat moet .



groetjes



#15 Online Sprietje - Geplaatst: 17 januari 2017 - 01:28

Sprietje

    Sat4all verslaafd

  • Leden
  • 17550 berichten
  • LocatieRoosendaal en Costa Calida

Als poort 2 van de diseqc-switch niet werkt, heb je misschien de satellietontvanger niet op diseqc 1.0 staan. Dat moet je instellen bij "schotel setup".

In Spanje wordt inderdaad het 4 graden monoblock van Inverto gebruikt, zie: http://www.inverto.t...1&id=251&cat=36
Bedenk echter wel dat de diseqc-volgorde anders is dan bij een duo-lnb.
Bij een duo-lnb is de Astra 19,2 positie 1 en Astra 23,5 positie 2.
Bij het 4 graden monoblock is dat juist andersom.
Astra 23,5 is positie 1 en Astra 19,2 is positie 2, zie de technische gegevens.
Verder is dat 4 graden monoblock voor een schotel van 80cm en werkt natuurlijk niet goed op een schotel van een andere maat.



Je moet nog wel de regenkapjes omlaag trekken.



Dit bericht is bewerkt door Sprietje: 17 januari 2017 - 01:31
