Satelliet opstelling met 4 LNB's

Aanbevolen berichten

Hallo iedereen



Ik zou de overstap willen maken naar satelliet maar ben nog iets te veel een leek om de ideale configuratie zelf te kunnen opmaken.

Ik wil werken met 4 LNB's voor Astra 1, 2, 3 en Hotbird te kunnen ontvangen. En met een decoder met 2 Dual DVB-S2 tuner zodat ik 'draadloos' kan streamen naar andere kamers.


De nodige voorbereidingen zijn getroffen mbt tot het trekken van de juiste kabels naar de leefruimte: 4 x KOKA 9TS en er is ook in elk van de andere kamers genoeg UTP punten getrokken.



Qua hardware was ik aan het denken aan volgende configuratie:

Wavefield Super HD 100cm

Wavefield multifeed - 4 LNB

1 x Inverto Multiconnect IDLB-QUDL20-MULTI-OPP Quad 23mm LNB

3 x Inverto Black Premium Quad 40mm lnb

4 x Spaun SAR 411 WSG DiSEqC switch SAR 411

VU+ Solo 4K - UHDTV hybride ontvanger ( 2 x Dual DVB-S2 tuners)

VU+ Zero



Is dit een afdoende opstelling?
Ben ik eventueel zaken vergeten?



Alvast bedankt voor jullie terugkoppeling.



JJW





Deel dit bericht


Link naar bericht
Deel via andere websites

Beste LLW

Welkom op dit forum

Een mooie rail maar hoe ga je die schuin stellen?
Ook moet je geen Inverto Multiconnect nemen. Die laten het afweten zodra er regendruppels op zitten. Gewoon 4x Inverto Black Premium.
In welke plaats komt de schotel te staan?


Deel dit bericht


Link naar bericht
Deel via andere websites

Bedankt voor de terugkoppeling Sprietje.



Ik heb geen idee hoe ik die rail schuin zou zetten, ik ging er eigenlijk van uit dat dit een complete oplossing zou zijn...

Hier komt mijn leek status direct naar boven :-)

Wat zou jij als rail op deze schotel zetten?



Goede tip over de LNB's. Ik dacht dat ik te weinig plaats ging hebben op de rail voor de correcte calibratie.



De setup komt te staan in Melle, België.



Elke tip is meer dan welkom.

alvast bedankt.

Deel dit bericht


Link naar bericht
Deel via andere websites

De rail moet in Melle 12 graden schuin staan en dat is toch niet niks. Dat gaat slecht uitpakken voor de twee buitenste lnb's als je de rail niet schuin kunt zetten.
Volgens mij bestaat er geen rail die in die schotel past en die je schuin kunt zetten.


Deel dit bericht


Link naar bericht
Deel via andere websites

Bedankt voor de tip.

Kan je me adviseren welke schotel met multirail geschikt is?

Het mag best 1 van een groter formaat zijn zoals de Super HD - 100cm, praktisch is dit geen probleem.

Ik wil gewoon zeker zijn van de beste beeldkwaliteit, in alle weersomstandigheden.

Naast de schotel zijn er nog zaken die ik gemist heb of die moeten aangepast worden?

Bedankt.

Deel dit bericht


Link naar bericht
Deel via andere websites

Als je een aluminium schotel wilt hebben, dan is de Gibertini OP 100 SE een mooie schotel. Deze is heeft een spiegelmaat van 94x101cm.
Daar kun je prima de multifeed-rail op plaatsen die schuin gezet kan worden, de MFK4-49. Ook hebben de lnb's hierop alle ruimte en kun je gewoon koppen gebruiken van 60mm zoals de Inverto Black Premium Quad.

Dit kun je allemaal terug vinden op de site van Gibertini, zie:
http://www.gibertini.it/index.php/en/antennas-uk/se-series
http://www.gibertini.it/index.php/en/accessories-uk


Deel dit bericht


Link naar bericht
Deel via andere websites

@ceesv
Ik heb deze overwogen maar heb me laten vertellen dat die best moeilijk is in het afregelen.

En gezien ik een complete 'noob' ben, wil ik het niet nog moeilijker maken dan het al is.



@sprietje

Goede tip dank je.

Ik heb wat opzoekwerk gedaan naar de aanschaf van deze antenne en multifeed rail maar ik vind niet echt een verdeler in de BeNeLux regio. (Ik weet dat er geen indicatie mag gemaakt worden naar een verkoopkanaal op dit forum maar misschien kan je dit via PM doorsturen?)
Voor wat betreft de multifeed rail, kan het zijn dat ik enkel de MFK4-40 kan terugvinden online? Is deze dan ook van toepassing voor de Inverto Black Premium Quad - 40mm. (maw is de MFK4-49 dan niet te groot?)



Bedankt.

Deel dit bericht


Link naar bericht
Deel via andere websites

De Wavefield multifeed rail is wel schuin te stellen maar gaat in stappen van 10 graden, maar door er een plastiek ring tussen te leggen kan je elke gewenste schuinte instellen.




Deel dit bericht


Link naar bericht
Deel via andere websites

Hallo satkijker

Dat wist ik niet dat die rail uit twee delen bestaat en dus schuin te zetten is.
Het zijn echter geen stappen van 10 graden maar stappen van 18 graden.
Bekijk de bijlage maar eens.
Er zitten 10 nokjes over 180 graden verdeeld. Elk nokje is dus 18 graden en dat is wel een hele grove instelling. Dan kun je er beter een ring tussen leggen. Als je de bout goed aan draait, vergaat de rail toch niet en het is een zeer degelijke rail.

Ik had al uitgerekend dat de rail in Melle 12 graden schuin moet staan dus dat is dat prima in te stellen.

Dus beste LLW, de Wavefield Super HD 100cm schotel is wel prima te gebruiken met de rail.
Gibertini is ook een heel goed merk  en volop in Duitsland te koop maar ik zou ook geen adres in Nederland weten.



Deel dit bericht


Link naar bericht
Deel via andere websites
Geplaatst (bewerkt)

Hallo Sprietje,



Die 18 graden klopt ik had verkeerd op de gradenboog gekeken.

Door Google te gebruiken met   wavefield super hd 100  krijg je adressen in Nederland.





Bewerking,   geld ook voor   gebertini 100

bewerkt door satkijker

Deel dit bericht


Link naar bericht
Deel via andere websites

De Gibertini L 100 is niet hetzelfde als de SE 100. Ik ken geen satellietshop in Nederland die de SE 100 verkoopt.


Deel dit bericht


Link naar bericht
Deel via andere websites

Goedemorgen

Ik heb ondertussen even Gibertini aangesproken en heb een verkoopskanaal gevonden. Deze zijn inderdaad het makkelijkst in Duitsland te vinden.

Ik denk te weten welke opzet ik me ga aanschaffen. (Dezelfde als initiële post maar dan met de Gibertini schotel en rail)

Voor wat betreft coax, welke raden jullie aan voor de bekabeling buitenshuis? Op welke waarden moet ik letten?

Zijn er ook zaken waar ik moet op letten mbt f-connectoren?



Ik hoop snel met de installatie te kunnen aanvangen en zal het verloop zeker delen. Ik zal nog genoeg hordes tegenkomen bij de afregeling :-D

Deel dit bericht


Link naar bericht
Deel via andere websites
Geplaatst (bewerkt)

In Duitsland koop je de Gibertini SE 100 al voor €99,-.
Het probleem is echter dat vele shops ze alleen maar binnen Duitsland leveren.

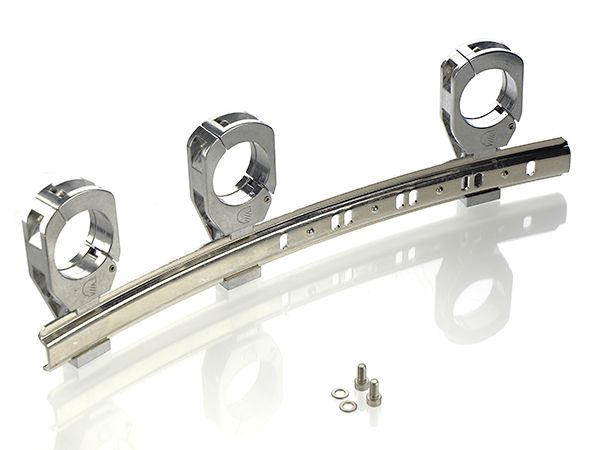

De rail verkopen ze in Duitsland onder de benaming: Gibertini-XP-MFP4-40-Sat-Multifeedhalter-4-fach, zie bijlage.
De reden dat er maar 3 klemmen op zitten is eenvoudig. Op de schotel die je koopt zit al zo'n klem dus heb je er totaal 4 ter beschikking.



Neem goede coax met weinig verlies en een hele goede afscherming, de Koka 9 TS. Die koop je in Nederland voor €0,88/meter per meter te bestellen. Bij een rol van 100m maar €0.86/meter.


bewerkt door Sprietje

Deel dit bericht


Link naar bericht
Deel via andere websites
Geplaatst (bewerkt)

Bedankt Sprietje.

Ik denk er wel aan te kunnen geraken, desnoods organiseer ik een daguitstap naar Duitsland :-D



ik hou jullie op de hoogte!

bewerkt door JJW
