triax 88cm 9e 13e 16e 19.2 23.5 28.2

[jann]

kan iemand voor mij de preciese afstanden bereken
triax 88cm met MegaSat Multifeed lnb s op absat rail
geen afwijkende afstanden maar de preciese afstanden
en met een lnb precies in het midden
wil zelf klemmen maken op de rails
utrecht

[Sprietje]

Beste jann



Ik wil dat wel voor je uitrekenen.
Wat is een absat rail? Bedoel je misschien een SAB-rail.
Schat ik het goed in dat je Speedclips gaat gebruiken?
Voor de verdeling om de buitenste lnb's even ver van het midden te krijgen is het niet ideaal om een lnb precies boven de arm te zetten.
Welke lnb wil je precies in het midden hebben, de 16e of de 19,2e?
Zet je de 19,2e in het midden dan komt de zwakke 9e verder naar buiten dan de sterke 28,2e.



[jann]

hallo sprietje

ja een sab rail met 22mm klem beugels

de verdeling maakt mij niet uit dan wat het beste is

[jann]

misschien moet ik ook nog ringen onder de buitenste beugels doen dat die iets hoge staan om de kromming te volgen van de satellieten baan

[Sprietje]

Die laatste opmerking dat zou kunnen dat het dan beter wordt. Ik vermoed van wel.

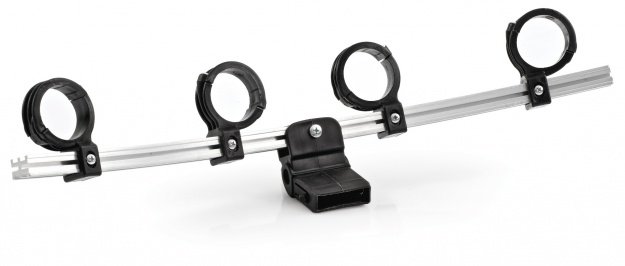

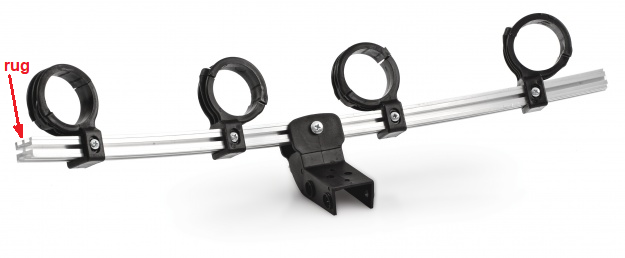

Maar hou je er wel rekening mee dat bij een SAB-rail er in het midden ook nog een groef zit. Je kunt de klemmen dan niet zo monteren als bij een Triax-rail.



13 april 2019 aangepast door Sprietje

[Ventura]

Kan uit ervaring vertellen dat een van de buitenste positie geen voldoende signaal ontvangt. Voor de betweters onder ons. Waar genomen en gemeten met een professionele satelliet meter.

[Sprietje]

Voor Utrecht op een Triax 88 moeten de volgende afstanden ingesteld worden:

- tussen de 9e en 13e           is 50,5mm
- tussen de 13e en 16e         is 38mm
- tussen de 16e en 19,2e      is 40mm
- tussen de 19,2e en 23,5e   is 54mm
- tussen de 23,5e en 28,35e is 61mm
gemeten aan de voorzijde van de lnb's van midden tot midden.



Ik adviseer je om voor de 9e, 23,5e en 28,35e normale lnb's te nemen bijv. Inverto Black Ultra Twin met de bijgeleverde lnb-klemmen van de SAB-rail.
Voor de overige lnb's de Speedclips die je op de rail schroeft.

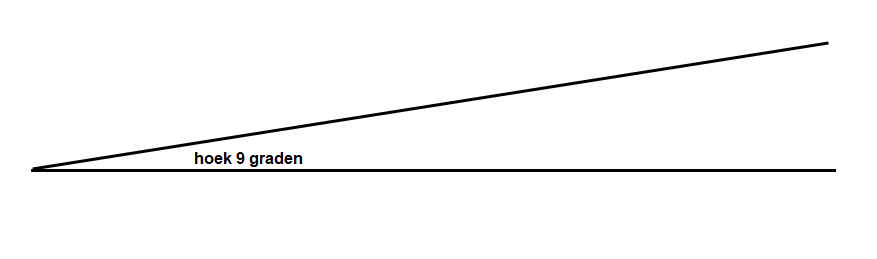

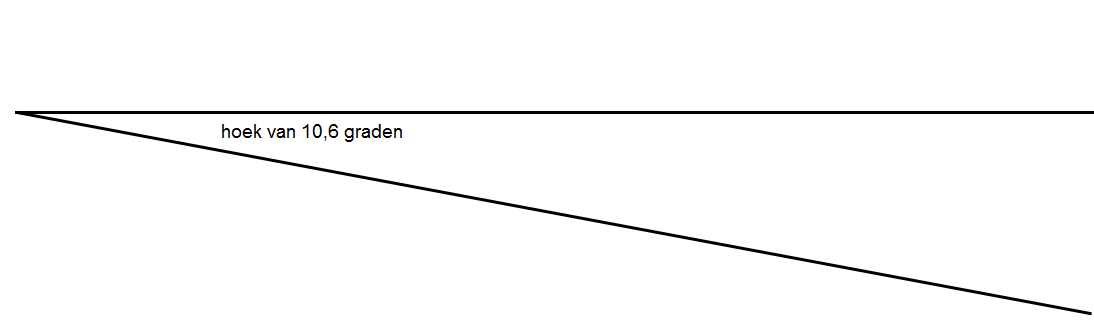

Ik adviseer je de 16e in het midden te zetten. De rail moet dan -9° schuin ingesteld worden. Kies je er voor om de 19,2 boven de arm te zetten, dan moet de schuinte van de rail -10,6° zijn.
Ik weet niet wat het hoogteverschil voor de lnb's zal zijn tussen de originele klemmen en de Speedclips. Misschien moeten de Speedclips iets opgevuld worden. Ik zou de lnb die in het midden staat 3mm lager zetten dan de twee buitenste lnb's.



De skew van de lnb's moeten als volgt ingesteld worden:
9e op          0°

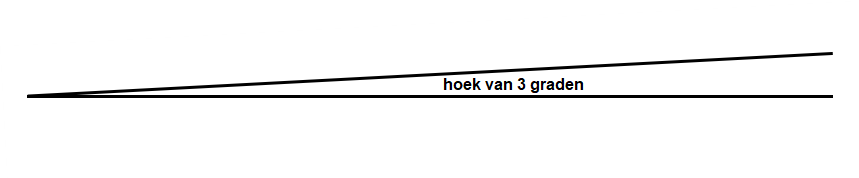

13e op       -3°

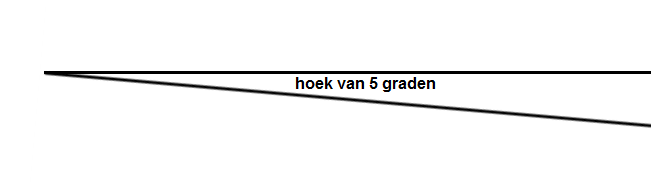

16e op       -5°
19,2e op    -3°
23,5e op    -6°

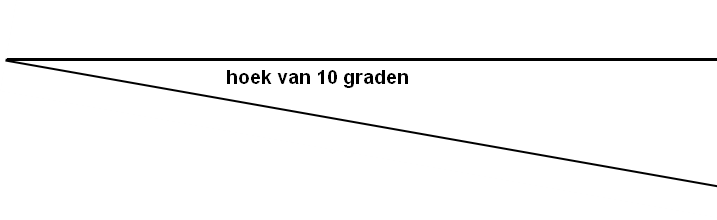

28,35e op -10°
gemeten t.o.v. verticaal, niet t.o.v. de rail

Om de Eutelsat 16e te vinden, zul je de elevatie van de schotel op ongeveer 29,5° moeten instellen.





14 april 2019 aangepast door Sprietje

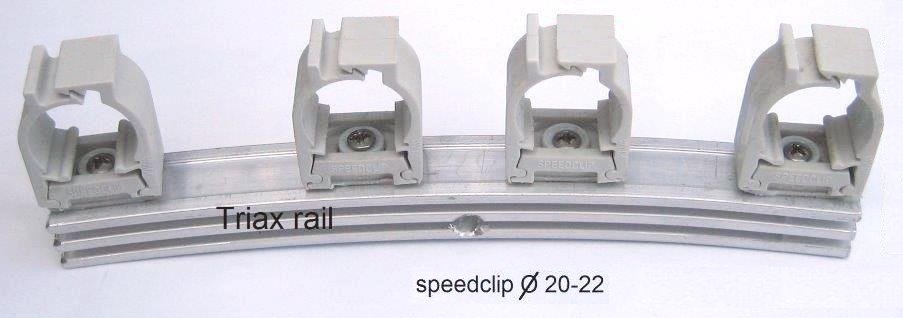

[Sprietje]

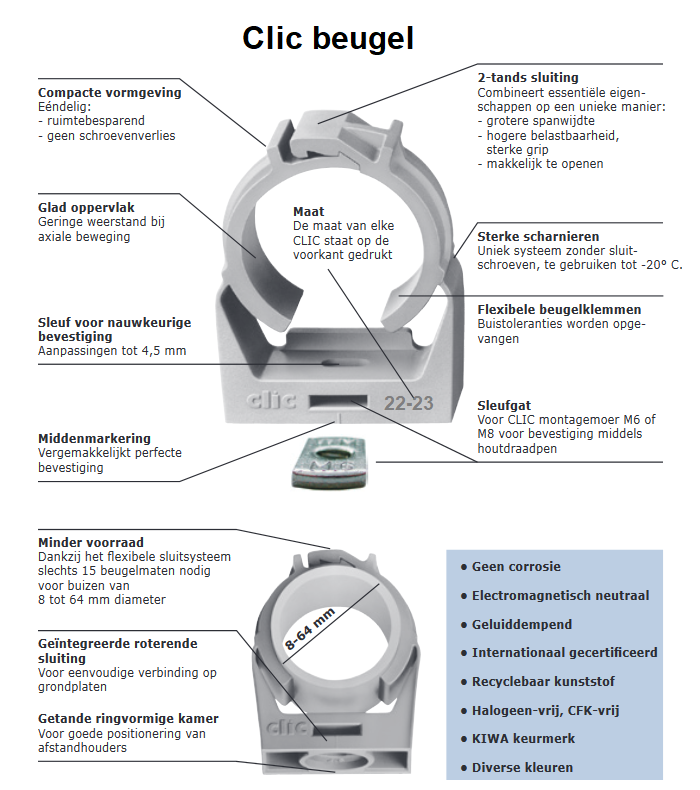

Deze zijn nog 4,5mm te verstellen in het slobgat.

[jann]

oke bedankt sprietje

voor de informatie ga er mee aan de slag
