ombouw cr-20 naar duet 2 wifi


Matchless

Aanbevolen berichten

  • Moderator

Ik heb met succes mijn printer (creality CR-20) een nieuw moederbord gegeven nl een duet 2 wifi .

Alle hardware werkt naar behoren maar ik heb ruzie met de firmware op 2 punten:



Ik krijg nl de hotend fan niet zo ver dat hij na een aantal lagen aangaat .

Dit was met het orgineel bordje wel zo. Na 3 lagen draaide die op 33% en een paar lagen later op 66% en dan naar 100%

Ander punt is dat als ik het model in het midden plaats bij Cura dan print hij hem helemaal naar links waardoor de print van het bed af geprint wordt.



Dit zijn beide software fouten maar ik zie het na 3 dagen niet meer.

Heeft iemand een cartesian printer (ender 3 pro of cr-10) en kan je mij de config.g file laten zien zodat ik zie wat er anders is in de file van mij>

Of ziet iemand wat de fout is?



hier mijn config.g

; Configuration file for Duet WiFi (firmware version 3)
; executed by the firmware on start-up
;
; generated by RepRapFirmware Configuration Tool v3.1.4 on Mon Nov 02 2020 12:52:17 GMT+0100 (Midden-Europese standaardtijd)

; General preferences
G21
G90                                            ; send absolute coordinates...
M83
M555 P1                                          ; ...but relative extruder moves
M550 P"CR-20 Duet 2 wifi"                             ; set printer name


; Network
M552 S1                                        ; enable network
M586 P0 S1                                     ; enable HTTP
M586 P1 S0                                     ; disable FTP
M586 P2 S0                                     ; disable Telnet

; Drives
M569 P0 S0                                     ; physical drive 0 goes forwards
M569 P1 S0                                     ; physical drive 1 goes forwards
M569 P2 S1                                     ; physical drive 2 goes forwards
M569 P3 S0                                     ; physical drive 3 goes forwards
M584 X0 Y1 Z2 E3                               ; set drive mapping
M350 X16 Y16 Z16 E16 I1                        ; configure microstepping with interpolation
M92 X80 Y80 Z400 E1025           		   ; set steps per mm
M566 X900.00 Y900.00 Z12.00 E120.00            ; set maximum instantaneous speed changes (mm/min)
M203 X12000.00 Y12000.00 Z180.00 E1200.00        ; set maximum speeds (mm/min)
M201 X500.00 Y500.00 Z20.00 E250.00            ; set accelerations (mm/s^2)
M208 X210 Y210 Z90 S0 				; set axis maxima
M208 X-65 Y0 Z0 S1 				; set axis minima
M906 X800 Y800 Z800 E800 I30                   ; set motor currents (mA) and motor idle factor in per cent
M84 S30                                        ; Set idle timeout

; Axis Limits
M208 X0 Y-10 Z0 S1                               ; set axis minima
M208 X220 Y220 Z230 S0                         ; set axis maxima

; Endstops
M574 X1 S1 P"xstop"                            ; configure active-high endstop for low end on X via pin xstop
M574 Y1 S1 P"ystop"                            ; configure active-high endstop for low end on Y via pin ystop
M574 Z1 S2                                     ; configure Z-probe endstop for low end on Z

; Z-Probe
M950 S0 C"exp.heater7"                         ; create servo pin 0 for BLTouch
M558 P9 C"^zprobe.in" H5 F120 T6000            ; set Z probe type to bltouch and the dive height + speeds
G31 P500 X4.8 Y0.5 Z2.5                            ; set Z probe trigger value, offset and trigger height
M557 X0:170 Y15:220 S20                        ; define mesh grid

; Heaters
M308 S0 P"bedtemp" Y"thermistor" T100000 B4138 ; configure sensor 0 as thermistor on pin bedtemp
M950 H0 C"bedheat" T0                          ; create bed heater output on bedheat and map it to sensor 0
M307 H0 B0 A135.9 C766.1 D0.7 V24.0
M140 H0                                        ; map heated bed to heater 0
M143 H0 S120                                   ; set temperature limit for heater 0 to 120C
M308 S1 P"e0temp" Y"thermistor" T100000 B4138  ; configure sensor 1 as thermistor on pin e0temp
M950 H1 C"e0heat" T1                           ; create nozzle heater output on e0heat and map it to sensor 1
M307 H1 A483.0 C153.1 D5.2 V24.1
M140 H0                                        ; map heated bed to heater 0
M143 H0 S280                                   ; set temperature limit for heater 0 to 120C

; Fans
M950 F0 C"fan0" Q500                           ; create fan 0 on pin fan0 and set its frequency
M106 P0 S1 H-1                                 ; set fan 0 value. Thermostatic control is turned off
M950 F1 C"fan1" Q500                           ; create fan 1 on pin fan1 and set its frequency
M106 P1 S0 H1 T45                              ; set fan 1 value. Thermostatic control is turned on

; Tools
M563 P1 D0 H1 F0                               ; define tool 1
G10 P1 X0 Y0 Z0                                ; set tool 1 axis offsets
G10 P1 R0 S0                                   ; set initial tool 1 active and standby temperatures to 0C

; Custom settings are not defined

; Miscellaneous
M575 P1 S1 B57600                              ; enable support for PanelDue
T1                                             ; select first tool



Een smartphone is een hulpmiddel, geen levensstijl

Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.

Link naar reactie
Delen op andere sites


  • Moderator

Vanacht heb ik de eerste print gewaagd door de print zo veel mogelijk rechts te laten printen. Daarvoor moest ik wel de x-as endstop voor de gek houden.

De print is wel over extruded maar dat is voor later.



Na enkele lagen draait de hotend fan wel weer vanzelf .wel van 0 naar 100% maar hij doet voor nu.



De documentatie van duet had ik al gevonden maar ondanks die doku lukt het me nog steeds niet om de print naar het midden van het bed te schuiven. Gekke is dat het alleen de x-as is.

En het vreemde is dat het homing en bed leveling wel goed gaat.

Een smartphone is een hulpmiddel, geen levensstijl

Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.

Link naar reactie
Delen op andere sites

  • Moderator

Pff... na een week toch gelukt..



Het probleem lag niet aan de ombouw maar aan de printer settings van cura.

Na het kiezen van creality ender 3 pro (die een duet moederbord heeft) print hij netjes in het midden :)



we zijn weer erg blij... zeker omdat de ombouw een echte verbetering is.



Een smartphone is een hulpmiddel, geen levensstijl

Kijk rond IN de wereld in plaats van voorover gebogen NAAR de wereld.

Link naar reactie
Delen op andere sites

  • 2 maanden later...
  • 2 weken later...

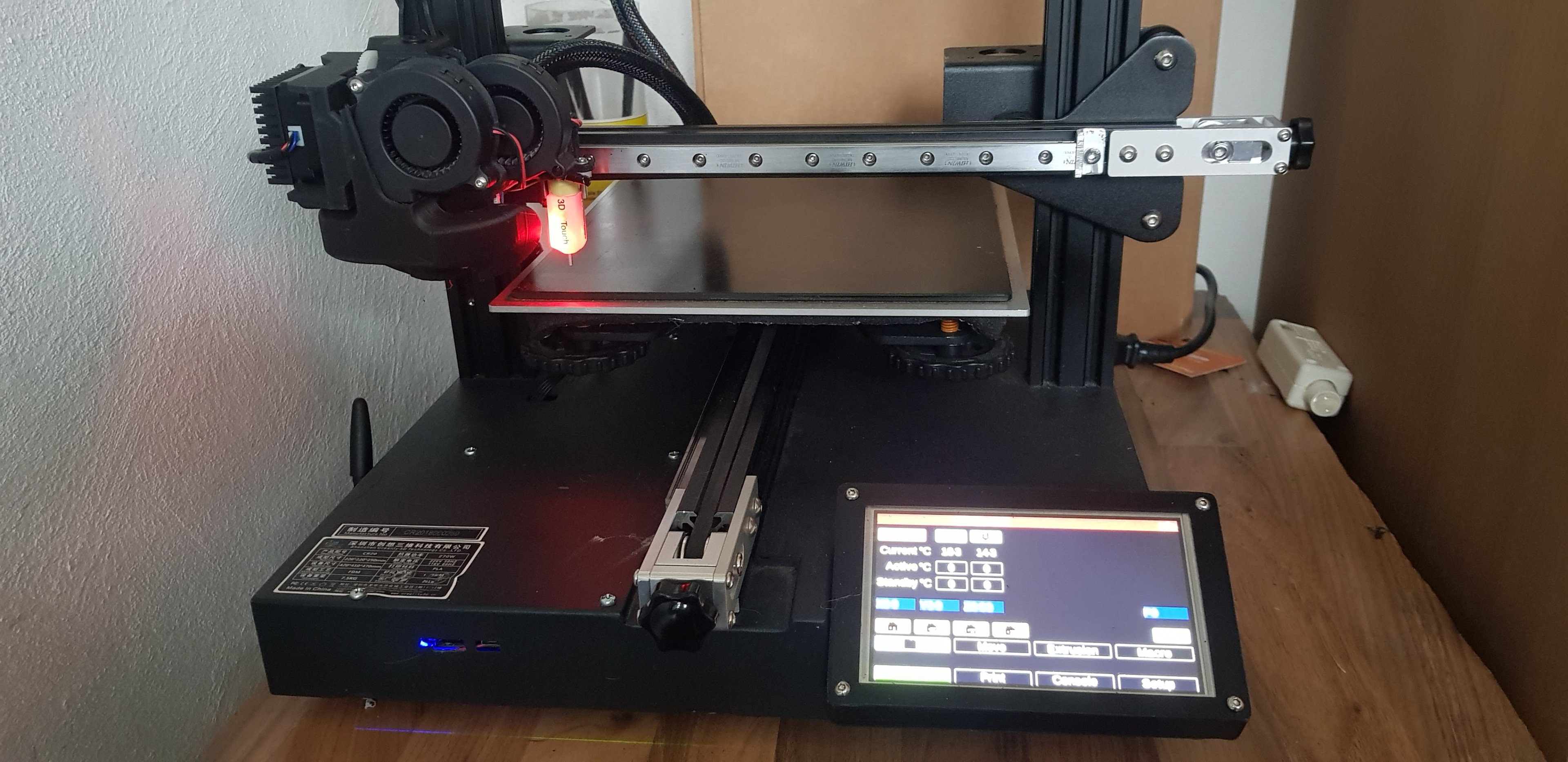

Ziet er strak uit.

Groet, Con. Gloeiende, gloeiende, een beetje humor moet kunnen, anders ga je maar ergens anders heen..
Sinds november 2023 glasvezel via Solcon (voor het laatst).

Internet/PC: modem/router Fritzbox en TP-Link accesspoint, switch (8), switch (4)

Intel Nuc i7 met W11, Intel Nuc i5 met Home Assistant, 17 Shelly's en 2 ESP-tjes.
