Bosch LA 1115 CV oplader

[Frans B]

Ik heb deze oplader, bij de multi tool. Ik heb 2 accu's (10.8v). Een oude en een nieuwe. Ik merk nu dat beide accu's zeer snel opgeladen zijn, volgens de lader. Echter, na 3 minuten gebruik gaat het rode lampje al branden. Ze worden dus niet goed opgeladen. Heeft iemand misschien het complete schema, of een modificatie voor deze lader?

[bellejt]

wat is google toch makkelijk als anderen het gebruiken :



https://elektrotanya.com/bosch_al_1115_cv_charger_sch.pdf/download.html



https://www.elektroda.pl/rtvforum/topic3568381.html



enzovoort

Edited March 18 by bellejt

[Frans B]

Dit heb ik natuurlijk allang gevonden. Maar dit is niet het hele schema. Ook op een RU site staat best veel info, maar nergens een schema, zodat ik misschien iets kan aanpassen ivm de oplaad stroom/spanning.

[bellejt]

dze al gezien : https://frpfreeet.com/product_details/26850427.html

[Frans B]

Nee, die had ik nog niet. Het lijkt veel op de 1115. Ik ga er eens mee aan de slag. Bedankt.

[ceesv]

Frans, kijk ook of de onderlinge cellen van de accu in balans zijn.

[Frans B]

Ik ga ze dus ook openmaken. Maar de ene is 12 jaar oud, dan andere gloednieuw (wel immitatie). Mooi klusje voor maandag op mn werk.

[ceesv]

Ik ben benieuwd naar de ontknoping.

[Frans B]

Dat meld ik zeker.

[mereltje]

[Frans B]

Veel belangstelling, bedankt alvast. Maandag ga ik de cellen checken, en ook de oplader. heb daar de middelen voor.

[mereltje]

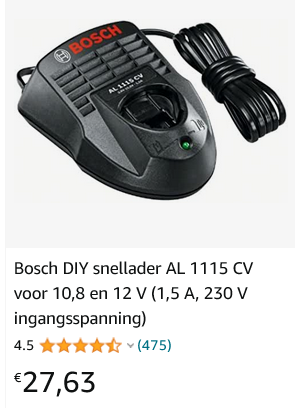

Een nieuwe is goedkoper dan een uur prutsen

[Frans B]

niet in de baas z'n tijd.....

[Frans B]

De accu's net getest. Deze zijn prima. De oplader ook open gemaakt, e.e.a. doorgemeten en getest, geen fouten te vinden. De oplaadspanning vind ik wel te laag, daardoor worden de accu's niet goed opgeladen. Nu zoeken met welke weerstand ik die kan verhogen.

[Frans B]

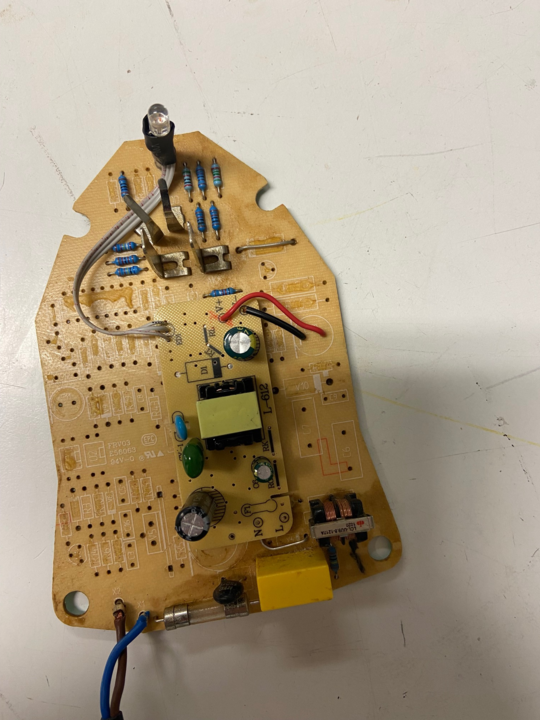

het resultaat. Oplader zelf is waardeloos, alles eraf gehaald en een 12,6V lithium-ion oplader gekocht en binnenwerk op de bestaande print gemonteerd. Werkt prima. Opgelost dus.
