[Zelfbouw] scheiding seriele poort i.v.m.Teller

[Nowtv]

Wie kan mij helpen bij het volgende probleem.

Ik gebruik een seriele poort van de computer om een telling te doen.

Hiervoor heb ik een scriptje draaien die netjes telt als ik twee pinnen kortstondig tegen elkaar druk.

Dit werkt gewoon zoals het hoort.



Maar.....

Als ik een lange kabel gebruik wil de kabel nog wel eens als opnemer werken en de poort hoog houden, en stoppen de tellingen.



Wat wil ik......

Ik wil op een simpele manier een soort relais oplossing maken en het liefst electronisch omdat het 24 uur per dag schakeld.

Dus een soort opto coupler die galvanisch gescheiden de seriele poort bedient, en waar ik een contact op aan kan sluiten met een bepaalde weerstand.

Zo kan ik door de weerstand te meten zien of de kabel en de opnemer in orde zijn.



En ik zou op het printje een led indicator willen zien die aangeeft als er een telling is, zodat deze 1 sec aan gaat.

De tijdbasis stel ik in op de opnemer, die kan ik instellen op het uitgaande signaal (no) (nc).

Zo kan ik dus ik een keer zien of het schakeld.

En heb ik een korte kabel naar de seriele poort, dus ben ik van het voor antenne spelen van de kabel af.

Natuurlijk moet dit worden gevoed, en dat graag via de usb poort, of een externe adapter 12 volt gelijk.

Wie kan mij hier helpen met een mogelijk schema om dit te maken.

Ik hoop op jullie hulp.



[Jan Ambers]

Waarom laat je de twee draadjes van je ser poort niet sluiten via een reedrelais?

De magneetkontakjes aan de ser poort en de spoel (polariteit checken) aan de kabel... Geen last van lange draad als je de spoel in de nabijheid van de PC zet... en de stroomafname is gering!

[Nowtv]

Ik neem aan dat die spoel dan ook een spanning nodig heeft.

Ik heb 12 volt nodig voor de opnemer, en wil die spanning ook gebruiken voor de electonica, of een usb voeding uit de pc.

Een reedrelais zou kunnen, maar ik denk zelf meer aan een electronische oplossing zonder bewegende delen.

of....

[Jan Ambers]

tJa waarom gemakkelijk als het ook moeilijk kan... vb via een PIC enz...

De reedrelais heeft idd een spanning nodig, maar is voorgepolariseerd, dus zal weinig stroom trekken en kan via USB poort, maar ik ben voorstander van de PC als standalone-box, is veiligst!



[iemand]

Ik heb wel een telrelais voor je.

Dan kan de PC uit ;-))

[Nowtv]

Nee het moet via de PC.

Omdat ik remote de tellingen moeten kunnen zien.

Een schematje over hoe en wat zou wel handig zijn.

Ik heb het liefst geen bewegende delen, maar een electronische oplossing.

Met een signalering als het contact geopend, of gesloten is.

Dan weet ik tot op het kastje of de opnemer werkt, en moet in het script er een telling bij zijn.



[Matchless]

je zou voor de opnemer een hall sensor kunnen gebruiken.Dat is hetzelfde als een reed relais maar werkt zonder bewegende delen.

[focus103]

Hallo Nowtv

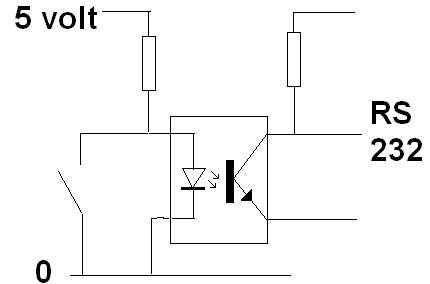

Ik heb een schema getekend voor een idee.

Ik weet niet hoe je RS232 gebruikt daar om is dat nog open.





peter



[Nowtv]

Focus 103 zou je dit kunnen vertalen naar een hardware schema en componenten.

Tevens een extra led die oplicht tijdens de activatie.

Wat ik me afvraag, kan een transistor zoals in zou schema wel werken om de seriele poort hoog en weer laag krijgen.

Omdat het zo niet galvanish gescheiden is.

Of zit ik er naast.

[focus103]

De led met transistor in het boxje is een optocoupler.

Dus daar zit de scheiding.

Welke inputs van de RS232 gebruik je ?

Ik weet niet uit mijn hoofd welke spanning en stroom een RS232 kan leveren, maar op internet is dat wel te vinden.

Je kan als je de spanning weet van de RS232 poort en de stroom die hij kan leveren de weerstand uit rekenen om de stroom te beperken.

Aan de ingang van de optocoupler kan je een led in serie zetten met de stroom begrenzings weerstand.

Spanning over een een led en optocoupler is (afhankelijk van de kleur LED 1,5 volt dus samen 3 volt.

Blijft er 2 over de weerstand staan met een stroom van 15mA wordt dat 330 Omh.

5 volt kan je uit je USB poort halen.

suc6

peter





[Nowtv]

Ik gebruik op de seriele aansluiting (9 polig)de pinnen 2 en 7.

Door deze kort te sluiten telt het script er een telling bij.

En kan ik deze per instelbare tijdbasis uitlezen.

De ingang is met een passieve of active IR set.

Deze geeft een normaal open signaal in rust.

Als de Ir wordt geactiveerd zal deze naar normaal gesloten gaan.

De triggering vanuit de fotocel is instelbaat mbt de tijd.

Deze staat op 0,8 seconden dat hij dus hoog blijft.

Dit signaal moet dus jou schema triggeren en deze moet dus pin 2 en 7 doorverbinden.





[focus103]

Hallo Nowtv

Je moet maar meten welke spanning waar staat als je programma gestart is.

Ik heb wat waarde in gevuld je zal moeten testen of dat goed werkt.

hier staat info over RS232 :http://users.telenet.be/peterna/osp/RS232%20cursus.pdf

[Nowtv]

Ik heb een beetje mijn bedenkingen bij dit schema.

Op de seriele poort wil ik een potentiaal vrij contact.

Dus (no) (nc) galvaninisch gescheiden.

Ik zie bij jou 12 volt via een weerstand ??.





[focus103]

Hallo Nowtv

Als je de documentatie van een RS232 poort leest zal je zien dat deze tussen de -15 en + 15 volt werkt.

daar komt ook de spanning vandaan voor de schakel transistor van de optocoupler.

Het is afhankelijk van de software die je gebruikt of DSR of DTR of RI of TX enzv een + spanning geeft of een - spanning.

Het is gewoon even meten als je programma gestart is.

peter
