Dx mogelijkheden met Dvb-t


Checkin

Recommended Posts

Ben nieuwsgierig of er mogelijkheden zijn om DVB-T signalen vanuit Engeland,( of andere landen) te ontvangen, met behulp van een Yagi antenne of een goede richt antenne.



Dit alles vanuit de omgevening van Haarlem.

Zo nu eerst een Bavaria na zoveel werk.

Link to comment
Share on other sites


Wat Engeland betreft zal je meer succes hebben na de switchover van analoog naar digitaal: Anglia vanaf eind maart 2011, London en Meridian in 2012 omdat dan het vermogen hoger wordt.

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link to comment
Share on other sites

Zat zelf te denken om een König UHF60KN te gaan gebruiken. (draaibaar)






König antenne voor de ontvangst van UHF signalen. Geschikt voor DVB-T signalen.

• Kanalen: 21-69

• Impedantie: 75Ohm

• Connector: f-type

• Versterking: 12dB

• Elementen: 46





Zo nu eerst een Bavaria na zoveel werk.

Link to comment
Share on other sites

Origineel bericht van: Checkin
Zat zelf te denken om een König UHF60KN te gaan gebruiken. (draaibaar)


König antenne voor de ontvangst van UHF signalen. Geschikt voor DVB-T signalen.
• Kanalen: 21-69
• Impedantie: 75Ohm
• Connector: f-type
• Versterking: 12dB
• Elementen: 46

Mooi ding, als je hem nog moet kopen zou ik gaan voor de grootste die je kan kopen, bijv. de Funke DC4591: 91 elementen, (max.) 18dB versterking. Zie bijgevoegd datablad.
Of van König de ant-uhf31-kn met 17dB versterking.
Laat je niet verleiden een actieve antenne te kopen die claimen een hogere versterking te geven, dat is dus inclusief de ingebouwde versterker. Die kan je bij een passieve antenne er ook nog eens bij doen.
Let ook op of je voor de gewenste zender horizontaal (zoals op de foto) of verticaal moet plaatsen.
Origineel bericht van: Checkin
Is het mogelijk om via google earth te zien waar alle dvb-t zendmasten staan zodat je makkelijk kan zien op welke afstand ze staan vanaf je eigen lokatie ?

Voor Google Earth kan je op de site Radio en TV ontvangst in Nederland voor de Nederlandse zenders een kmz downloaden.
En anders heb je misschien wat aan deze site.
Of kijk eens bij FM Scan.
Of op TVRadio Nord. Kijk maar eens bij Emetteur en dan de gewenste vlag.

278327-da-01-ml-UHF_Antenne_DC_4591_de_en_fr.pdf

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link to comment
Share on other sites

Thx voor de antwoorden en tips, kan ik weer verder ...



De ANT-UHF31-KN wordt me denk ik net ff te lang met een afmetingen: 222 x 50 x 42 cm

De ANT-UHF60-KN is iets mooier van lengte, afmetingen: 127x50x42 cm



Tevens een test gelezen over Yagi antenne's





Wil proberen om Belgie, Duitsland en Engeland binnen te hengelen (afst +- 109 Km, 119Km en 220 Km )



Zo nu eerst een Bavaria na zoveel werk.

Link to comment
Share on other sites

Ik zou wel een versterker bovenin hangen. Als je zeg 2 dB verliest in je kabel dan doet een antenne met 12 dB gain, opeens nog maar 10 dB. Als je bovenin een goede versterker hangt met een ruisgetal die minstens net zo goed is als die van je ontvanger dan hou je die 12 dB gewoon.

Bij digitaal is 1 dB het verschil tussen niets ontvangen en een ongestoorde ontvangst.

Link to comment
Share on other sites

Oke,

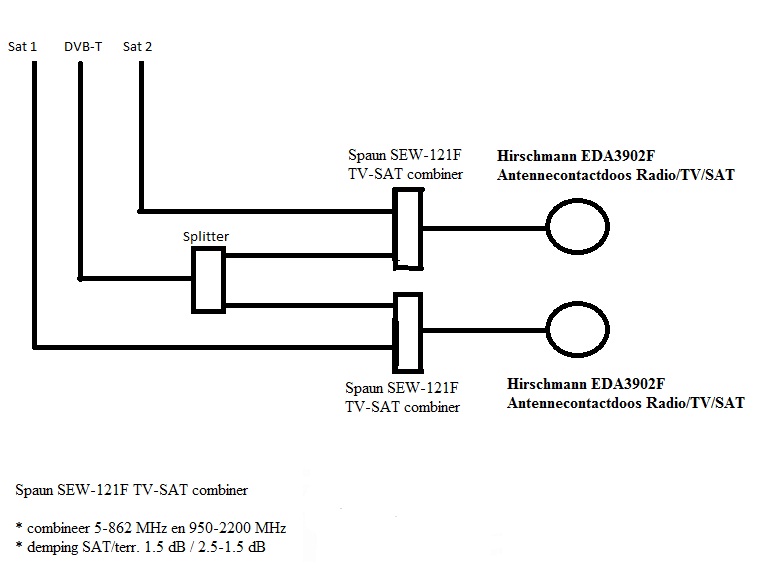

Een signaal versterker, is misschien wel iest om rekening mee te houden, mede omdat er naar schatting toch zo'n 40 meter kabel tussen zit, en dat het signaal gesplits wordt.



Onderstaande komt van antenneverterkers(punt)nl



Uitslag test Yagi antennes:



Model-> Signaal (%)/ Kwaliteit (%)

UHF41-KN -> 25 / 52*

UHF51-KN -> 27 / 56*

UHF60-KN -> 29 / 54*

UHF31-KN -> 30 / 59*



Omdat men de afmetingen van Yagi antennes nog weleens een probleem vindt, en je een aantal van de Yagi antennes eenvoudig kunt inkorten door gewoon het voorste deel niet te monteren, hebben we twee modellen ook getest zonder de voorste reeks elementen.



Ingekorte Yagi's:



Model Signaal (%) Kwaliteit (%) Lengte antenne cm

UHF41-KN (ingekort) 22 52* 52 (ipv 108)

UHF60-KN (ingekort) 25 49* 67(ipv 127)



De vermindering in signaalsterkte blijkt na inkorten dus zo'n 3 a 4%. In ons geval werd het signaal met de korte uitvoering van de UHF41-KN net iets te zwak, maar door de antenne alsnog buiten te plaatsen was de ontvangst weer prima.





Samenvatting Yagi antennes:

Prima ontvangst met alle modellen. Hoe meer elementen en hoe groter de antenne hoe hoger de sterkte van het signaal.



Voordelen van Yagi antennes:



•Geen voeding nodig (in tegenstelling tot actieve antennes)

•Sterke onderdrukking van stoorsignalen door de richtingsgevoeligheid (dus betere signaalkwaliteit)

•Ontvangst mogelijk van zeer zwakke zenders



Nadelen:



•Relatief groot afmetingen t.o.v. "gewone" antennes.

•De antenne moet goed gericht worden. Hoe meer elementen hoe belangrijker de richting.



* Opmerking: een klein verschil in kwaliteit zegt niet veel omdat de kwaliteit van het signaal al snel tot zo'n + of - 5% schommelt. Ik heb geprobeerd dit zo goed mogelijk uit te middelen.



Opmerking 2: Merk op dat Nederlandse zenders verticaal gepolariseerd uitzenden, de antenne moet dan ook verticaal gepolariseerd zijn (= elementen verticaal). Buitenlands zenders kunnen echter gebruik maken van horizontale polarisatie, de Yagi antenne moet in dat geval ook horizontaal worden gemonteerd

Zo nu eerst een Bavaria na zoveel werk.

Link to comment
Share on other sites

Tja als je lang gaat zoeken kom je ook weer ander antennes tegen ... dan wordt de keus weer moeilijker.







ant-uhf70-kn



Specificatie:

• Kanalen: 21-69

• Frequentiebereik: UHF-470~862 MHz

• Impedantie: 75 Ohm

• Versterking: 18 dB

• F-Connector, model afhankelijk van de dikte van de

coax kabel

• Elementen: 46

• Lengte uitgeschoven: 1842 mm




Zo nu eerst een Bavaria na zoveel werk.

Link to comment
Share on other sites

Nu hebben we het hier over antennes met een versterking van 12-18dB, bij Televés zelfs 19dB maar da's dan ook wel een flink exemplaar:






Maar bij Funke staan er passieve antennes vanaf 14 elementen met maar liefst 25dB versterking (FF3514):








Tot 27dB bij een 38 elements-antenne (FF4538)??






Volgens mij nogal ongeloofwaardig hoge waardes voor zulke kleine antennes.

Dit zijn de varianten zonder actieve versterker, deze hebben een 'A' in het typenummer.

Kan iemand dat verklaren of ontzenuwen?

Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 8.1

Xtrend ET10000: 2x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 8.1
Channel Master 180cm offset: 39.0°E-37.6°W, SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.

Link to comment
Share on other sites
