visiosat g4 met 4 quad lnb's geeft probleem op astra 3

[alfred de witt]

Met mijn jarenlange sat ervaring heb ik mijn buurman geadviseerd en geholpen met zijn installatie, een visiosat schotel met 4 quad lnb's merk alps en spaun 4/1 switches.

Op astra 1 is de ontvangst perfect, transponder 11893 een signaal van 8,9db.

Astra 3 ned 1 en 3 hd ontvangst goed zonder problemen, ned 2, sbs6 enz continu blokvorming en nauwelijks aan te zien. Er staat "voorlopig" een philps 7141 ontvanger die geupdate is, nieuwe kanalenlijst ingeladen enz.

Wat mij opvalt bij het uitrichten is dat wanneer je de arm iets optilt de signaal sterkte op a3 op de afgesteld transponder oploopt van 7,5 naar 8,3. Het opnieuw uitrichten voegt echter niets toe, signaal blijft 7,4 db en ontvangst op genoemde zenders is minimaal. Kabel is koka799, ligt goed.

Wat zou hier aan de hand kunnen zijn?

[Sprietje]

Beste alfred de witt

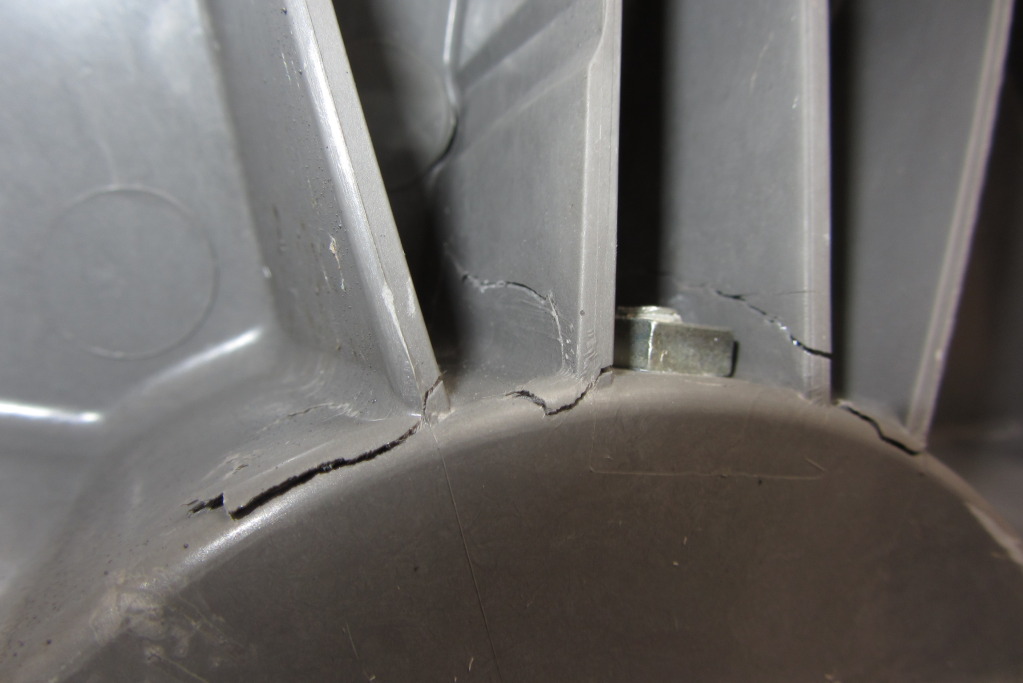

Een Visiosat Bisat kan het gewicht van vier ALPS quad-lnb’s helemaal niet dragen. De kans op uitscheuren van de polyester schotel is levensgroot, zie bijgevoegde afbeeldingen.

Je zult een dunne rvs-staalkabel (die ook gebruikt wordt om schilderijen op een rail op te hangen) moeten spannen van de lnb-arm naar de bovenzijde van de schotel. Hiervoor een klein gaatje in de lnb-arm boren en boven in de rand van de schotel.

Span deze staalkabel als je alle lnb’s hebt verwijderd om de juiste stand van de lnb-arm te bepalen.

[alfred de witt]

Ik heb de leverancier gevraagd of 4 quad lnb's een probleem waren en daarop was het antwoord nee, geen probleem. Dit heb ik zwart op wit. Ik twijfel uiteraard wel als ik hetgeheel zie. Kan dit echter ook het ontvangstprobleem op a3 veroorzaken waardoor er een andere afstand tussen lnb en schotel ontstaat waardoor de lnb niet helemaal recht meer in de schotel kijkt ?

[Sprietje]

Beste alfred



Het is niet alleen dat de afstand van de voorzijde van de lnb tot aan de schotel iets veranderd, het ergste is dat de lnb’s zakken. Hierdoor komen de lnb’s onder het brandpunt van de schotel te staan. Dit kan wel weer gecompenseerd worden door de elevatie van de schotel iets aan te passen maar het venijn zit hem in het feit dat de signalen niet meer in fase op de lnb aankomen die van de bovenzijde en de onderzijde van de schotel. Dit is ook tevens mijn bezwaar om op bijv. een Triax-schotel een SAB-multirail te nemen i.p.v. een Triax-multirail. Bij een SAB-multirail staan de lnb’s 19mm hoger en komen daardoor ook uit fase.



Een normale lnb met volwaardige feedhorn van ongeveer 60mm, kan deze mispositie nog redelijk goed opvangen, maar een ALPS-lnb met een feedhorn van slechts 1 lambda (is 1x de golflengte) is hier veel gevoeliger voor.



[alfred de witt]

ok, lijkt mij inmiddels een duidelijk verhaal. Ik heb iets onder de arm gezet en het beeld op ned 2 hd is dan ook meteen goed. Combinatie van de lnb en de schotel met iets doorhangen geeft dus dit probleem.

Ik ga de arm wellicht met visdraad vastmaken. Bedankt voor de info.

[Sprietje]

Visdraad lijkt me geen goed idee. Daar zit te veel rek in. Bovendien kan door zonlicht de draad na een paar jaar bros worden waardoor hij gemakkelijk kan breken.

Als je dunne staaldraad neemt, kun je die vastklemmen met bijv. het binnenwerk van een kroonsteentje, het messing gedeelte met de twee schroefjes.

31 oktober 2012 aangepast door Sprietje

[Seniorsatter]

@sprietje



Vroeger ... en dan praat ik over zo.n 50 jaar geleden, moest ik wel eens

de gaskabel van mijn brommer vervangen, er waren toen speciale nippels

te koop bij de bromfietshandelaar om de kabel mee vast te zetten.

Misschien zijn ze nog te koop.

[muppet]

Zoals sprietje al zei gewoon een kroonsteentje strippen draad er doorheen en vast schroefen werkt perfect en is snel en kost weinig

[alfred de witt]

ik ga een staalkabel gebruiken die in de fietswereld wordt toegepast. Zal hem asap bevestigen zodat het probleem opgelost is. Ik heb een klem die ik kan aandraaien waardoor het geheel goed en stevig vast komt te zitten.

Dit is wel een duidelijk min puntje voor de visiosat schotel.

[Marc-Sim]

Dit is dan wel degelijk een "minpuntje" voor de "leverancier" en zeker niet voor die Visiosat schotel (ivm met 4x Quad + Coax) !!

[rigave]

Hallo jongen, sorry dat ik hierop inhaak, maar heb ook hetzelfde probleem.

Dan niet zo erg als op de foto, maar mijn lnb's zijn ook een paar cm naar beneden.

Ik heb met de elevatie een beetje gespeeld, maar bij mij is de "regen reserve" dus weg.

Bij minste geringste regenbui heb ik al freezes.

Dus loop ik al een tijdje met een nieuwe (2e hands) of een versteviging.

Alleen vraag ik mij af waar ik de kabels bevestig dan het deel aan de kant van de lnb's.

Dus als je het niet te veel moeite kost plaats een foto aub.

[VuMAD]

Volgens mij lijkt het wel op de foto door een val te komen.

Als het door het gewicht van de lnb's komt dan kan hij nooit volgens mij aan de achterkant scheuren want deze drukken de arm naar beneden.

Maar zou dan aan de voorkant een breuk moeten zitten.

[VuMAD]

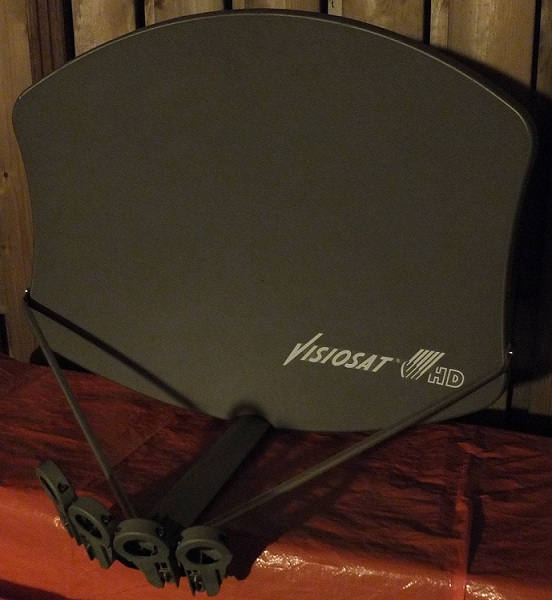

Zo kan het ook.

Is zowel horizontaal als verticaal stabiel.

Trouwens deze schotel die nog nieuw en ongebruikt is ga ik te koop aanbieden.

2 november 2012 aangepast door VuMAD

[Eduard07]

Volgens mij lijkt het wel op de foto door een val te komen.

Als het door het gewicht van de lnb's komt dan kan hij nooit volgens mij aan de achterkant scheuren want deze drukken de arm naar beneden.

Maar zou dan aan de voorkant een breuk moeten zitten.

Ik begrijp hier niet helemaal wat je zegt.



Als de arm aan de voorkant naar beneden trekt, wordt de arm aan de achterkant toch omhoog geduwd? En hij zit slechts met 1 schroef vast, dus er komt een enorme kracht omhoog te staan in de gleuf waarin hij zit als er sprake is van 4 quad lnb's.

[Sprietje]

Beste VuMAD



Dat heb je mooi gedaan. Nu zit het net zo stevig als bij een Visiosat Big Bisat. Hij staat nog in de spuitkabine zo te zien.

Ik heb de foto wat lichter gezet zodat hij beter te zien is. Tja, deze beugels zouden als optie door Visiosat leverbaar moeten zijn in het geval dat meer dan 2 quad-lnb’s gebruikt worden.

Maar heb je metallic lak gebruikt?

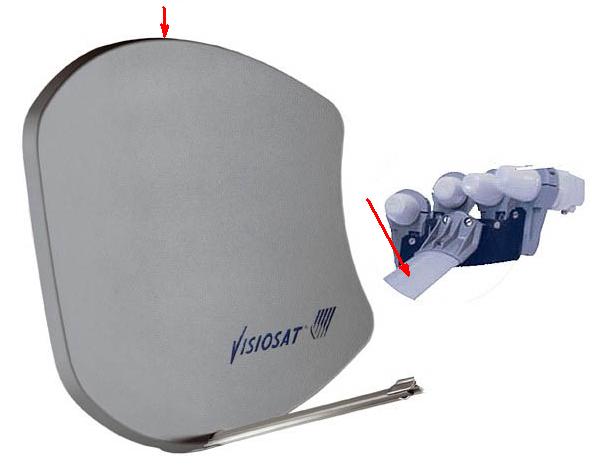

En @rigave, je boort een gaatje van 3mm van boven naar beneden door de lnb-arm op ongeveer 8cm van de lnb-klem en boven in de rand van de schotel. Daar span je een RVS-staaldraad van 2mm dik tussen die je met het binnenwerk van een klein kroonsteentje kan vastklemmen. Een klein rvs-ringetje tussen het kroonsteentje en de arm en de schotel is natuurlijk aan te bevelen. Andere soorten staaldraadklemmen zijn ook prima. Dit moet je natuurlijk doen voordat de lnb’s gemonteerd zijn zodat je de onbelaste stand van de lnb-arm fixeerd.
