Hoe kop vastzetten?

[Catalán]

Hallo,



Ik vroeg me af hoe je op de juiste manier een kop vastzet in een houder?

Moet de kop zo ver mogelijk van de schotel staan of moet men de kop vastzetten in het midden ?



mvg

[Gast Mimisiku]

Dat is proefondervindelijk. Gewoon proberen. Na de fijnafstelling van de schotel kun je de kop in de flens verschuiven. Kijken of er verschil is tussen de standen. Op de hoogste waarden permanent vastzetten.

[Emekli]

Veel voornamer is de z.g. "skew".

Die kan je afstellen als je eerst op volgende site zoekt:



http://www.***geen-reclame***/nl/azel_calc-params.html?satlo=19.2&user_satlo=19.2&user_satlo_dir=E&location=&la=36.03&lo=32.50&country_code=nl&diam_w=150&diam_h=150



Vul hier de juiste gegevens in en klaar.

Let wel op, de tekening gaat er van uit dat je achter!! de schotel staat.

[dirocca]

Hallo,



Ik vroeg me af hoe je op de juiste manier een kop vastzet in een houder?

Moet de kop zo ver mogelijk van de schotel staan of moet men de kop vastzetten in het midden ?



mvg

standaard, in het midden.

de winst die je kan halen door vooruit/achteruit te zetten is minimaal.



grtz Philip

[ceesv]

Het heen en weer schuiven is afhankelijk van de combinatie schotel-LNB.

Door het schuiven zet je de LNB precies in het brandpunt van de parabool reflector.

Aan de signaal sterkte zal je niet veel kunnen merken, maar aan de BER des te meer.



Veel gebruikers denken nog steeds dat de signaal sterkte de belangrijkste parameter is, maar vergeten dat de signaal sterkte meter een optelsom van gewenste en ongewenste signalen is (bijvoorbeeld van nabuur satelliet posities). Je kan een stabielere ontvangst met een grotere reserve hebben terwijl de ontvanger een lagere signaal waarde aangeeft.

Dit verschilt van ontvanger tot ontvanger.

Het verschuiven van de LNB in het brandpunt regel je bij voorkeur af met het constellatie diagram waarbij je ervoor zorgt dat de bits zo goed mogelijk in de kwadranten landen en de BER.

[Sprietje]

Bij een schotelontwerp wordt de lnb-arm en de lnb-houder zodanig gemaakt, dat het brandpunt van de schotel 35mm vóór het hart van de lnb-klem ligt.

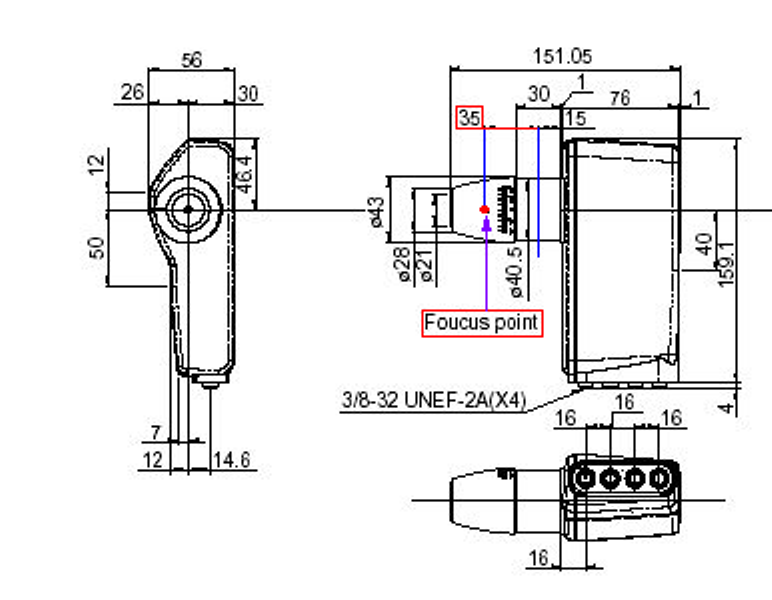

Dit is ook mooi te zien bij een specificatietekening van een ALPS-lnb, zie bijlage.

Daarin is te zien dat het midden van de nek 35mm van het focuspoint af ligt.

Je zie ook dat de nek een lengte heeft van 30mm maar er zijn ook diverse lnb’s die maar een neklengte van 28mm hebben.

De meeste lnb-klemmen zijn 20mm breed. Als je de lnb dus in het midden van de lengtespeling zet, heb je nog zo’n 4-5mm om de lnb naar voren af achter te schuiven om hiermee de beste signaalkwaliteit te kunnen vinden.

Er bestaan ook flink wat lnb’s met een veel langere nek, bijvoorbeeld ook de Long-Neck-lnb’s. Die zou je dus nog heel ver naar voren kunnen zetten maar helaas staat dan de feedhorn van de lnb veel te ver naar voren en zal hij het signaal slecht opvangen.

Bij gewone lnb’s kun je er normaal gesproken van uit gaan dat de voorzijde van de lnb 50mm voor het hart van de lnb-klem moet staan.

[Sprietje]

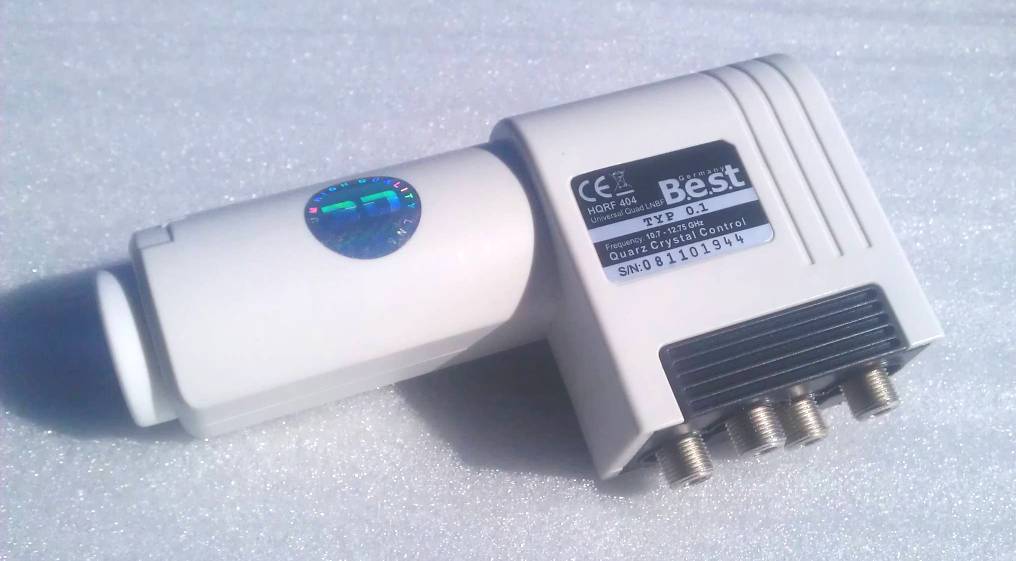

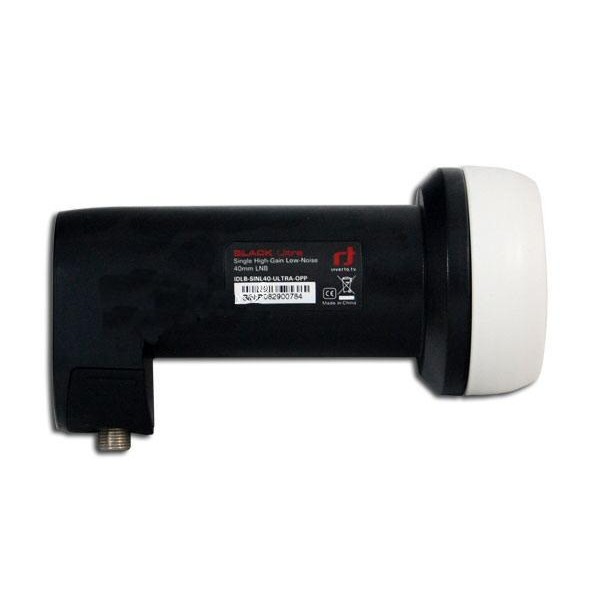

Hier twee voorbeelden van lnb’s met een lange nek die je dus heel er ver naar voren kunt schuiven maar wat dus niet moet.

Het is de Best Germany HQRF en de Inverto Black Ultra Single maar er zijn er nog veel meer.

Als richtlijn kun je dus altijd aanhouden dat de voorzijde ongeveer 50mm vóór het hart van de lnb-klem moet staan, bij sommige smalle lnb’s kan dat 5-8mm meer zijn zoals ook bij de ALPS te zien is.



LNB’s met een lange nek hebben een langere golfpijp waarvan beweerd wordt dat die beter presteert dan lnb’s met een korte nek.

12 januari 2014 aangepast door Sprietje
