Maximum E85 instellen

[Sprietje]

Beste svgoor

Sorry dat ik zo laat ben met de berekening maar ik heb het de laatste dagen erg druk. Nog veel meer mensen wachten op een berekening maar het komt er aan.

Stel de Maximum E85 als volgt af.
- zet de schotelskew op nul graden.
- zet de rail nu precies waterpas en zet de de rail met de twee bouten goed vast.
- plaats de lnb-houder van de Astra 19,2 tegen de arm aan.

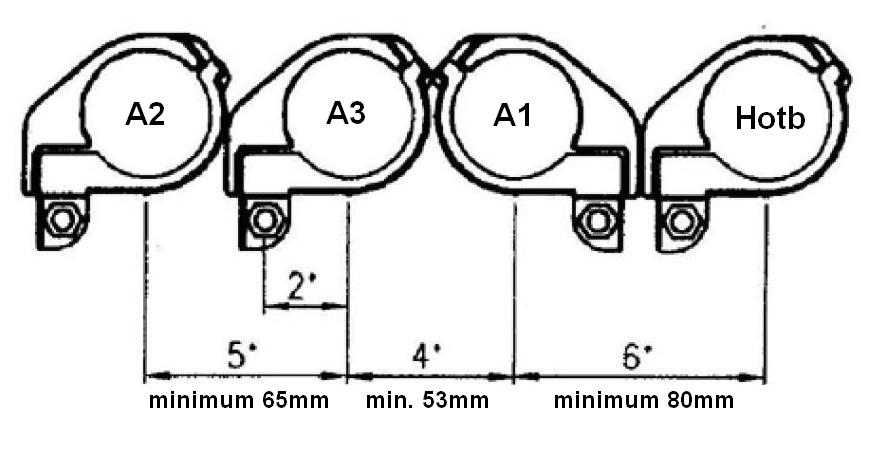

- stel de lnb's af op de volgende afstanden:
    tussen de Astra 19,2 en Hotbird 13 is 75mm
    tussen de Astra 19,2 en Astra 23,5 is 50mm
    tussen de Astra 23,5 en Astra 28,2 is 55mm
    d.w.z. gemeten aan de voorzijde van kuiltje tot kuiltje in de kap van de lnb.
- stel de schotelskew in op 11,3 graden.
- stel de skew van de lnb's als volgt in:
    Hotbird 13 op 7 graden
    Astra 19,2 op 4 graden
    Astra 23,5 op 7 graden
    Astra 28,35 op 10 graden
    d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, niet t.o.v. de rail.
- stel de elevatie van de schotel af op 28,6 graden.
- stel nu de schotel af op de Astra 19,2 op maximale signaalkwaliteit.


17 augustus 2016 aangepast door Sprietje

[Satfeeds-DX]

Dit zijn de berekeningen die ik heb ingegeven bij Satlex voor de locatie Delft. (28°E tot 13°E)

Deze worden gebruikt voor een wavefrontier, maar voor een Maximum E85 schotel zijn die ook van toepassing.

http://***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=28.2&user_satlo_east=&user_satlo_east_dir=E&satlo_west=13.0&user_satlo_west=&user_satlo_west_dir=E&location=52.06%2C4.31&la=52.013&lo=4.31&country_code=nl

Volgens deze berekening moet de skew van de E85 schotel staan op 100.7

Dus 10,7° naar het oosten draaien.



Satfeeds-DX



[Sprietje]

De skew-berekening van Satlex klopt niet.



En beste svgoor, controleer zeker wat de beste afstand van de lnb tot de schotel is, dat kan je veel signaalkwaliteit opleveren. Je kunt deze lnb's ongekend ver verkeerd zetten.

17 augustus 2016 aangepast door Sprietje

[svgoor]

Sprietje, top man, bedankt hoor, ga ermee aan de slag.

Bedoel je met afstand controleren, dat ik die lnb (kuiltje lnb) tot brandpunt schotel, moet nameten voor iedere LNB, en dan de 608mm aanhouden die voor de maximum E85 is opgegeven ?

[Sprietje]

Nee, controleer bij één lnb wat de beste positie is bij het naar voor- en achter schuiven van de lnb.

Bij normale lnb's met een kop is de beste positie meestal dat de kop 5-6mm van de lnb-klem af zit.

Bij deze lnb is er geen enkele aanwijzing en zul je minimaal bij één lnb de beste afstand moeten uitproberen tot de schotel waarbij je de maximale signaalkwaliteit hebt. De overige drie lnb's kun je dan op dezelfde stand afstellen.

[svgoor]

Alles gemaakt zoals berekend, mooi gelukt, ik krijg geen enkele melding op piep op mijn satfinder xsarius pro.

Ik vermoed dat ik de elevatie verkeerd heb ingesteld, dwz. 28,6 maar er zit geen markering pijltje op een van de zijkanten.

Midden van bout geprobeerd, en einde van basisstuk wat op de muurbeugel vast zit.



Hoe stel ik de elevatie nu precies af ?

[Erwinnaar]

Heb je de ontvanger ook juist ingesteld?

[Sprietje]

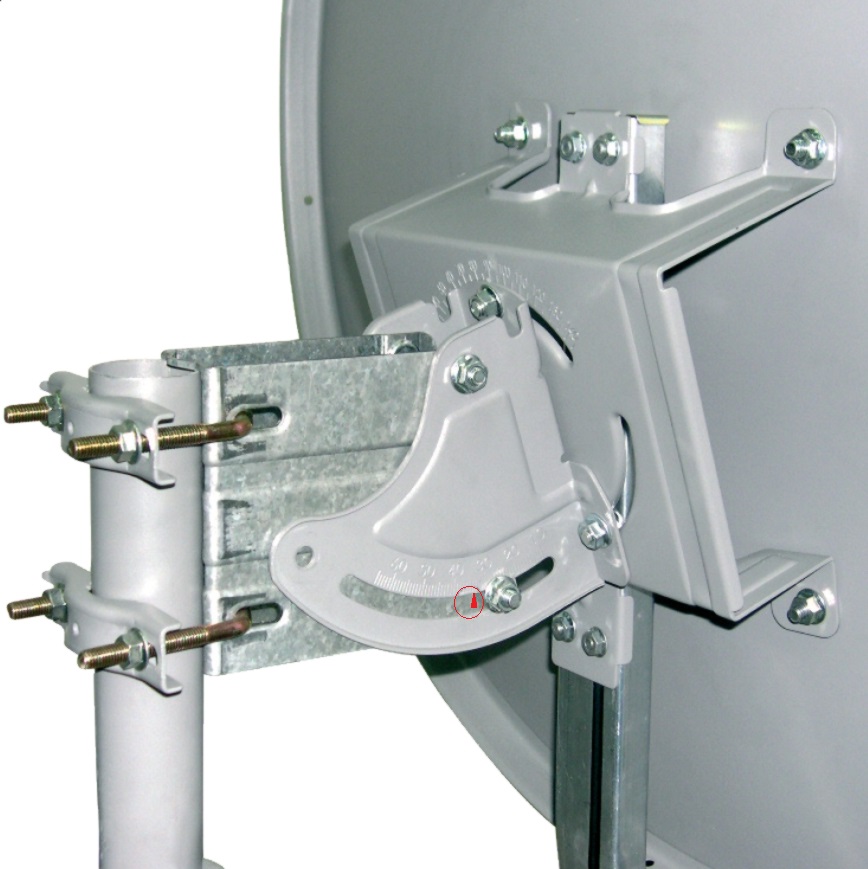

De elevatie stel je in met dit rode pijltje, zie bijlage.

Foto even aanklikken!

19 augustus 2016 aangepast door Sprietje

[svgoor]

Nog niet aan ontvanger gekoppeld, wel op de satmeter xsarius pro. Wellicht dat die instellingen niet goed staan.

Heb er een triple block van canaaldigitaal mee afgesteld poosje geleden. Nu met losse lnb,s misschien andere instellingen nodig. Ik meet per lnb dus nog geen switch er tussen. In triple zit een ingebouwde switch. Moet ik dus anders instellen op een losse lnb??

[svgoor]

ik heb een andere beugel. deze is meegecoat net als de schotel en er zit geen aanduiding op nabij rode pijltje in tekening.

[Sprietje]

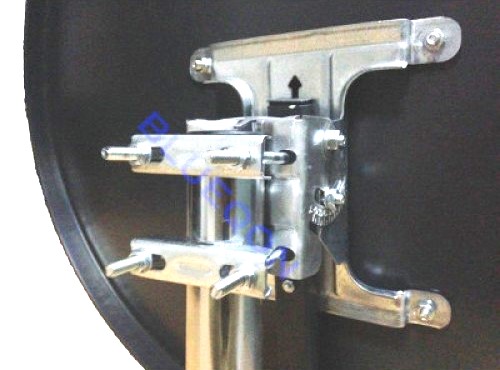

Heb je deze beugel?

[svgoor]

Nee, de beugel is zelfde als in eerdere foto maar dan zelfde kleur/coating als schotel zelf. Er zit geen pijltje of markering op

[svgoor]

Hulde aan Sprietje,



Ik heb de maximum uitgericht, en op de satfinder Xsarius, op 13 en 28 circa 13db, 19.2 circa 12 en op 23.5 16.5db

Mijn elevatie op de maximum staat op 31 graden, terwijl 28,6 was uitgerekend, ik heb de muurbeugel nagemeten en deze lijkt te waterpas te staan. Wellicht toch een mm naar voren.



Heb de config zo gelaten, aangezien ik lees dat 23.5 vaak zwakste is, bij mij is die het sterkst. Blij mee zijn, of betekent dit dat de schotel nog niet optimaal staat gericht ?



Doomt de volgende beginnersvraag op, ik heb in mijn Vu+solo2 alleen de 19 en 23 satelieten, op disecq a en b staan, ik kan voor poort c en d, waar ik de astra 2 en hotbird wil zetten, niets vinden, klaarblijkelijk zitten die gegevens niet in mijn ontvanger.



Hoe kan ik dat toevoegen ?



Alvast mijn dank.

[Sprietje]

Beste svgoor

Wat heb je aan de lnb-klemmen gewijzigd om de lnb's op 50 en 55mm afstand te krijgen?
Zou je daar eens een foto van willen maken?


[stevie-v]

Iik heb ook een Maximum maar ik heb meer dan 16db op o.a. De 28.2 ook al de andere satellieten hebben hogere waardes dan die van jou.
