De



Welk type Scorpion lnb?
Heeft die een kop met een diameter van 60mm?

De skew moet je instellen door de lnb met de wijzers van de klok mee te draaien als je naar de binnenzijde van de schotel kijkt.



Welke hoek bedoel je die je niet kunt vinden?


model x13s van scorpion, 40mm de hoek die ik niet vind is de elevatie hoek er staat geen pijl op.

Als ik in de schotel kijk dus van lnb naar schotel moet ik ze toch naar links draaien.?

8 november 2015 aangepast door jpsystem

[jpsystem]

De



model x13s van scorpion, de hoek die ik niet vind is de elevatie hoek er staat geen pijl op.

Als ik in de schotel kijk dus van lnb naar schotel moet ik ze toch naar links draaien.?

40 mm zijn ze

[Sprietje]

Ja, 40mm is de hals maar de kop is 60mm.
Je ziet zelf al dat het niet past met de maten die ik je doorgegeven heb.
Dit zijn de maten die het moeten zijn:
tussen de Hotbird en de Astra 19,2 is 76,5mm
tussen de Astra 19,2 en Astra 23,5 is 52mm
tussen de Astra 23,5 en Astra 28,35 is 57mm

Met koppen van 60mm kun je niet verder dan 59mm van elkaar. Je moet de zaak dan als volgt afstellen
tussen de Astra 19,2 en 23,5 is 59mm (tegen elkaar)
de Astra 19,2 komt dan 59-52= 7mm verkeerd te staan.
Daarom trek je die 7mm af van de afstand tussen de Astra 19,2 en Hotbird. Deze afstand wordt dan 76.5-7=69,5mm
De kop van de Astra 28,35 komt dus ook iets verkeerd te staan en wel 59-57=2mm.
Dus de schotel afstellen op de Astra 23,5!!!!

De elevatie afstelling van de schotel meet je op het schuine vlak waar ik de rode pijl bij heb gezet.
Even een plastic tekendriehoek van 30 graden er op leggen en dan de waterpas er op.


[jpsystem]

Ja, 40mm is de hals maar de kop is 60mm.

Je ziet zelf al dat het niet past met de maten die ik je doorgegeven heb.

Dit zijn de maten die het moeten zijn:

tussen de Hotbird en de Astra 19,2 is 76,5mm

tussen de Astra 19,2 en Astra 23,5 is 52mm

tussen de Astra 23,5 en Astra 28,35 is 57mm



Met koppen van 60mm kun je niet verder dan 59mm van elkaar. Je moet de zaak dan als volgt afstellen

tussen de Astra 19,2 en 23,5 is 59mm (tegen elkaar)

de Astra 19,2 komt dan 59-52= 7mm verkeerd te staan.

Daarom trek je die 7mm af van de afstand tussen de Astra 19,2 en Hotbird. Deze afstand wordt dan 76.5-7=69,5mm

De kop van de Astra 28,35 komt dus ook iets verkeerd te staan en wel 59-57=2mm.

Dus de schotel afstellen op de Astra 23,5!!!!



De elevatie afstelling van de schotel meet je op het schuine vlak waar ik de rode pijl bij heb gezet.

Even een plastic tekendriehoek van 30 graden er op leggen en dan de waterpas er op.



ok thanks ff checken maar de 28,35 komt dan op 59 tov astra 23,5.?

[Sprietje]

Ja ook de koppen tegen elkaar.

En de 28,35 is de gemiddelde positie van de Astra 2 satellieten op 28,2 en 28,5oost.

9 november 2015 aangepast door Sprietje

[jpsystem]

als ik de 30 graden afstel op de arm waar de lnb,s op zitten is dat hetzelfde.? als aan de achterzijde van de schotel.

11 november 2015 aangepast door jpsystem

[Sprietje]

Nee, dat is zeker niet hetzelfde.

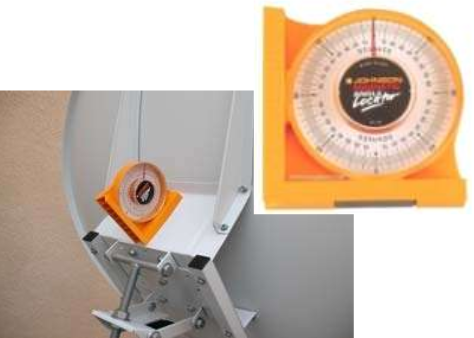

In afbeelding 1 zie je hoe je bij bepaalde schotels de elevatie moet afstellen.
Zo'n elevatiemeter (zie bijlage 2) koop je voor €5 tot 15,-
In jou geval waarbij de elevatie nagenoeg 30 graden is, kun je natuurlijk ook gewoon een tekendriehoek nemen van 30 graden.


11 november 2015 aangepast door Sprietje

[putemmer]

evt kan dit ook via een "Clinometer" meter op je smartphone

[jpsystem]

alles beeld behalve 23,5 dus nog verder spelen, alleen op auto motor en sport soms beeld op 23,5.

[Sprietje]

Dan moet je de zender AT3 ook al ontvangen want die ontvang je als eerste van de Astra 23,5.

[jpsystem]

Dan moet je de zender AT3 ook al ontvangen want die ontvang je als eerste van de Astra 23,5.

AT3 of AT5?

[Sprietje]

TA3, zie positie 239 van de CanalDigitaal zenderlijst.
https://www.canaldigitaal.nl/uploadedfiles/content/others/canaldigitaal-hd-zenderlijst-tv-radio.pdf

[jpsystem]

TA3, zie positie 239 van de CanalDigitaal zenderlijst.

https://www.canaldigitaal.nl/uploadedfiles/content/others/canaldigitaal-hd-zenderlijst-tv-radio.pdf

Yeb die doet het ook, dus zit ik in de buurt.? SNR 61%, DB 9,9 en AGC 39/41 %

[Sprietje]

Maak eens een foto van je schotel recht van voren genomen.

[jpsystem]

Maak eens een foto van je schotel recht van voren genomen.

hoe voeg ik deze toe.?
