Wat is het verschil tussen BIG BISAT Multifocus Antenne en Wavefrontier T90?


MEMOLY

Aanbevolen berichten


Schotels kun je in verschillende categorieën indelen.
In de categorie offsetschotels heb je normale offsetschotels en multifocus schotels.
Een gewone offsetschotel heeft in feite maar één brandpunt. Ga je daar naast zitten, dan wordt het signaal snel minder.
Multifocus schotels zijn speciaal ontwikkeld om over een breed gebied satellieten te kunnen ontvangen. Het signaal blijft over een veel bredere ontvangsthoek van de signalen redelijk constant. We spreken dan ook niet over een schotel met een brandpunt maar over een brandlijn.

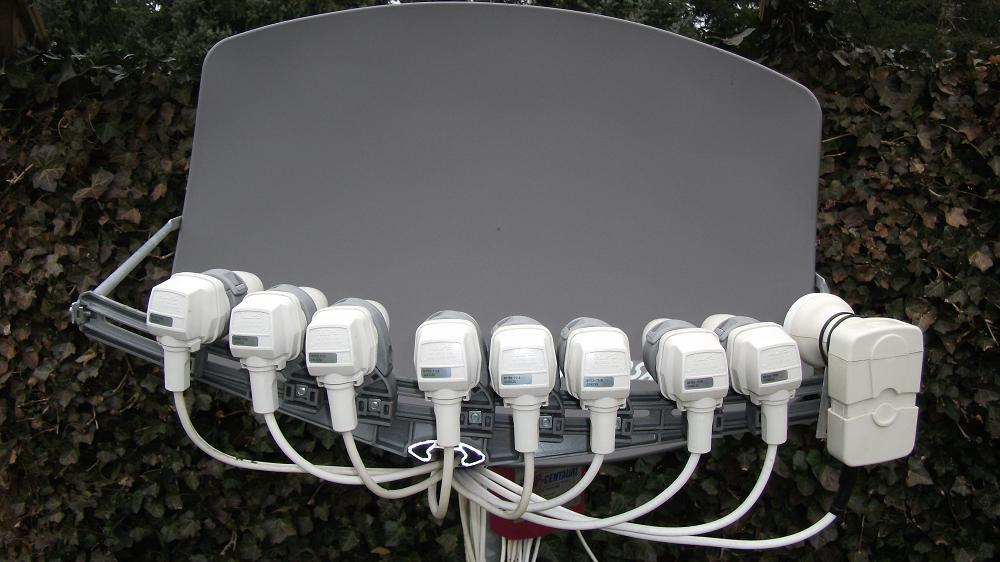

Het zou makkelijk zijn als je ook voldoende ruimte hebt om de verschillende lnb's op de rail te plaatsen om ook satellieten te kunnen ontvangen die dicht bij elkaar staan. Bij een normale offsetschotel wordt die afstand tussen de lnb's groter naar mate je een grotere schotel neemt. Een Visiosat Big Bisat is echter zodanig van afmetingen, dat je smalle lnb's nodig hebt om veel populaire satellieten te kunnen ontvangen.
Om dit ruimtegebrek voor de lnb's op te lossen, is er een schotel ontwikkeld met een gebogen hulpreflector. Behalve dat deze hulpreflector er voor zorgt dat de lnb's onder de schotel gemonteerd kunnen worden waardoor het gewicht van de lnb's en coaxkabels dicht bij de paal blijft, worden de signalen ook naar buiten gespreid waardoor toch voldoende afstand tussen de lnb's blijft zonder een exorbitant grote schotel nodig te hebben. Denk hierbij zeker aan de T55 maar ook aan de grotere T90.

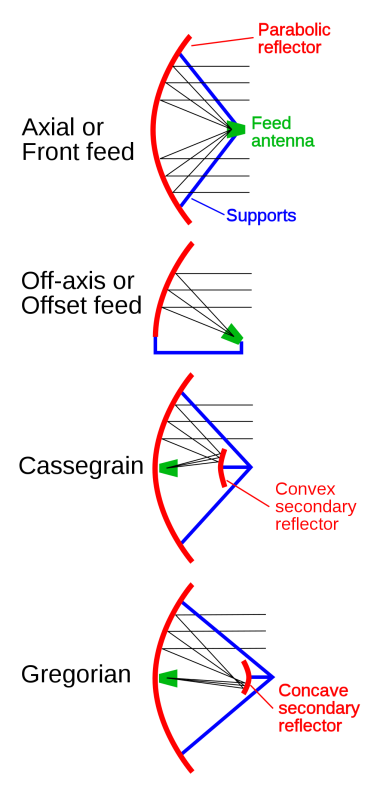

Het idee achter de Wavefrontier is afkomstig van het Gregorian-principe, maar dat geldt alleen voor een brandpunt. Om met een brandlijn te kunnen werken is dus een brede gebogen concaaf ontwikkeld. Het principe van de Wavefrontier heet Toroidal.
De volledige naam is Toroidal Multi-beam satellite antenna.





aangepast door Sprietje
  • Like 2
Link naar reactie
Delen op andere sites

  • Moderator

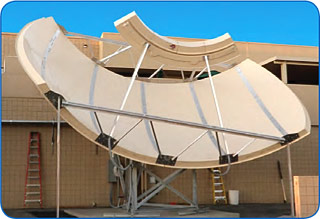

En wanneer deze te klein zijn en je nog wat ruimte over hebt is een simulsat antenne misschien iets voor je....



https://www.google.fr/search?q=Simulsat+5+Antenna+System&source=lnms&tbm=isch&sa=X&ei=bcKjVKGbEsy8UYKmgLAL&ved=0CAgQ_AUoAQ&biw=1920&bih=969

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link naar reactie
Delen op andere sites

  • 2 maanden later...

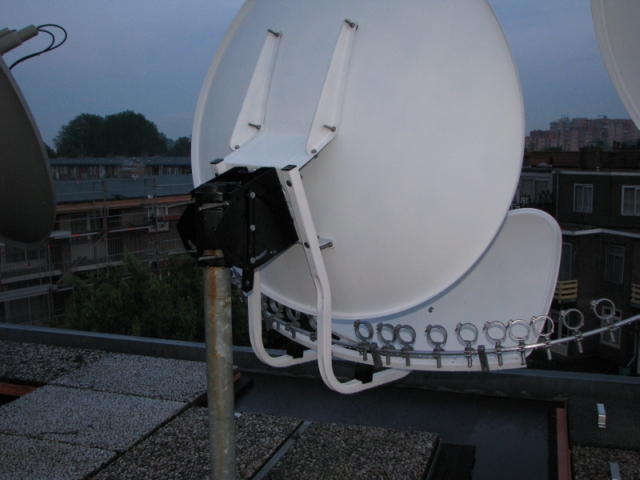

Die foto van de Wave Frontier T90 is mijn schotel. :D



Het is al een oude foto, want later had ik de schotel gemodificeerd met een compleet nieuwe lnb rail en een andere mount.

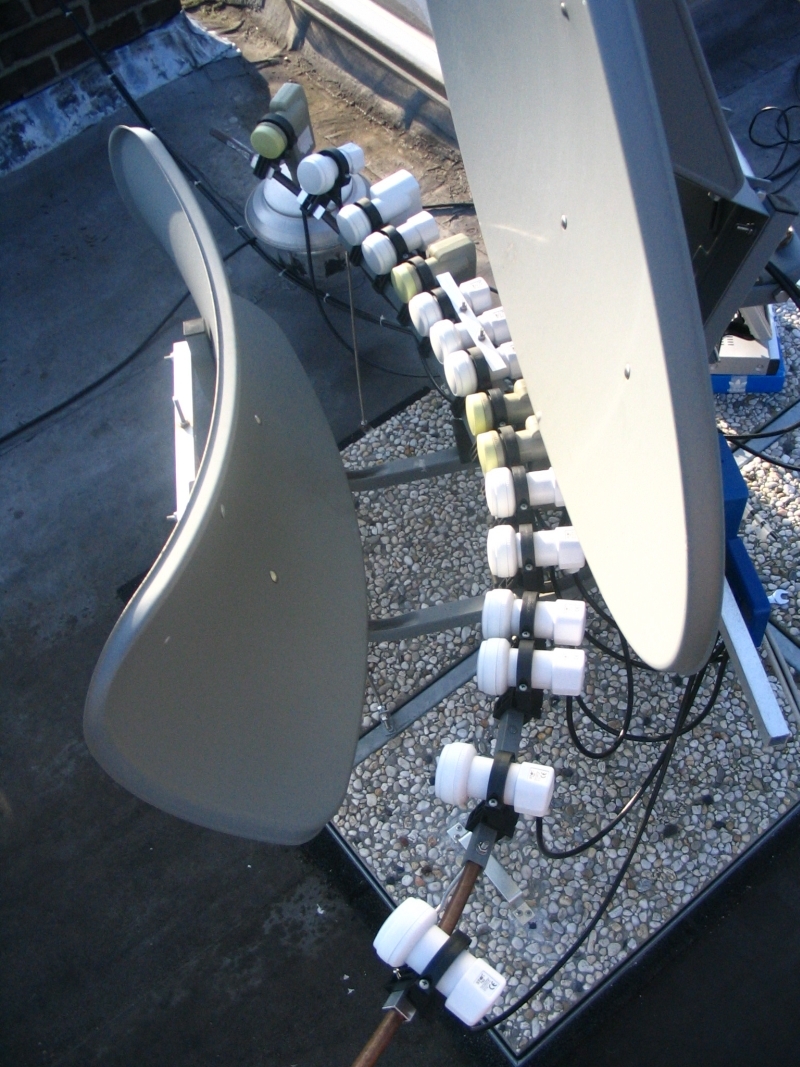

De nieuwe lnb rail is van aluminium en heb ik gemonteerd boven op de originele lnb rail. De nieuwe lnb rail bevat aluminium lnb houders, die horizontaal, verticaal en ieder in hoogte zijn te verstellen. Daarnaast zijn deze lnb houders smaller dan de originele lnb houders, waardoor de lnb's dichter bij elkaar zijn te plaatsen. De originele mount van de T90 bevat een grote bout om de elevatie te fixeren. Voor fijnafstellen is dit echter een lastige klus. Daarom heb ik een andere mount gebruikt.

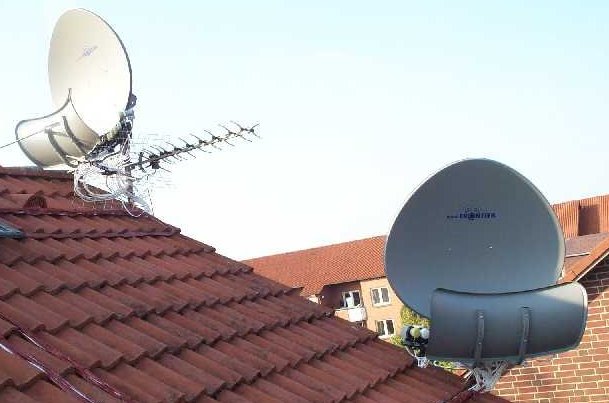

Op het moment dat ik deze aanpassingen deed had ik ook alle metalen delen van een nieuwe laag verf voorzien. Nu na een aantal jaren beginnen de schotels en de armen er tussen toch weer te roesten. Momenteel heb ik 20 lnb's op mijn rail. Dat is van 28.2 oost tot 30 west. De lnb's op 28.2 oost, 23.5 oost, 19.2 oost en 13.0 oost gebruik ik het meest. Doordat 23.5 oost en 28.2 oost behoorlijk op het uiteinde van de rail staan heb ik weinig regen reserve. Als de schotel en de lnb's perfect zijn uitgericht heb ik geen last van een pittig regenbuitje, maar na verloop van tijd (een paar stormpjes) raakt de schotel toch steeds een beetje uit het lood en moet ik weer het dak op om de boel opnieuw uit te richten. Ik ben nu aan het nadenken over een andere oplossing. Misschien een nieuwe T90 of er een Big Bisat naast zetten voor mijn meest gebruikte satellietposities.

Dreambox DM500 (2x), DM7000, DM7025 - MaxPlus HTS 2100S - T90 met 16 lnb - Triax 150 Prime Focus met BSC621-2 lnb - Fibo 120 op Jaeger HQ 1224 SMR-EL met Invacom SNF-031 lnb - Spaun switches.



Link naar reactie
Delen op andere sites

Mooi gemaakt @Smile. Dan kun je ze inderdaad makkelijk dicht bij elkaar zetten.

Je weet dat hoe verder de lnb's uit het midden komen te staan, hoe minder de versterking wordt die de schotel geeft.

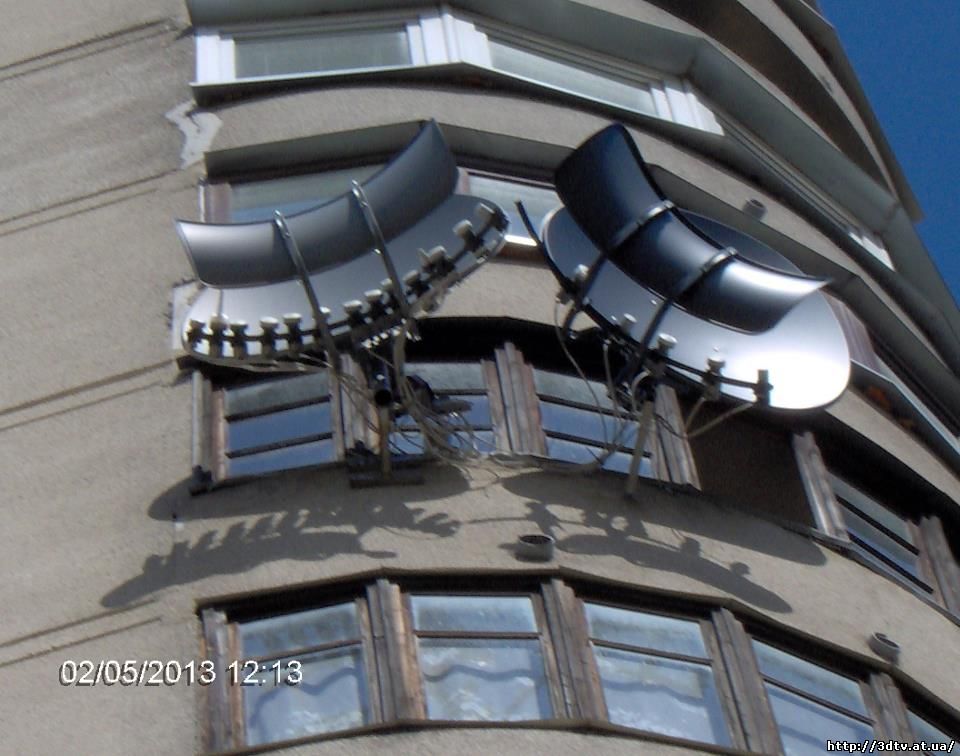

Sommige mensen plaatsen twee WaveFrontiers T90 schotels. Eén op het oosten gericht en één op het westen gericht. Dan hoeven de lnb's niet zo heel ver uit het midden te staan en hou je een veel ruimere versterking over.
Als je niet verder gaat als 40 graden Azimuth per T90, dan hou je een versterking over gelijk aan een 75cm-schotel, zie de bijlage in dit bericht: https://www.sat4all.com/forums/topic/345304-t90-binnenkort-welke-satellieten-zal-ik-inrichten/

Wel een dure hobby maar ja, als je het leuk vindt mag het wat kosten, niet?



Link naar reactie
Delen op andere sites

Ja, hier heb ik ook over nagedacht. Het knutselen aan schotels is mijn hobby. Dat ik op deze manier zo'n 10.000 zenders kan ontvangen is mooi, maar ik ga echt niet de hele avond zitten zappen. Hoeveel lnb's kan je op een aangepaste T90 kwijt was de uitdaging. Welke problemen zou ik ondervinden? De T90 is een redelijk betaalbare schotel. Voor iets meer dan 100 euro is het al te koop. Wat het duur maakt is de keuze voor de lnb's en de andere zaken, zoals switches, f-connectoren en kabels. Het is een redelijk degelijke schotel, maar als je 20 lnb's plaatst (waarvan een aantal quads) en lekkere dikke Belden kabel, dan wordt het geheel zo zwaar, dat extra ondersteuning nodig is van de subschotel. Een bijkomend voordeel van extra ondersteuning van de subschotel is dat de schotel eenvoudiger precies is af te stellen en minder gevoelig is voor harde wind. Ik denk dat ik kan zeggen, dat het project is geslaagd. Het staat ook al weer een aantal jaar op het dak, dus.... tijd om te slopen en overnieuw te beginnen met 2 T90's??? :D

Dreambox DM500 (2x), DM7000, DM7025 - MaxPlus HTS 2100S - T90 met 16 lnb - Triax 150 Prime Focus met BSC621-2 lnb - Fibo 120 op Jaeger HQ 1224 SMR-EL met Invacom SNF-031 lnb - Spaun switches.



Link naar reactie
Delen op andere sites

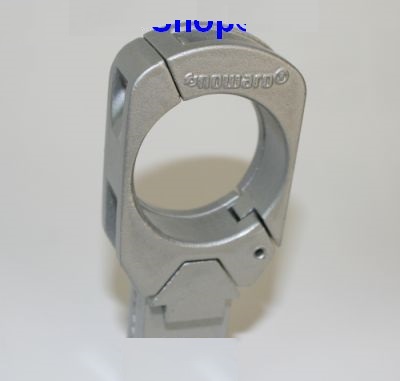

Ja, ik begrijp er ook niets van dat Wavefrontier in de afgelopen jaren niet met lnb-klemmen op de markt zijn gekomen die een stuk smaller zijn. Bij een halsdiameter van 40mm moet het makkelijk mogelijk zijn een klem te maken die maar 46mm breed is. Al helemaal onbegrijpelijk is dat ze geen lnb-klemmen hebben voor de smalle lnb's met een hals van 23mm. Die hoeft niet breder te zijn dan 29mm. Nu moet je nog steeds een verloopring van 23-40mm gebruiken.
Ook fabrikanten van allerlei satellietbenodigdheden die voor diverse merken schotels allerlei spullen op de markt brengen, zijn niet in dit gat gesprongen.


Link naar reactie
Delen op andere sites

Ja, ik begrijp er ook niets van dat Wavefrontier in de afgelopen jaren niet met lnb-klemmen op de markt zijn gekomen die een stuk smaller zijn. Bij een halsdiameter van 40mm moet het makkelijk mogelijk zijn een klem te maken die maar 46mm breed is. Al helemaal onbegrijpelijk is dat ze geen lnb-klemmen hebben voor de smalle lnb's met een hals van 23mm. Die hoeft niet breder te zijn dan 29mm. Nu moet je nog steeds een verloopring van 23-40mm gebruiken.

Ook fabrikanten van allerlei satellietbenodigdheden die voor diverse merken schotels allerlei spullen op de markt brengen, zijn niet in dit gat gesprongen.





Sprietje, volgens mij kan (mag?) je een ontwerpje maken en 3D printen en commercialiseren ;-)

[Vu+ Solo4K] - [VTi 13.x]

[TVV Basic+] - [CD TopHD]
Ik vind het nieuwe overzicht met ongelezen topics in een tijdslijn maar niks...

Link naar reactie
Delen op andere sites
