hulp bij afstellen triax td 88 met 4x inverto ultra black lnb


litos
 Delen

Aanbevolen berichten


Volgens de wet van Bartjens moet het kunnen



En met de vriendelijke groeten Hendrik



En Is je Probleem opgelost? Help anderen door te vertellen hoe je dat hebt gedaan.

Link naar bericht
Delen op andere sites

  • V.I.P.

Beste litos

Ik heb voor Uitwellingerga voor een Triax 88 met 13-19-23-28e het volgende uitgerekend:

- monteer de rail zo, dat het gat in het midden in de onderste groef zit.
- monteer alle lnb's zodat de koppen 5-6mm van de lnb-klem af staan.
- zet de rail 10 graden schuin.
- plaats de houder met de Astra 19,2-lnb tegen de lnb-arm.
- zet de 23,5-lnb aan de andere kant van de arm met de koppen tegen elkaar.
- zet de 28,2-lnb ook weer met de kop tegen de kop van de 23,5-lnb.
- plaats de Hotbird 13-lnb op 75mm afstand van de 19,2-lnb, d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap.
- controleer nu of je de rail op 10 graden schuinte hebt ingesteld. De kop van de Hotbird 13 moet 33,5mm lager staan dan de kop van de Astra 28,2. Plaats hiertoe een vulling van 33,5mm op de kop van de Hotbird en leg een waterpas over de koppen van beide lnb's.
- stel nu de skew van de lnb's als volgt in:
Hotbird 13 op 6 graden
Astra 19,2 op 3 graden
Astra 23,5 op 6 graden
Astra 28,2 op 9 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal, dus niet t.o.v. de rail.
- stel de elevatie van de schotel in op 28 graden.
- Richt nu de schotel uit. Het makkelijkste doe je dit met de Astra 19,2 omdat die lnb het meest in het midden zit en omdat die satelliet het sterkste is. Eenmaal de Astra 19,2 gevonden, dan de schotel fijn afstellen op de Astra 23,5 met de elevatie en de draairichting. Dit is absoluut noodzakelijk omdat de kop van de Astra 19,2 er 5mm naast staat wegens ruimtegebrek.
Heb je maximale signaalkwaliteit op de Astra 23,5, dan ontvang je alle overige satellieten ook goed. Om de overige satellieten allemaal maximaal te ontvangen, is het dus erg belangrijk dat je de schotel 100% goed op de Astra 23,5 af stelt.






  • Like 1
Link naar bericht
Delen op andere sites

  • V.I.P.

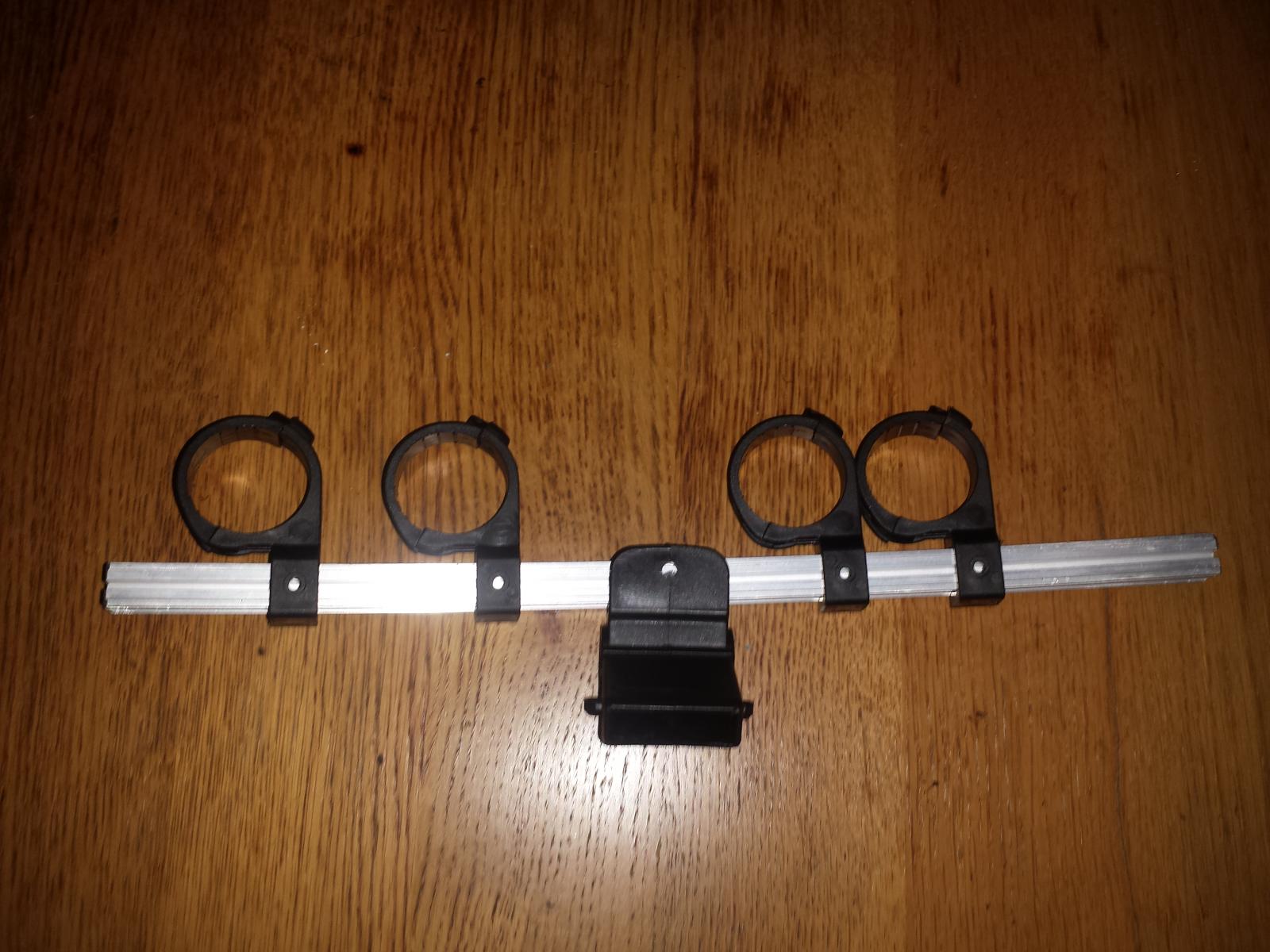

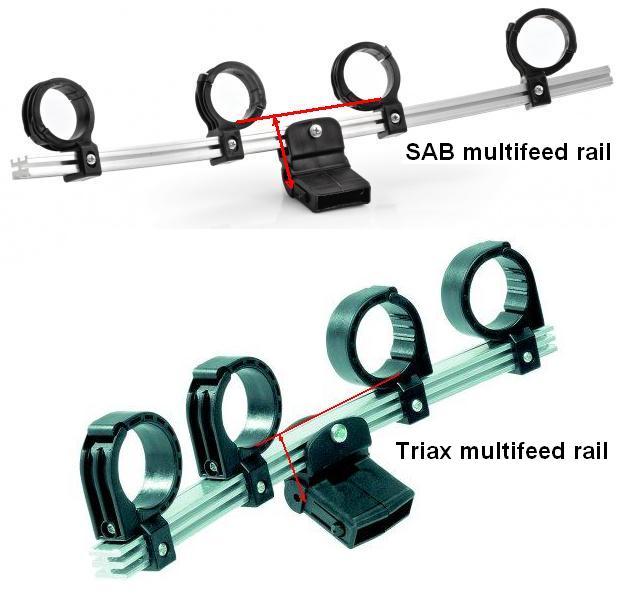

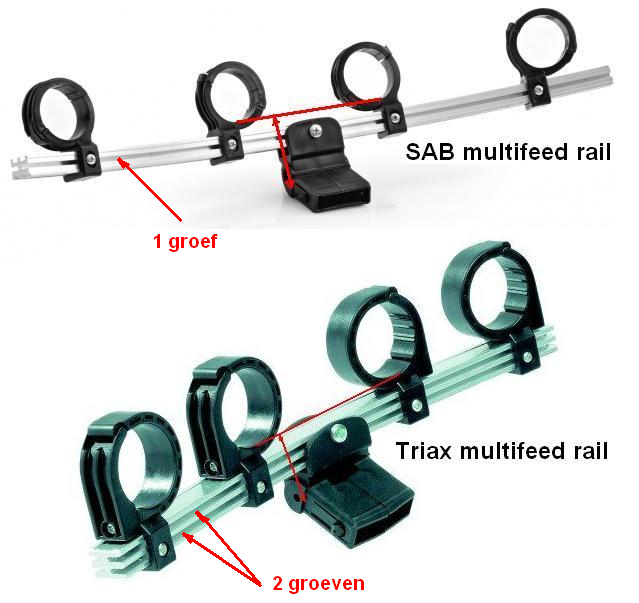

Dat is de SAB-rail.
Daarvan staan de lnb's 19mm hoger dan bij een Triax-rail.
Eigenlijk is dat niet ideaal want dan staan de lnb's niet in het brandpunt van de schotel, Hierdoor klopt de elevatie aanduiding van je schotel niet goed meer en je hebt een fractie minder ontvangst.
Het zijn geen leuke praktijken van de satellietshops als je een Triax-rail bestelt en daar ook voor betaald en je een universele SAB-rail krijgt toegestuurd die in feite niet universeel is.
Als je de Triax-rail omdraait, staan de lnb's ook 5,5mm hoger maar dat is maar dat is nog geen 19mm, zie bijlage.
Ik zou het er maar mee doen.




Link naar bericht
Delen op andere sites

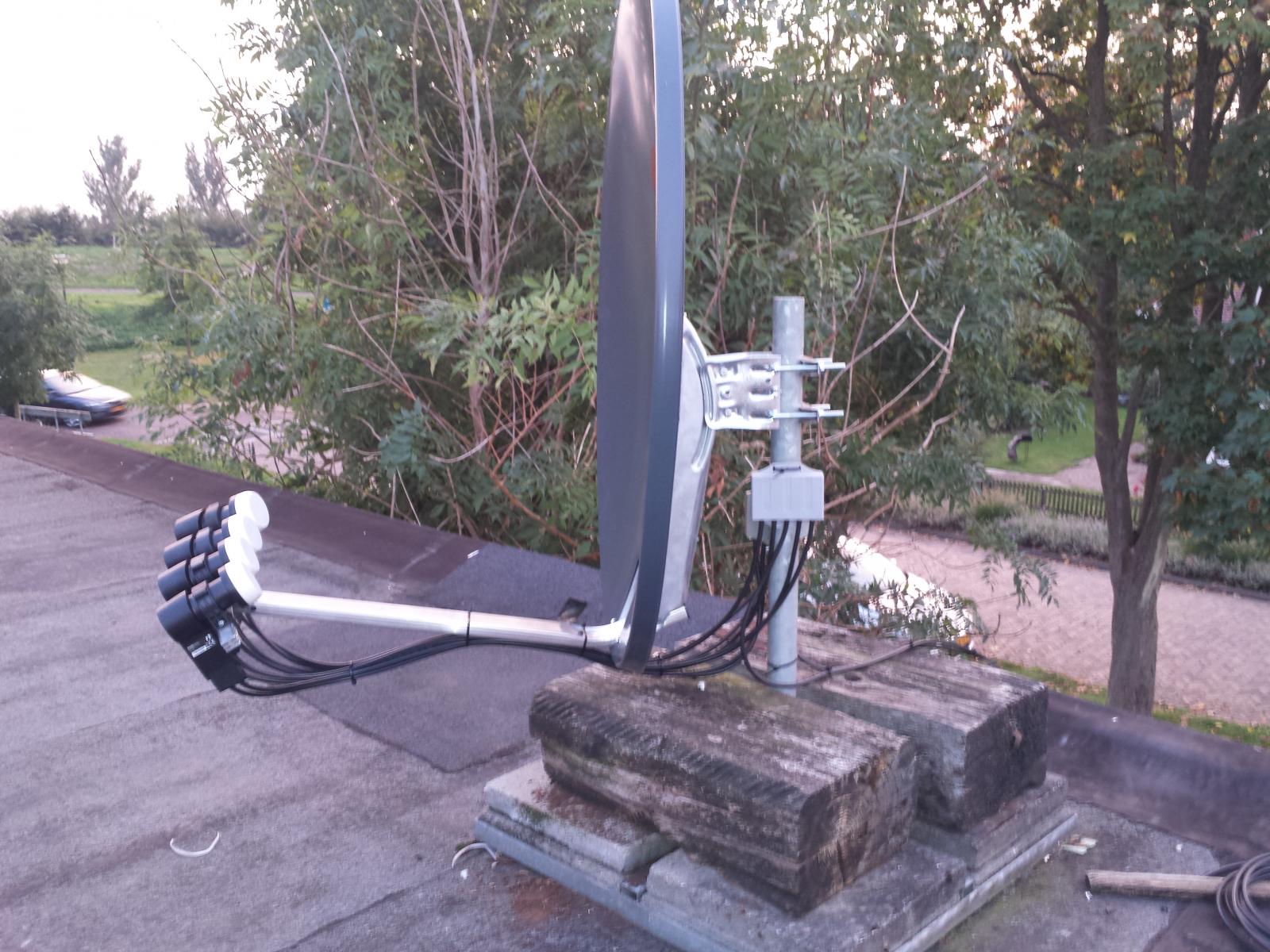

het is gelukt de schotel plaatsen de schoren maak ik er later aan

heb een paar foto's gemaakt leek me wel leuk om ze te plaatsen

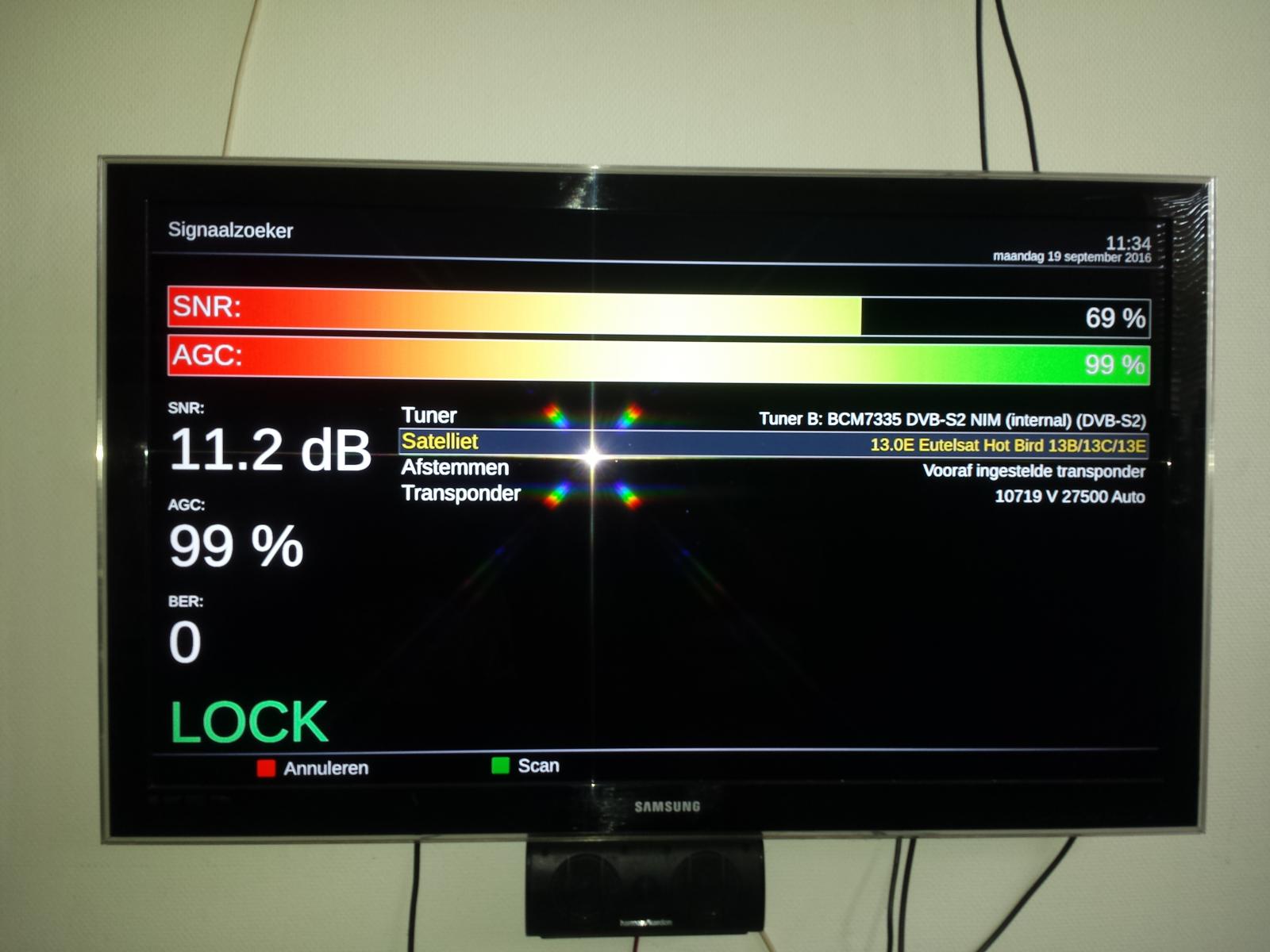

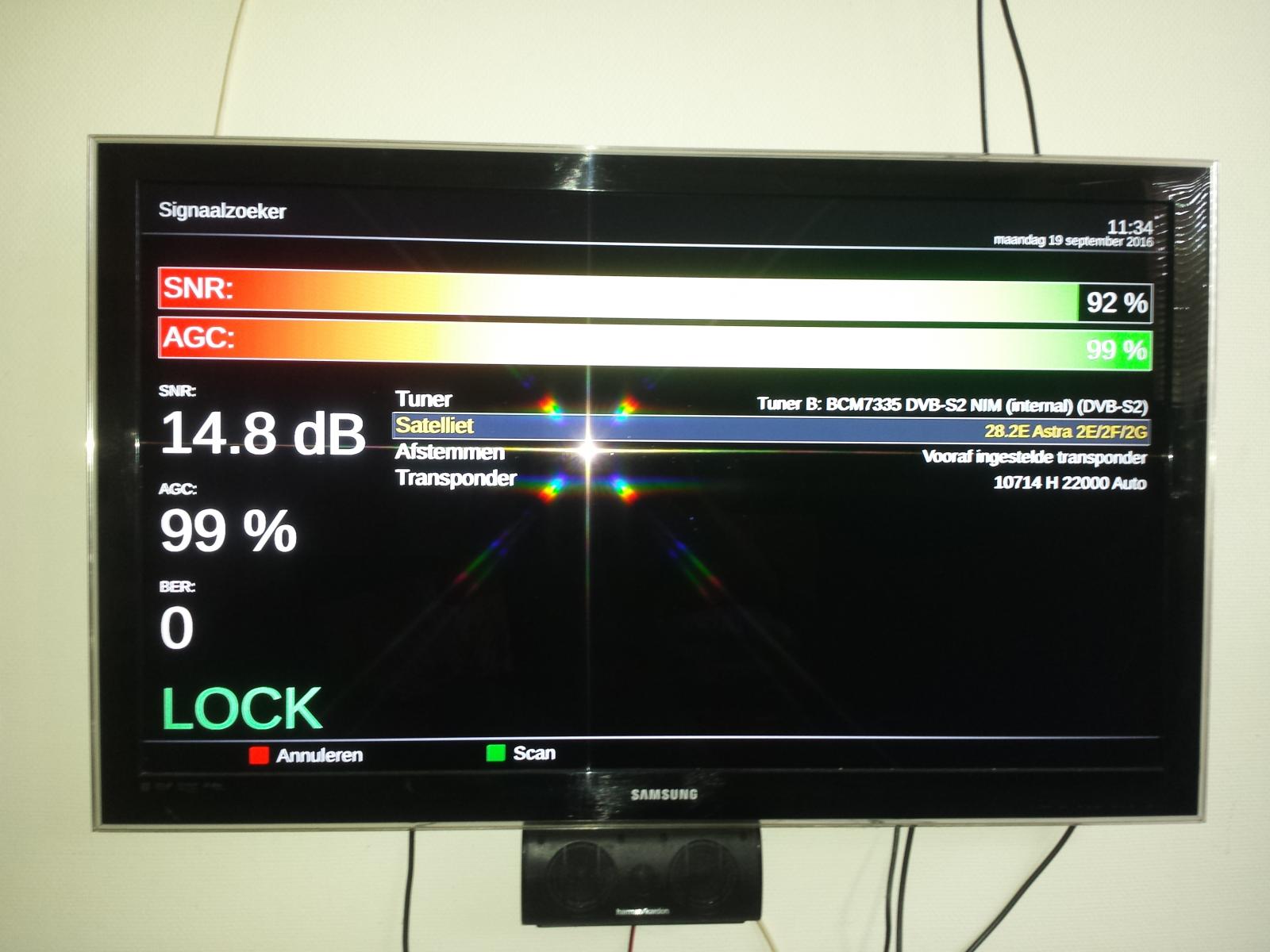

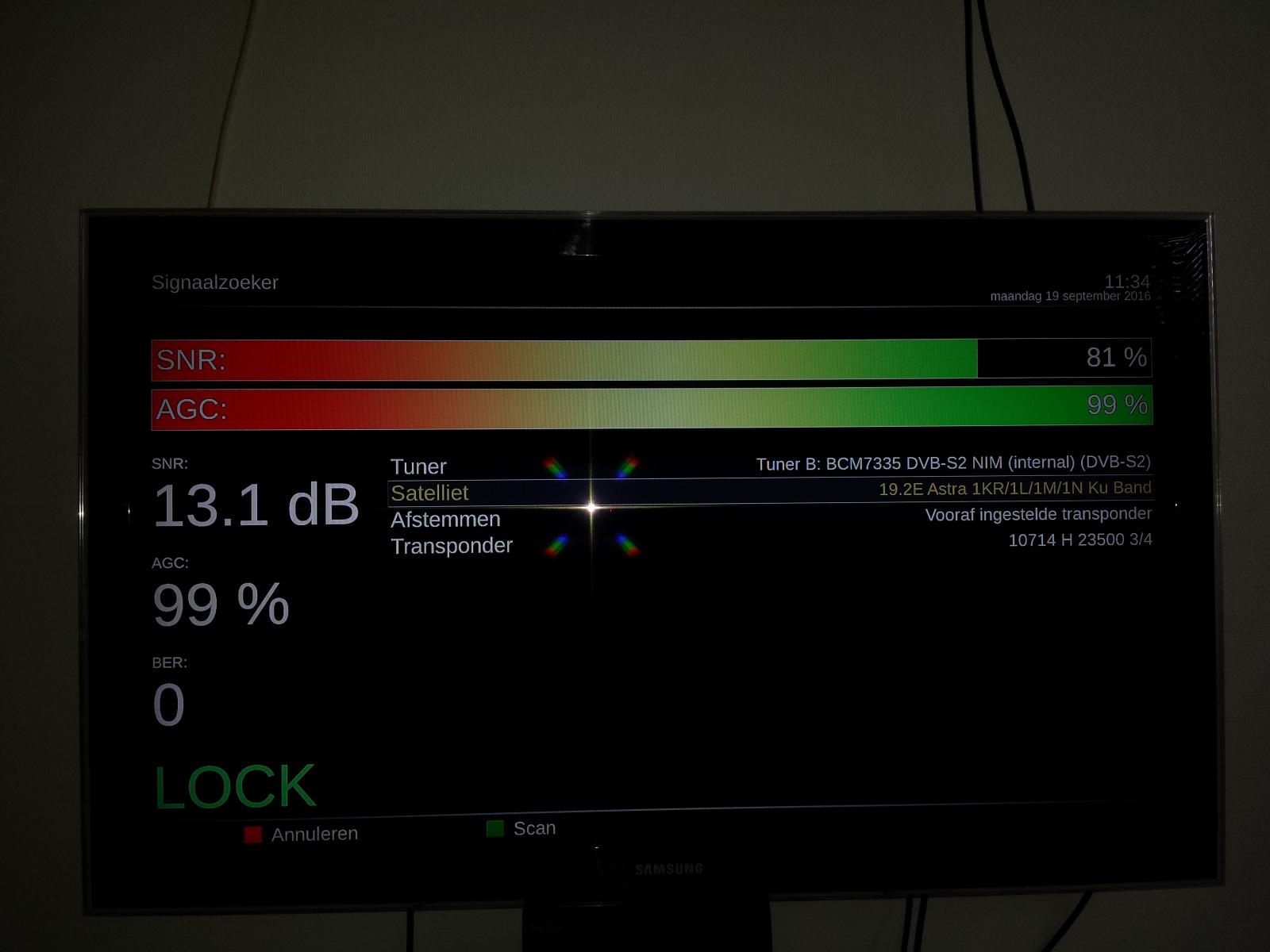

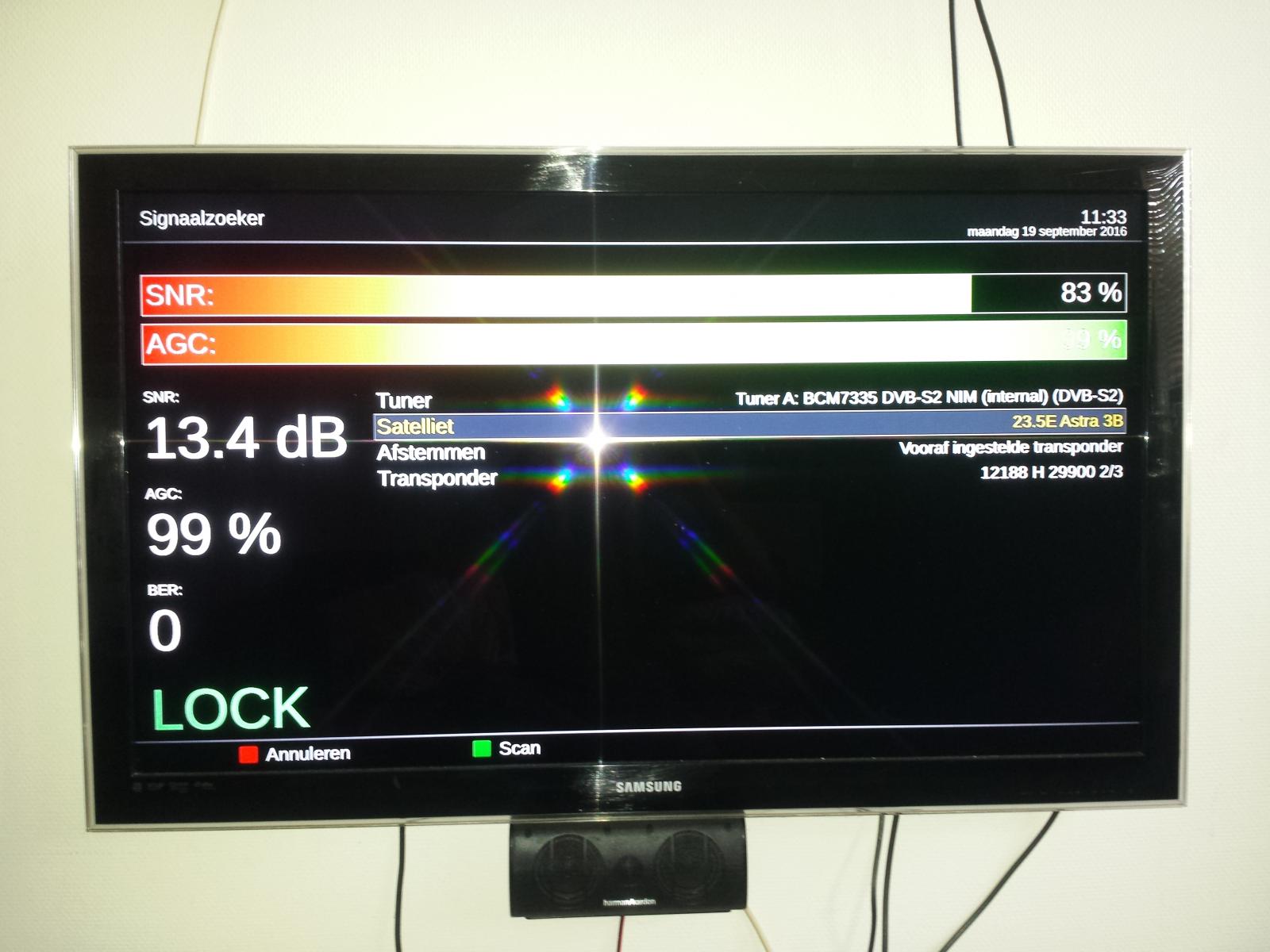

ook van de binnenkomende singalen meschien dat het nog beter kan

dank voor alle hulp :)













Link naar bericht
Delen op andere sites

  • V.I.P.

Je hebt nu toch een Triax-rail. Heb je hem nog omgeruild?

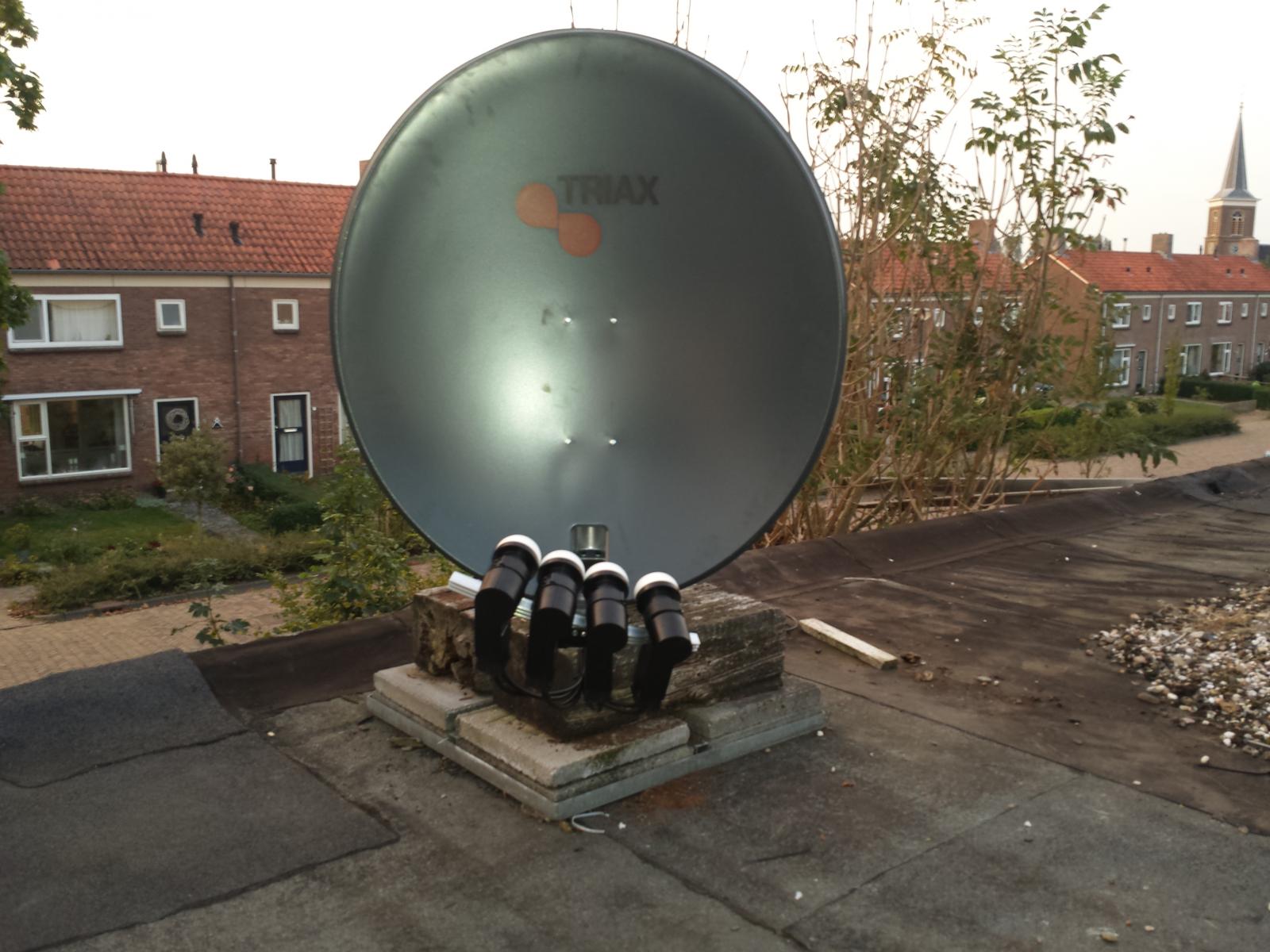

Ik heb de indruk dat de rail te schuin staat. Ik meet 15 graden terwijl het 10 graden moet zijn. Daarom heb je weinig signaal op de Hotbird.
En je schotel 100% zuiver op de Astra 23,5 uitrichten.


aangepast door Sprietje
