V-Box 2 gebruikers handleiding NL

[Dabliefhebber]

Wie kan mij helpen aan een Nederlandse gebruiksaanwijzing  voor de V-Box 2  schotel motorbesturing

[Sprietje]



Wel in het Duits

V_BOX_II_ACTUATOR_STEUERBOX.pdf

12 mei 2018 aangepast door Sprietje

[trust]

Exact dezelfde V-box bestaat ook onder de naam TECHNOMATE .

misschien dat een zoektocht onder die naam tot een Engelstalige manual leid .

[Sprietje]

Hier een filmpje:





[Dabliefhebber]

3 uur geleden zei Sprietje:

Hier een filmpje:







Mijn pace oude besturing heeft ook nog een rode 5 volt aansluiting waar sluit ik deze aan

[Sprietje]

Wat wil je zeggen beste Dabliefhebber. Dat filmpje hebben we al gezien.

[Dabliefhebber]

4 minuten geleden zei Sprietje:

Wat wil je zeggen beste Dabliefhebber. Dat filmpje hebben we al gezien.

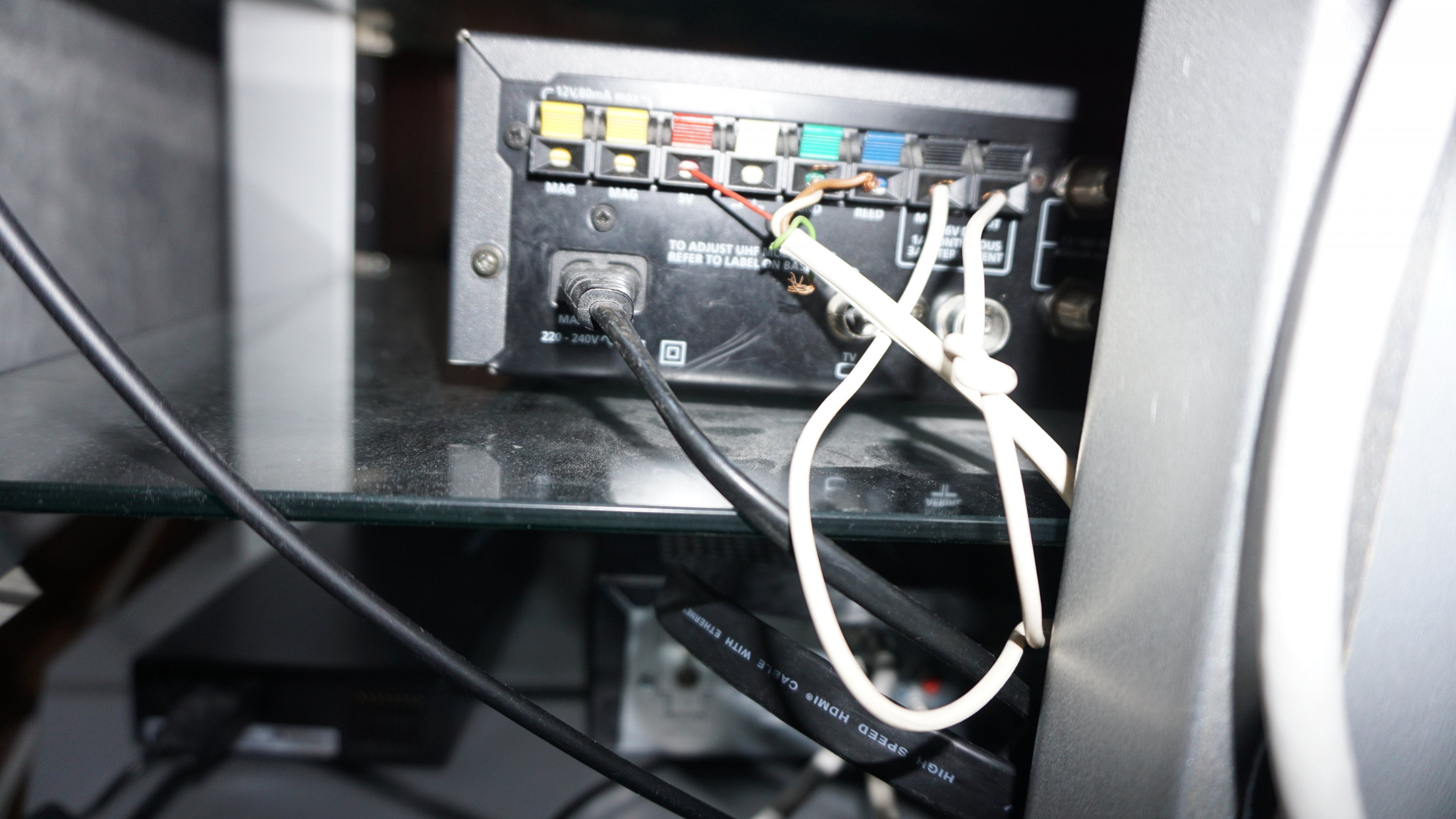

dit is mijn oude pace bij het rood zit een draad voor 5 volt

[Dabliefhebber]

en moet ik uitkijken met de 36 volt aan sluiten dat ik de + e - niet door elkaar haal even als de pulsenteller

bij de v-box 2 zit er links boven ook een  aansluiting  er staat 5 volt bij ik neem aan dat deze draad  daar naar toe moet

ik ben anders bang dat ik het verkeerd aansluit dus vandaar deze vraag b.v.d.

13 mei 2018 aangepast door Dabliefhebber

[trust]

Als je een motor / actuator hebt met een reed contact ( 2 draden) voor de pulsen , sluit je die aan op PULS en GND

Bij een reed contact zie je een ronde magneet zoals op de film getoont .

Voor een optische sensor is een schijf met gaten of sleuven zoals op de foto van Sprietje .

Heb je een motor / actuator met optische of Hall sensor  ( 3 draden ) moet je ook de + 5 V aansluiting gebruiken

[Dabliefhebber]

Oke ik zie dat bij de V-box 2 de ground onder zit rest de vraag van hoe weet ik bij de pace wat de plus of min draad is bij de 36 volt  zijn allebei zwart met de text

mot en wat als ik deze per ongeluk verwissel bij de V-vox 2 ?

13 mei 2018 aangepast door Dabliefhebber

[trust]

indien verkeerd aangesloten dan draait de schotel naar oost als je op west drukt en andersom , er gaat niets  stuk .

[Dabliefhebber]

2 minuten geleden zei trust:

indien verkeerd aangesloten dan draait de schotel naar oost als je op west drukt en andersom , er gaat niets  stuk .

Heren bedankt gaat nu wel lukken denk ik heb dit ding eigenlijk al te lang in huis in de doos vandaar !
