rotor en multifeed


Frank1234

Aanbevolen berichten

Ik wil mijn rotor terugplaatsen en de multifeed voor 19.2. 28.2 en 13.0 behouden. Het is een Strong srt dm2100 motor. Ik heb nog een alps lnb met 4 uitgangen die wil ik op 19.2  uitrichten zodat 1 ontvanger de rotor kan aansturen en de rest dan 3 sats heeft. Moet de latitude van de rotor op ca 40? En de schotel op 28?

Link naar reactie
Delen op andere sites


Weer een nieuw topic begonnen? Waarom niet gewoon doorgaan bij je vorige topic, dat daarover ging?
https://www.sat4all.com/forums/topic/366935-lnb-houder/

Hoewel die titel dan de lading niet meer helemaal dekt, blijft het dan veel overzichtelijker wat jouw vragen zijn, en wat voor installatie je precies hebt.





Voor de instellingen: kijk bijvoorbeeld op dishpointer.com, onder 'motorized systems'.



Als jouw motor er niet bij staat, moet je de schotelelevatieschaalwaarde vaststellen aan de hand van de hoek van de 'knik' in je motoras: Knikhoek minus declinatieoffset-hoek. (Dishpointer noemt de declinatieoffset-hoek gewoon declination angle.)

Berekening staat waarschijnlijk ook in je motor-manual?



Beter dan de dishpointerwaarden is natuurlijk gebruik van de modified motor angles. Bijvoorbeeld de tabel in deze post is goed buikbaar:

https://www.satelliteguys.us/xen/posts/4012366/



Groet,

A33





aangepast door a33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites

2 uur geleden zei Frank1234:

 Schotel moet dan op ca 32.5 graden.



Ervan uitgaande dat jij ergens in Nederland woont: Jij gaat dus niet voor de modified angles?



Groet,

A33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites

Die modified angles wijken inderdaad iets af.

Motorelevatie moet dan ook op 37.34 ipv 38.00 (op latitude 52.00).



Als het goed is heb je dan meteen een goede fit met de gehele clarke belt, en is het nauwelijks nog nodig om allerlei finetuning te doen in elevatie- en declinatie-hoeken.



Groet,

A33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites

een moteck sg 2100 motor is dezelfde

en die staat er ook tussen bij dishpointer

aangepast door smetje limb.BE

1x Dreambox 900UHD Openatv 7.4 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

Bij dishpointer kan ik geen motorkeuze vinden, alleen motorized. Maar de latitude schaal op de motor moet op 52,66 ipv 52 als ik het goed begrijp. Elevatie schaal is dan 37,34 ipv 38 (is andere kant van de motor). Volgens handleiding moet schotel declination angle 40 - 6,79 mod = 33,21 schuin ipv 32,53.

Link naar reactie
Delen op andere sites

Je moet dan één van de regels onder **** motorized **** kiezen (er zit een rolluikje onder): daar staat een rijtje.



En inderdaad, je gebruikt dan de modified motor elevatie  en de modified schotel declinatie.

Naar precies het zuiden is het effect dan hetzelfde als met de 'gewone' motor angles (reken maar na), maar verder links en rechts op de clarke belt ontstaat er een hoogteverschil (in waarheen de schotel wijst) tussen de twee werkwijzen, en volg je de clarke belt veel beter met de modified angles :) .



Groet,

A33

aangepast door a33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites

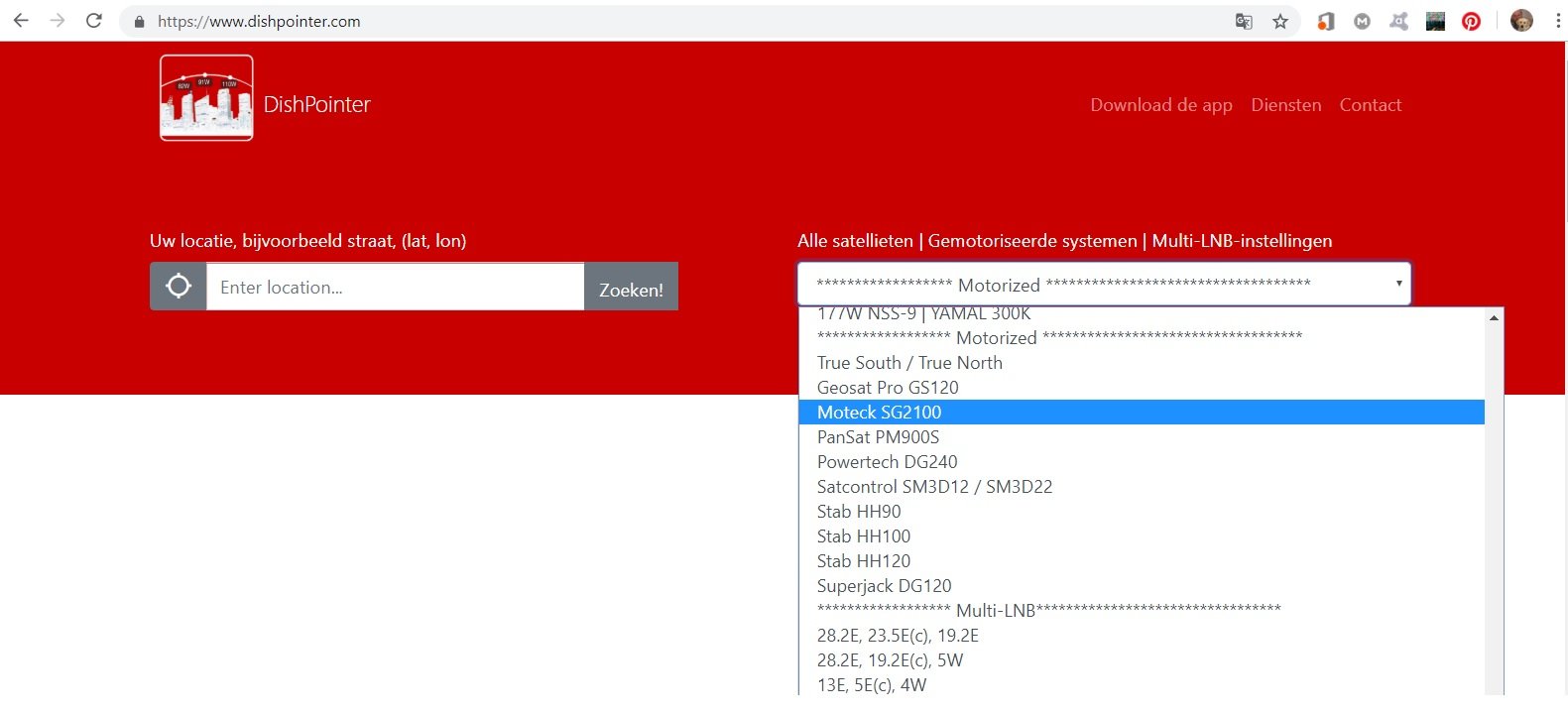

kijk zo even zoeken he 😉

wel beetje naar beneden scrollen

en ook je woonplaats invullen ☺️



moteck sg2100 dishpointer .jpg

aangepast door smetje limb.BE

1x Dreambox 900UHD Openatv 7.4 2x  TRIAX 110 TDS 4x twin lnb 1x Channel Master 1.20

1x DREAMBOX 8000 HD pvr 1x Dreambox 800se  1x GIGABLU HD QUADPLUS  1x Sab unix triple 1x Xsarius Galaxy 4K  1x gigablue trio

1x Samsung UE65MU7070 4K Ultra HD Smart LED  1x Samsung  UE46F6650SSXXN led



Link naar reactie
Delen op andere sites

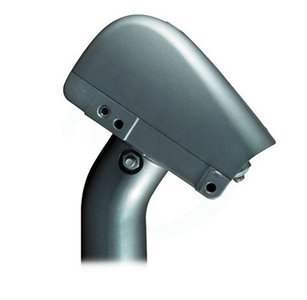

Meet dan zelf de 'knikhoek' van je motorbuis eens.

Want daarvan is de waarde afhankelijk:



20 uur geleden zei a33:

Als jouw motor er niet bij staat, moet je de schotelelevatieschaalwaarde vaststellen aan de hand van de hoek van de 'knik' in je motoras: Knikhoek minus declinatieoffset-hoek.





Groet,

A33

Tip: Als je reageert op een post, geef dan altijd een citaat van de (gehele) post waar je op reageert. Sommige leden kunnen namelijk hun oorspronkelijke posts achteraf nog wijzigen, en wel veel langer dan de sinds jaar en dag in de huisregels (voor alle leden) vermelde periode van 30 minuten. Dat dat inbreuk doet aan de continuïteit van de foruminhoud, en een ongelijk speelveld creëert, wordt kennelijk (helaas) niet belangrijk geacht.







Link naar reactie
Delen op andere sites
