MrDish

schotel instelling

Recommended Posts

Schotel instelling:

PF / Gregorian (Delta Star);

Voor Aalten staat  Eutelsat 7B als hoogste aan de baan .

Daarvoor moet de PF schotel een elevatie hebben van 30.6º , de motor ± 38,1º , de declinatie is dan 7,5º .

De voorzijde van de PF schotel (en de achterzijde als die parallel met de voorzijde loopt) staat dan 90 - 30.6 = 59.4º  t.o.v. de horizon

Als de achterzijde van de PF parallel met de voorzijde loopt , moet ook de adapterplaat op 59.4º staan .

Zet je de 120 Fibo greg. offset aan die adapterplaat dan moet de voorzijde op 59.4 + 27.3 = 86.7º staan .

Dit komt van een forum lid ,alleen nu zoek ik een fotograaf die mij dit met foto`s uit kan leggen.





Mvg;

Share this post


Link to post
Share on other sites

Posted (edited)

hier zijn meerdere PM postings aan vooraf gegaan , zet die er ook even bij .

Misschien dat je bedoeling dan (on)duidelijker wordt .

Edited by trust

Share this post


Link to post
Share on other sites

Schotel vragen zijn bedoeld voor het schotel forum gedeelte.



Verplaatst!

Share this post


Link to post
Share on other sites

Mijn vraag was;

geld de elevatie en declinatie het zelfde voor een PF en een Greg schotel.

wil hier een (soort van) snelwissel kunnen maken ,dat ik er hier een schotel aan kan hangen om uit te proberen.

Snelwissel ;wat ze ook bij graafmachines tegenwoordig hebt ,met een draai kantelstuk .

En het liefst met een foto of foto`s ,want via Pm ging het over oa ; adapterplaat .

Euh lees zelf maar waar ikke mee begonnen ben.



Mvg

Share this post


Link to post
Share on other sites
Posted (edited)

Voor een primefocus geldt dat deze op de sateliet zelf gericht wordt, omdat deze geen offset hoek heeft, als ik het goed heb..

Daarom heet het ook offsethoek.. ;)


Edited by Phoenixx

Share this post


Link to post
Share on other sites

voor de duidelijkheid , zoek maar eens op afbeeldingen van snelwissel adapterplaat

Een haak-in systeem met vergrendeling

Share this post


Link to post
Share on other sites

Trust ,

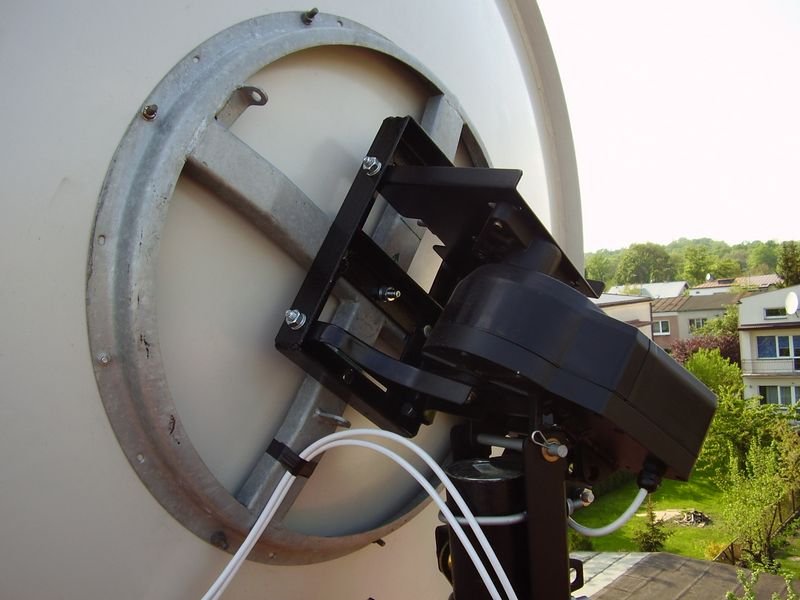

bedoel je dit met die adapterplaat die aan de schotel zit ?!



Mvg



Share this post


Link to post
Share on other sites

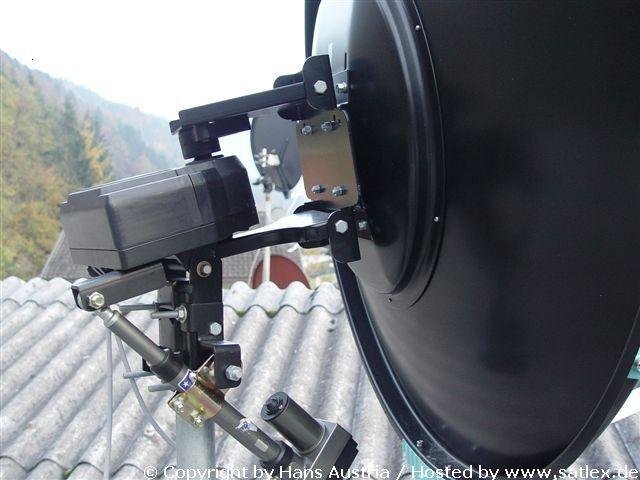

Zoiets ja maar dan met een  snelwissel systeem zoals jij wilt

Share this post


Link to post
Share on other sites
