afstellen triax 110


Bakkie

Recommended Posts

Hallo Sprietje,



Kun je mij adviseren over het afstellen van een triax 110 schotelantenne? Het gaat om de astra 19.2 gr. Oost, astra 3a 23.5 gr. Oost, astra 2 28 graden oost en hotbird 13 gr, oost

De LNB's zijn inverto black 40 mm twin. De rail is van triax. Het gaat om Zwartebroek, gemeente Barneveld.

Link to comment
Share on other sites


  • Moderator

@a33, bijdragen die niets toevoegen aan het beantwoorden van de vraag worden niet op prijs gesteld.

Je bijdrage is gewist.

Gaat niet bestaat niet!            65" 4-K OLED,  Vu+ Duo 4K SE BT, Vu+ Solo 4K, Rebox-8500, Rebox-8000, Wavefrontier T-90, Satlook Digital NIT, Megasat HD5 Combo

Gebruik je een advertentie blocker? Maak dan een uitzondering voor onze website. Zonder advertentie (inkomsten) kan deze site niet voortbestaan.

Link to comment
Share on other sites

Beste Bakkie



Welkom op dit forum



In Zwartebroek moet een Triax 110 voor de 4 bekende satellieten als volgt afgesteld worden:

- monteer de rail zodat het gat in het midden in de onderste groef zit.

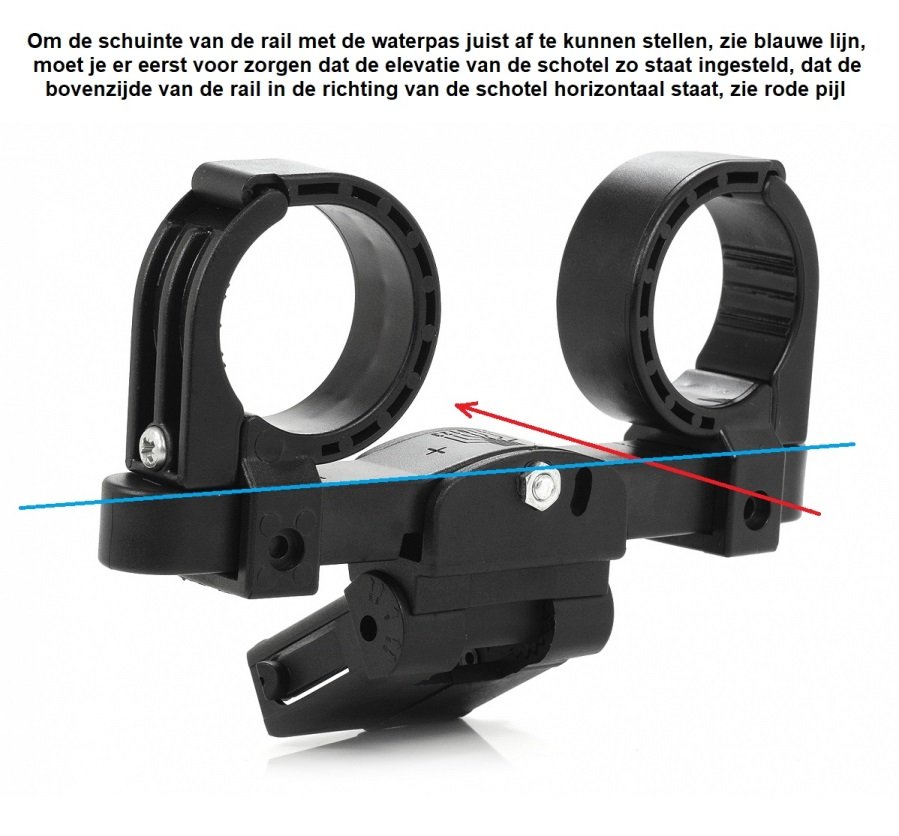

- stel de elevatie van de schotel zo in, dat de bovenzijde van de rail in de richting van de schotel horizontaal staat
- zet de rail 11,5 graden schuin, in het oosten het laagste en in het westen het hoogste. Gebruik hiervoor de bijgevoegde hoek.
- monteer alle lnb's in de lnb-klemmen zodat de kop 5-6mm van de klem staan
- monteer de houder van de Astra 19,2 tegen de rail
- stel nu de overige lnb's op de volgende afstanden af:
a - tussen de Astra 19,2 en Hotbird 13  is 92mm
b - tussen de Astra 19,2 en Astra 23,5   is 64mm
c - tussen de Astra 23,5 en Astra 28,35 is 71,5mm
d.w.z. gemeten aan de voorzijde van kuiltje tot kuiltje in de kap
- stel de skew van de lnb's als volgt af:
a - Hotbird 13 op -2°
b - Astra 19,2 op -3°
c - Astra 23,5 op -6°
d - Astra 28,35 op -9°
d.w.z. met de wijzers van de klok meegedraaid als je achter tegen de lnb's aan kijkt gemeten t.o.v. verticaal, niet t.o.v. de rail
- stel de elevatie van de schotel in op 29 graden om de Astra 19,2 te vinden
- verdraai de schotel en stel de elevatie zo nodig bij zodat je de Astra 19,2 optimaal ontvangt, dus maximale signaalkwaliteit, de overige satellieten ontvang je nu ook goed.

- trek de regenkapjes omlaag als je klaar bent met afstellen

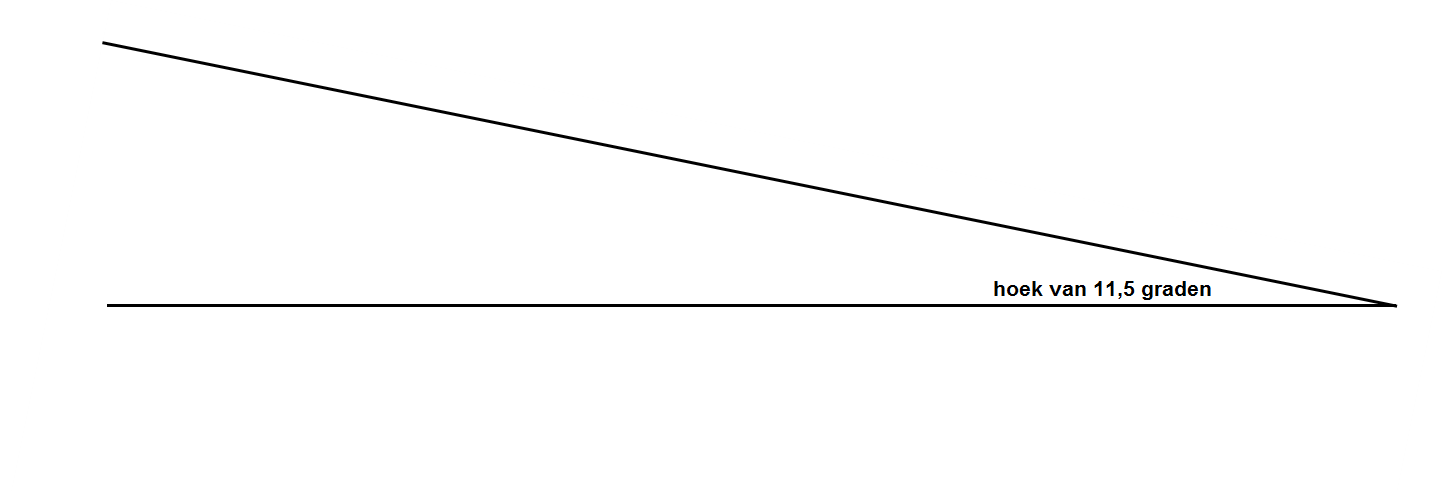

hoek van 11,5 graden.png

Triax rail gat onder 4 sats.jpg

Inverto Black Ultra quad met Triax rail klem.JPG

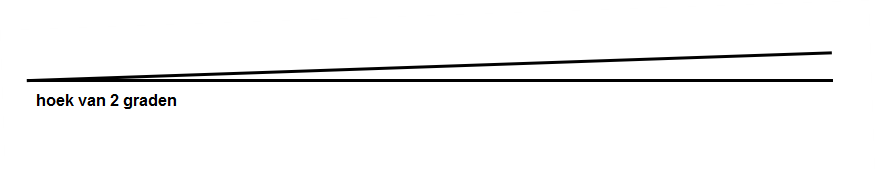

hoek van 2 graden.png

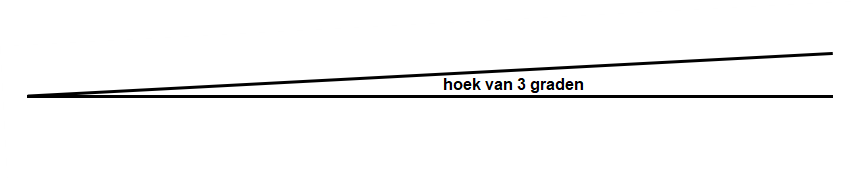

hoek van 3 graden.png

hoek van 6 graden.png

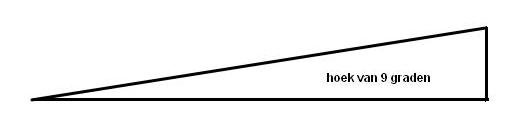

hoek van 9 graden.JPG
