Hulp gevraagd muurbeugel T90

[minplus]

40 minuten geleden, Sprietje zei:

De knik in de pijp is 45 graden.

Dit is mi niet vergelijkbaar met de kwaliteit die ik hier heb maar wel een soortgelijk idee en zal ook wel goed werken.

De kracht komt vooral op de bovenste bevestiging en daarom heb ik daar voor een plaat met 4 bouten gekozen.

[Ger59]

De plaat wat aan de muur komt onder en boven is 80x10 mm dik rvs en de schoren worden hoeklijn 30x30x3 of 4mm en de buis is 60x4 mm.

Als het klaar is zal ik wat foto's plaatsen.

In elk geval al iedereen bedankt voor het mee denken en aanreiken van tekening.

[RicardoBelli]

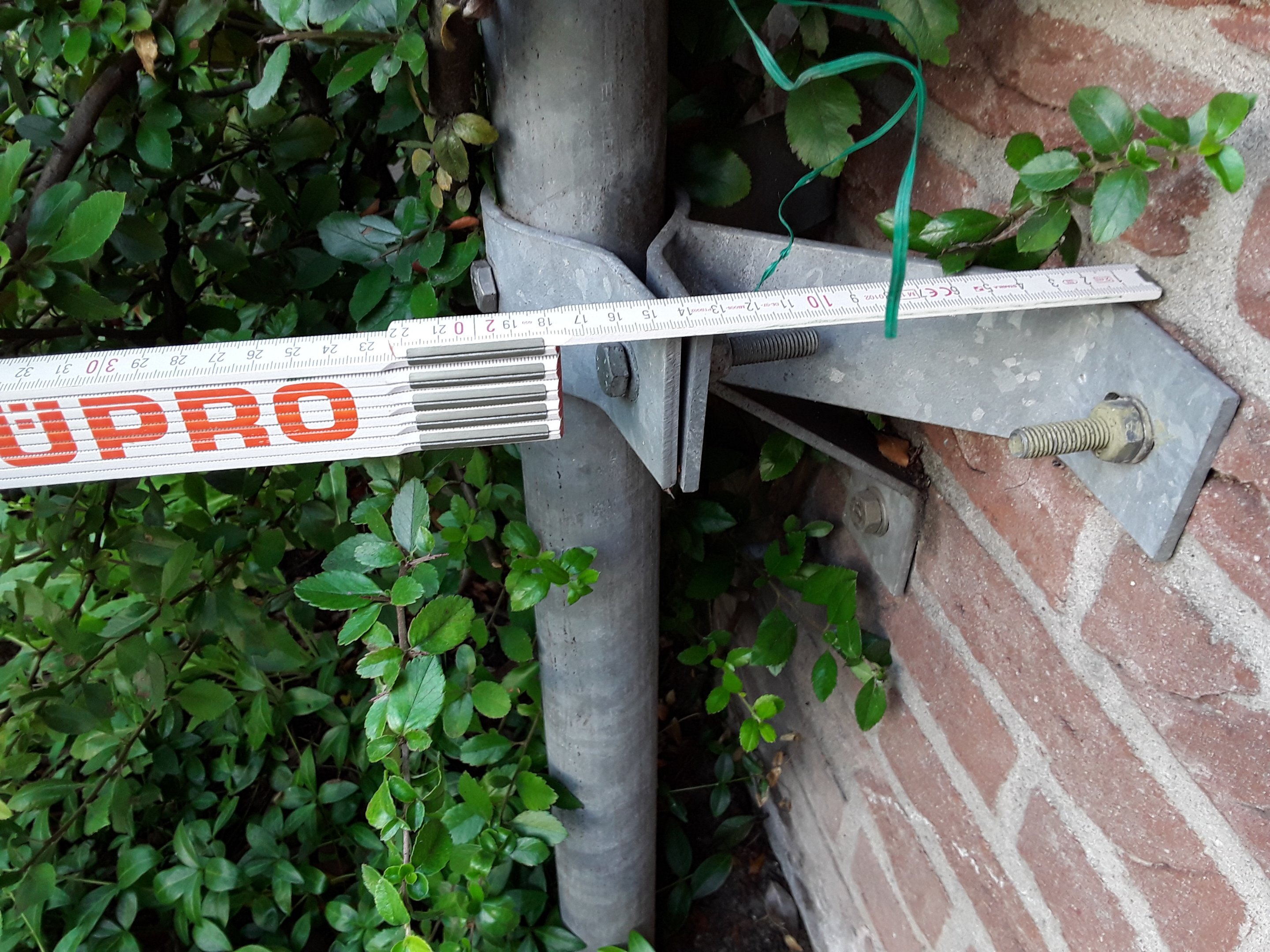

Waardeloze  beugel  gebruik beter zoiets

[ceesv]

Dat was ook mijn idee.

Zo heb ik mijn T-90 ook bevestigd.



[RicardoBelli]

Deze buis is een 2 " ik heb hier ook nog een 2 1/2 "  liggen die had ik eerst in deze beugels  zitten voor de channelmaster  120 ° en dat is pas degelijk mvg Ricardo 🦊👍

Maar die 2 1/2 " pijp was te dik voor de big bi sat schotel  beugels

[minplus]

1 uur terug, RicardoBelli zei:

Waardeloze  beugel  gebruik beter zoiets

Die gebruik ik voor m'n windmeter.

Maar de draaibare schotel moet veel verder van de muur, anders kun je hooguit 20 graden draaien.

Maar mogelijk is dit voor een Wave afdoende, ook al heb ik de Visiosat Big bisat iets verder van de muur.

[RicardoBelli]

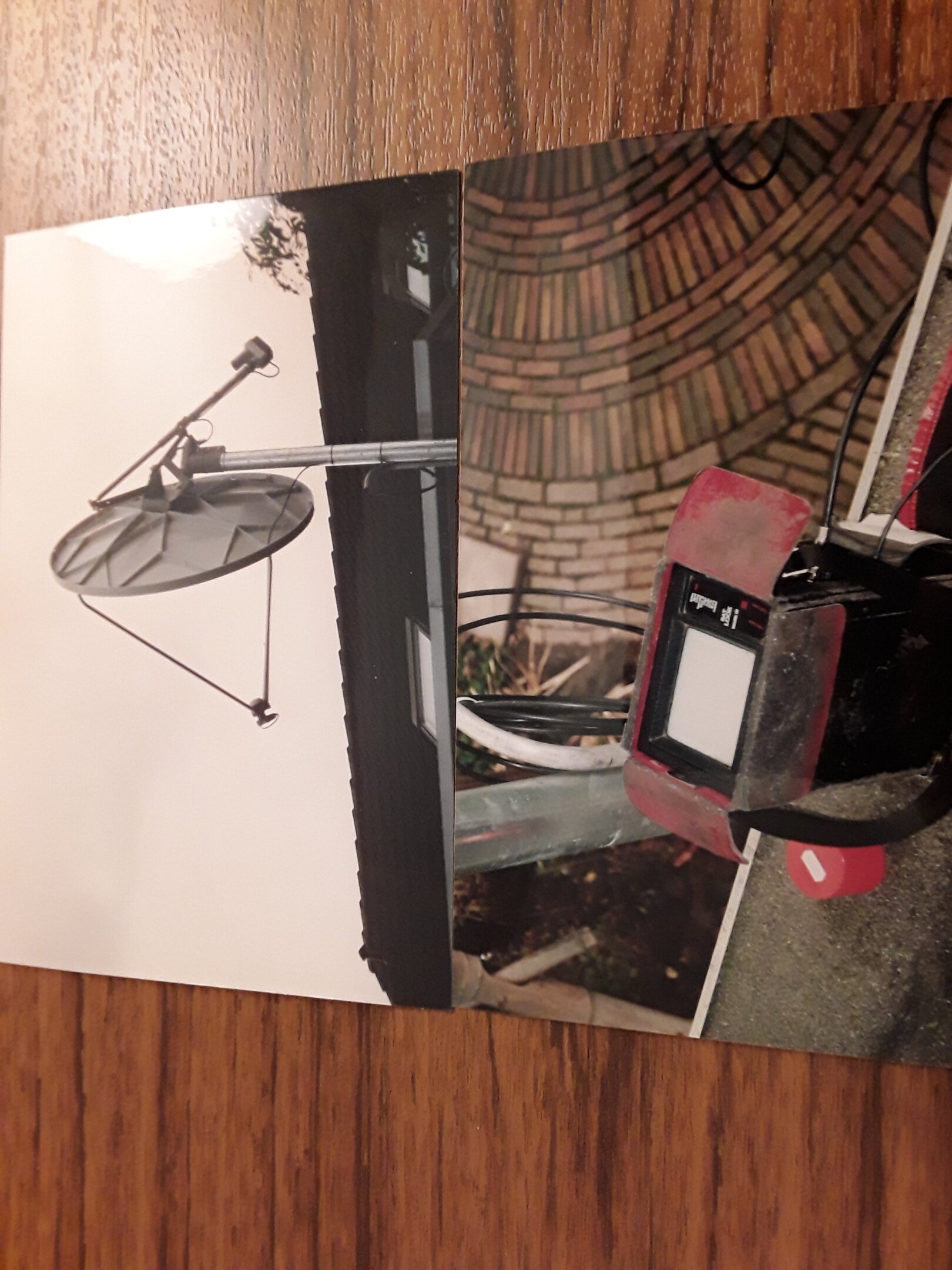

Nou mijn 2 1/2 " pijp is zelfs nog 30 centimeter  korter .waarbij ik bijna de hele  clarkbeld  kon aflezen  van 56 ° oost  tot 45 ° west mvg Ricardo  🙂 zo lukte het wel hoor zie de foto

9 februari 2022 aangepast door RicardoBelli

[minplus]

Da's prima als je ver boven de dakrand uitkomt, maar niet als je eronder zit. Of met 30 cm riet want daar wil je echt niet op 10 cm dwars doorheen.

Die rechter foto is trouwens fraai, maar geen idee wat ik daar zie.

[RicardoBelli]

De rechter foto is een oude sat  meter professioneel  toen .mvg Ricardo

[minplus]

Dat snapte ik al, maar wat zijn die fraaie muurpatronen alsof je binnen in een toren zit?

[RicardoBelli]

Ja dat klopt ik woon in een kasteel heel goed opgemerkt. 🙂

[Ger59]

Denk dat ik dan toch wat anders ga verzinnen.

Met de door RicardoBelli getoonde beugel ga ik niet ver genoeg van de muur af komen om de schotel te draaien en kantelen denk ik.

Schotel komt tegen een blinde gevel boven een glasdak ,als ik dan tot boven het dak uit moet dan moet ik zeker nog 3 meter omhoog.

Zal van de week ff paar foto's maken zodat iedereen wat mee denkt zich een beeld kan maken van de situatie.

[RicardoBelli]

Maar er bestaan ook wel grotere beugels  in deze vorm zoals ik heb ,maar hoe dichter op de muur hoe stabieler  het is van vanzelfsprekend.  Ik hoop voor je dat je een goede stabiele opstelling  krijgt  mvg Ricardo

[RicardoBelli]

Als je een plat dak hebt kun je overwegen om er een tegelvoet systeem te plaatsen . Maar ikzelf ben daar geen voorstander van

[ceesv]

@Ger59, wanneer je zelf in staat bent een beugel te maken, zou ik niet het ontwerp van de muurbeugel van Wavefield namaken, maar zelf een stabiele stevige constructie ontwerpen die voor jouw toepassing passend is.
