Galaxis 500 IRD doet niets meer

[Matchless]

<img src="/ubbthreads/images/graemlins/frown.gif" alt="" />



voeding geeft de juiste spanningen en de tuner geeft op pin 8 en pin 3 de verkeerde.bij het volgen van de printbanen kom ik op de voeding uit en het zijn dus voedings spanningen wat ik meet.als ik geen schema vindt dan ben ik bang dat de decoder rijp voor de sloop is..

[Murdock]

Heb je ook al de 7805 stabilisator op het mainboard getest, deze wil ook wel eens voor problemen zorgen.



De spanningen bij de tuner kunnen net zo goed de IQ lijnen zijn, en de hoogte is dan eerder afhankelijk van de snelheid van de spanningsmeter.

[Matchless]

yep.. de spannings stabilisator heb ik nagemeten en die geeft netjes zijn spanning..mischien nog een ander idee?

[trust]

Pin 3 lijkt me de afstemspanning , dus als ie niet op "TMF" aan 't zoeken is , kan de afwijking wel kloppen .

Heb je intussen de 22 kHz al gefikst ?

Om ontvangers te testen waarvan ik niet weet of de 22 kHz het doet heb ik (naast een scoop) zo'n omgeboude cai-splitter.

Het tekstplaatje er uitgewipt en de spoeltjes er uitgesoldeerd ( even meten of er geen enkele verbinding van massa naar één van de drie F aansluitingen is ) Daarna de midden-aansluiting van de ingang éénmaal met een draadje verbonden aan de midden-aansluiting van uitgang 1.

En éénmaal een diode aan de midden-aansluiting van uitgang 2.

Deze splitter kun je gebruiken om een 2e ontvanger ( dochter ) op uitgang 2 , "mee" te laten kijken met de moeder- ontvanger op uitgang 1.

Tevens om te testen of bij "probleem"-ontvangers de 14/18 V en de 22KHz aanwezig is .

Ook gebruik ik hem om de 14 / 18 V lnb spanning onder belasting te kunnen kontroleren. (deksel niet terug geplaatst)



Als je wel in het menu kunt komen , zou je kunnen proberen om bij "Handmatige kanaalinstelling" de freq. 10832 H 22000 5/6 in te voeren , em laten zoeken op "Tango Tv" , daar is de 22 kHz niet voor nodig .

[Matchless]

ik heb van een lid een externe 22khz blokje gekregen en die werkte er dus niet op..ik ga er dus vanuit dat de 22khz niet het probleem is..ook nu ALLE stabilisators gemeten en die zitten goed op de spanning..van alles handmatig geprobeerd. wel signaal maar geen kwaliteit <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />

[Murdock]

Dan vrees ik dat het tunerblikje gaar is...



Soms wil doorsolderen (binnenkant) wel eens helpen..

[Matchless]

dat kan ik wel eens bekijken..heb ik nog niet gedaan..

[Gast]

@ trust: bij mijn voeding staat op de violet draad 5 volt <img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

bij U67 meet ik 12 v in en 5 v uit richting tuner blikje(U24) maar op pin 2 geen spanning richting LNB.

Heeft de LM317T nog iets te maken met de spanningen op de tuner?

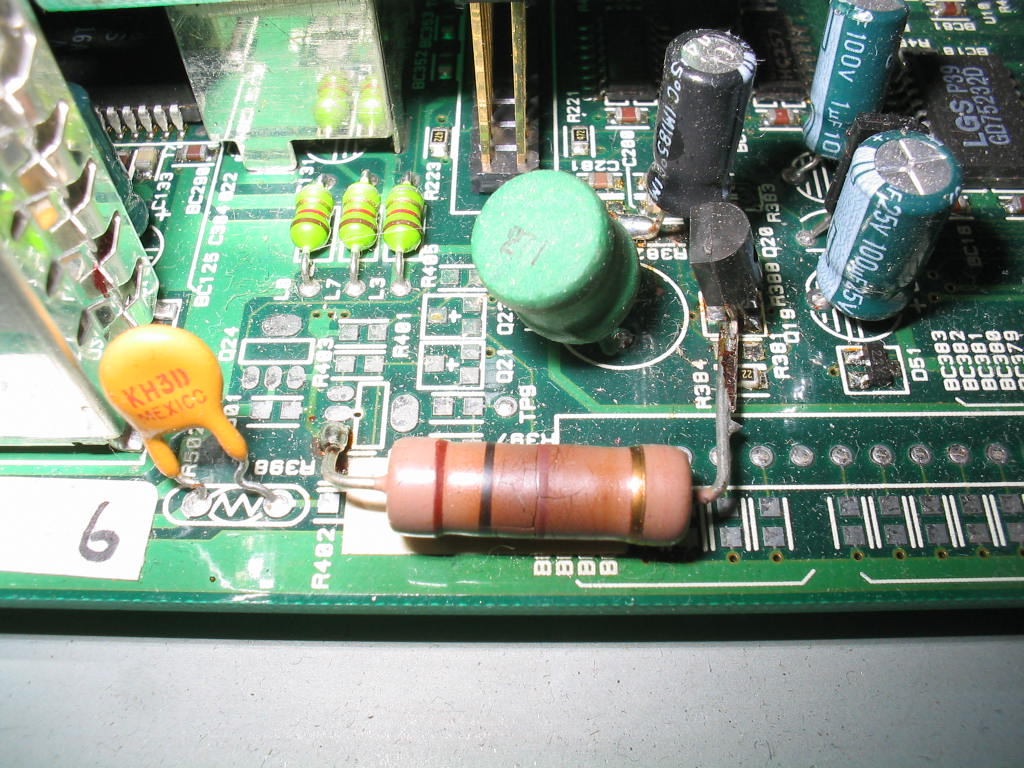

Ik heb trouwens een MB rev. 1.6 waarop diverse "aanpassingen" zijn gemaakt wellicht vanaf fabriek <img src="/ubbthreads/images/graemlins/confused.gif" alt="" /> <img src="/ubbthreads/images/graemlins/confused.gif" alt="" /> (zie bijlage)

Alle hulp is welkom.



vr. groet hawkeye

[trust]

Tja , hij staat alweer een paar dagen dichtgeschroefd en morgen om 05.00h gaat de wekker , dus als iemand anders zich geroepen voelt , ik ga douchen en naar bed .

Dinsdag ben ik weer terug .

Die modificaties zijn waarschijnlijk voor de 22 kHz .

"maar op pin 2 geen spanning richting LNB" LNB sp. staat op pin 1
