simpele vraag cat5 netwerkkabel

[pietpiet50]

Heren,



Even een hele simpele vraag waarschijnlijk, maar het is puur een bevestiging voor mij.



Bij het aanzetten van de connectoren bij een cat5 netwerkkabel, heb je 8 adres (2x 4 paren) , maakt het uit welke volgorde je aanhoudt ? Uiteraard 1:1 , niets kruisen, of anders om.



Dus bij voorbeeld: o ow g gw bl blw br brw en dit aan beide kanten het zelfde. (letters zijn de eerste letters van de kleuren)



Ik weet dat het officieel anders moet, maar ik kan me niet voorstellen dat het wat uitmaakt zolang je maar 1:1 werkt.



Heb namelijk een netwerkvertraging met zelfgemaakt kabel, welke een andere volgorde heeft van kleuren, maar wel 1:1 is gemaakt.



Nogmaals, ik weet hoe het officieel moet, maar kan me niet voorstellen dat dit problemen kan geven.



Of zie ik het verkeerd???

[theparasol]

Lees je eigen posting maar door en je weet dat je hartstikke fout zit.



Voor korte kabels < 2 mtr maakt het niet zoveel uit.



Houdt je aan de voorgeschreven kleurvolgorde of koop gewoon fabriekskabels. Kom dagelijks de leken probleemnetwerken tegen met ditto opmerkingen <img src="/forums/images/graemlins/frown.gif" alt="" />

[Nesclan]

Raar, maar toch waar. <img src="/forums/images/graemlins/smile.gif" alt="" /> (uit eigen ervaring <img src="/forums/images/graemlins/grin.gif" alt="" /> )...

had in eerste instantie ook die gedachte dat het niet uit moest maken, maar het blijkt te maken te hebben met de afscherming "shielding".



Handige resource: Lanshack do and don't



Of wiki

[hels]

1 en 2 moeten uit zelfde "bundeltje" komen

3 en 6 moeten uit zelfde "bundeltje" komen



En aan beide kanten dezelfde aansluiting.

De kleuren maken niet echt uit, als je maar consekwent werkt.





Ik gebruik altijd:

1 2 3 4 5 6 7 8

o ow b g gw bw br brw



o = oranje

ow = oranje wit

b = blauw

bw = blauw wit

g = groen

gw = groen wit

br = bruin

brw = bruin wit



success

[puk5600]

als je zomaar wat aders gebruikt pakt hij de paren niet voor zijn signaal daardoor onstaat er een grote impedantie.



ik heb het wel eens geprobeert met een meter alles 1:1 maar gewoon aders langs elkaar o ow bl blw g gw br brw kwam niet door de meting en met een pc eraan duurde het langer dan normaal voor een ip adress en dan niet meer als 5mb over je lijntje krijgen.



een goede cat5 kabel cat5e juiste aders en je kunt tot 1 gb gaan.

[bmw rijder]

De twistingen in de aderparen zijn verschillend, het ene paar is meer getwist als het andere en dat maakt wel degelijk iets uit. <img src="/forums/images/graemlins/blush.gif" alt="" />

[theparasol]

Citaat:

1 en 2 moeten uit zelfde "bundeltje" komen
3 en 6 moeten uit zelfde "bundeltje" komen

En aan beide kanten dezelfde aansluiting.
De kleuren maken niet echt uit, als je maar consekwent werkt.


Ik gebruik altijd:
1 2 3 4 5 6 7 8
o ow b g gw bw br brw

o = oranje
ow = oranje wit
b = blauw
bw = blauw wit
g = groen
gw = groen wit
br = bruin
brw = bruin wit

success

Heb je wel nodig als je dit advies gaat opvolgen <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[pietpiet50]

@all



Bedankt voor jullie bijdragen, het hoe en waarom is mij helemaal duidelijk nu.

En waarschijnlijk ook een probleem minder. Heb denk ik altijd geluk gehad met korte kabels. Snap nu ook mijn probleem van 10 jaar terug!



Had ik toch maar een technische opleiding gedaan <img src="/forums/images/graemlins/smile.gif" alt="" />



Nogmaals, bedankt

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast Pedro Newbie]

Hierbij een documentje waarin alles uit de doeken gedaan wordt

[Tonskidutch]

<img src="/forums/images/graemlins/xyxthumbs.gif" alt="" /> pedro



cheers

[bmw rijder]

Citaat:

Hierbij een documentje waarin alles uit de doeken gedaan wordt

Dat is een heel mooi en duidelijk documentje. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[theparasol]

Citaat:

Dat is een heel mooi en duidelijk documentje. <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

dit het orgineel en gaat nog een stapje verder...

UTP bekabeling

Had je nog een voldoende voor dit googlewerkje? <img src="/forums/images/graemlins/xyxthumbs.gif" alt="" />

[Gast Pedro Newbie]

Heb het documentje niet zelf gemaakt maar van het internet gehaald.

Van deze site, het is een al wat ouder stukje maar nog steeds actueel natuurlijk.



En op deze site kan je ook de nodige info vinden.



Edit: de berichtjes hebben elkaar net gekruist!

[theparasol]

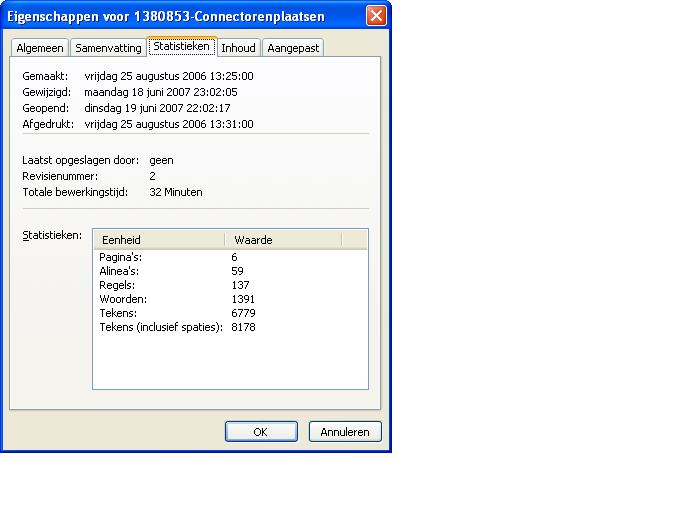

32 minuten knip en plaktijd en das inclusief 26 mins dat het in mijn wordapp openstond... en doc stamt al uit najaar 2006... <img src="/forums/images/graemlins/grin.gif" alt="" />



[puk5600]

en dan krijg je nog A en B norm



ook wel (A) americaans en ( europees



behalve alcatel doet ook in europa alles A
