No name 100 cm sshotel t.o.v. een deltastar 90 cm schotel op een SG 2100 rotor


Crazy Sat
 Share

Recommended Posts

  • V.I.P.

Heb reeds enkele jaren een goed werkende no name 100 cm schotel i.c.m. met een MTI High line single lnb (AP8-T2NRC). Dit alles op een moteck sg 2100A gemonteerd die perfect is uitgericht . Heb nu eindelijk eens de tijd gehad om een deltastar 90 cm schotel met bijpassende feedhouder,feedhorn,flensaansluiting en een inverto universal single flange lnb die hier in de kelder lag te monteren op dezelfde mast en uiteraard dezelfde positie. Gisteren deze terug volledig perfect uitgericht en ontvang terug van 30° W tot 42° E.



Heb voor het verwisselen van schotels echter enkele waarden opgeschreven van diverse zenders op verschillende satellieten. In dit geval op een DM800 .



Algemene vaststelling :



De nieuwe waarden uitgedrukt in db zijn op alle satellieten merkelijk minder. Dit gaat zelfs van 1 tot 1,5 db minder dan de vroegere waarden.

Enkele voorbeelden : ( eerst de waarden met de no name 100cm , daarna met de deltastar 90 cm

19,2° E : BVN (14,00 : 12,90) ; 123 TV (12,80 : 11,70 )

10° E : Adjara (9,40 : 7,50) ; Syria (6,30 : 0,00)

26° E : 4Fun (5,50 : 0,00) ; MBCAction (4,60 : 0,00)

42°E : Berat (8,30 : 7,50 ) ; smart (10,10 : 9,50)

45° E : PrimaTV (11,40 : 10,40)

4° W : B1 (4,20 : 0,00) ; Tonis (8,40 : 6,70) ; UBR (7,80 : 5,10)

7° W : 2M Maroc (6,70 : 0,00) ; MBCAction (6,10 : 0,00) ; Zee Aflam (6,10 : 0,00)



M.a.w. : op de 26° E en de 7° W heb ik praktisch geen beeld meer.



Nochthans is de deltastar terug prima uitgericht ( heb er wel kennis van want richt reeds jaren draaibare schotels uit ) dus ik kan enkel maar vaststellen wat ik zie . Normaal afgaande dat de deltastar een gregoriaantje is zouden de resultaten beter moeten zijn dan met een no name.



Kan iemand even zien die in het bezit is van een draaibare opstelling met ongeveer dezelfde schotels en van een DM800 of die waarden enigszins kloppen.



Zou toch graag de oorzaak achterhalen waarom ik zo een mindere resultaten behaal met de deltastar 90 cm.



PS.: op de skystar2 en de Prof DVB-S2 7300 ( op verschillende PC's ) dezelfde tendens qua resultaten.



Feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI , Moteck SG 2100A + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS6921 , TBS6925 en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.



Link to post
Share on other sites


Beste Crazy Sat,



Ik heb helemaal geen ervaringen omtrent greg's maar zou het kunnen zijn dat je feedhorn en de hele installatie omtrent de horn met lnb niet optimaal is?



Verder is de MTI lnb een hele goede. De inverto zal ook wel goed zijn maar ik denk dat de MTI wel wat beter is. Verklaart nog niet het grote verschil maar misschien een idee?





Xtrend ET9000 - OpenPLi 4.0
Ontvangst: 7,13,19,23,28,42E

Link to post
Share on other sites

Heren laat u niet om de tuin leiden de lnb's van Inverto zijn prima o,2 db voor de rest is het alleen van belang bij de schotel" hoe groter hoe beter " gregorian of niet maakt bijna niets uit, voor Badr op 26 oost heb je minimaal 1.20 cm nogig voor een stabiel beeld 1m gaat maar je krijgt dan te veel BER voor al met slecht weer.al die vehalen/advertenties van super LNB's kunnen het beste in de Fabeltjes Krant.Kijkt u regematig naar Dr.Disch ?dan had u dit kunnen weten .Alleen in hele Extreme gevallen zo als van Dhr. Kaus Shoemacher in het zuiden van Brazilie met eenschotel van +-10 Meter, op bijv. Astra 1 dan wel, het enige wat dan ook nog helpt is de LNB af te koelen tot minus 19celsius.

Link to post
Share on other sites

  • V.I.P.

Hoi mannen , probleem gevonden.

Heb deze deltastar schotel gekregen van de vorige eigenaar alles in losse onderdelen. Dus alles terug zelf moeten monteren. Echter ontbreekt er een tussenstukje nl. de verhoging tussen de feedhorn en de feedhouder ( het stukje in groen ) . Heb die nu voorlopig "kunstmatig" verhoogd zodat ik ongeveer de juiste afmetingen heb.

Met dank aan het Fibo forum ( speciaal smile ). smile



Moest er een fibo-owner zo een groen verhoogstukje voor mij hebben graag. wink



Nu zijn "voorlopig" de db waarden identiek aan de vorige opstelling lijkt me .



Sorry mannen , maar had dit eigenlijk moeten merken tijdens de montage.


Feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI , Moteck SG 2100A + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS6921 , TBS6925 en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.



Link to post
Share on other sites

  • V.I.P.

Ben nu enkele dagen overgeleverd aan de vrouw want door mijn intense tijdbesteding aan die deltastar schotel staat er voor een tweetal dagen wat karweien klaar in de tuin . Werd mij daarjuist op mijn plichten gewezen. cool



Op het einde van de week laat ik wat gegevens geworden van de deltastar 90 cm t.o.v. die offset 100 cm.



See you later. smile

Feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI , Moteck SG 2100A + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS6921 , TBS6925 en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.



Link to post
Share on other sites

Guest sattaz

@Crazy Sat,



Misschien heb je even tijd om tussendoor te laten weten wat de afmetingen van de no name schotel zijn?

Het gaat met name om de hoogte en de breedte van de no name schotel.





Met vriendelijke groeten wink



sattaz

Link to post
Share on other sites

  • V.I.P.

Zal morgen eens meten en voor caddydriver ga ik er enkele foto's bij doen , kan dan alles op schaal nog eens nameten :D

Feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI , Moteck SG 2100A + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS6921 , TBS6925 en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.



Link to post
Share on other sites

  • V.I.P.

@ sattaz

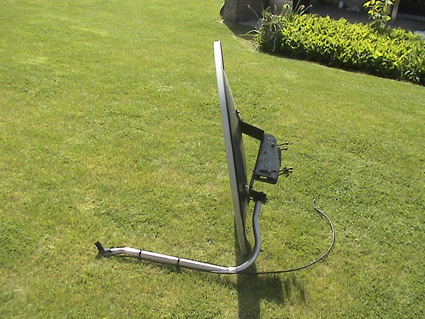

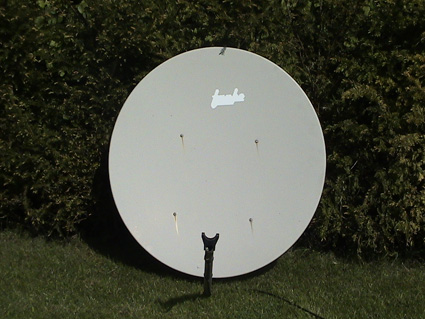

Hierbij de afmetingen van die "no name" schotel.

99 x 92 ( gemeten in de schotelronding )

Is een schotel die ik van een vriend over een 6-tal jaren heb gekregen. Deze vriend werkte toen in een satbedrijf ( hier ter plaatse ) die schotels importeerde uit hun Tsjechiësche dochterbedrijf. Dus het is wel een zeldzame schotel m.i. gezien de afmetingen en de heel vreemde ronde en gebogen steunarm . Wat je ziet op de schotel is een oude sticker, dus geen merknaam. Moest iemand reeds een dergelijke schotel hebben gezien ik zou graag eens weten onder welk merk deze werd verkocht.



De schotel werkte tot op eergisteren perfect maar moet in prestaties toch onderdoen voor die deltastar 90 cm. In feite doet hij zelfs een klein beetje gregoriaans denken. wink



mvg



Crazy Sat



ps.: voor tweede foto doortikken naar no_name1.jpg



Feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI , Moteck SG 2100A + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS6921 , TBS6925 en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.



Link to post
Share on other sites

  • V.I.P.
Citaat:
Hoe vaak moet ik dat nog zeggen mannen


Hi Sjaak(k) , toevallig toch geen leraar ? Zulke opmerkingen worden daar heel frequent gebruikt nietwaar. wink

Zal morgen even de afstand diagonaal meten zodat je dat niet zo vaak meer zal moeten zeggen , meester

Docendo discimus cool

Feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI , Moteck SG 2100A + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS6921 , TBS6925 en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.



Link to post
Share on other sites

Guest sattaz
Origineel bericht van: Crazy Sat

Hierbij de afmetingen van die "no name" schotel.
99 x 92 ( gemeten in de schotelronding )



@Crazy Sat,

Is 99 cm. de breedte en 92 cm. de lengte?


Met vriendelijke groeten wink

sattaz
Link to post
Share on other sites

  • V.I.P.

De sticker is i.i.g. van FUNKE .

Van dat merk heb ik nog een 90 cm offset in de schuur liggen .

Het verschil tussen theorie en praktijk is mijn uitdaging .
Octagon SF8008 4K   C-Tech HD 5000-C+ (Dr.HD F16)
120cm DeltaStar Gregorian van het dak en Te Koop met 36 Volt  RM120 H2H Rotor Usals bestuurd + elevatie control

1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ

Link to post
Share on other sites

  • V.I.P.

Voor die offset schotel , lijkt het idd. een Funke TA-99 te zijn.

Dus het verhaal van die vriend als zou die uit Tsjechie komen gaat niet op . Wat gegoogeld en die schotel kan je zelfs bij 5 Nederlandse satshops verkrijgen voor een gemiddelde prijs van 75,60 € .

Deze schotel zou zelfs afkomstig zijn uit Boxtel in Noord-Brabant.

de afmetingen --- hoogte : 99 , breedte : 92 EN diagonaal : 95 ---



Wat betreft de resultaten met de deltastar 90 , heb ik deze morgen terug even de db opgeschreven die ik nu ontvang bij dezelfde zenders . Dus de eerst de waarden met de Funke FA-99 , daarna met de deltastar 90.

Moet hierbij zeggen dat ik getracht heb tijdens hetzelfde tijdstip deze db's te noteren ( +/- 11 h. ) en bij ongeveer dezelfde weersomstandigheden.

Let wel ik werk nog steeds met een "kunstmatig" tussenstuk tussen feedhouder en feedhorn en volgens mijn ervaring volgt de schotel nog niet perfect de clarke belt baan , maar ik zal daar wel eens werk van maken als ik een echt tussenstuk bemachtig.

Algemenen vastelling is inderdaad dat ik een "gemiddelde" winst krijg van een 10 à 15 %



19,2° E : BVN (14,00 : 13,20) ; 123 TV (12,80 : 13,20 )

10° E : Adjara (9,40 : 7,30) ; Syria (6,30 : 6,20)

26° E : 4Fun (5,50 : 7,30) ; MBCAction (4,60 : 5,50) ; Shada TV (4,30 : 7,30) had hier vroeger blokvorming nu niet meer

42°E : Berat (8,30 : 11,60 ) ; smart (10,10 : 11,20)

45° E : PrimaTV (11,40 : 14,50)

4° W : B1 (4,20 : 6,80) had hier vroeger blokvorming nu niet meer ; Tonis (8,40 : 7,30) ; UBR (7,80 : 7,80)

7° W : 2M Maroc (6,70 : 6,90) ; MBCAction (6,10 : 6,20) ; Zee Aflam (6,10 : 6,20)



Spijtig heb pas gisteren mijn defecte Clarke-Tech 3100 Plus terug anders had ik alles met deze ontvanger gemeten daar hij een veel gevoeligere tuner heeft dan de DM800 en kon ik gegevens gegeven in procenten i.p.v. db's .





Feedhunting , a crazy hobby !



Edison OS mio 4K UHD + Octagon SF8008 4K UHD + Dr.HD F15 + Edison OS mini + Technomate TM-5402 HD M3 CI , Moteck SG 2100A + Deltastar 90 cm + Invacom C120 QDF-031 Quad lnb + SkyStar HD2,TBS6921 , TBS6925 en TT-budget S2-1600 kaart. Channel Master 180 cm schotel + ESX241 lnb voor C-band.



Link to post
Share on other sites

Guest sattaz

@Crazy Sat,



Mijn vragen naar de afmetingen van jouw "no name" schotel hebben toch voor meer duidelijkheid gezorgd denk ik.

Wat eerst een vergelijking leek tussen een 100 cm. schotel en een 90 cm. schotel

is in feite een vergelijking tussen een 92 cm. schotel en een 90 cm. schotel.



Wat betreft afmetingen en oppervlakte zijn beide schotels in feite praktisch gelijk aan elkaar.

"No name"/Funke:    Hoogte: 99 cm. x Breedte 92 cm.

Deltastar Gregorian: Hoogte: 99 cm. x Breedte 90 cm.





Met vriendelijke groeten wink



sattaz
