Fine tuning schotel

[feekh]

Origineel bericht van: Tha Great Mac

Aangezien dit draadje gaat over fine tuning

My 2 cents: Navigeer met een iPhone naar de webconfig van de box, en weergeef de SNR rates full screen op het scherm. Vervolgens kun je meteen aflezen wat een aanpassen op de mast voor effect heeft op je rates. Er is trouwens ook een iPhone app beschikbaar waarbij de SNR rates middels een grafiek worden weergegeven.

[Gast Tha Great Mac]

Dat kan natuurlijk ook met een laptop

[Sprietje]

Toch is het voor veel mensen niet weggelegd om een behoorlijk prijzige professionele meter aan te schaffen. Ik raad mensen aan die zo’n professionele meter niet hebben, om dan maar gewoon een tuner en een kleine flatscreen bij de schotel te zetten en je tuner dan op een zwakke transponder af te stellen. Het heen- en weergeschreeuw met twee personen van nu wordt hij beter en nu wordt hij slechter heeft absoluut niets te maken met het optimaal uitrichten van een schotel.

Het verhaal wat nu volgt is natuurlijk vooral bedoeld voor mensen die een enkele of een duo-lnb op de schotel hebben.

Nadat de satelliet gevonden is en een maximale signaalkwaliteit is bereikt, gaat het vaak mis bij het goed vastzetten van de schotel. Dat geldt zowel voor de elevatie als de draairichting.

Nadat alles goed is uitgericht en vast staat, druk en trek ik flink tegen de mast zodat de schotel iets omhoog en iets omlaag beweegt. Je moet de signaalkwaliteit dan onmiddellijk een aantal procenten zien zakken of de Ber-waarden zien stijgen. Blijft bij één beweging het signaal hetzelfde of wordt juist meer, dan staat de elevatie dus niet optimaal en dit is dat meestal vergaan bij het goed vastzetten van de schotel.

Staat de elevatie optimaal ingesteld, dan is de draairichting aan de beurt. Nadat het optimale bereikt is, de moeren kruislings vastdraaien dus links boven, dan rechts onder, dan rechts boven en dan linksonder, telkens een halve slag.

Dan ga je de zaak controleren door de schotel met je handen links en rechts vast te pakken en beweeg je de schotel naar links en naar rechts. Beter is nog om een gat in de pijp te boren van 10mm iets boven de klem van de schotel en daar een hardstalen staaf van 10mm dik en een halve meter lang in te steken en daar aan te wrikken naar links en naar rechts. Door de schotel vast te pakken met je handen heb je namelijk kans dat de schotel vervormt waardoor ook minder signaalkwaliteit wordt verkregen.

Ook bij deze handeling moet signaalkwaliteit onmiddellijk omlaag gaan of de Ber-waarden stijgen. Ook hier zal de optimale uitrichting als die vast staat vaak verloren gaan bij het goed vastzetten van de moeren. Deze handeling zal meestal wel een paar keer herhaald moeten worden om de optimale richting te hebben gevonden.

Dan de scew-instelling. Het veiligste is de schuinstand van je lnb op te zoeken via de site dishpointer.com maar je kunt het natuurlijk ook weer meten. Een duo-lnb voor Astra 1 en 3 moet in Nederland gewoon 10 graden schuin staan zoals ook in de instructie van CanalDigitaal is aangegeven.

Als laatste is er soms nog een heel klein beetje te halen door de lnb dichter of verder van de schotel af te stellen maar mijn ervaring is dat je hiermee meestal niet meer dan 1% signaalkwaliteit kunt winnen, maar goed, kan toch weer 1% erbij zijn afhankelijk of de lnb in zijn voorste, middelste of achterste stand staat in de klem.



En dan het idee om een schotel uit te richten bij zwaar bewolkt weer tegen regen aan. Daar is eigenlijk geen beginnen aan want door de continue verplaatsing van deze zware wolken, veranderd ook steeds de signaalsterkte en signaalkwaliteit dus valt er niets optimaal af te stellen.



[M_Z]

Een goede afstelling met de Satllook Micro is mogelijk als je ook weet dat vooral de BER uitlezing zeer belangrijk is.

En dan moet het getal zo klein mogelijk zijn, maar dat is verwarrend. Het getal achter de E moet dus juist zo groot mogelijk zijn.

E04 is dus minder zuiver afgesteld dan E05. Alleen afstellen op de onderste SNR is dus niet voldoende. Bij de Satlook Micro komt de BER pas in beeld zodra je al bijna 100% zuiver afgesteld hebt.

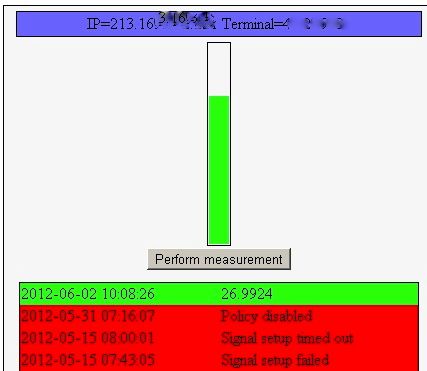

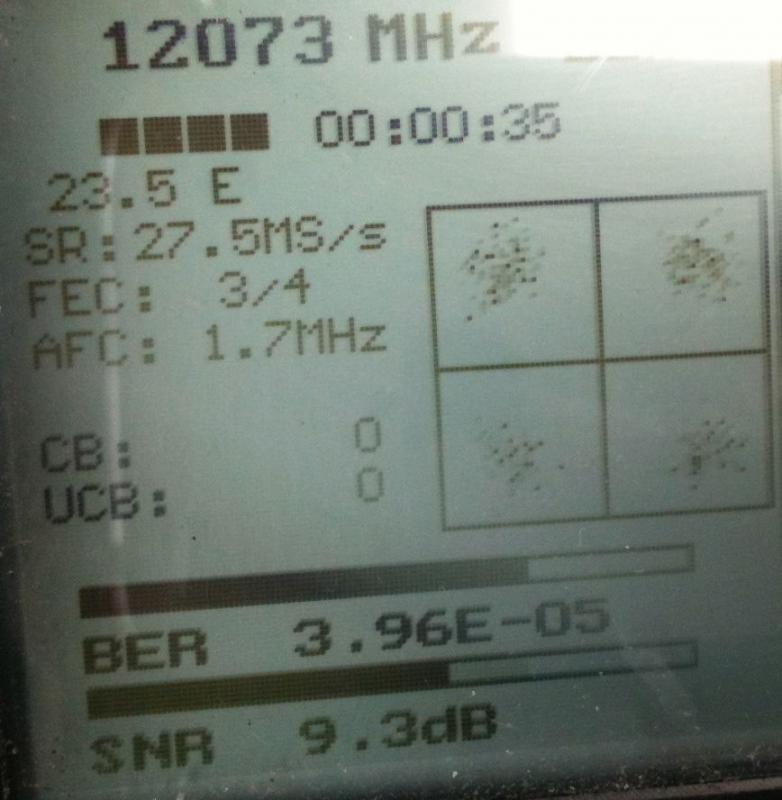

Hieronder een goede uitlezing voor Astra2Connect met het iLNB dat bijgeleverd wordt. Door de afwijkende L.O. Frequency komt de frequentie niet overeen met een correcte transponder, maar dat maakt hier voor de afstelling niks uit. De kruispolarisatie is alleen af te stellen door enkele tests te laten lopen via de site van de importeur, maar meestal als je met de Satlook Micro al zo'n goede waarde hebt, is de kruispol ook al voldoende afgesteld. Meer dan 23 is vereist, hoe hoger de kruispolarisatie uitlezing, des te beter is de upload.



M_Z

[Ventura]

Een zo kleine/laag mogelijk ber betekend niet per definitie een optimale uitgerichte schotel met lnb. Ik heb ook gemerkt (vooral bij HD zenders) dat ook de MER ook erg belangrijk is. MER betekend:



Modulation error ratio - De verhouding van de gemiddelde signaal constellatie vermogen om de gemiddelde constellatie fout vermogen.

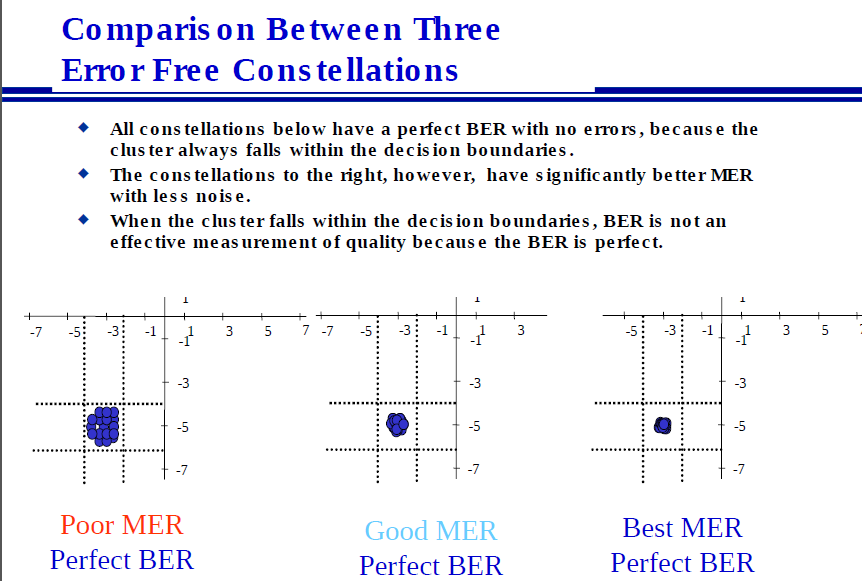

Men kan een optimale ber hebben (gemiddelde constellatie fout vermogen) en een hele lage mer waarde (gemiddelde signaal constellatie vermogen). Daarom is het ook verstandig om goed te kijken in het constellation scherm kijken. Als ik een schotel ga optimaliseren dan meet ik zo wel ber als mer waarde.



Zie hier ook een uitleg van satelliet meter fabrikant.


3 juni 2012 aangepast door Ventura
