Wat doet een "passieve" polarizer?

[Ronsworld]

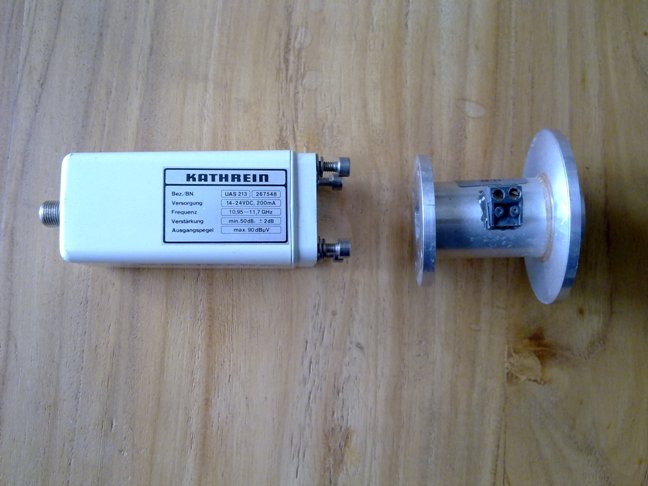

Ik heb een draaibare Kathrein 120 cm prime focus schotel waar vroeger een elektronische polarizer met LNB in zat. (zie foto's)

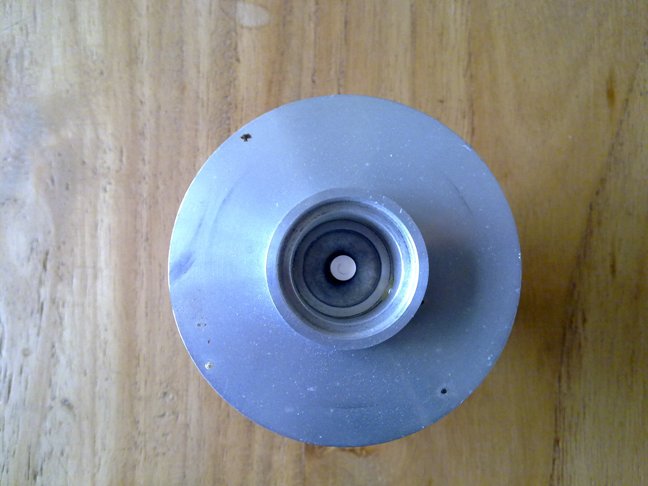

Nu heb ik het verleden zo'n polarizer gesloopt en de voorste flens (de grootste) gebruikt en aangepast

om daar direct een normale H/V flens LNB op te kunnen monteren, dit om deze weer in de kop te kunnen monteren.



Wat gebeurd er met het signaal als ik de polarizer zou laten zitten en daarachter de flens LNB monteer?

De polarizer wordt dus niet aangestuurd.

Houdt de polarizer het signaal tegen, of gooit hij hem er gewoon doorheen?



De gedachte hierachter is als volgt;

De Kathrein wordt gestuurd door een LT8700 deze gebruikt de polarizer normaal gesproken om te kunnen focuseren.

Deze functie zou ik op deze manier terug willen krijgen maar dan met gebruik van een normale H/V Flens LNB.



Ik kan de Kathrein switchen van de LT8700 naar mijn ET9000 dmv 0/12V schakelaar,

dus op de ET heb ik de functie van de polarizer niet nodig omdat de flens LNB normaal H/V schakelt.



HCO.

[Gast azboxhd]

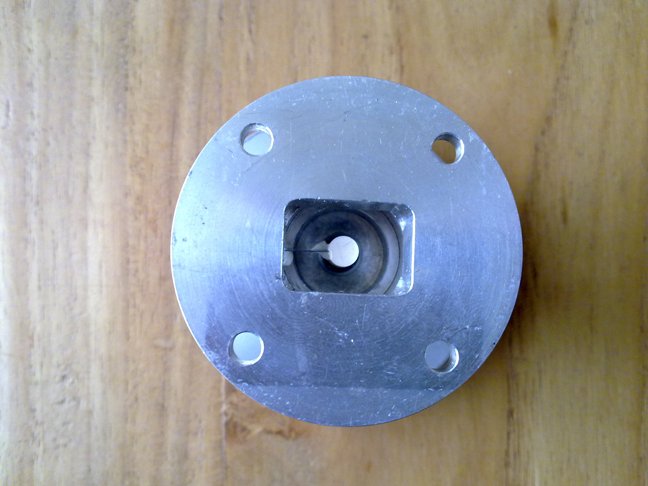

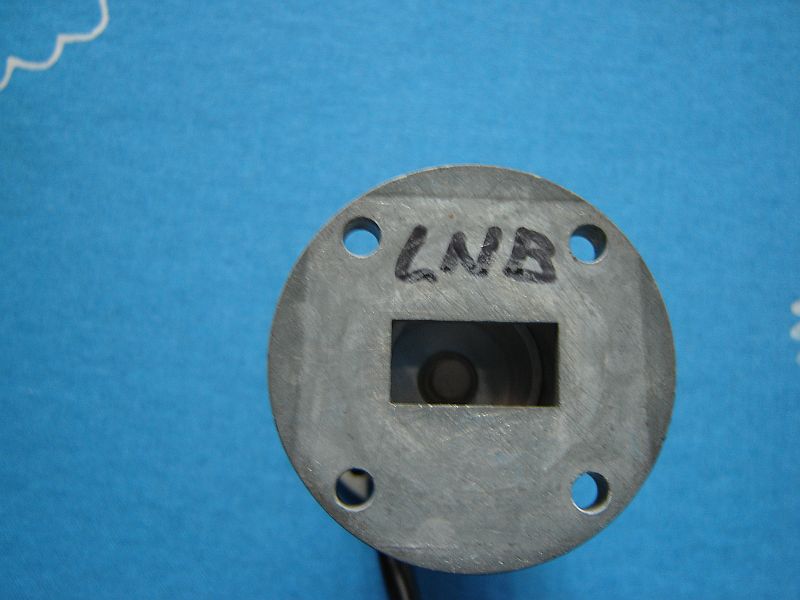

omdat de uitgang van magnetice polarijzer recht hoekig is laat hij maar 1 polarityd door .

[Ronsworld]

Plop, daar ging de zeepbel..



Het gat rond maken zal dan ook niet kunnen gaan werken? Dan gaat vast de werking van de polarizer teniet?



Of is er nog een andere manier om mijn doel te bereiken?



HCO.

[Emekli]

Het is maar een idee van mij, knutsel ook graag. Maar een LNB gaan veranderen, is erg precisie werkje en een nieuwe kost toch ook niet zoveel.

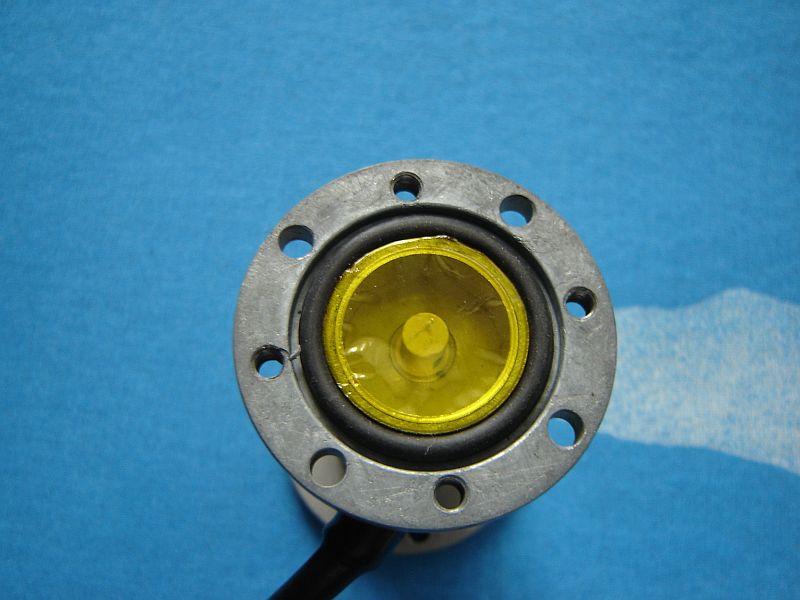

Bij de plaatjes een Flens LNB, kost inderdaad wel wat meer, deze schakelt wel H/V, aangestuurd door de ontvanger,

dit omdat er 2 "probes" (antennestaafjes) inzitten.

13 juli 2012 aangepast door Emekli

[Gast azboxhd]

dan schaf je toch een ADF-120 Fedhorn Prime focus aan. ze zijn gewoon te koop.kost 30.00 euro

13 juli 2012 aangepast door azboxhd

[Ronsworld]

@ Emekli ik wil niet de LNB veranderen, maar de polarizer, ik heb al een H/V flens LNB en die werkt ook wel, maar ik wilde die focus functie erbij knutselen.

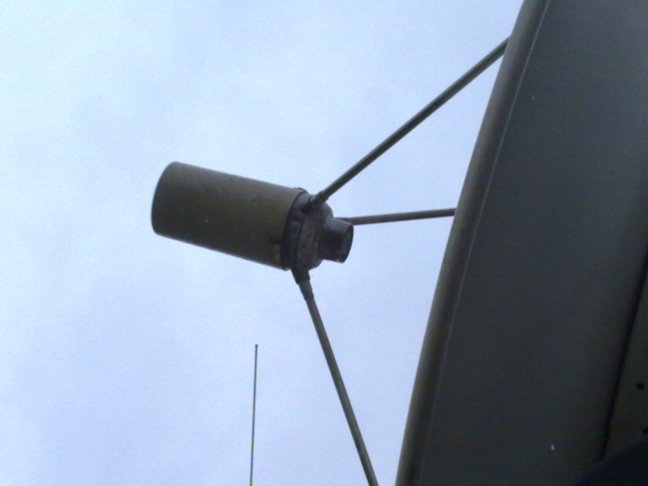

@ azboxhd Die feedhorn gaat sowieso niet passen, mijn Kathrein heeft zo'n "thermoskan" waar de LNB en polarizer inzitten. (Zie foto)



In elk geval bedankt allen voor het meedenken, knutselen is erg leuk en nog leuker als het ook nog werkt.



HCO.

[Sprietje]

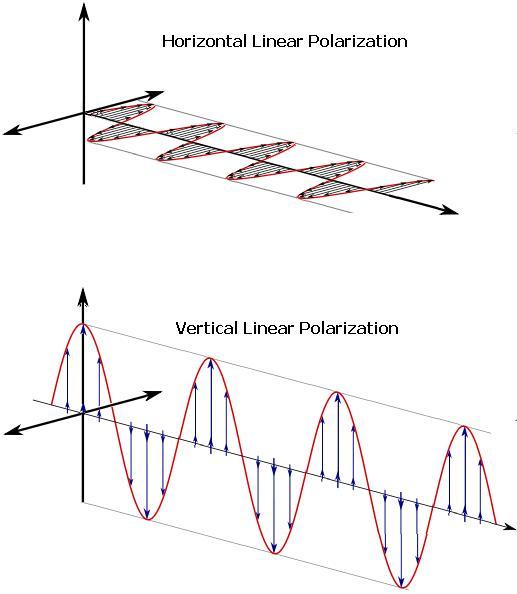

Om alleen de horizontaal gepolariseerde satellietsignalen door te laten moet je een sleuf voor de ontvangstbuis hebben die wat breder is dan de golglengte die je ontvangen wil. De hoogte van de sleuf moet volgens mij ongeveer ééntiende van de golflengte zijn.

Voor verticaal gepolariseerde golven is het juist andersom. Zie de bijlage.

[Ronsworld]

Ik snap de werking van horizontaal en verticaal gepolariseerd, en normaal gesproken regelt mijn flens LNB dit zelf ook wel.



Maar ik wil ook dat deze flens LNB dienst doet als die oude Kathrein LNB die je op de foto ziet. (zie eerste posting)

En dat je de polarisatie gaat regelen met de polarizer. (dus niet meer met spanning horizontaal men verticaal regelen)

Op deze manier kan ik de auto focus functie van de LT8700 weer gaan gebruiken.



En als ik hem dan weer op mijn ET aansluit dat dan de polarisatie weer dmv de spanning geregeld wordt. (zoals normaal gesproken)

Daarom zou op dat moment de polarizer als het ware een doorgeefluik moeten worden van het signaal, wat erin gaat komt er hetzelfde weer uit.



HCO.

[Sprietje]

Beste waterstofcyanide

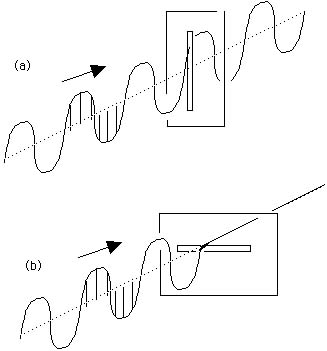

Helaas kan ik je niet verder helpen maar ik heb wel een principeafbeelding van een passieve polarisator (polarizer) bijgevoegd zodat ook andere lezers kunnen zien hoe dat werkt. In feite werkt het precies hetzelfde als een polaroid zonnebril alleen met een veel langere golflengte.

[Ronsworld]

Bedankt voor alle info tot nu toe.

Ik denk dat ik het gewoon een keer uitprobeer.

En laat wel weten hoe het afgelopen is.



HCO.

[trust]

omdat de uitgang van magnetice polarijzer recht hoekig is laat hij maar 1 polarityd door .



Ik heb het hier zojuist getest en gelukkig is dat grotendeels niet het geval .

Getest op mijn 120 cm DeltaStar gregorian op 23.5 oost ( dan kan ik erhet makkelijkst bij) met een Hirschman CSP 1210E polarizer en een (oud type) 0.3dB inverto single .

Ontvanger Maxplus 2100

Eerst gemonteerd met de rechthoekige opening horizontaal .

TP 11.914H : level 84 kwaliteit 72

TP 12.525V : level 97 kwal. 85 , deze waarde werd ook gehaald met dezelfde lnb zonder de polarizer ertussen



Daarna gemonteerd met de rechthoekige opening vertikaal .

TP 11.914H : level 88 kwaliteit 82 , deze waarde werd ook gehaald met dezelfde lnb zonder de polarizer ertussen

TP 12.525V : level 88 kwal. 82 ,



Door de normale optimale skew van de lnb is met een polarizer sturing wel het signaal lager te sturen maar uiteraard niet hoger.

In de tijd van één polariteit lnb's moesten deze dan ook met een skew van 45 º gemonteerd worden zodat je met de polarizer de skew naar links en rechts kon bijstellen .

[Ronsworld]

Ik heb het net ook geprobeerd, en hij laat wel wat door maar halveert het signaal ongeveer.

En hij krijgt ook niet alles door, veel zenders waren "not found".

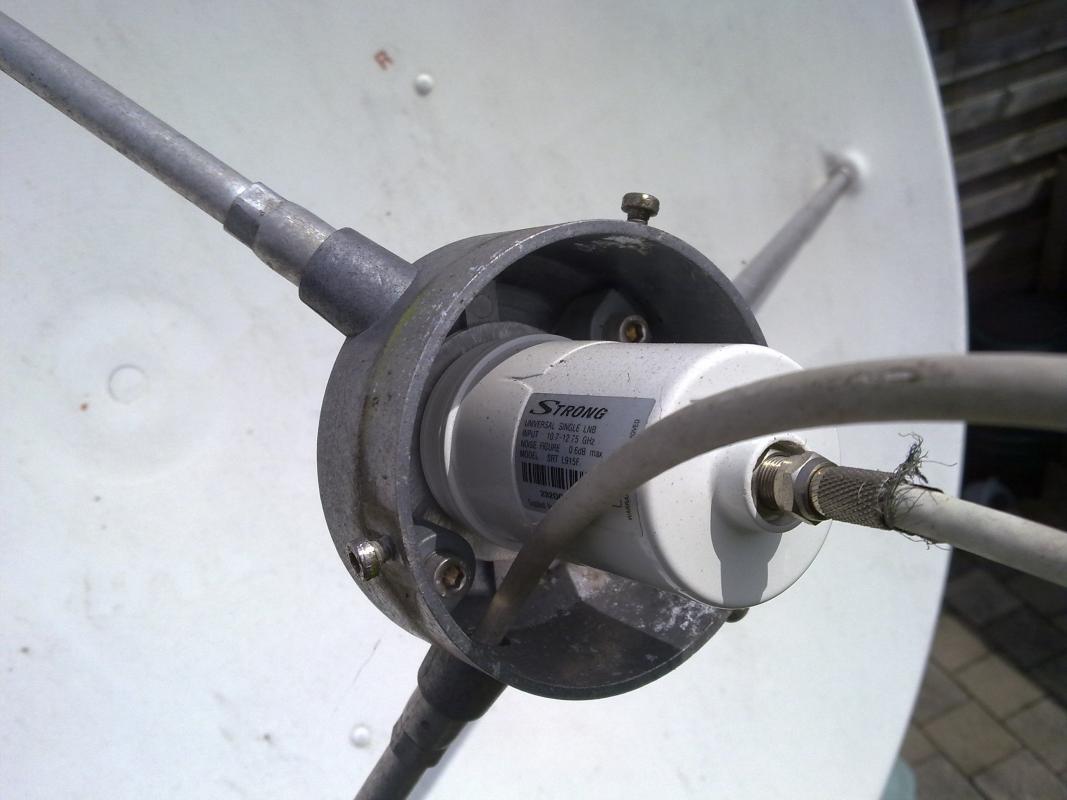

!ste foto is zoals het was met de aangepaste flens voor de H/V flens LNB

2e foto is de lege kop. (kon ik hem ook ff schoonmaken )

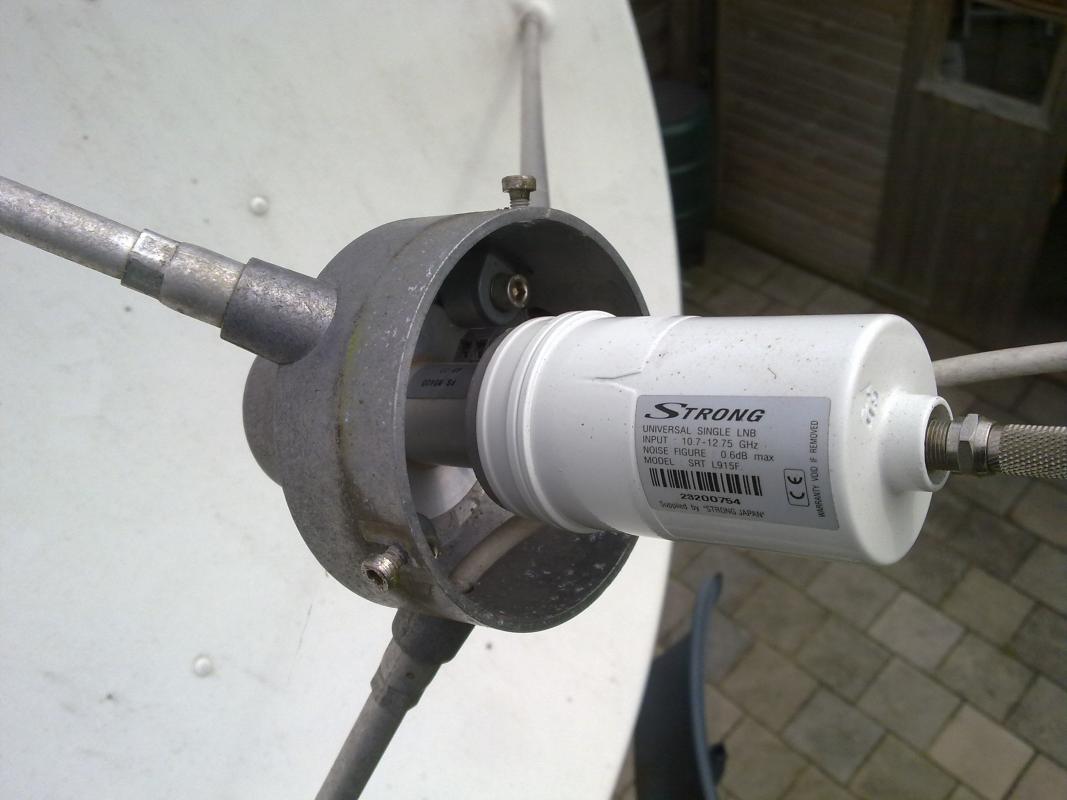

3e foto is met de polarizer ertussen.

[Sprietje]

Beste waterstofcyanide

Je moet je toch wel een beetje schamen hoe jij je coaxkabel hebt aangesneden en de F-connector hebt gemonteerd. Lees nog maar eens in het draadje hoe het wel moet: http://www.sat4all.com/forums/topic/325289-nieuwe-coaxkabels-monteren-f-connector/

[Ronsworld]

Weet ik LOL, maar er zit toch zo'n grote toeter overheen, dus je ziet er niks van...

Is wel vaker zo altijd beter weten hoe het moet bij een ander, en bij jezelf blijft het er wel eens bij..



HCO.
