Visiosat SMC-100 ombouwen naar multi-LNB

[alleyoop]

Ik heb hier nog een oerdegelijke en onverwoestbare Visiosat SMC-100 liggen (is in feite een 90cm schotel) die ik graag zou willen gebruiken voor Astra1/3/2 aangezien die meer regenreserve biedt dan de Big-Bisat.
Op de site van Visiosat (Cahors nu) vind ik meerdere multi-lnb-houders maar geen enkele voor de 19/23/28 configuratie, enig idee of er universele aanpasbare LNB-houders zijn die passen op de Visiosat want de meerderheid lijkt meer voor de Triax ontworpen te zijn?

[satencom]

Je moet even zoeken op G3C

[Sprietje]

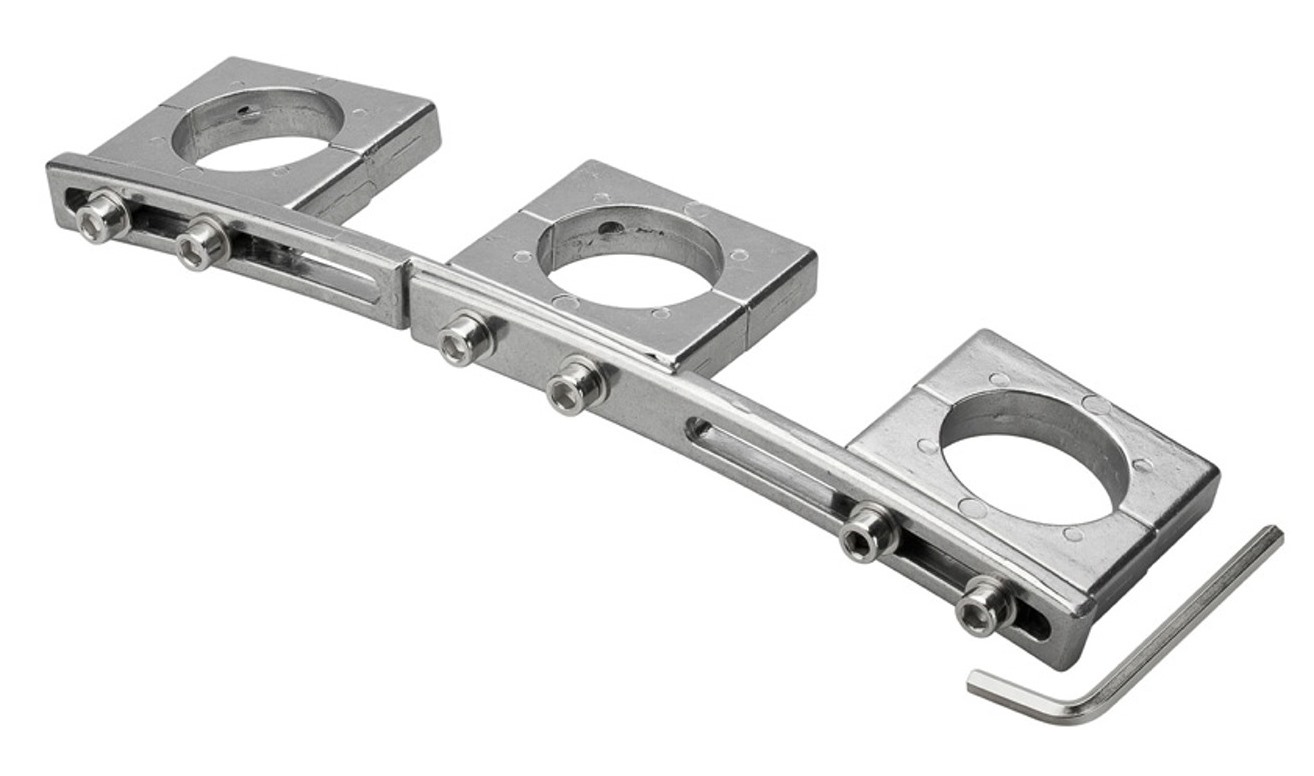

Ik zou gewoon de Wentronic-sat-feedhalter-67306 nemen.

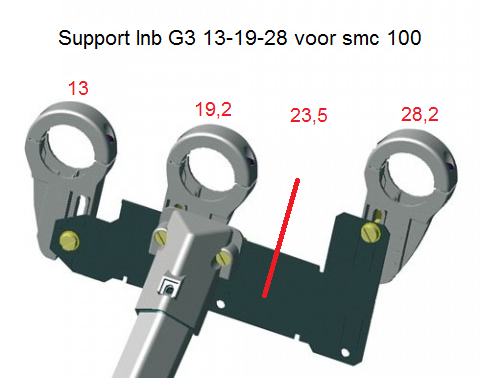

Wil je er ook de Hotbird nog bij, dan neem je de Support lnb G3 13-19-28 voor smc 100 en plaats je er zelf een houder voor de 23,5 bij.


[alleyoop]

Je moet even zoeken op G3C

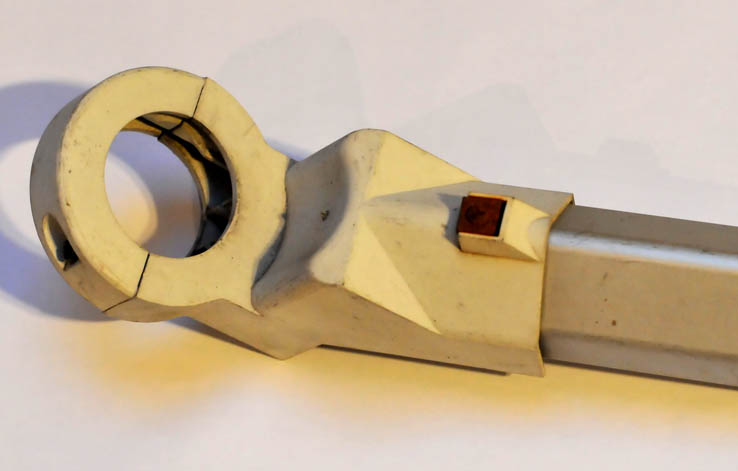

Die ken ik wel, is de LNB-houder voor de kleine Bisat maar die past niet op de veel dikkere LNB-arm van een SMC-100, zou ook niet werken want de kleine Bisat past minstens 2 keer in de SMC.

[alleyoop]

Ik zou gewoon de Wentronic-sat-feedhalter-67306 nemen.

Wil je er ook de Hotbird nog bij, dan neem je de Support lnb G3 13-19-28 voor smc 100 en plaats je er zelf een houder voor de 23,5 bij.





Goed idee, ga ik bestellen, ben ooit begonnen met de Big Bisat uit te rusten met een hoop LNB's als op een satéstokje maar sinds de komst van de Laminas 120 gebruik ik de Big Bisat enkel voor 19/23/28 en de rest is voor de draaibare. Met de SMC100 win ik toch al snel een paar dB aan regenreserve tov. de Big Bisat.

Staat die SMC100 nog niet in je tabel met LNB-afstanden of reken je die steeds opnieuw uit voor elke vraag op dit forum?

[Sprietje]

Beste alleyoop

Ik ben benieuwd welke van de twee je gaat bestellen.
Nee, ik reken dat steeds weer opnieuw uit omdat de afstanden, schuinstanden en skews overal steeds anders zijn.


[alleyoop]

Beste alleyoop



Ik ben benieuwd welke van de twee je gaat bestellen.

Nee, ik reken dat steeds weer opnieuw uit omdat de afstanden, schuinstanden en skews overal steeds anders zijn.



Sprietje, ik zou gaan voor de Wentronic maar dan zit ik wel met een probleem omdat de huidige LNB's op de Big Bisat van het type ALPS zijn (de 40mm versie) en die kan je misschien gebruiken aan de uiteinden maar niet in het midden wegens geen ruimte voor de Wentronic. Stel dat ik een normale LNB met lange hals zoals de Black Ultra neem voor 23 Oost en de ALPS voor 19 en 28,  gaat dit lukken op de SMC-100 voor 19/23/28, of zitten die te dicht bij mekaar?

[Sprietje]

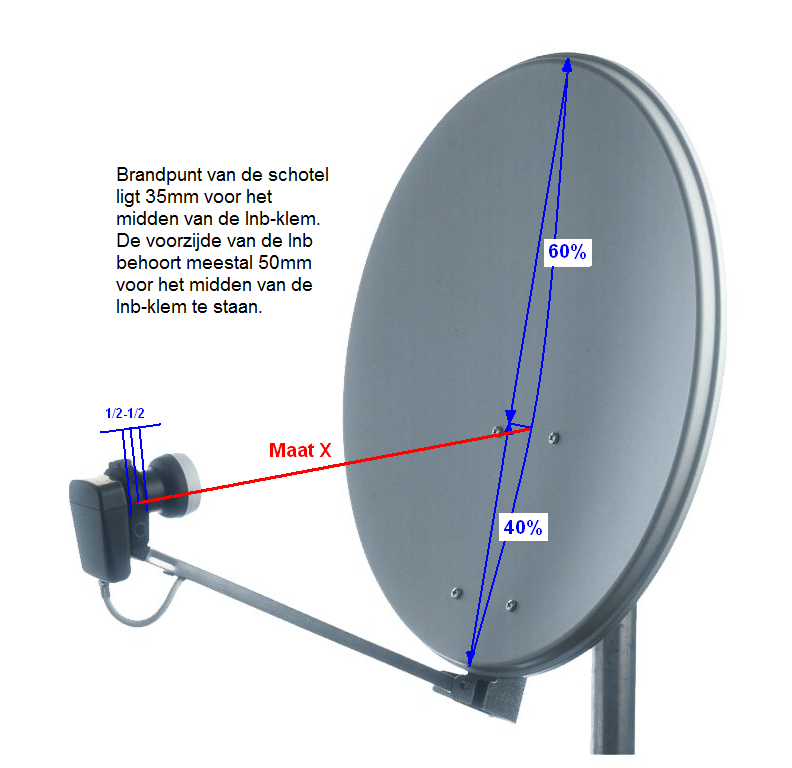

De afstanden van de lnb's kan ik wel uitrekenen maar dan moet ik wel eerst even maat "X" weten, zie bijlage.
Als je dan even aangeeft in welke regio je woont, kan ik je alle afstellingen geven.


[alleyoop]

X is 62cm, voor de coördinaten mag je 51°N en 4°O nemen.

[Sprietje]

Beste alleyoop

Klopt dit wel, 62cm is wat normaal is bij een 80cm-schotel.
Heb je misschien de maat genomen tot aan de voorzijde van de lnb?
Volgens mij moet het ongeveer 800mm zijn.

15 september 2014 aangepast door Sprietje

[alleyoop]

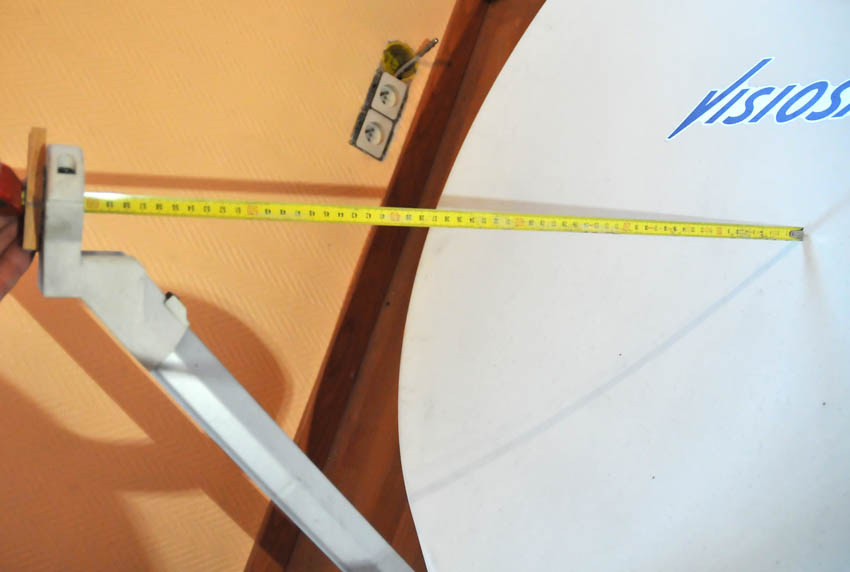

Sprietje, ik heb nogmaals gemeten en kom steeds uit op 62cm gemeten tot het midden van de LNB-klem, de Visiosat heeft wel geen f/D van 0.60 maar 0.65

Hoogte is 103,5cm, breedte is 91cm





[Sprietje]

Ja juist daarom alleyoop, omdat de f/D-verhouding groter is dan de gebruikelijke 0,6 , moet de afstand tot de schotel ook groter worden. Dat had ik ook al in de fabrieksspecificaties gelezen. Bovendien is hij ook nog eens een stuk groter dan een Triax 88 en toch is de afstand een stuk minder dan bij een Triax 88. Een merkwaardige zaak.
Maar goed, ik zal het wel gaan uitrekenen voor je maat van 62cm. Dan kan het alleen maar gunstiger worden met de afstanden van de lnb's.


[Eduard07]

Sprietje, had jij ook al niet eens vastgesteld dat bij de Duitse ronde schotels  de arm relatief kort is, zodat zo'n schotel per saldo meer multifocus uitpakt?

[Sprietje]

Ja, maar dat zijn zuiver ronde schotels en dan moet je toch van de hoogte uit gaan maar deze schotel heeft een normale offset want volgens de specificaties is die 92cm breed en 102cm hoog. Maar ik heb nu geen tijd meer. Ik reken het vanavond wel uit.


[Sprietje]

Beste alleyoop

Ik denk dat ik het raadsel heb opgelost.

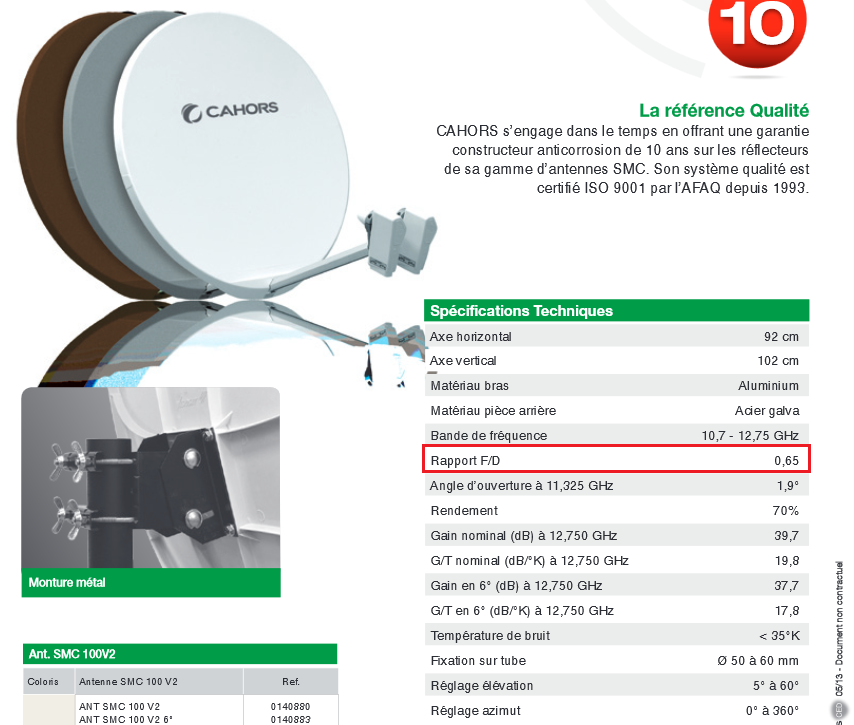

In eerste instantie heb ik de specificaties van de schotel geraadpleegd op de site van Visiosat. Daar staat dat de schotel een f/D-verhouding heeft van 0,65, zie bijlage 1.
Omdat ik al vaker heb meegemaakt dat de fabrieksspecificaties niet klopten, ben ik verder gaan zoeken en kwam ik van diezelfde schotel andere specificaties tegen namelijk dat de schotel een f/D-verhouding heeft van 0,5, zie bijlage 2. En dan klopt het precies. Dan staat de lnb relatief dicht bij de schotel en dan klopt jou meting wel.

Ik maakte eerder een verschil in informatie mee bij SAB.
Als je op de Nederlandse site kijkt van bijv. de S97A, dan staat daar dat die schotel een f/D-verhouding heeft van 0,62.
Keek je in hun Engelstalige PDF van de schotelspecificaties, dan stond er dat de f/D-verhouding 0,5 was. Ik heb ze daar een paar keer op geattendeerd en inmiddels hebben ze het gecorrigeerd.

Ik ben er nu dus van uit gegaan van jou maat van 62cm die klopt met een f/D-verhouding van 0,5.
Voor jou locatie kom ik dan op het volgende.
De hart op hart afstand tussen de Astra 19,2 en 23,5 is 48mm
De hart op hart afstand tussen de Astra 23,5 en 28,2 is 51mm
De rail moet 13,3 graden schuin gezet worden, de Astra 28,2 het laagste en de Astra 19,2 het hoogste.
Om de Astra 23,5 te vinden, moet je de elevatie van de schotel instellen op bijna 29 graden.

Ik kan de volgende conclusie trekken.
Je kunt dus geen drie normale lnb's gebruiken want die kunnen niet dicht genoeg tegen elkaar.
Ik zou voor de Astra 23,5 een Inverto Black Ultra nemen. Voor de Andere twee een ALPS.
Ook kun je niet de Wentronic multifeedhouder gebruiken want die klemblokken zijn 60mm breed waardoor de lnb's niet dicht genoeg tegen elkaar kunnen worden gezet.

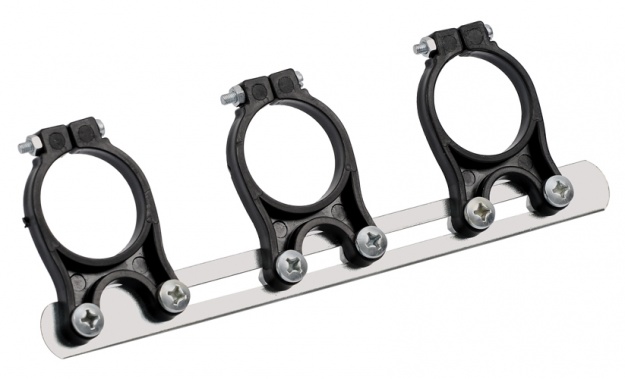

Je kunt wel de SAB LNB-houder GK3 A025 gebruiken. Die kunnen tot op 50mm van elkaar staan. Ook kun je die beugel buigen zodat ook de buitenste lnb's mooi naar het midden van de breedte van de schotel gericht staan.

Hoeveel aansluitingen wil je op de lnb's hebben?
