Identificatie connector

[Yen]

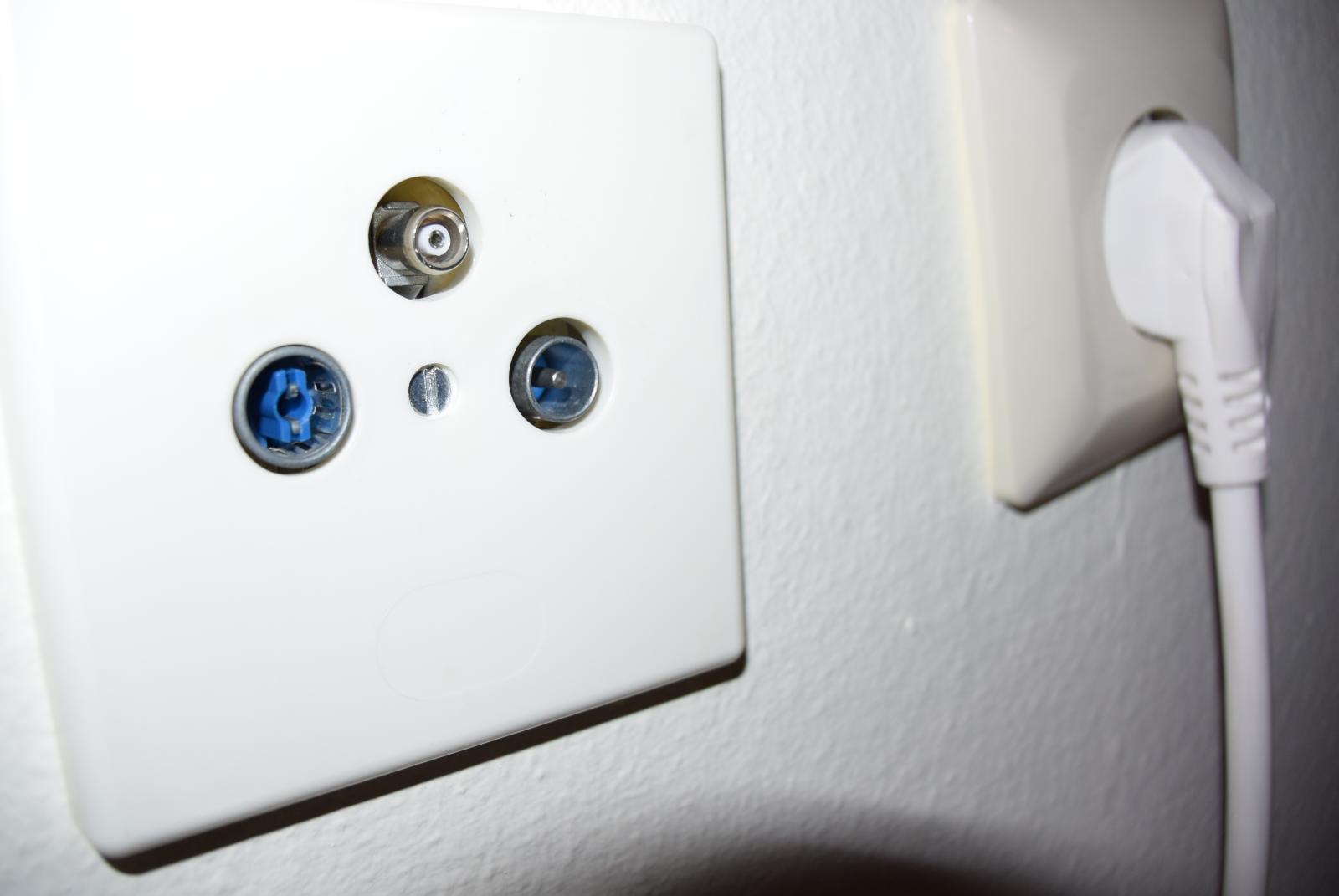

Ik ben net verhuisd naar een appartementscomplex, toen ik mijn televisietoestel wilde aansluiten kwam ik de volgende connector tegen:



Kunnen jullie mij verklaren over welke connector dit gaat? Voor de duidelijkheid, het gaat om de bovenste connector. Mijn televisietoestel aanvaard namelijk enkel F-type connectors. Ik vermoed dat ik wel een omvormer kan vinden van dit type naar een F-type female?

[smetje limb.BE]

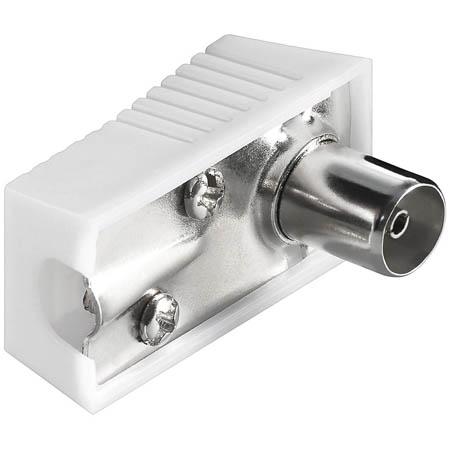

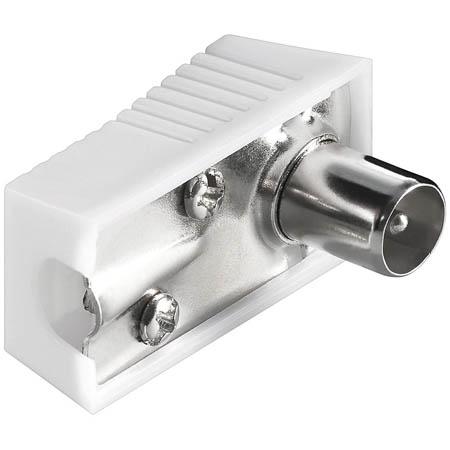

dit zou toch de juiste opstelling zijn

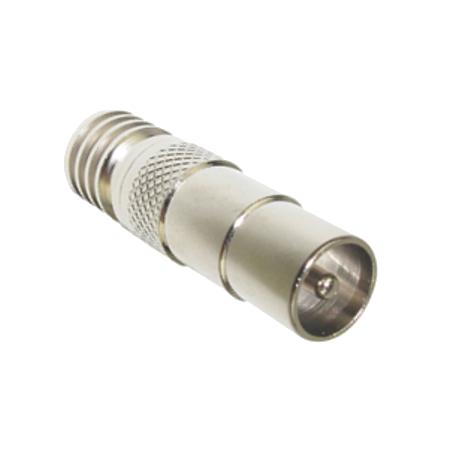

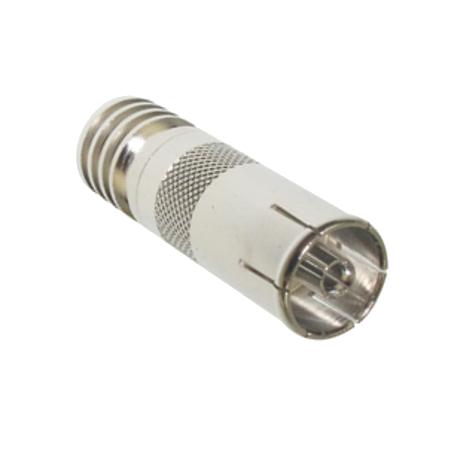

en connectors enz in verschillende maten verkrijgbaar

18 juli 2016 aangepast door smetje limb.BE

[Sprietje]

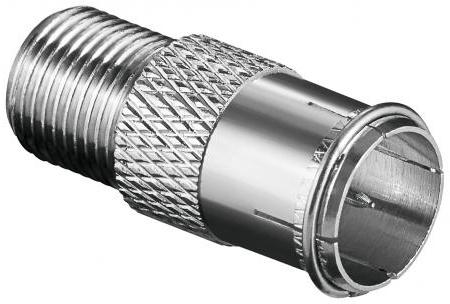

Als je al een kabel hebt met F-connector aansluitingen, dan kun je deze verloopstekker gebruiken.


[Sprietje]

Ik vind het maar een vreemde aansluitdoos.
Schroef het afdekplaatje er eens af en kijk eens wat voor typenummer er op staat.
Het zou namelijk ook een data aansluiting kunnen zijn en dat lijkt me logischer in een appartementencomplex.

19 juli 2016 aangepast door Sprietje

[smetje limb.BE]

zou het misschien voor een soort dvb-t  aansluiting kunnen zijn ...wel raar heb deze contactdoos  nog niet gezien

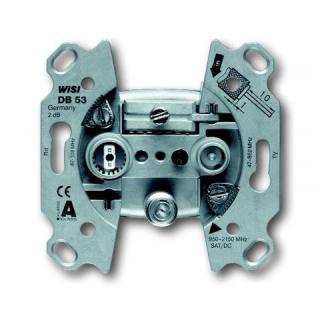

maar ik heb de indruk dat het deze zou kunnen zijn

ABB Busch-Jaeger Antennecontactdoos Sat Ster

ik zelf denk voor sat  de aansluiting

19 juli 2016 aangepast door smetje limb.BE

[ceesv]

950 / 2150 MHz sat DC



Zou moeten kunnen werken.

[Sprietje]

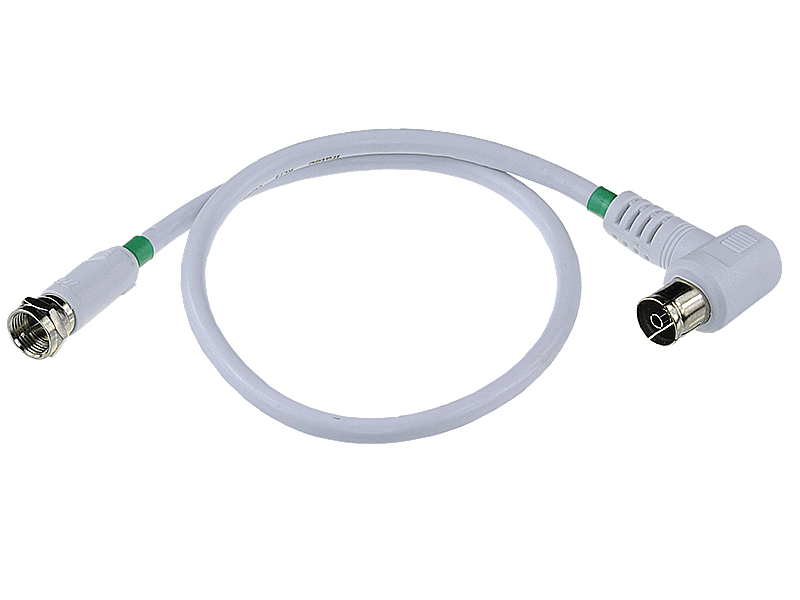

Ik denk dat je gewoon de tv-aansluiting moet gebruiken en dan dit aansluitsnoertje moet gebruiken. Dat koop je voor €1,49.

19 juli 2016 aangepast door Sprietje

[Mojo]

Liijkt mij een BNC aansluiting.

[Sprietje]

Wat lijkt je een BNC aansluiting?

[smetje limb.BE]

waar zou Yen zitten

want die stelde toch de vraag van wat is dit.....voor een stekker aansluiting

daarom zou het beter zijn dat hij het deksel er eens afneemt en kijkt wat er zoal geschreven staat

type nr enz

of ook eens een duidelijke afbeelding kan maken van de zijkant ..dan zien we het waarschijnlijk ook wat duidelijker..wat voor aansluiting het zou kunnen zijn

[Yen]

Excuses voor de late reactie, ik was voor enkel dagen weg. Ik heb ondertussen meer info over de connectie en het plaatje. De contactdoos is een Astro GUT MMD 4, geschikt voor frequenties tot 1 GHz. De bijzondere connector is een WICLIC, gebruikt voor een kabelmodem die hier door een vorige bewoner geïnstalleerd was.



[smetje limb.BE]

mooi zo,Yen

nu weten we toch juist wat voor contactdoos het is

• verbesserte EMV-Eigenschaften durch Einhaltung der Klasse A + 10 dB (LTE safe)
• hohe Einstrahlfestigkeit über die Rundfunkbuchse durch UKW-Bandpassfilter
• schnelle und sichere Anklemmtechnik auch bei unterschiedlichem Kabelquerschnitt
• Entkopplung nach EN 50083 trotz geringer Dämpfung der Sonderkanäle S2 und S3
• Kabel-Knickschutz durch abgerundete Gehäuseform
• hohe Entkopplung zwischen Daten-Anschluss und TV/RF-Anschluss verhindern Störungen des TV-/ Radio-Empfangs durch das Kabelmodem
• F-Konnektor-Buchse für Kabelmodem verhindert ungewollte Einbringung von Ingress durch Anschluss eines „Zweitfernsehers“
• 5 - 1006 MHz
• TV- & Modem-Anschlussdämpfung ca. 4 dB

25 juli 2016 aangepast door smetje limb.BE

[ceesv]

In ieder geval ongeschikt voor Satelliet.

[Sprietje]

Dus precies Yen wat ik in bericht 5 al schreef.
En het kabeltje wat ik liet zien kun je voor een paar Euro kopen en dat op je tv aansluiten.

Het merkwaardige is dat ik nog nooit een tv heb gezien waar alleen maar een f-connector aansluiting op zit.

Elke tv heeft een terristrische / kabelaansluiting met een insteekplug. Beschikt de tv dan ook nog over een satelliettuner, dan zit er ook een F-connector aansluiting bij. Een tv die uitsluitend beschikt over een aansluiting met F-connector zoals je in de eerste vraag schreef ken ik niet. Welk merk is het?


26 juli 2016 aangepast door Sprietje

[Yen]

Dus precies Yen wat ik in bericht 5 al schreef.

En het kabeltje wat ik liet zien kun je voor een paar Euro kopen en dat op je tv aansluiten.

Het merkwaardige is dat ik nog nooit een tv heb gezien waar alleen maar een f-connector aansluiting op zit.

Elke tv heeft een terristrische / kabelaansluiting met een insteekplug. Beschikt de tv dan ook nog over een satelliettuner, dan zit er ook een F-connector aansluiting bij. Een tv die uitsluitend beschikt over een aansluiting met F-connector zoals je in de eerste vraag schreef ken ik niet. Welk merk is het?





Excuseer Sprietje, mijn zin is niet helemaal volledig, dit moet uiteraard zijn "Mijn televisietoestel aanvaard namelijk enkel F-type connectors voor satelliet tuners." En het toestel is een LG 32LB561V.



De low-pass filter in de aansluitdoos lijkt mij niet geschikt te zijn voor satelliet signalen, deze cut volgens de datasheet namelijk op 1,006 GHz.

26 juli 2016 aangepast door Yen
