polarmount echostar 1.20M schotel

[RimaNTSS]

Sorry, zal dit keer schrijven in het Engels zoals Google soms vertaald naar Nederlands niet zeer correct (voor bijvoorbeeld als het vertaalt schotel het resultaat iets over voedsel maar geen antenne, enzovoort is). @MMD heb je gevonden juiste plaats waar Parabola6 programma te downloaden. Na het downloaden op uw PC openen. Meet uw schotel (antenne) zorgvuldig en invoegen in het programma (in groen cirkeltje) verticale dimensie (1316mm), de horizontale dimensie (1214mm) en de diepte in het punt waar verticale en horizontale lijnen elkaar – 117, 4mm geven zijn. Vervolgens sloeg knop Ввод (groene pijl betekent Enter). Vervolgens wordt berekend alles wat die u moet weten over uw antenne. Ik schreef sommige vertaling in geel op het screenshot. Als je de knop Профиль zal vervolgens het programma van uw antenne profiel trekken. Ik denk dat thats it. Als u vragen hebt.



Sorry, will write this time in English as Google sometimes translates to Dutch not very correctly (For example if it translates Dish the result is something about food but not antenna    and so on).

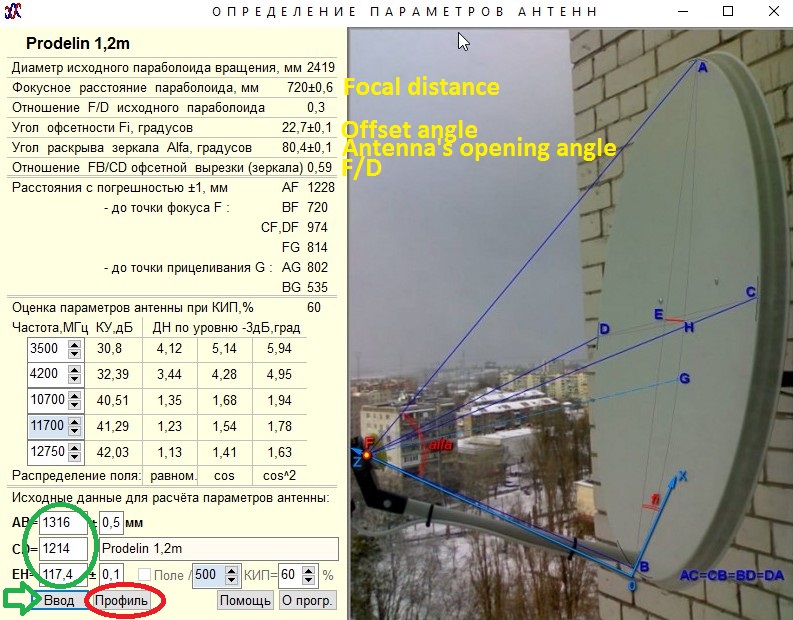

@MMD you have found right place where to download Parabola6 program. After downloading open it on your PC. Measure your dish (antenna) carefully and insert in the program (in green circle) vertical dimension (1316mm), horizontal dimension (1214mm) and depth in the point where vertical and horizontal lines are meting each other – 117,4mm.  Then hit button  Ввод (green arrow, means Enter). Then program will calculate everything you need to know about your antenna. I wrote some translation in yellow on the screenshot. If you hit the button Профиль then the program will draw your antenna’s profile. I think that is it. If you have questions ask.

[a33]

Verschillen tussen het parabola 2 programma en het parabola 6 programma staan bijv hier:



https://www.sat4all.com/forums/topic/352934-calculator-voor-focuspunt-berekening-offsetschotel/?p=2377070

(Edit: en ook bericht #38!), en

https://rickcaylor.websitetoolbox.com/post/show_single_post?pid=1292733992&postcount=25&forum=409261 (en het hele topic eromheen)



Dit topic is ook interessant (in bericht #13 gaf @RimaNTSS ook al een korte gebruiksaanwijzing van een eerdere versie van het Parabola6-programma): https://www.satellites.co.uk/forums/threads/antennas-focal-point-le-point-g.162669/



Groet,

A33





24 oktober 2016 aangepast door a33

[Sprietje]

Het merk Prodelin is duidelijk een schotelmerk voor de professionals. Dit merk heeft ook een enorm scala aan grote schotels in vele uitvoeringen.
Ik kwam o.a. de Prodelin series 3120 tegen. Die heeft een hele mooie elevatie- en azimuth instelling.

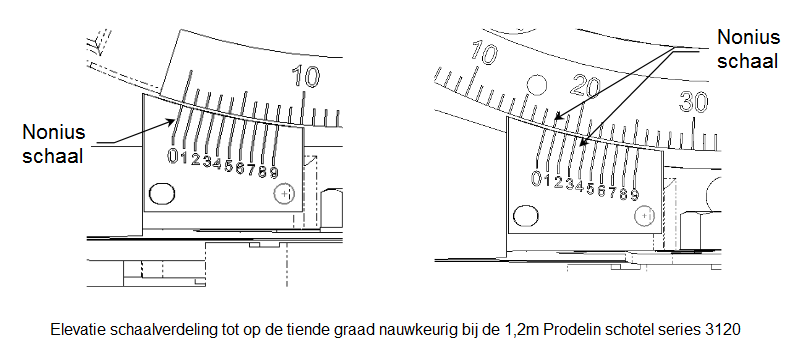

De elevatie instelling gaat met een flinke draadstang en de elevatieschaal is tot op één tiende graad nauwkeurig af te lezen.
Ook de Azimuth instelling gaat met een lange schroefbout.
Zie hier de specificaties: http://www.gdsatcom.com/vsat/Technical_Docs/assembly_manuals/4096-738.pdf

[RimaNTSS]

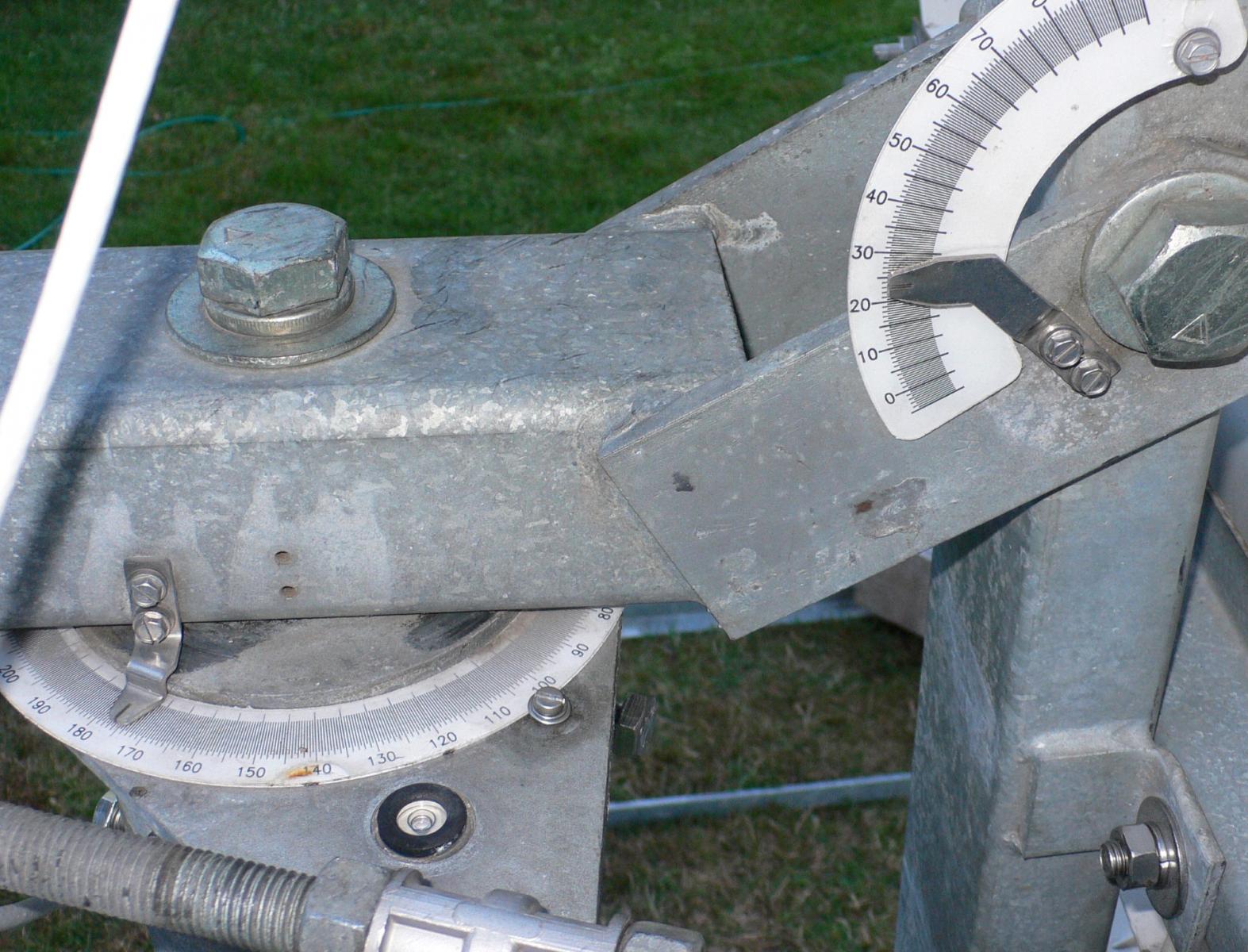

Ben het eens met je @Sprietje... Prodelin had veel zeer goede antennes gemaakt. Natuurlijk, niets is perfect, en deze antennes zijn niet perfect, maar ze zijn boven aan producten die we kunnen krijgen. Er is een foto van de berg van mijne 1, 8m Prodelin, geen nonius schaal maar ook goeie

[triax110]

Hoi heren leuk dat er zo meer info zo bij elkaar komt over deze dish.

Ben zelf ook nog wat verder gaan zoeken aangaande de feedhorn die bij deze schotel zou behoren.

Het is inderdaad zo dat een standaard 40mm lnb de schotel niet helemaal goed belicht,naar wat ik van adere forums kan vinden zou de schotel slechts voor 1,1meter belicht worden en mis je dus een stukje versterking van de schotel. 0.1 - 0.8db of deze waarde kloppen weet ik niet.

heb helaas geen meet apparatuur/kennis hiervan.



heb wel een pdf gevonden van echostar van div feedhorns.

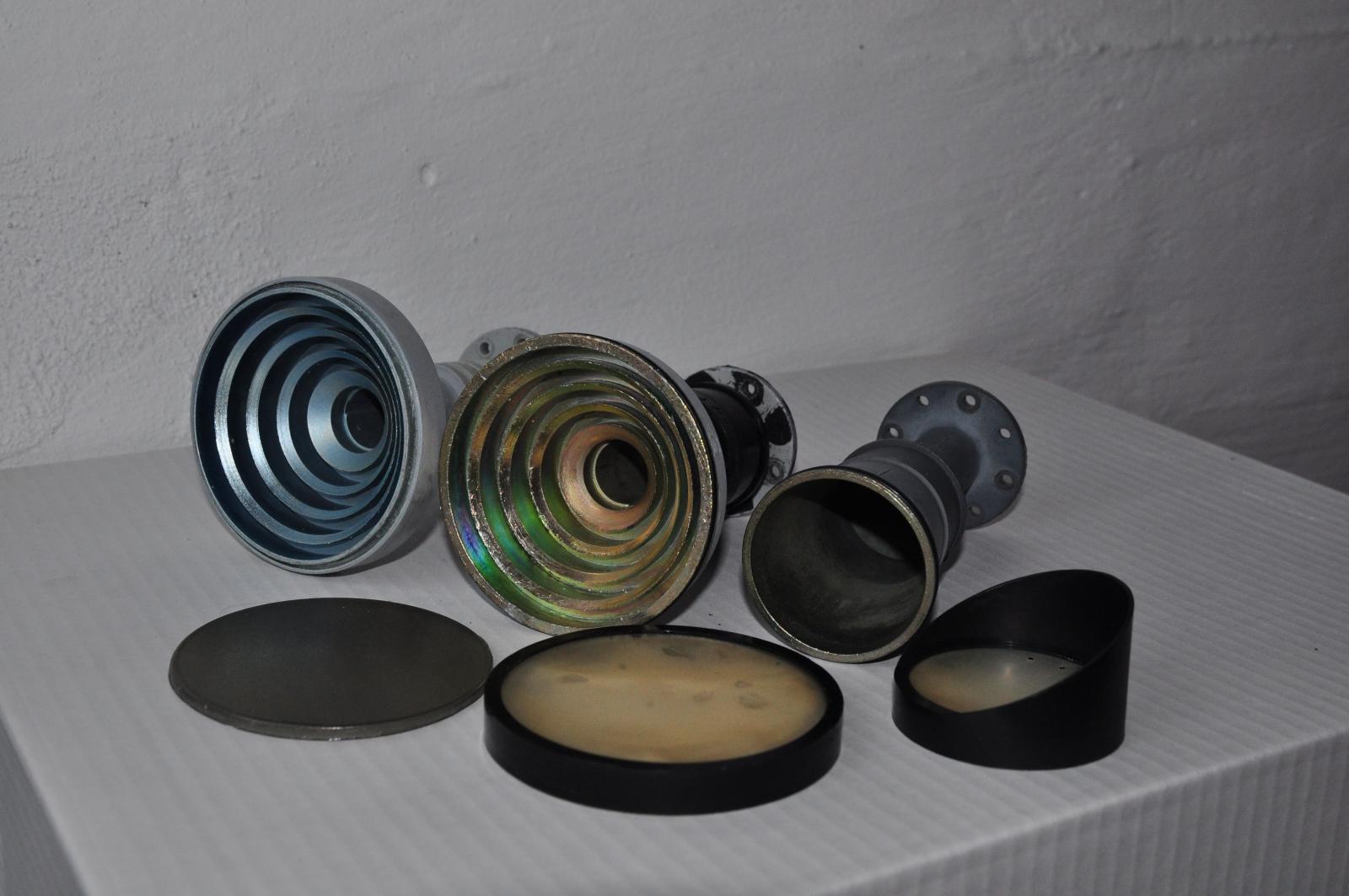

en een paar foto,s van verschil Anderw Raven Echostar.

Wat in ieder geval opvalt is dat de echostar feed geen rillen heeft zo als de andere twee.

en dat de feeds zo hun eigen frequentie bereik hebben.





Mvgr triax110

kufeeds.pdf

3 feedhorns tested on 36E and 28E.pdf

Skyware_Global_Ku-band_Receive_Only_Dual_Polarization_Feed_Kit_Datasheet.pdf
