Wavefield T55, hulp nodig

[rohkis]

Beste mensen,

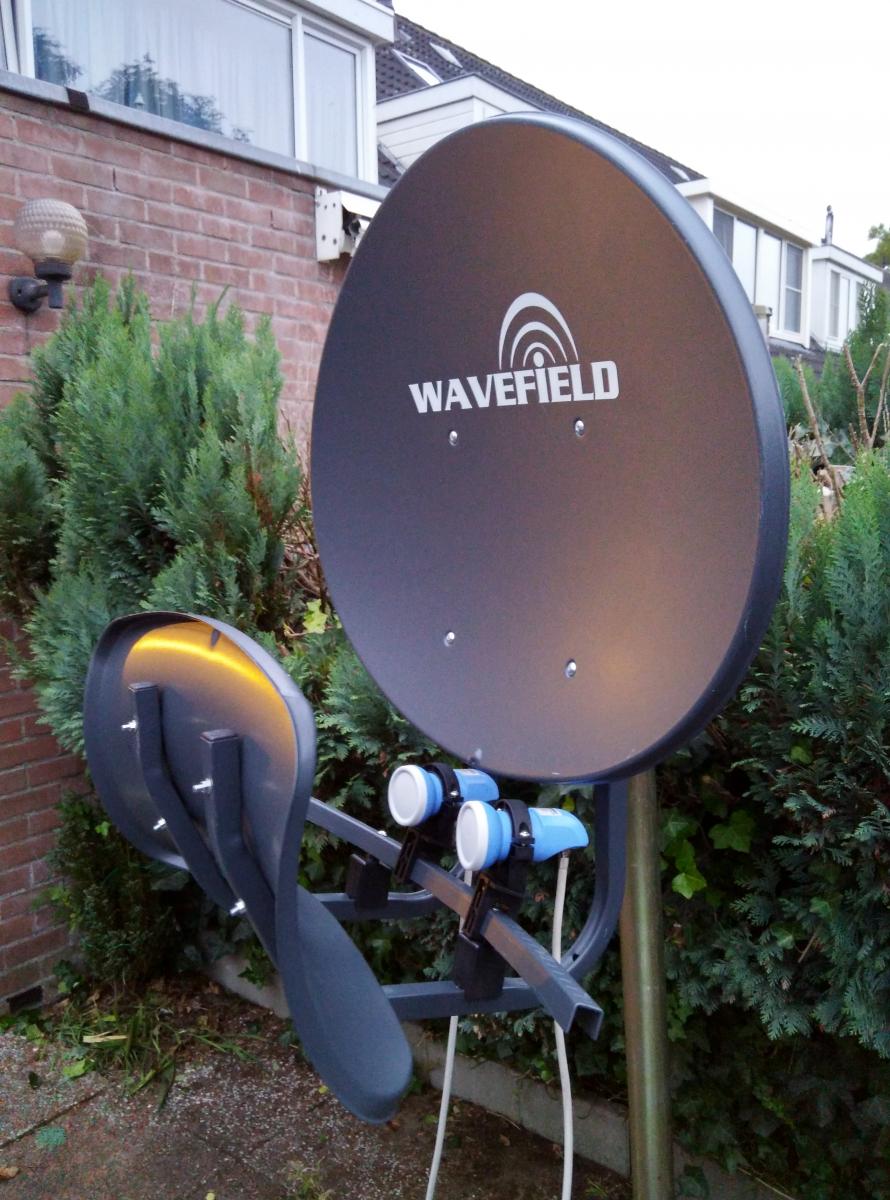

Ik heb in het weekend een Wavefield T55 geïnstalleerd in mijn tuin. Daarnaast heb ik een Archsat schotel waar ik Astra28, Astra19 en Hotbird heb aangesloten.



Ik zou graag de volgende satellieten willen ontvangen op de Wavefield T55:



Thor 0.8 W

Astra 4.8 E

Eutelsat 16 E

Astra 23 E

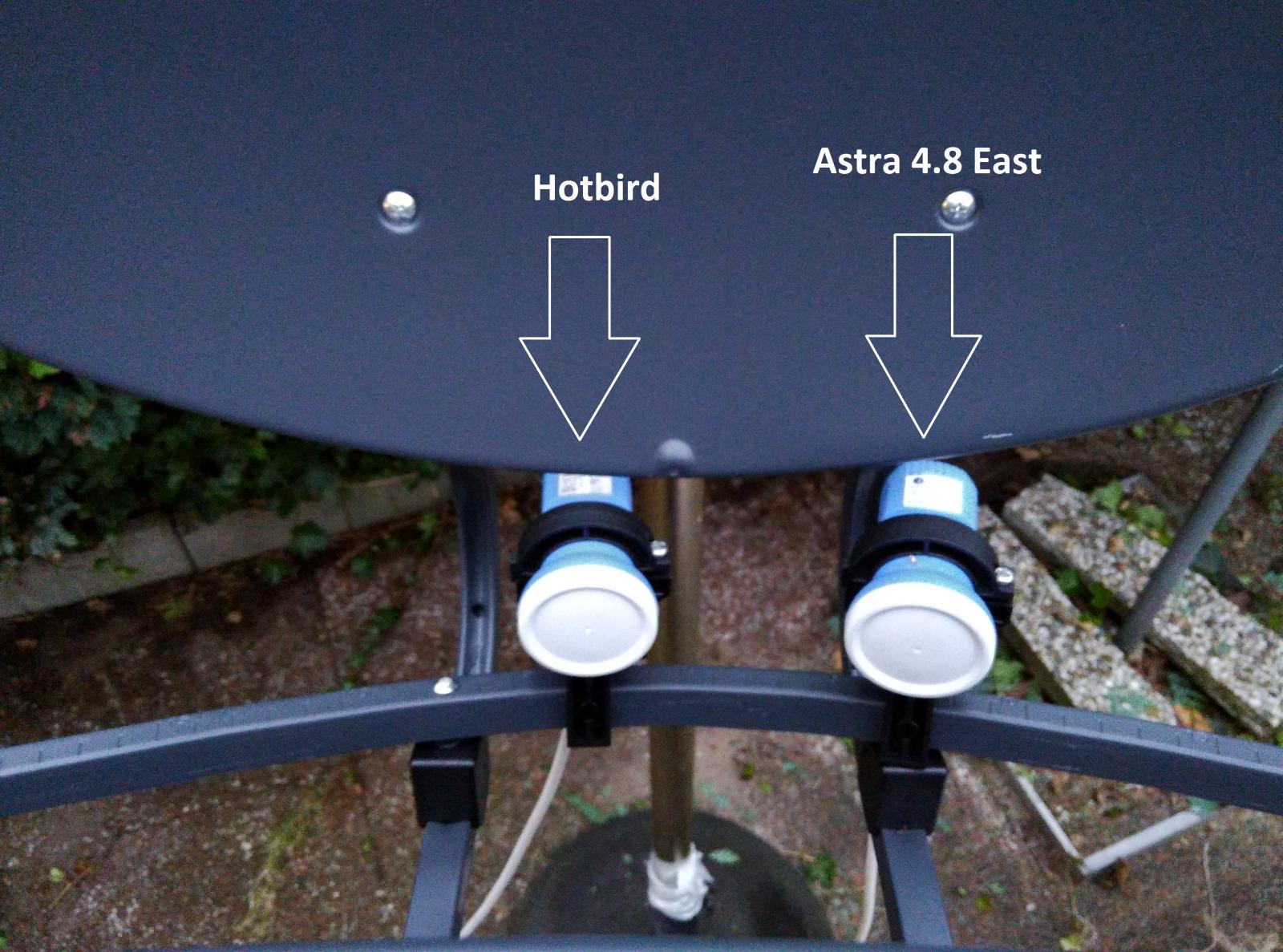

Het is mij al gelukt om Astra 4.8 E te ontvangen, zie afbeelding.

De overige  satellieten uit bovenstaande lijst kan ik niet vinden.

Astra 19 en Hotbird heb ik ook al kunnen vinden, maar die heb ik dus niet nodig.





25 oktober 2016 aangepast door rohkis

[ceesv]

Heb je de tabel ingevuld en de skew van de schotel overeenkomstig ingesteld?

Zit het gaatje van de hulpreflector boven of onder?

[rohkis]

Het gat zit boven.



Ik heb geprobeerd om de Hotbird als midden LNB te installeren en de schotel achter op 35gr gezet.

[Sprietje]

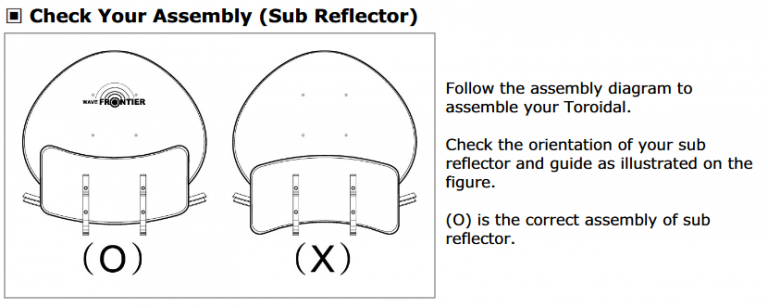

De hulpreflector is verkeerd om gemonteerd. Het gaatje moet natuurlijk beneden zitten maar ook zonder dit gaatje kun je al zien dat de reflector ondersteboven gemonteerd is. Lees de installatie handleiding eens goed door.

Wavefrontier Toroidal T55 installatie handleiding.pdf

25 oktober 2016 aangepast door Sprietje

[ceesv]

Vandaar mijn vraag, ik zag een schaduw op de foto waar die niet thuis hoort.

Je hebt de schotel op 35 graden elevatie gezet, maar wat voor skew van de schotel moest je instellen met jouw keuze van satelliet posities?

[Sprietje]

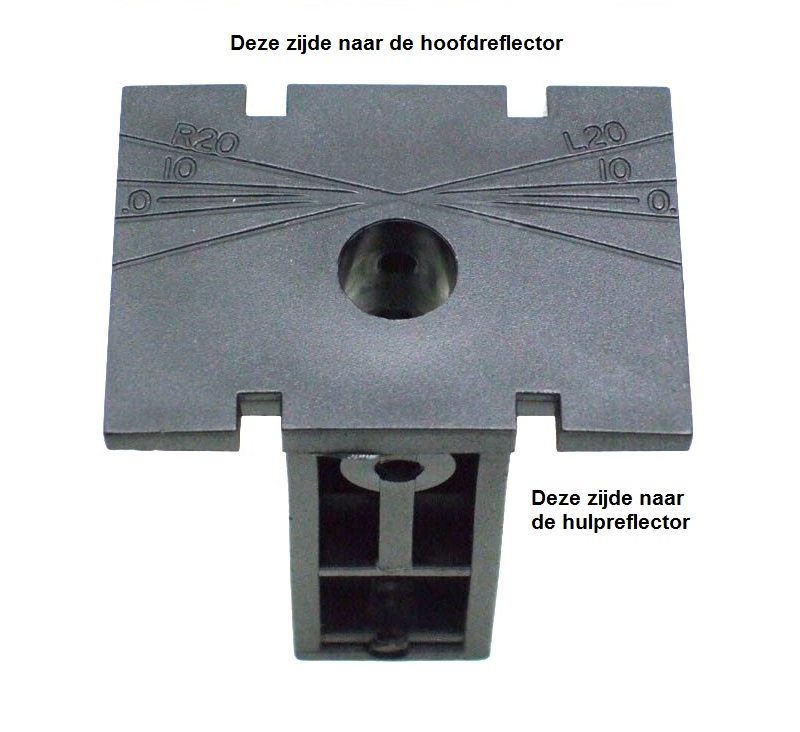

Ik vraag me af of de lnb-houders goed gemonteerd zitten.

Zie de bijlage hoe ze gemonteerd moeten worden.

[rohkis]

Dank voor alle berichten, het is inderdaad niet helemaal goed gemonteerd. Heb de schotel zo gekregen... Ik ga dat eerst allemaal fixen.



Even een andere vraag, denken jullie het is mogelijk om deze 4 satellieten te ontvangen met de Wavefield T55, het verbaasde me enigzins dat ik de Astra 4.8 E vrij makkelijk kon vinden.



Thor 0.8 W

Astra 4.8 E

Eutelsat 16 E

Astra 23 E

[Mylan1999]

De Astra 23.5 E zal natuurlijk niet binnenknallen, dat doet ie op een 64 cm schotel al niet, maar moet wel haalbaar zijn.

[Erwinnaar]

Staat die op een klein betonnen voet voor parasol gemonteerd als ik de foto goed begrijp? Ik zie ook nog een goede ongebruikte tegelvoet voor 4 stoep of grindtegels op de foto.



Eerst dan maar de schotel juist in elkaar zetten en op een goede stabiele mast (ongebruikte tegelvoet) monteren en het liefst zuiver verticaal afstellen die mast en vervolgens de schotel erop en gaan uitrichten.
Voorwerk is minstens zo belangrijk als het uitrichten.



Succes.

26 oktober 2016 aangepast door erwinnaar

[Sprietje]

Op hoeveel graden heb je de schotel-skew ingesteld? Dat zal ergens in de buurt van 4 graden moeten zijn (94 graden op de schaalverdeling).

Geef je coördinaten eens op tot twee cijfers achter de komma.

[rohkis]

Yes, ik heb de schotel nu goed gemonteerd en bijna waterpas.



Coördinaten : Breedtegraad: 52.3 | Lengtegraad: 4.96

[ceesv]

En de schotel ongeveer 4 graden gekanteld in de zijwaartse richting? (schotel skew)

[Sprietje]

Als jij vanaf jou locatie de aangegeven satellieten wilt ontvangen met de Hotbird 13 in het midden, dan zul je de schotel zo af moeten stellen, zie: http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=&user_satlo_east=26.8&user_satlo_east_dir=E&satlo_west=-0.8&user_satlo_west=&user_satlo_west_dir=E&location=&la=52.30&lo=4.96&country_code=nl
De schotel moet dus 5,2 graden schuin staan, dus op 95.2 graden schotelskew.


[Erwinnaar]

Yes, ik heb de schotel nu goed gemonteerd en bijna waterpas.



Coördinaten : Breedtegraad: 52.3 | Lengtegraad: 4.96

Bijna is ruim begrip.... . Probeer de basis al in orde te hebben, zeker bij meerdere satellieten. Staat die ook stevig gemonteerd (misschien loopt er keer iemand tegenaan en weg beeld of zorgt een sterke rukwind daar wel voor)?

[Eduard07]

1 graadje te veel of te weinig bij de bevestigingsstang/basis veroorzaakt grote(re) afwijking op de uiterste punten. Toren van Pisa is het bewijs.

Zeker Thor zal dan zwakker doorkomen dan nodig.

27 oktober 2016 aangepast door Eduard07
