Maximum E85 5W-19,2E...28,2E multistream ontvangst, vergelijk met Cahors Big Bisat

[GerardG]

Ik heb een Maxima E85 schotel met 4 LNB's van Opticum (LRP04H)

ik wil Astra 1,2,3 en Hotbird ontvangen.

Mijn woonplaats is Uelsen-Duitsland

Ik heb het volgende al berekend:



Elevation:  28.0°

Azimuth (true):  159.3°

Dish Skew [?]:  94.9°..



Astra 28,2   Azimut 153.8° scew -8,1

                                                                                              Delta 5,5° x 12 mm= 66mm

Astra 23,5 Azimut 159.3° scew -4.9°

                                                                                              Delta 5,3°  =  63,6 mm

Astra 19,2 Azimut 164.6° scew -1.8°

                                                                                              Delta  7,7° =  92,5 mm

Hotbird 13,0 Azimut 172.3° scew -4.7°



@ Sprietje; Kun jij bevestigen of ik op de juiste weg ben.

[edbe]

2 uren geleden, cookie monster zei:

Jammer !! 😟

Wavefield t90 en bigsat is al genoeg

[cookie monster]

2 minuten geleden, edbe zei:

Wavefield t90 en bigsat is al genoeg

Ik dacht eerst dat het over de volgende schotel ging:

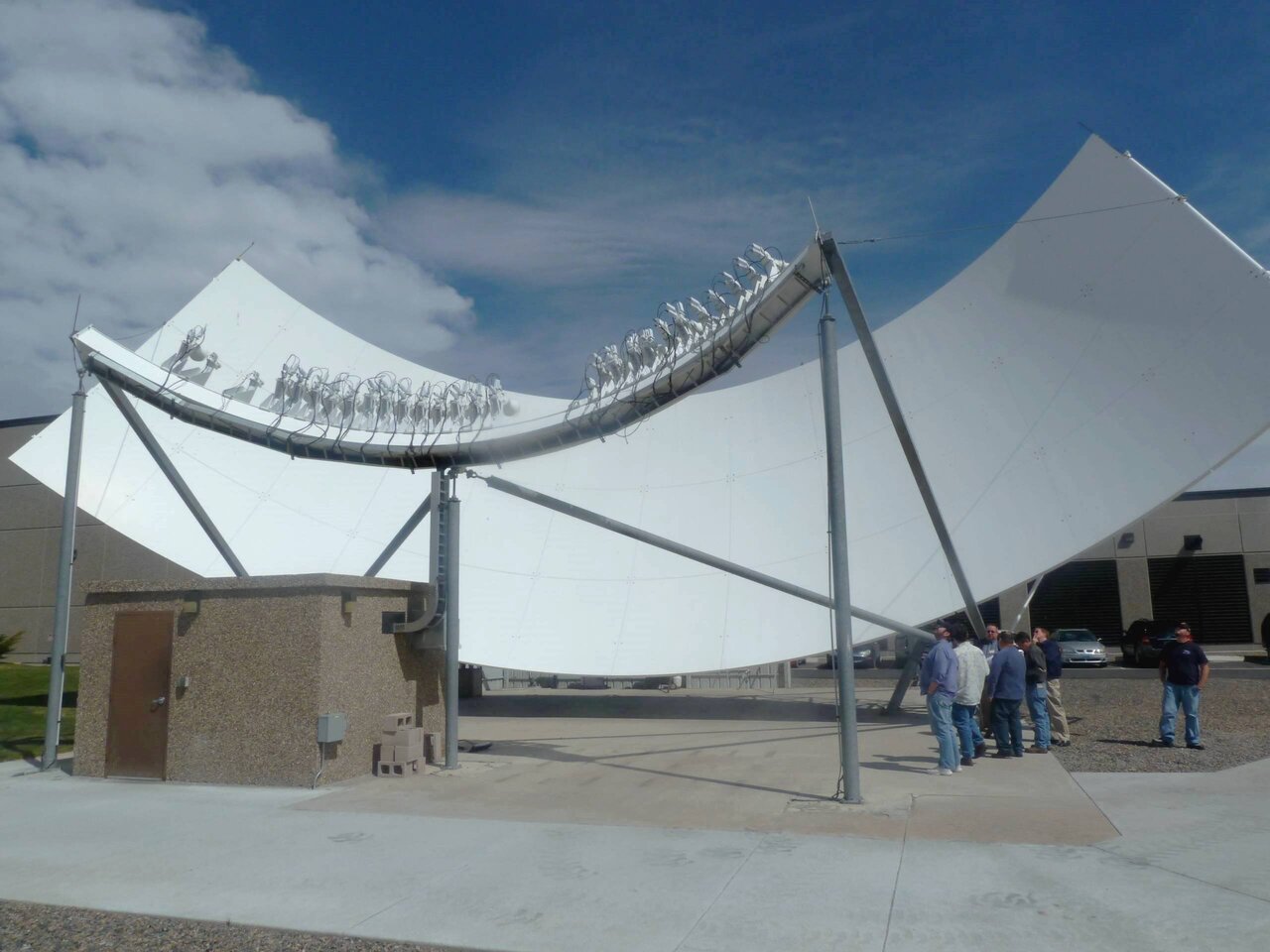

https://www.sat4all.com/forums/uploads/monthly_2023_01/2060051738_multifeeddish.thumb.jpg.c21cc1827169fe93dd2c1875c3ad9684.jpg

Die zou inderdaad echt wel een beteke groot zijn , uw buren die .... 😉

[Sprietje]

16 uren geleden, GerardG zei:

Ik heb een Maxima E85 schotel met 4 LNB's van Opticum (LRP04H)

ik wil Astra 1,2,3 en Hotbird ontvangen.

Mijn woonplaats is Uelsen-Duitsland

Ik heb het volgende al berekend:



Elevation:  28.0°

Azimuth (true):  159.3°

Dish Skew [?]:  94.9°..



Astra 28,2   Azimut 153.8° scew -8,1

                                                                                              Delta 5,5° x 12 mm= 66mm

Astra 23,5 Azimut 159.3° scew -4.9°

                                                                                              Delta 5,3°  =  63,6 mm

Astra 19,2 Azimut 164.6° scew -1.8°

                                                                                              Delta  7,7° =  92,5 mm

Hotbird 13,0 Azimut 172.3° scew -4.7°



@ Sprietje; Kun jij bevestigen of ik op de juiste weg ben.



Nee, er kloppen veel zaken niet.
Jij gaat uit van het azimuthverschil tussen de twee satellieten maar dat is de hoek over de grond gemeten. De satellieten staan op een elevatie van omstreeks 28° en dan worden de hoeken kleiner.
Ook moet de skew van de Hotbird ≈1° zijn, geen 4,7° omdat de Hotbird een pré-skew heeft van 3,5°.
Verder moet de schotelskew 9,5° zijn ofwel 99,5° op de schaalverdeling en geen 94,9°.

Stel de Maximum E-85 in Uelsen(D) als volgt af:
- plaats de lnb van de 19,2 op 19mm van het midden

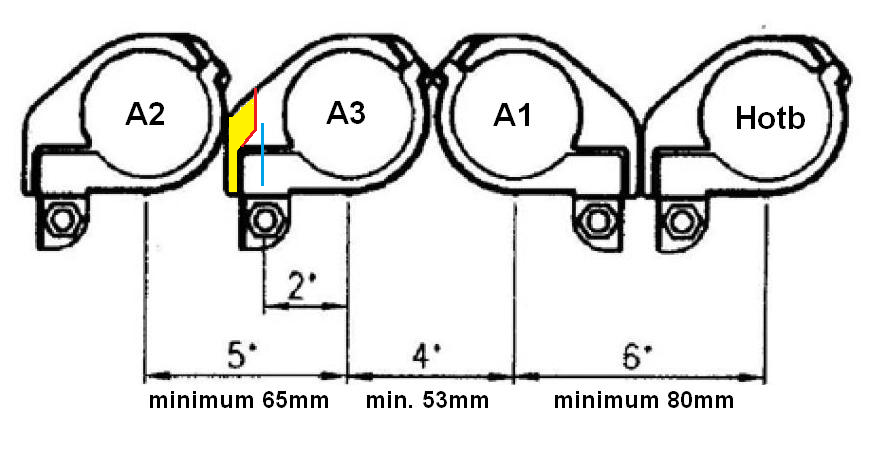

- de afstanden van de lnb's moeten als volgt zijn:
a tussen de 13e  en  19,2e is 75mm (is 75+53=128mm van de 23,5)
b tussen de 19,2e en 23,5e is 53mm
c tussen de 23,5 en 28,35e is 59mm
gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap
- je ziet dat je de afstand tussen de 19,2 en 23,5 niet gaat halen omdat de koppen van de lnb al 60mm zijn. Zet ze daarom tegen elkaar en richt de schotel uit op de Astra 23,5
- stel de schotelskew in op 9,5° (99,5° op de schaalverdeling)
- stel de elevatie van de schotel in op 28,7°
- stel de skew van de lnb's als volgt af:
a Hotbird 13   op -1°
b Astra 19,2   op -2°
c Astra 23,5   op -5°
d Astra 28,35 op -8°
- let op, de skew moet afgesteld worden t.o.v. verticaal, niet t.o.v. de rail want die staat al schuin.
- richt de schotel uit op de Astra 23,5 (draairichting en elevatie bijstellen)



[GerardG]

Sprietje de Opticun lnb heeft een kop diameter van 58.6 mm dus dat ga ik nooit halen wat is wijsheid. Andere lnb?

Ik had deze gekozen omdat deze het laagste ruisgetal hebben en testsieger is in test van digitalfernsehen.de.

[Sprietje]

Ik zou nemen de Inverto Ultra Quattro High-Gain Low-Noise 40mm LNB
IDLT-QTL412-ULTRA-OPN. Die zie ik in Duitsland staan voor €18,90.
Die heeft maar een kopdiameter van 48mm.
