Afstellen Visiosat HD met 4 lnb's

[MarkViaSat]

Ik probeer mijn Visiosat HD schotel met 4 lnb's (3xAlps voor Hotbird, Astra1, Astra2 en 1xInverto Ultra Twin voor Astra3) opnieuw af te stellen.



De schotel is waterpas tegen de muur bevestigt en ik kijk op dishpointer.com voor de azimuth en de elevation van de Astra3 om de schotel te richten. De elevation zou volgens dishpointer 27,2 graden moeten zijn maar mijn satbieper (en ook mijn ontvanger) vind daar geen signaal van de 23.5. Het beste signaal van de 23.5 vind ik op een elevation van 20 graden (bevestigt door mijn ontvanger).



Hoe is dit mogelijk? De beugel van de schotel is haaks en hij is waterpas tegen de muur bevestigt. Hoe kan de elevation zo afwijken?



[Mojo]

De schotel moet op astra 1 uitgericht worden!

[Sprietje]

Beste MarkViaSat



Zit de lnb-arm wel stevig aan de schotel bevestigd zodat hij niet te bewegen is?
Bij een Bisat-schotel met de beugel voor de  13-19,2-23,5 en 28,3 begin je altijd met het afstellen dan de lnb van de Astra 19,2. De lnb-houder moet op NUL afgesteld worden en op de Astra 19,2 worden uitgericht. Dan pas stel je de andere lnb-houders op de juiste hoogte.





[MarkViaSat]

Ik had ergens gelezen dat je de schotel op de 23.5 richt omdat deze het minste signaal geeft bij deze opstelling, maar dat klopt dus blijkbaar niet.



Ik zal hem morgen eens op de 19.2 richten en kijken of de elevation dan wel klopt met dishpointer.



Verder zit de schotel muurvast aan de beugel/muur. Geen speling.



Ik had verder begrepen dat je alle lnb's eerst op 0 hoogte instelt en dan eventueel na het uitrichten van de schotel nog wat bijstelt als dat nodig is. Klopt dit?



Verder vroeg ik mij af of iemand een overzicht heeft van de 'draaiing' van de verschillende lnb's bij deze opstelling. Volgens mij ligt dit allemaal redelijk bij 0 graden toch voor alle lnb's?



[Sprietje]

Bij deze beugel voor 4 satellieten begin je altijd met de houder van de Astra 19,2 op nul te zetten en dan de schotel uit te richten. Dan ga je de overige 3 lnb-houders in hoogte verplaatsen totdat je maximaal signaal hebt. De 4 lnb's komen dan in een schuine lijn te staan afhankelijk van je locatie. Als je recht onder de middelste satelliet zit, staan ze op een horizontale lijn. Hoe verder je van de satellieten vandaan zit, hoe schuiner de lijn waarop ze komen te staan.

De skew van elke lnb zoek je op in Dishpointer.



[MarkViaSat]

Dank je Sprietje, Ik ga dit morgen zo doen.



Ik laat hier dan wel even de resultaten weten.

[Sprietje]

Als het goed is, komen de 4 lnb op één schuine lijn te staan die iets hol loopt. De schuinte is afhankelijk van je locatie.

[Mojo]

2 uren geleden, MarkViaSat zei:

Dank je Sprietje, Ik ga dit morgen zo doen.



Ik laat hier dan wel even de resultaten weten.

Alsjeblieft hoor.

[MarkViaSat]

Zo vandaag even lekker verder geprutst met die schotel.



Ik heb hem nu gericht op de 19.2 i.p.v. de 23.5 en over het algemeen heb ik nu een wat beter signaal (wat betreft signaalkwaliteit) op alle lnb's.



Wat betreft die elevation denk ik nu eigenlijk dat ik het verkeerde indicatiepunt had genomen voor het aflezen van de schaal; eerst dacht ik dat het indicatiepunt de rand van de beugel was maar nu denk ik dat het het midden van de bout is waarmee je hem vastzet. Ik kom dan in de buurt van de 28 graden voor de 19.5. zoals op dishpointer staat.



Wat mij verder opvalt is dat de theoretische skew van dishpointer niet het beste signaal geeft in mijn situatie; met name op de 28.2 en de 23.5. Als ik de skew meer naar 0 draai dan wordt de signaalkwaliteit beter. Heeft iemand hier een verklaring voor?



Ik ga het verder even afwachten hoe het signaal nu met slecht weer is maar ik heb goede hoop dat het toch een verbetering is.



Iedereen bedankt voor de hulp!



[Sprietje]

Bij de elevatie-schaalverdeling zit een ring met een uitsparing. Deze uitsparing moet omhoog staan en dat is het afleespunt.

[Mojo]

17 minuten geleden, Sprietje zei:

Bij de elevatie-schaalverdeling zit een ring met een uitsparing. Deze uitsparing moet omhoog staan en dat is het afleespunt.

Bijna goed. De schaalverdeling voor de bi-sat staat aan de andere kant en moet de uitsparing naar beneden staan.

[Sprietje]

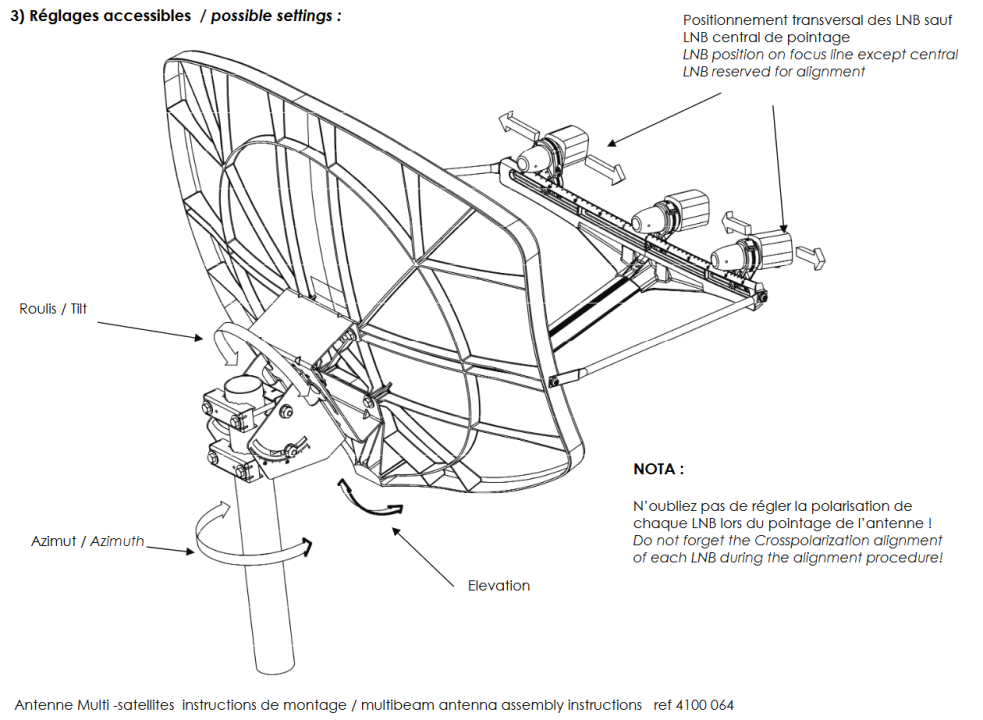

Zo staat het in de montagehandleiding van de Bisat. Geven ze dat dan verkeerd aan? Bij de BigBisat zit die aan de andere kant.

Notice_Bisat_Non_marquée.pdf

6 oktober 2023 aangepast door Sprietje

[Mojo]

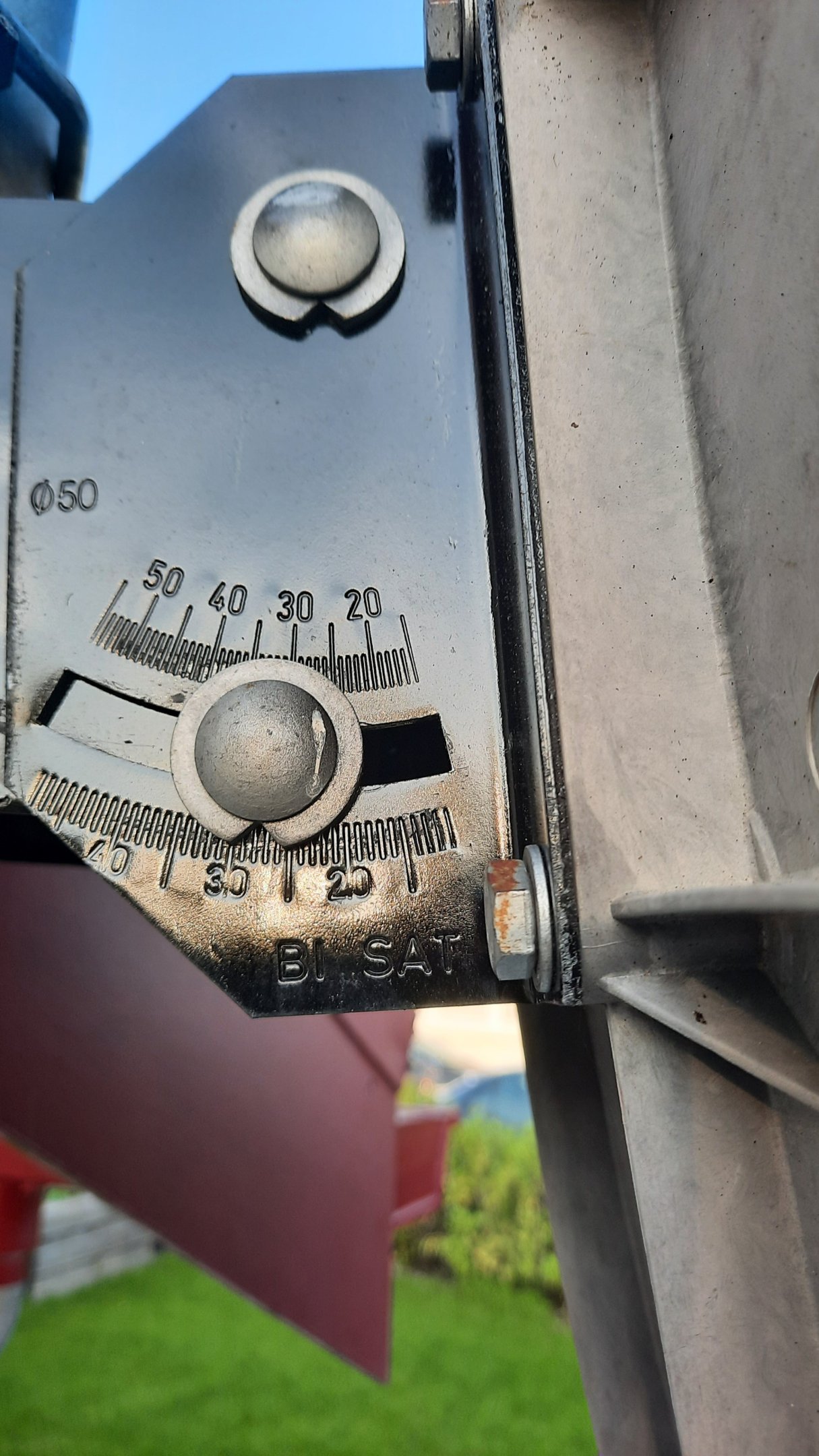

Dit zit er bij mij aan de andere kant.





Zal er voor de bi-sat G4 een andere handleiding zijn?

6 oktober 2023 aangepast door Mojo

[Sprietje]

Nee natuurlijk niet, de elevatie instelling heeft er niets mee te maken of ik nu 1, 2, 3 of 4 lnb's op de schotel heb staan.

Visiosat.pdf

6 oktober 2023 aangepast door Sprietje

[MarkViaSat]

Ik zal morgen eens kijken of ik dat ringetje met uitsparing over het hoofd heb gezien. Maar het is dus inderdaad het midden van die bout waarmee je hem vastzit. Probleem opgelost.



Dank voor de hulp.
