aardlek schakelaar springt uit :(

[Gast]

heb je hem al geprobeerd op een andere groep?

[Matchless]

nu weet ik het niet meer <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />



andere rotor erop gezet en geen aardleksluiting.deze is van metaal.

Totdat ik de as van deze nieuwe rotor aanraakte...AAAUUUUWWW.



gemeten en ik meet dan op de as ten opzichte van het balkon 105 volt!!

andere receiver erop gezet(pace).. 54 volt.

ook met alleen de rotor erop,dus zonder lnb.

andere groep.. hetzelfde.

balkon gemeten te opzichte van de randaarde keuken(is andere groep) geen spanning..



het lijkt me vreemd dat alledrie de receivers kapot zijn,vooral omdat de pace nog nooit gebruikt is maar in de kast ligt.



dus wie het weet mag het zeggen..

[Tech]

Heb je toevallig ook kabel? en heb je die tijdens je testopstelling ook in je video/tv aangesloten?

Er kan nl. nogal wat rotzooi via je kabelaansluiting binnekomen, vaak gaat het ook om "rommel" die uit de schakelende voedingen komt vanuit de wijkcentrale.

Als je echt wil meten en constateren zal je alles moeten loskoppelen en 1 voor 1 alle weer opbouwen. Dit zonder de aansluiting naar de evt. kabel tv aansluiting.

Via je "common" van je installatie kan nl. alles doorgekoppeld worden, de massa hangt immers op elk apparaat?

[Matchless]

ik heb de sat receiever zelfs los van de tv gemeten en zelfs toen gaf hij die spanning op het balkon.dus geen tv aangesloten.alleen de netstekker en de coax.

[Gast]

Ik zou eens aales op andere stopkantakt plaatsen van andere circuit en deze circuit uitschaklen





k vermoed dat dit stopkantakt wel eens een slechte kontakt maakt daar je vertelde dat het met je tv ook een s zou zou zijn



<img src="/ubbthreads/images/graemlins/confused.gif" alt="" />

[prutsie]

Het is meestal vrij simpel. De schakelende voeding van je satontvanger produceert zoveel rommel dat er meer dan 30 mA naar aarde "lekt". daardoor schakelt je aardlekschakelaar uit.



Die aardjekschakelaar doet namelijk niets anders dan meten of de verschilstroom die tussen de phase en de nul die op deaardlekschakelaar aangesloten zijn niet meer dan 30mA is. Is dat wel het geval, klik uit.

Een aardlekschakelaar wordt niet voor nix ook wel dif (differentiaalschakelaar) genoemd.



De oplossing is in jouw geval echter minder simpel. De gemakkelijkste en meest rigoreuze is het bruggen van de aardlekschakelaar met 2 draadjes. Heb je echter kinderen dan vind ik dat niet de meest verstandige optie.

Een andere optie is het geisoleerd ten opzichte van aarde opstellen van je schotel. Helaas ook niet zo simpel. Een filter is ook geen oplossing omdat je lnb en je diseqc motortje ook prik nodig hebben. Iets anders kan ik zo snel niet verzinnen behalve het modificeren van de voeding van je ontvanger of de aanschaf van een andere ontvanger die beter in elkaar zit :-(





succes,

Peter.

[Matchless]

overbruggen lijkt me niet zo'n goed idee,want als er dalijk echt iets mis is dan wordt het een linke zaak.ik ben bij de buren gegaan met mijn decodertje onder de arm en ook daar meet ik die spanningen.en de schotel staat dus echt onder stroom. dat heb ik gemeten en gevoeld

ik ga de decoders maar eens nakijken of er niet ergens een condensator kapot is.maar het is wel toeval dat 3 decoders ineens kapot gaan..

m'n visjes werden wat donker de laatste tijd en ik heb voor de veiligheid ook daar maar eens gemeten.conclusie is dat het hele elektrische gebeuren hier voor geen kant klopt!! vanuit de aarde naar het water 54 volt <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />

als ik alles uittrek dan meet ik nog steeds 8,5 volt maar dat kan natuurlijk een afwijking van de meter zijn of instraling..

[Tech]

Lekken komt wel vaker voor en het gaat meestal om harmonischen en andere rommel, niet direct gevaarlijk dus.

In het gaval van jou zou ik ook eens gaan meten wat voor spanning je nu eigenlijk meet, is het een harmonische(frequentie boven de 100Hz) of is het de directe 50Hz van het net, in dat laatste geval zou ik zeer zeker niet overwegen je differentiaal schakelaar (zoals de aardlek eigenlijk heet) te gaan overbruggen.

Harmonischen kunnen akelig prikken maar leveren niet direct een gevaar, ze vallen nog binnen de norm, maar geeft wel duidelijk de kwaliteit weer van een voeding.

[No-files]

Heb je ergens een apparaat met een netfilter?

Wordt vaak gebruikt bij PC's als ontstoringsfilter.

Zo'n filter heeft altijd een C naar aarde.. en die lekt per definitie. Dergelijke filters moeten dan ook geaard zijn anders meet je de halve netspanning en doet het zeer als je het metaal aanraakt. Probeer dus eens om het metaal van een apparaat te aarden.

Je moet het overigens wel zoeken in het 220V circuit en niet in het circuit wat achter een trafo is aangesloten, zoals de schotel of motor. Dat je 105V meet is te verklaren: het circuit achter de trafo van je ontvanger zweeft en heeft geen potentiaal t.o.v. het 220V circuit en kan dus elke waarde aannemen (b.v. 105V) t.o.v. (net)aarde. Die aarde hangt immers ergens aan de nul.



Success

[Big fellow]

@matchless;

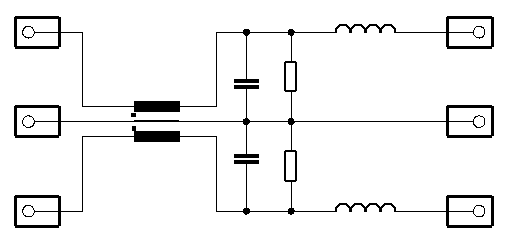

Hetgeen wat jij meet kan allemaal goed kloppen... ( Ik heb een schema'tje bijgevoegt van een "standaard" net filter.. Middelste aansluiting is de virutele aarde.. ) Je kan zien dat er een spanningsdeler in zo'n filter zit, opgebouwd uit een tweetal condensatoren, met daaraan parallel geschakeld twee hoog ohmige weerstanden.. ( Deze zijn om de condensatoren te ontladen als de spanning wordt uitgeschakeld... ) Dus het knooppunt ( de "virtuele" aarde dus ) zal op +/- 50% van de ingangsspanning zijn..

Wat er bij jou aan de hand is, is hetgeen wat ik al in een eerder berichtje heb geschreven.. Je hebt iets aan aarde geknoopt ( via je sat installatie ) wat niet aan aarde mag.. Een van de snelste / gemakkelijkste oplossing in dit geval is alles aansluiten via een ( 1:1 )scheidingstrafo. Dan ben je van dit probleem af..

Dat jij wat meette / voelde bij het aanraken van je schotel houdt in dat de schotel geisoleerd is t.o.v. aarde. Heb je daar een aardeverbinding zitten, dan kan er geen spanning worden opgebouwd t.o.v. aarde....

Wat een ander lid al schreef, sommige spanningen die je hebt gemeten zijn spanningen die daar niet echt aanwezig zijn.. Je hebt waarschijnlijk gemeten met een digitale multimeter, met een zeer hoge ingangsimpendantie, maar zal je het meten met een AVO analoge meter dan zijn die spanningen niet aanwezig / veel lager door de veel lagere ingangsimpendantie van die meter... Om het heel simpel te testen, probeer maar eens een 24 V lamp te laten branden op de spanning tussen je vissies en aarde... Zal niet gaan branden.....



Big fellow

[Matchless]

maar ik heb niks aan de aarde aangesloten?het systeem is heel makkelijk.

de tv,receiver,coax,rotor en dan lnb.toch is de spanning aanwezig(voelbaar).

ik heb nu de pace als slachtoffer gekozen en daar de condensator eruit gehaald die van de primaire kant naar de min gaat(ontkoppeling) en dan heb ik 15 volt op de schotel.idd wel met een digitale meter want analoog heb ik niet.

sluit ik de tv aan dan weer die hoge spanning.antenne kabel eraf gehaald van de tv,de s-video van de pc eraf gehaald.probleem blijft <img src="/ubbthreads/images/graemlins/frown.gif" alt="" />

ook als ik alleen de receiver meeneem naar de buren staat op de receiver ook spanning.om gek van te worden.ik denk dat als ik een lamp tussen de rotor en balkon zet dat de aardlek er weer uitgaat.ik zal eens alles uittrekken en dan alleen de tv,receiver en rotor aansluiten.. kijken wat die doet..

[Big fellow]

@matchless;



Doet het verschijnsel zich ook voor als de tv NIET is aangesloten??? Want als dat het geval is dan is je TV het probleemgeval...

Je hebt het over voelbare spanningen, dat houdt dus in dat het niet geaard is.. Maar springt de aardlek er nog steeds uit??



Big fellow



( P.S. Het kan ook een overgevoelige aardlek schakelaar zijn hoor.. Enne als het er eentje is van het type "Alamat" dan kan het ook nog een heel ander probleem zijn! )

[Cees-Jan]

Probeer eens met een losse draad vanaf je balkon op de aarde aansluiting in de meterkast,als je buren ook een schotel hebben aan het balkon (en dus spanning erop zetten)kan jouw aardlek hier op reageren.



Ik had hier een probleem met de kabel Tv mantel en de aardaansluiting in de MK, hiertussen ook voelbaar spanning,oplossing:ongeaarde wcd gebruiken (en kabel eruit!!!)

Heb je al eens gemeten tussen je balkon en de aarde in de meterkast (zonder satcoax eraan)

[aphap]

iets wat ik zou doen in jouw geval:



Neem een voltmeter en zet hem op wisselspanning meten.

Verbind een kant van de meter met de randaarde.

Ga met de andere pin alle verdachte metalen dingen meten die je maar tegen komt.

Schroef eerst je schotel even los van je ontvanger.

Meet nu op de buitenkant van je ontvanger, dus de metalen kast en de buitenkant van je antenneplug.

Als je meter uitslaat en je denkt "Eureka" dan ben je er nog niet.

Draai de stekker van je ontvanger on in het stopcontakt en kijk met je meter of het minder is of erger.

Als laatste test je of de aardlek hierop uitsprong door gewoon de randaarde op je ontvanger aan te tikken.



Dit ga je nu doen met alle spullen die je in je huiskamer hebt staan, dus ook schemerlampjes van metaal. Misschien staat dat metalen lampje wel op je ontvanger (!?)



Dubbel geisoleerd is prachtig, maar als er een glas bier in omvalt dan isoleert het niet meer zo goed.



Succes ermee!

[Matchless]

ik heb nu de computer via een ge-aarde kabel naar de keuken geleid.nu springt de aardlek niet.echter voel ik nog steeds een spanning op de schotel.ik heb nu een kabel van rotor as naar het balkon gelgd om te kijken of de aardlek uitspringt.het gaat nog steeds goed <img src="/ubbthreads/images/graemlins/smile.gif" alt="" />

even een paar dagen bekijken of het werkt..
