[Zelfbouw] Gez: Iemand die een HDMI kabel kan solderen / aanpassen


Moost

Recommended Posts

Hallo,



Vanwege een conflict bij een HDMI aansluiting (CEC) ben ik op zoek naar iemand die een HDMI verloopkabeltje kan solderen of aanpassen.



1) Het gaat om het maken van een kabeltje van +/- 15 cm met een MALE en FEMALE aasluiting, met daarin de PIN 13 niet aangesloten.

Deze pin schijnt de veroorzaker te zijn van het conflict.



2) Ook een mogelijkheid is dat ik een bestaande verloop koop, die dan aangepast kan worden door de pin 13 eruit te halen en/of door te knippen. Echter bestaat er geen kleurcode bij de aansluitingen van een HDMI kabel, en moet je dus eerst uitzoeken welke je moet hebben.



Iemand die me ermee kan helpen ??

Of een andere oplossing weet ??



Bedankt alvast.



(liefst iemand in omgeving Eindhoven)

Link to comment
Share on other sites


Origineel bericht van: Moost
Hallo,

Vanwege een conflict bij een HDMI aansluiting (CEC) ben ik op zoek naar iemand die een HDMI verloopkabeltje kan solderen of aanpassen.

1) Het gaat om het maken van een kabeltje van +/- 15 cm met een MALE en FEMALE aasluiting, met daarin de PIN 13 niet aangesloten.
Deze pin schijnt de veroorzaker te zijn van het conflict.

2) Ook een mogelijkheid is dat ik een bestaande verloop koop, die dan aangepast kan worden door de pin 13 eruit te halen en/of door te knippen. Echter bestaat er geen kleurcode bij de aansluitingen van een HDMI kabel, en moet je dus eerst uitzoeken welke je moet hebben.

Iemand die me ermee kan helpen ??
Of een andere oplossing weet ??

Bedankt alvast.

(liefst iemand in omgeving Eindhoven)


Niemand ??




Link to comment
Share on other sites

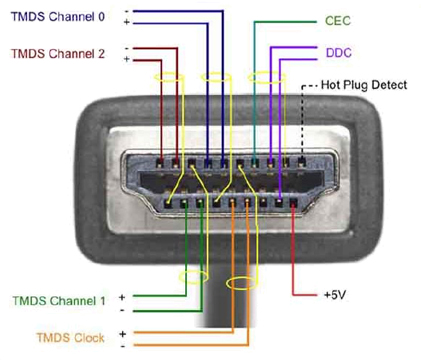

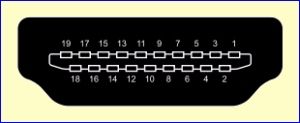

1TMDS Data Channel 2+

2TMDS Data Channel 2 Shield

3TMDS Data Channel 2-

4TMDS Data Channel 1+

5TMDS Data Channel 1 Shield

6TMDS Data Channel 1-

7TMDS Data Channel 0+

8TMDs Data Channel 0 Shield

9TMDS Data 0-

10TMDS Clock+

11TMDS Clock Shield

12TMDS Clock-

13CEC

14No Connect

15DDC Clock

16DDC Data

17Ground

18Power (+5V)

19Hot Plug Detect

Link to comment
Share on other sites

conflict Sony BraviaSync Eminent 7080

excact hetzelfde probleem met mijn Samsung UE40B8000 en mijn digitale Onkyo versterker.

Als je googled op HDMI pin 13 zie je dat mensen "all over the world" problemen hebben met sommige fabriekanten en "hun" CEC versie, in combinatie met andere apparatuur.

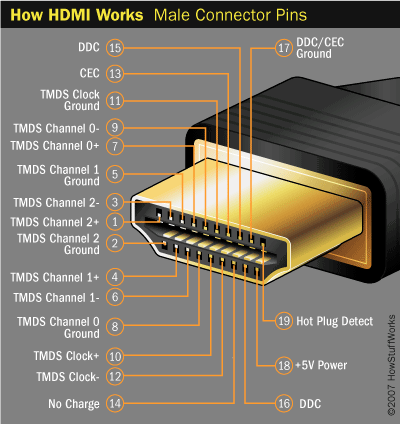

Pin 1 TMDS Data2+

Pin 2 TMDS Data2 Shield

Pin 3 TMDS Data2–

Pin 4 TMDS Data1+

Pin 5 TMDS Data1 Shield

Pin 6 TMDS Data1–

Pin 7 TMDS Data0+

Pin 8 TMDS Data0 Shield

Pin 9 TMDS Data0–

Pin 10 TMDS Clock+

Pin 11 TMDS Clock Shield

Pin 12 TMDS Clock–

Pin 13 CEC

Pin 14 Reserved (N.C. on device)

Pin 15 SCL

Pin 16 SDA

Pin 17 DDC/CEC Ground

Pin 18 +5 V Power (max 50 mA)

Pin 19 Hot Plug Detect



Pin 13 moet/kan dus in dit geval onderbroken worden.


Link to comment
Share on other sites

Origineel bericht van: Nowtv
conflict Sony BraviaSync Eminent 7080
excact hetzelfde probleem met mijn Samsung UE40B8000 en mijn digitale Onkyo versterker.
Als je googled op HDMI pin 13 zie je dat mensen "all over the world" problemen hebben met sommige fabriekanten en "hun" CEC versie, in combinatie met andere apparatuur.

Pin 13 moet/kan dus in dit geval onderbroken worden.



Ik heb het dus met Sony Bravia / Onkyo en AC Ryan Mini.
Zodra ik de HDMI van de AC Ryan erin steek, valt meteen het geluid van de tv en audio uit.
Er komt op tv een melding van een conflict.
Als ik de kabel van de AC Ryan er weer uit haal, werkt alles weer als vanouds.

Volgens medewerkers op het forum bij A.C. Ryan lijken ze het niet te kunnen oplossen omdat het probleem bij fabrikant REALTEK ligt ??

Ik heb inmiddels DIT HDMI kabeltje gekocht, zoek nu alleen nog een hobbyist die kan meten welk kabeltje/ader doorgeknipt moet worden, en dit ook kan doen. (pin 13)
Liefst omgeving eindhoven.

Link to comment
Share on other sites

Google op CEC en je leest hoofdzakelijk problemen met Sony, pfff.



Maar goed. Ik heb een Samsung TV en een Pioneer HD recorder. Heb wel eens geexperimenteerd met CEC maar kon er de voordelen niet van zien.



Ik kan het gewoon uitzetten.

  • Resistance is futile you will be assimilated
  • Those who would give up essential liberty, to purchase a little temporary safety, deserve neither liberty nor safety. Benjamin Franklin (1706-1790)
  • Mijn vrijheid eindigt niet waar jouw angst begint!





Link to comment
Share on other sites





Uiteindelijk is het fijn dat er door iedereen meegedacht wordt voor dit probleem.

Alleen ben ik er nog steeds niet mee geholpen.





Maar de vraag blijft:

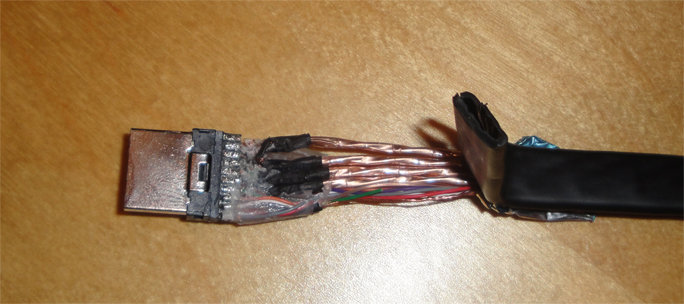

Ik heb een verloop gekocht die aangepast kan worden door de pin 13 eruit te halen en/of de ader door te knippen. Echter bestaat er geen kleurcode bij de aansluitingen van een HDMI kabel, en moet je dus eerst uitzoeken welke ader je moet hebben.



Iemand die me ermee kan helpen ??

Of me door kan verwijzen naar een hobbyist die het kan maken ??





Bedankt alvast.



(liefst iemand in omgeving Eindhoven)




Link to comment
Share on other sites

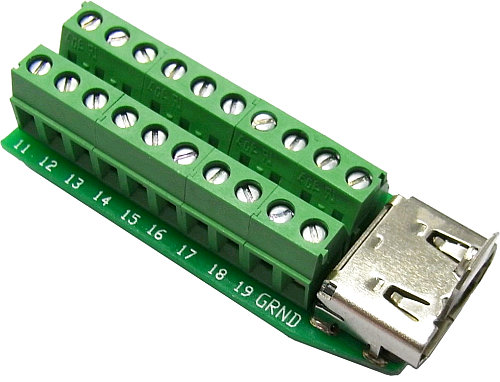

Dat gaat je minimaal 2 verlopen kosten.

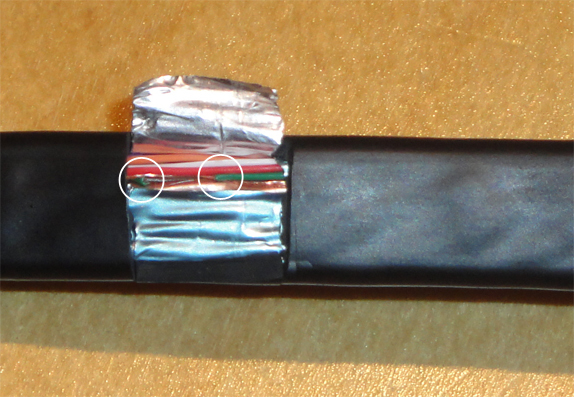

De eerste moet geheel worden doorgeknipt om de juiste ader te vinden (tenzij je gaat klooien met een beetje isolatie weghalen en terug prutsen als het de "foute" ader is), zodat je bij de 2e kabel alleen de "juiste" ader doorknipt...



Als je in de buurt was geweest dan had ik dat wel even voor je gedaan (kost hooguit een half uurtje) maar ik ben bang dat ik iets te ver weg woon... smile
