Triple Quad LNB Astra 80cm

[MySat]

Ik wil de familie een plezier doen door een triax (waarschijnlijk 88cm) te voorzien van een triple quad LNB. Lang gezocht, niet gevonden, dus vandaar de vraag.....



Bestaat er een Triple Quad LNB die "moeiteloos" op deze schotel 88cm past en WERKT ? (graag even geen discussie over een 60 cm schotel....). Is er een merk dat dit levert ?



Alvast bedankt

[ceesv]

Dat is mede afhankelijk van je locatie.

[Sprietje]

Een triple-lnb quad bestaat er inderdaad voor een Triax 88 maar je moet hem wel zelf volgens bouwinstructie in elkaar zetten. Hoe dat moet heeft ruim een half jaar geleden in een PDF-instructie van satellietclub de transponder gestaan. De bijlage laat zien hoe die triple-lnb er uit ziet.

3 januari 2014 aangepast door Sprietje

[smetje limb.BE]

ik zou gewoon een  triax multiblock voor 4 lnb's erop zetten, dan kan je gelijk 4x smalle lnb quad plaatsen

[MySat]

Lokatie is Brabant. Ik begrijp uit de antwoorden dat er geen kant en klare oplossing is vloor deze schotel zoals de huidige 60-70cm Triple Quad oplossing zoals deze nu op de markt is.... Het zelf bouwen zoals hierboven aangegeven voor deze mensen geen oplossing, vandaar de initiële keuze van deze LNB.



Het was niet echt de bedoeling om de Triax te vervangen door een kleinere...

[blackeyes]

een triax multifeed met 3 inverto black premium quad erop en je bent klaar



vergeet wel niet de triax 88 te schoren want het is een heel gewicht met die lnb's en de kabels

4 januari 2014 aangepast door blackeyes

[smetje limb.BE]

Lokatie is Brabant. Ik begrijp uit de antwoorden dat er geen kant en klare oplossing is vloor deze schotel zoals de huidige 60-70cm Triple Quad oplossing zoals deze nu op de markt is.... Het zelf bouwen zoals hierboven aangegeven voor deze mensen geen oplossing, vandaar de initiële keuze van deze LNB.



Het was niet echt de bedoeling om de Triax te vervangen door een kleinere...

dan zou je een 78 cm triax nog kunnen gebruiken dat is de maximale afmeting voor een trippel lnb

[Sprietje]

Beste MySat



Nee, kant en klare triple-lnb’s voor een Triax 88 of een andere 80cm-schotel bestaan er niet. Je bent het snelste klaar met een Triaxrail met drie stuks Inverto Black premium, zie:

http://www.inverto.tv/products/product.php?section=1&id=79&PHPSESSID=be634651c9ec88be52bac9246bbb6080

Die schuif je met de koppen tegen elkaar zoals op de foto. De rail moet in Tilburg 12,4 graden schuin staan, d.w.z. de kop van de Astra 19,2 moet 25mm lager staan dan die van de Astra 28,2.

Verder heb je 4 diseqc-switches nodig, bijv. de Spaun SAR-411-WSG.

De schotel uitrichten op de Astra 23,5 en klaar ben je.

De drie Inverto-lnb’s kosten samen €60,- zonder verzendkosten.

De vier Spaun switches zie ik samen voor €69,- in Duitsland te koop staan + verzendkosten. Voor €150,- heb je alles inclusief F-connectors.

[smetje limb.BE]

dit is jou vraag ! triple- quad-lnb

eerst is de schotel 80 cm !

en dan word de schotel 88 cm waarschijnlijk

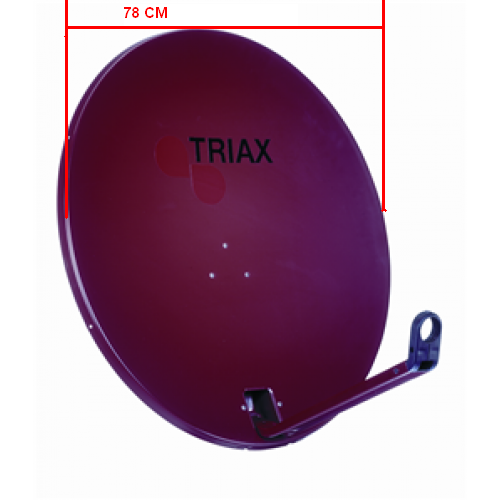

als ik van jou was zou ik eerst de schotel in de breedte meten !

stel je voor dat hij 78 cm breed zou zijn,dan is het zo opgelost ,die triple lnb er op monteren.

meet effe de schotel goed na de breedte

hoe zou je hem anders nog kunnen herkennen , met de 3 pop nagels ongeveer in het midden van de schotel

[Sprietje]

Smetje, het klopt niet wat je schrijft.

Een Triax 78 is 70cm breed en 78cm hoog.

Een Triax 88 is 85cm breed en 95cm hoog.

Dit allemaal op de spiegel gemeten dus zonder de rand.

[smetje limb.BE]

oei mijn foutje sprietje

Article information
LNB : None, choose one from the list
Size : 70 x 78 cm
Frequency Range : 10,7-12,75 GHz
Gain at 11.7 GHz : 37,1 dBi
X-polarisation : > 27 dB
Elevation range : 10-60 Degrees
Beam width horisontal : 2.6 Degrees
Reflector type : Offset
Offset angle : 26 Degrees
Windload @ 42 m/s : 619 N
LNB holder : Ø40 mm
Material : Galvanised steel
Finish : Polyester
Mast dimension : ø 40-95 mm

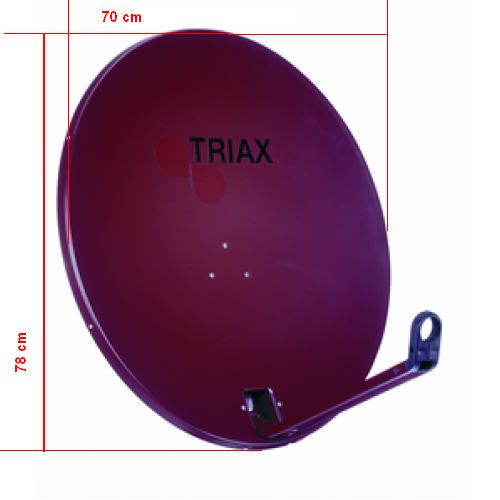

heb effe nieuwe gemaakt



[wied]

zelf gebruik ik hier (antwerpen) twee 60mm koppen + 1 smalle alps lnb. Vermits er geen enkele quad bijzit weegt alles maar een minimum, zodat schoren overbodig zijn...

[wied]

@Sprietje



kan de schuinte van zulke triaxrail tot 15° (en meer) worden afgesteld?

[edbe]

ik zou gewoon een  triax multiblock voor 4 lnb's erop zetten, dan kan je gelijk 4x smalle lnb quad plaatsen



neem gewoon wat smetje zegt, volgens mij ook nog goedkoper...
