Offset schotel op zijn kop

[December10]

Ik was van de week in Georgië en wat mij op viel is dat je offset schotels tegen komt die op z'n kop staan.

De schotels staan dan een stukje schuiner dan een Offset schotel die normaal geplaats zijn.

Wat is hier het voordeel van?

[Gast Mimisiku]

Sneeuw die niet blijft liggen op de schotel en de LNB... Minder kans op uitval...

[December10]

Dat klinkt logies ,alleen vreemd dat de meeste schotels gewoon staan.

Van de 100 Offset staan er 2 op zijn kop per dorp.

[Sprietje]

Hoezo blijft de sneeuw dan niet liggen op de schotel als deze op zijn kop staat. Juist meer omdat die schuiner staat.
Normaal wordt een schotel op zijn kop geplaatst om hem minder zichtbaar te maken.

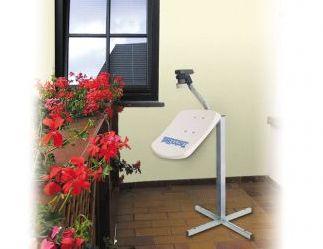

Technisat heeft daar een speciaal statief voor.

[Sprietje]

Dat de invalshoek hoger is? Natuurlijk niet. De invalshoek van de signalen blijft hetzelfde of de schotel nu normaal staat of op zijn kop, zie Dishpointer.


[Sprietje]

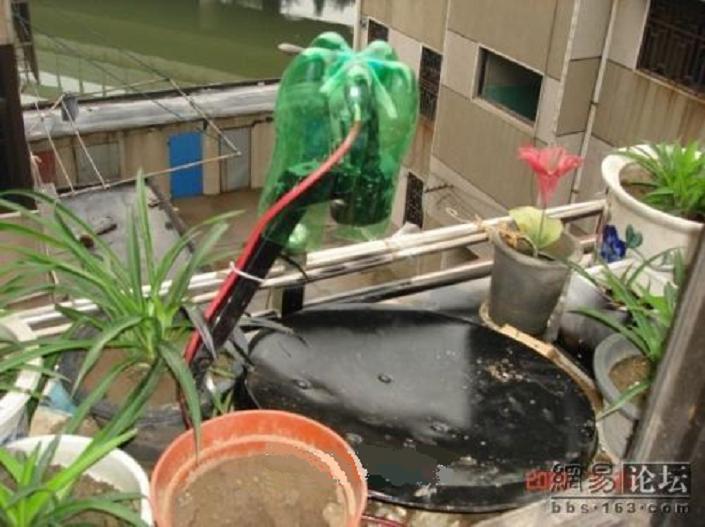

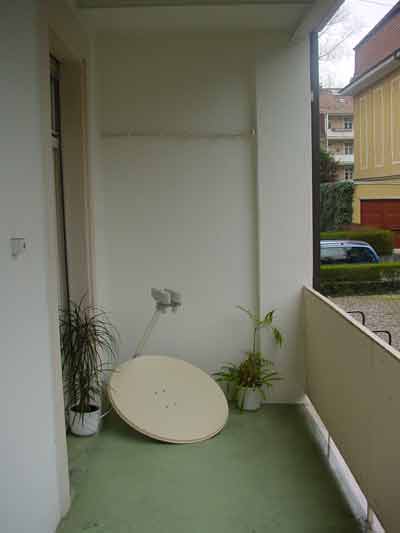

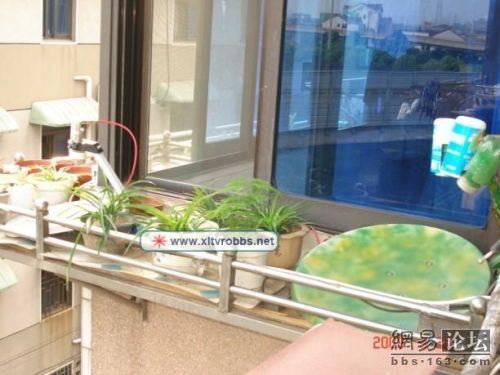

Ja, dus alleen om de schotel minder zichtbaar te maken. In bepaalde landen waar schotelontvangst verboden is, wordt zeer creatief omgegaan door schotels plat te leggen en de lnb te verstoppen door er wat overheen te plaatsen.


[Sprietje]

Hoe schuin een schotel komt te staan is makkelijk uit te rekenen. Veel schotels hebben een offsethoek van 26 graden. Ontvang je dus een satelliet met een elevatie van 30 graden, dan moet de schotel 30-26=4 graden achterover staan.
Plaats je dezelfde schotel op zijn kop, dan komt de schotel 30+26= 56 graden achterover te staan.


Dan de schotels die je bijna plat ziet liggen. Ontvang je de satelliet op 64 graden elevatie en heeft deze een offset van 26 graden, dan zal die bij ongekeerde montage 64+26=90 graden achterover staan, ofwel plat gemonteerd. Monteer je hem normaal dan moet die 64-26=38 graden achterover staan.

Waar heb je 64 graden elevatie? Bijv. in Mecca om de Express op 40e te ontvangen


29 juni 2014 aangepast door Sprietje

[BzRtY]

Kan je als je dit wil toepassen op een schotel met meerdere LNB's, de normaal afgestelde schotel volgens de herrekende hoek 180 graden draaien?

Hoe zit het met de LNB posities blijven deze dezelfde? van links naar rechts, de onderlinge afstand zal wel hetzelfde blijven.

Moet de Dish-Skew ook weer aangepast worden?



Mij lijkt dit interessant om eens toe te passen, schotel is minder zichtbaar op een platdak op deze manier + hij vangt minder wind denk ik..

[Sprietje]

De volgorde van de lnb's van oost naar west blijft hetzelfde. Een schotel waar het bijv. niet bij kan is de Multytenne met de ingebouwde lnb's voor de Astra 1, 2, 3 en HB omdat die bij het op zijn kop zetten van de schotel ook in volgorde gewisseld worden.
De dish skew moet hetzelfde zijn maar welke schotel wil je dan op zijn kop zetten? Een T90?
Hij vangt minder wind maar wel meer sneeuw.


[BzRtY]

Lijkt me leuk eens te proberen met de triax 88, maar dat zal nog niet voor het eerst zijn.

Sneeuw in een schotel is iets waar ik idd nog niet bij heb stilgestaan in deze vlakkere positie.

En hiervoor nu speciaal schotelverwarming te installeren is wat gek.

[Sprietje]

In het Noordpoolgebied profiteren ze juist van de offset van de schotel. Daar staan ze zo ver voorover, dat er alleen met jachtsneeuw nog maar sneeuw op de spiegel van de schotel kan komen.


[Emekli]

Hiervoor hoef je niet naar de Noord Pool hoor.

Toen ik mijn draaibare schotel nog had, gebeurde het zelfde met satellieten op 90° en 95°,

wel ietsje minder, maar hij keek wel naar beneden.

[Tonskidutch]

Ik was van de week in Georgië en wat mij op viel is dat je offset schotels tegen komt die op z'n kop staan.

De schotels staan dan een stukje schuiner dan een Offset schotel die normaal geplaats zijn.

Wat is hier het voordeel van?

als je hun kyrillisch alfabet kent, denk je sowieso die hebben een en ander op de kop staan



rare jongens die Georgiërs, en heel zot van ornamentiek en design.

[opzolder]

In het Noordpoolgebied profiteren ze juist van de offset van de schotel. Daar staan ze zo ver voorover, dat er alleen met jachtsneeuw nog maar sneeuw op de spiegel van de schotel kan komen.



Voor zover ik weet, kijkt bij de Noordpool zelfs een primefocus schotel naar de grond. Kortom geen ontvangst.

[Sprietje]

Beste opzolder

Ik heb het over het Noordpoolgebied, niet over de Noordpool. Moermansk ligt net in het Noordpoolgebied en daar heb je een elevatie van 12,5 graden nodig om de Eutelsat 33A te ontvangen. De primefocus schotel kijkt dus helemaal niet naar de grond.

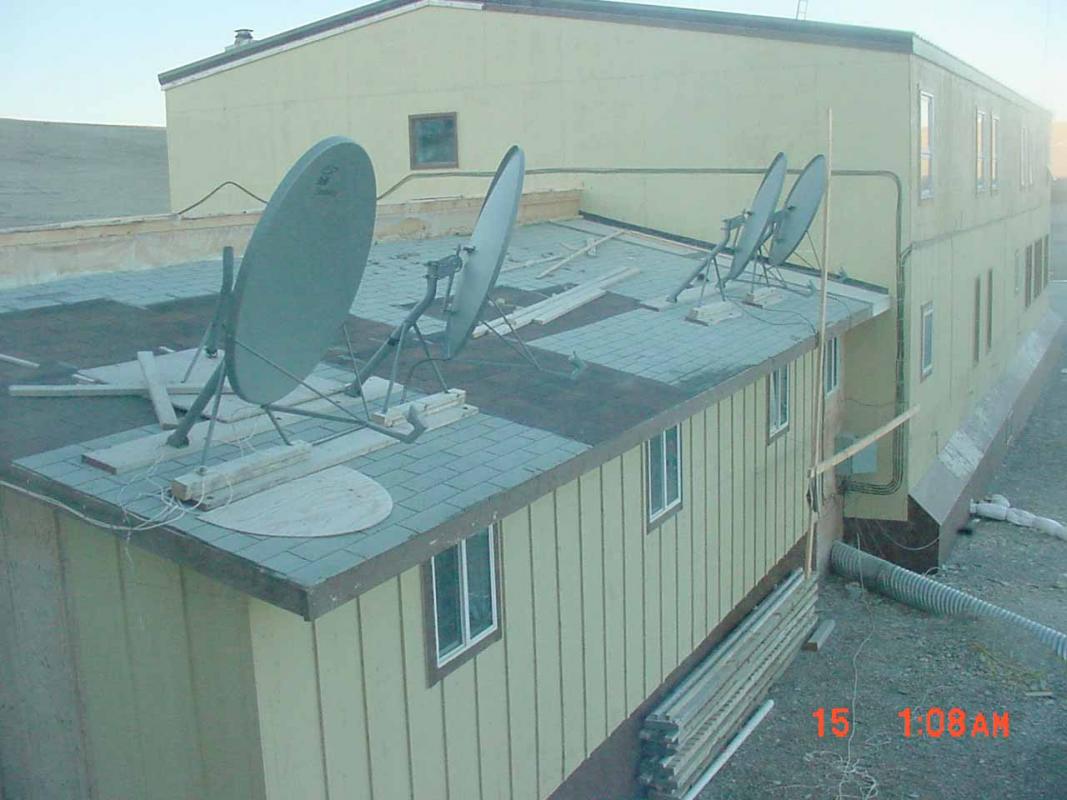

Heb je daar een offsetschotel van 26 graden, dan staat die 13,5 graad voorover. Dat zou wel een overeen kunnen komen met de foto die ik heb meegezonden.
