reparatie LCD TV WEL GELUID GEEN BEELD

[bbyou]

Hoi,

Ik heb een lcd tv

merk is van LEVEL typenr: LCD-TV TP3700



De tv gaat de ene keer wel aan met beeld ongeveer 2 minuten, en dan weg beeld. heb wel geluid.

Zet ik hem gelijk weer aan dan is het beeld  naar 30 seconden weg,

ik heb wel geluid kan gewoon zappen.

Als ik met een zaklamp op het beeldscherm schijn dan zie ik wel beeld



Nu heb ik de bekende ELCO's vervangen er stonden er een stuk of 6 bol in de powersupply.



Alle meetpunten nagelopen waar 5volt 12volt 24volt moet zijn is goed op de voeding.

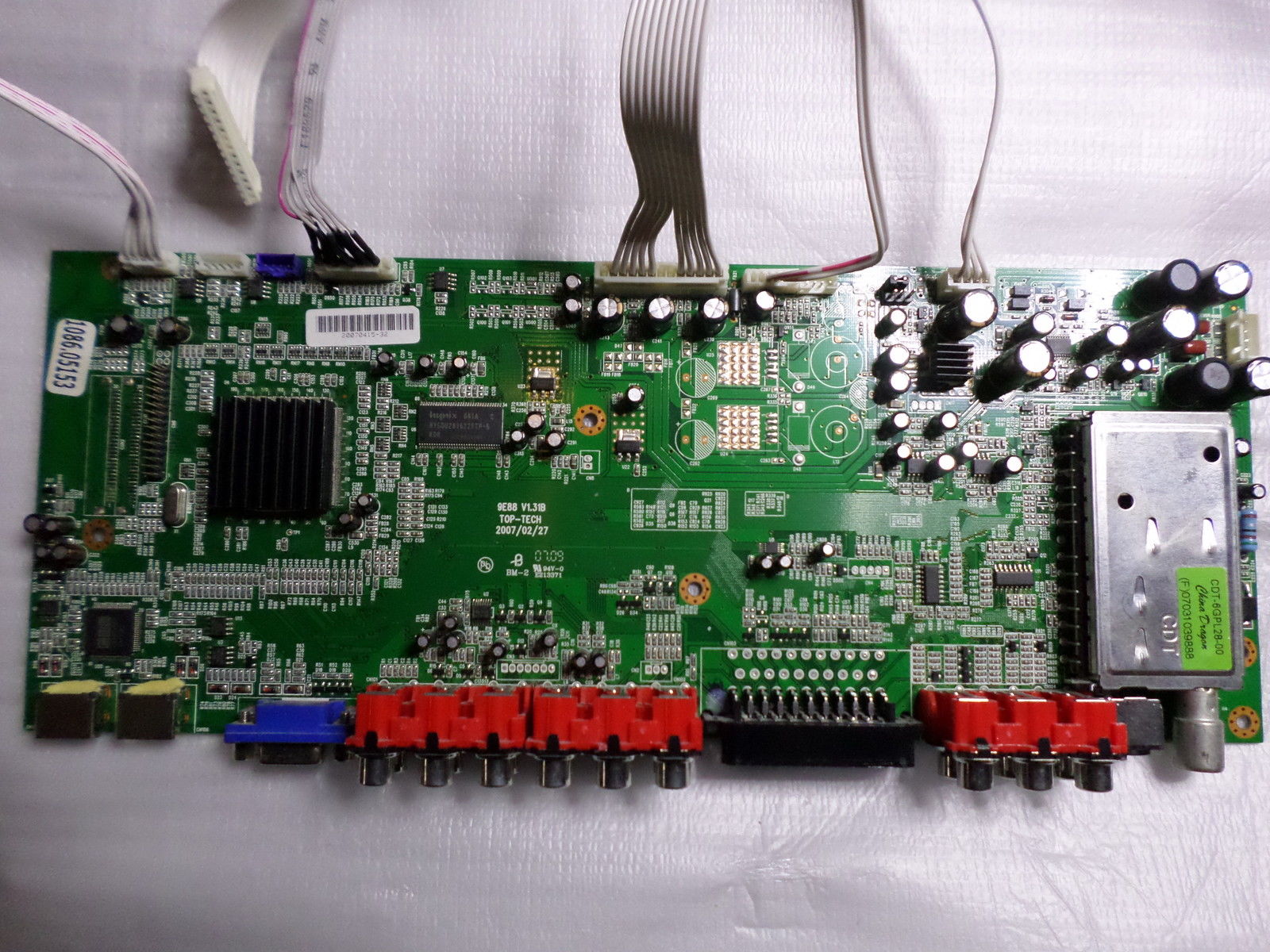

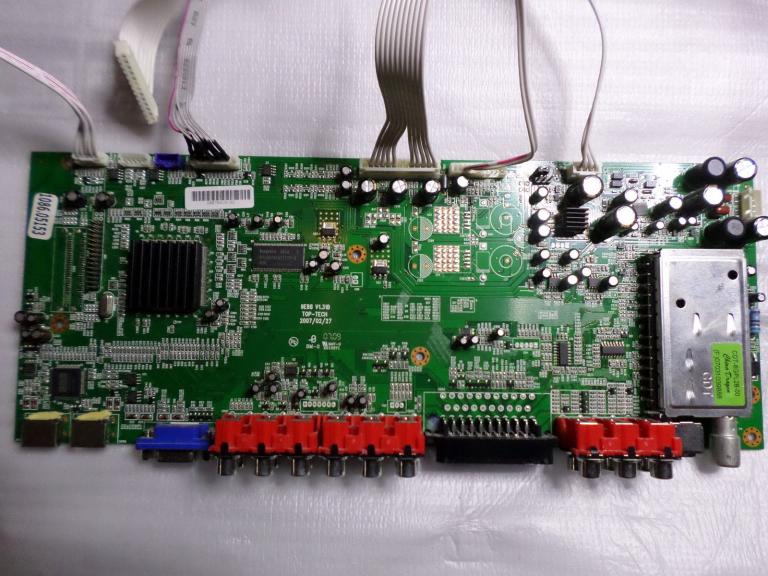

Op het mainboard hetzelfde gedaan daar is ook alles goed.



Nu de inverter de stroom komt wel binnen meetwaarde zijn goed.



SMD zekeringen zijn ook goed



maar uitgaande is het niet goed hoe  meet ik de trafo op de converter?



ik heb foto bij gevoegd



Graag nog een paar tips kan het geen diode zijn of een weerstand ?

Mischien dat iemand op de foto kan aanwijzen wat ik nog meer kan doormeten

Dank u



[bbyou]

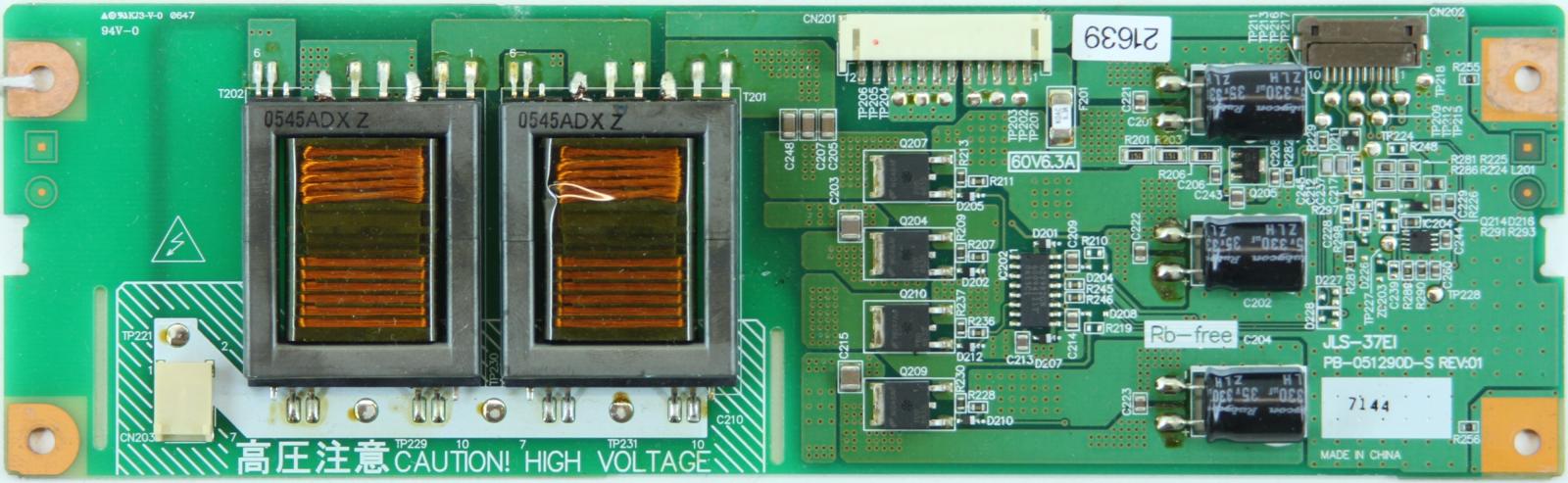

Op het inverboard zitten 4 transistors (zie foto hierboven)

moeten die alle 4 dezelfde meetwaardes geven?

hoe meet ik dat in dc of in ohm? met stroom erop of zonder?

[Steve]

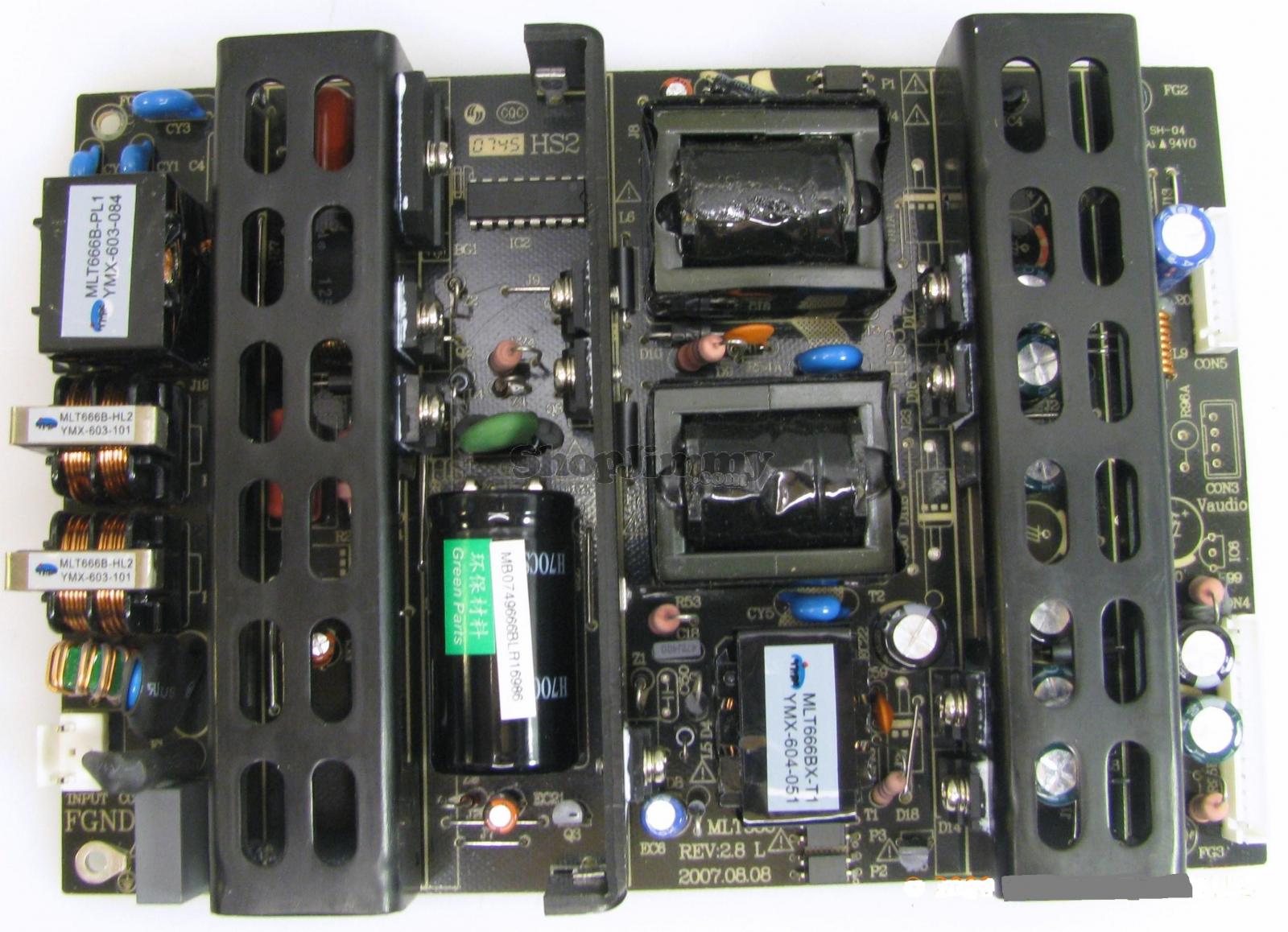

zo te zien is het een megmeet mlt666 powerboard.daar zal de fout in zitten.

de spanningen in het schema moeten wel exact kloppen,dus alles weer aansluiten en nameten.





megmeet_mlt666t_power_supply_sch.rar

[bbyou]

oke bedankt ik ga het nakijken
