wisi orbit

[Sprietje]

Ja beste Tonskidutch, die filmpjes heb ik toch al weer bijna een jaar geleden op sat4all geplaatst maar veel mensen hebben de filmpjes nog nooit gezien.
Je ziet dat er nog heel wat komt kijken voordat je een grote primefocus schotel gemaakt hebt.
Om te beginnen al de platen aan elkaar lassen want er worden geen aluminium platen geleverd van 2 meter breed of meer. Dat moet heel netjes gebeuren zodat de las uiteindelijk niet te zien is als er een schotel van is gemaakt.
En dat ze aluminium gebruiken is niet alleen voor het uiteindelijke gewicht van de schotel belangrijk, maar staalplaat laat zich een stuk moeilijker forceren.
Het is trouwens geen draaibank waarmee ze dat doen maar een forceerbank.
Die heeft meestal geen beitelsupport alleen maar een verstelbare pin waar je de forceerstok tegenaan zet. Een forceerbank is meestal maar kort van lengte maar er kan vaak wel een hele grote diameter werkstuk op geplaatst worden. Forceren is een vak appart. Dat zijn kunstenaars net zoals een ouderwetse smit.
Ik heb meer dan 50 jaar geleden in mijn stagejaar bij een bedrijf gewerkt waar ze ook een forceerbank hadden. Dat is machtig mooi om te zien.
Als je zo'n filmpje gezien hebt hoe ze het maken, snap je ook beter waarom grote schotels die uit één stuk zijn gemaakt zo duur zijn. Schotels die uit losse segmenten zijn opgebouwd zijn veel goedkoper en die worden gewoon geperst.
Echter meestal zijn die segment schotels niet echt geschikt voor de Ku-band, wel voor de C-band omdat ze minder nauwkeurig zijn.


[Tonskidutch]

juist forceerbank met houten gereedschap, excuus

ik had al eens een vakman mogen zien in 1991 in Amsterdam maar die maakte speciaal Lampenkappen en Ketels met deze techniek.



hoe wordt het gemaakt ? is nog steeds interessant

thanks

[satkijker]

De lnb afstand kan je met satlex uitrekenen ik heb als voorbeeld voor jou lnb beugel 30cm diep aangehouden (is een gok).



http://www.***geen-reclame***/nl/fdratio-params.html?diam=180&depth=30

[smetje limb.BE]

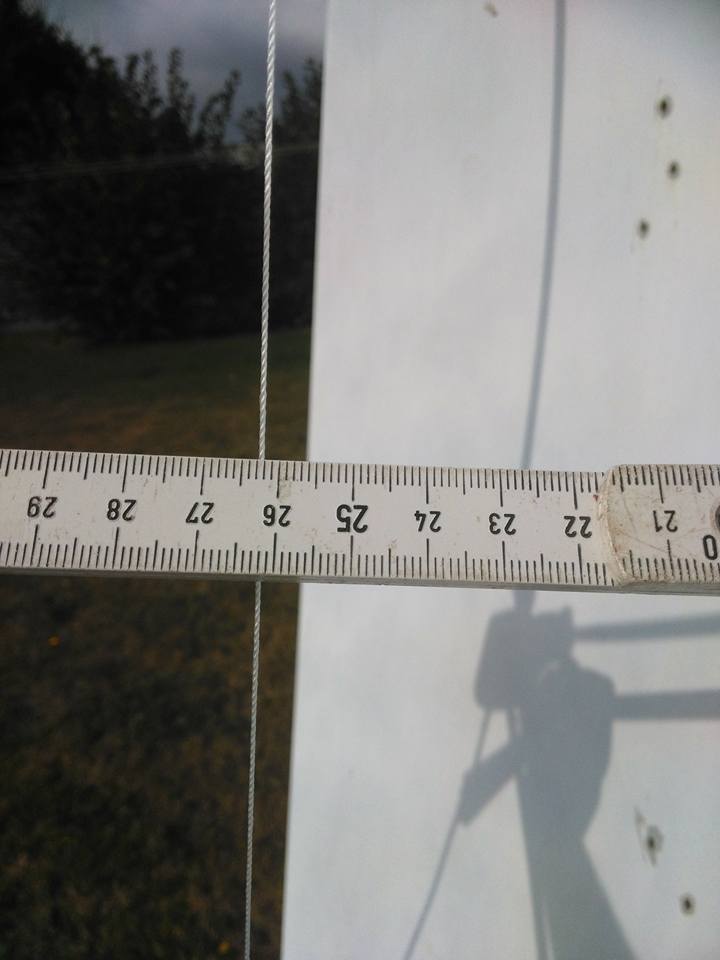

zo ik heb net effe een opmeting gedaan van mijn schotel ..

dus moet ik hem nog verder achteruit zetten naar 77 cm klopt dit zo ongeveer

http://www.***geen-reclame***/nl/fdratio-params.html?diam=180&depth=26.3

[satkijker]

Vol



zo ik heb net effe een opmeting gedaan van mijn schotel ..

dus moet ik hem nog verder achteruit zetten naar 77 cm klopt dit zo ongeveer

diepte van mijn wisi 180.jpg

http://www.***geen-reclame***/nl/fdratio-params.html?diam=180&depth=26.3

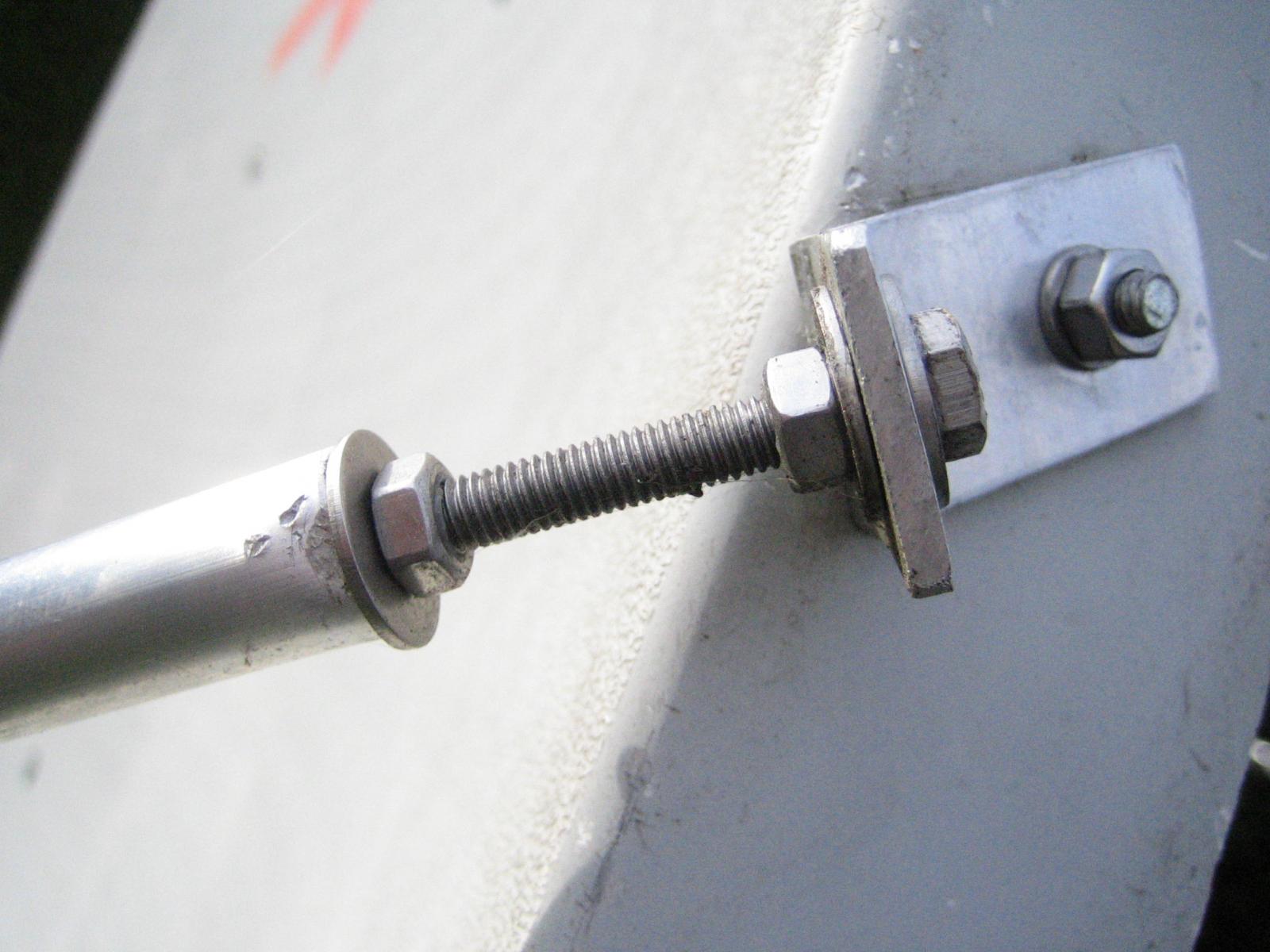

 Volgens de berekening wel, als je dit wilt uitproberen kan dit makkelijk met draadeind en moeren bij de lnb houder daar het draadeind mooi de stang in kan worden gedraaid. Zie de bijlage als voorbeeld.



[smetje limb.BE]

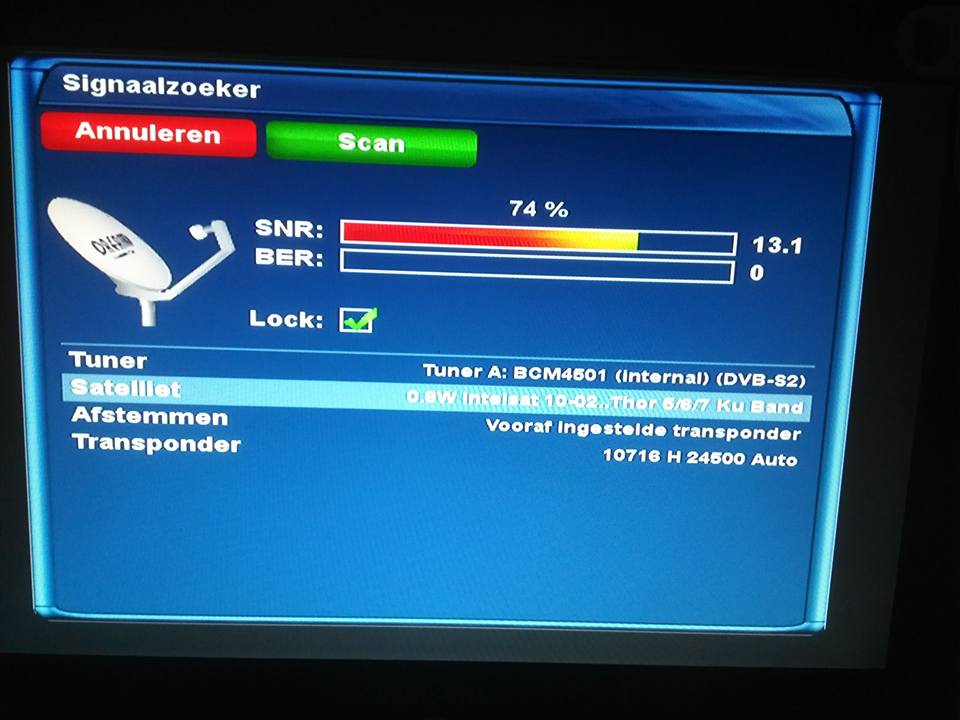

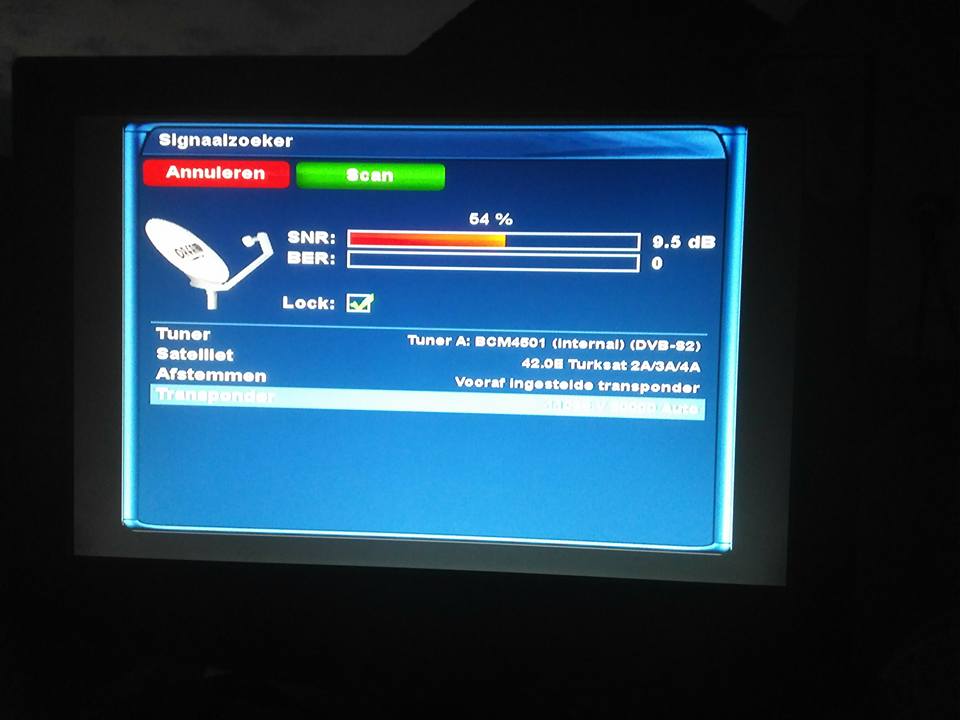

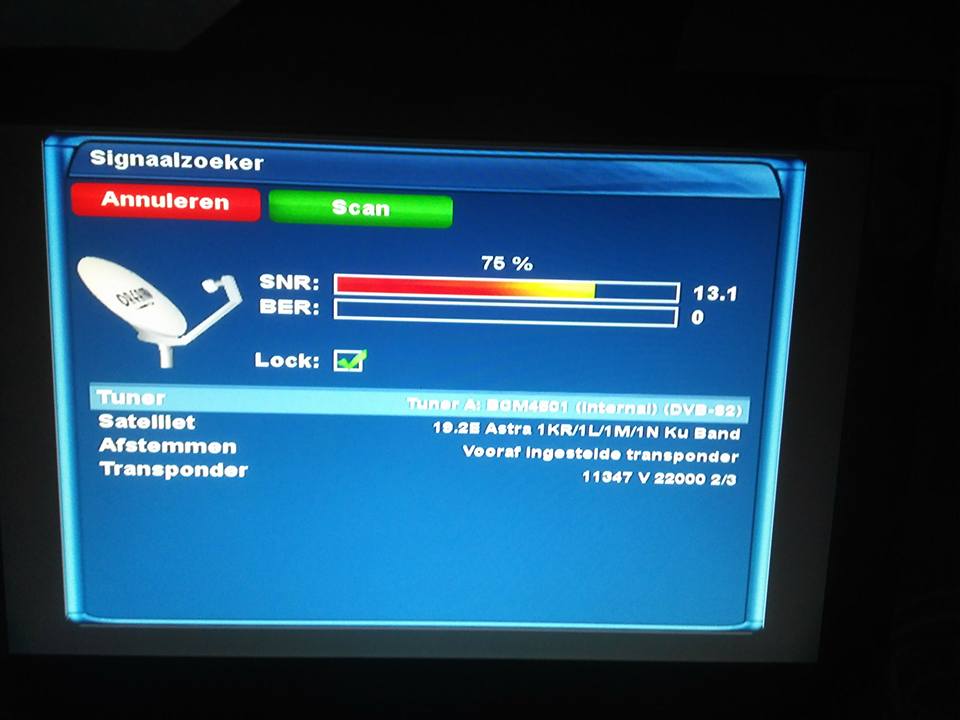

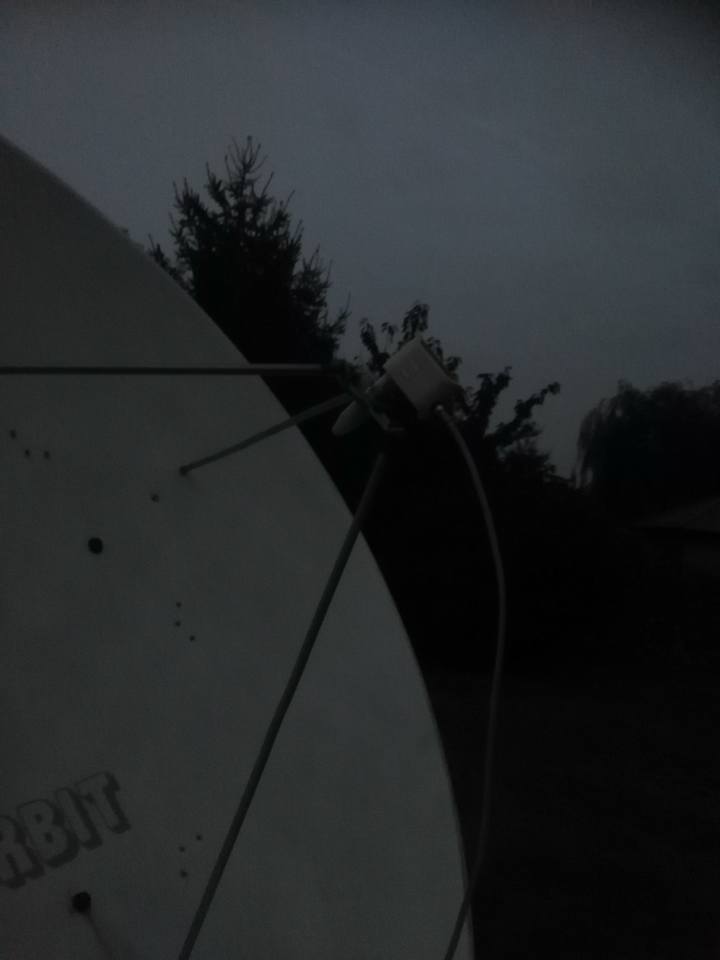

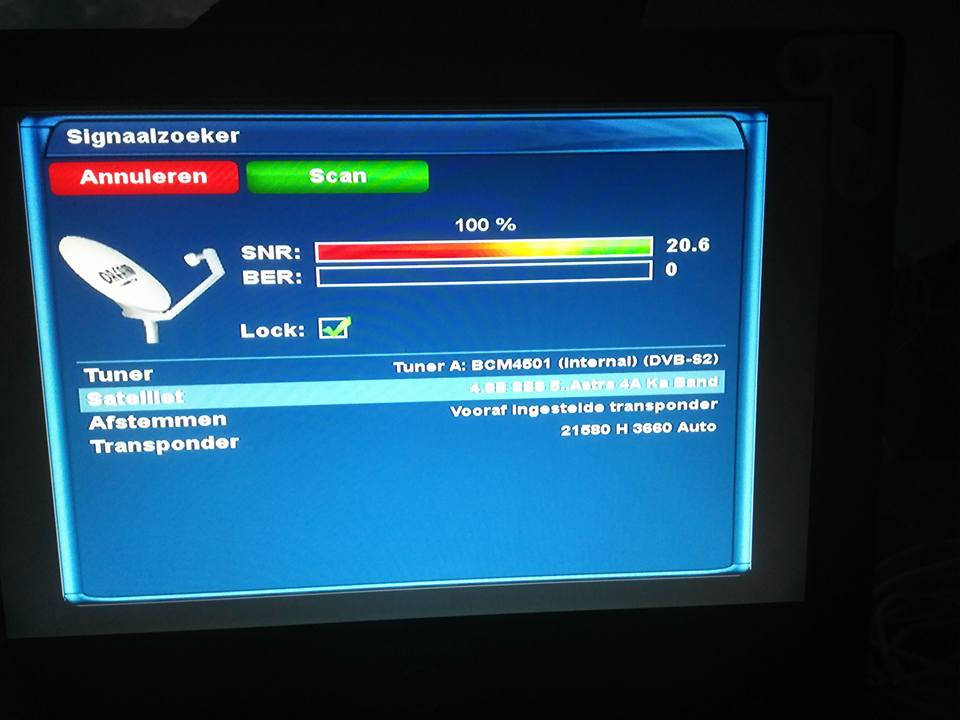

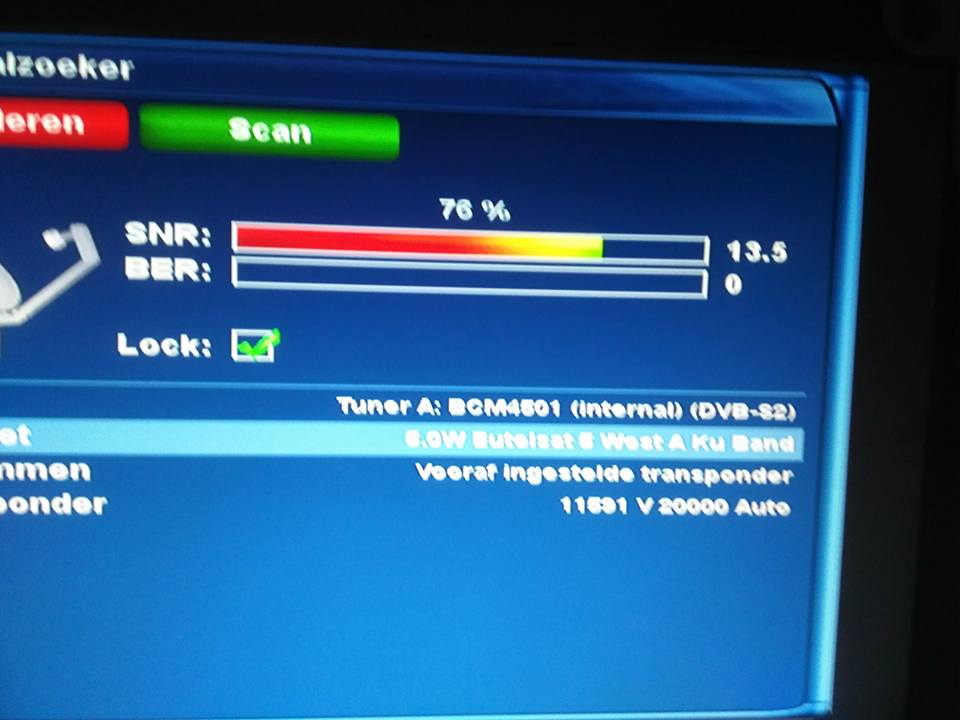

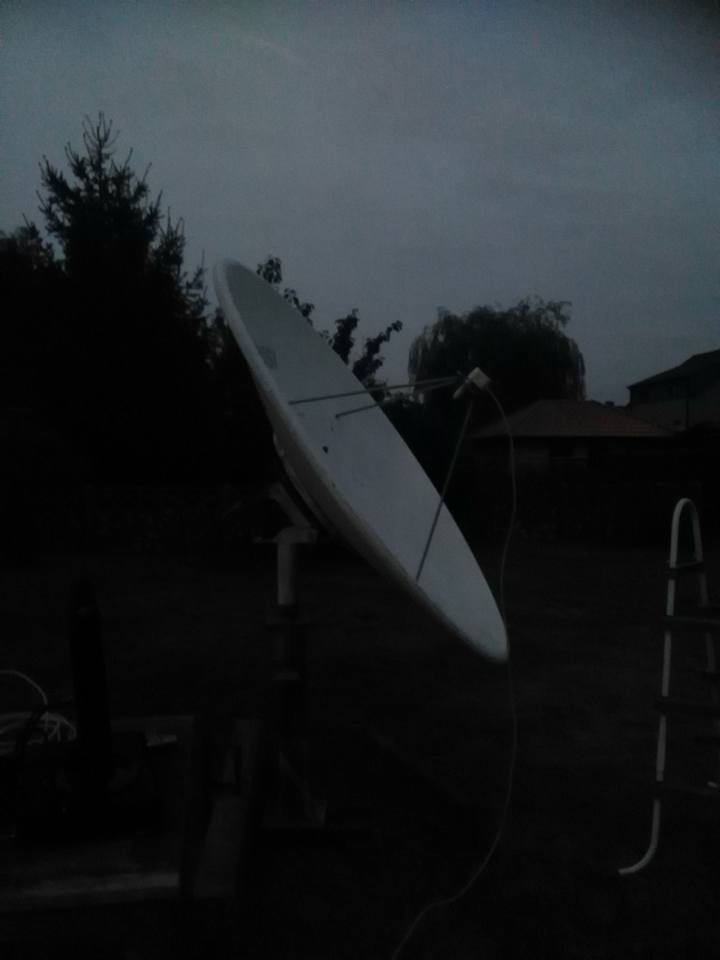

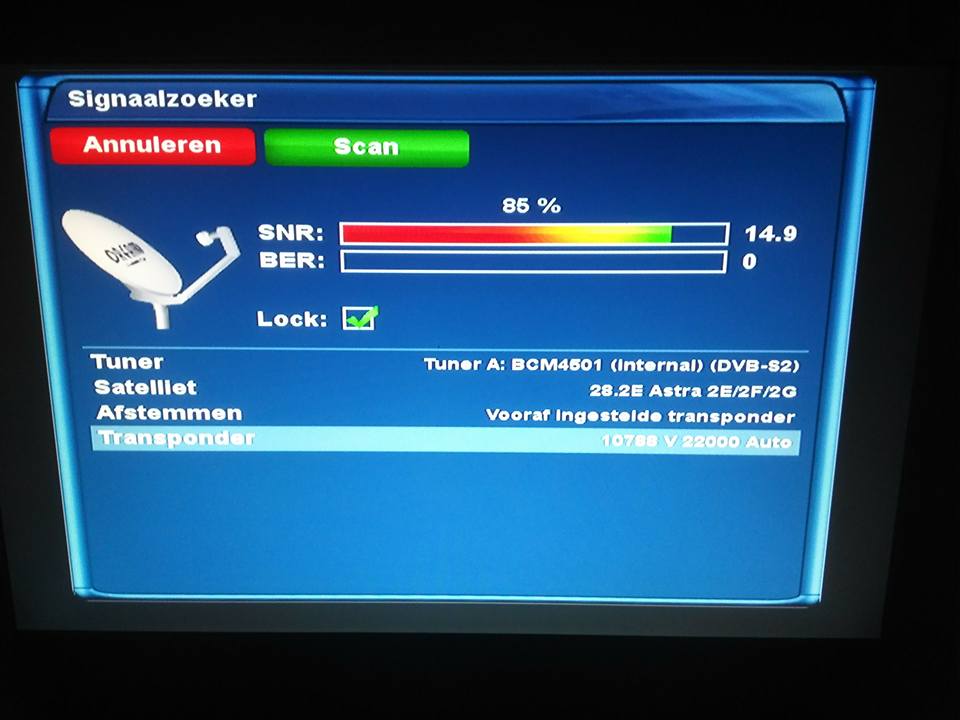

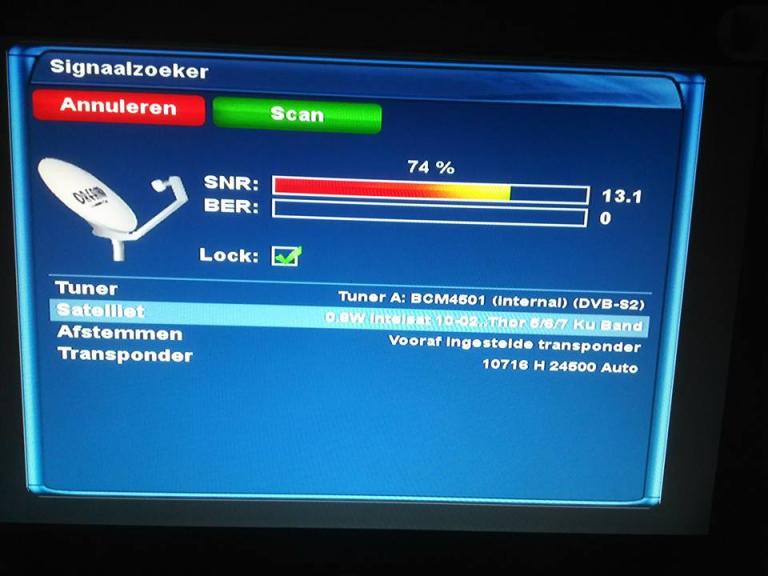

zo vandaag nog effe spelen en ja beeld op de schotel met een inverto smalle kop voor test

ps de schotel is nog niet optimaal uitgericht is voor later als die op het beton komt te staan

nu nog een goede lnb met feedhorn

maar welke

[Sprietje]

Een Invacom feed horn ADF-120 met Invacom lnb.

[smetje limb.BE]

Een Invacom feed horn ADF-120 met Invacom lnb.

en dat is het beste dan sprietje?

of nog een andere optie vb inverto of is die niet goed ?

[Sprietje]

De Inverto is ook goed en zeker een stuk goedkoper maar Invacom wordt toch nog wat beter aangeschreven.

[smetje limb.BE]

nu zie ik bij invacom wel verschillende type nr

• DF-031   en nf-031  WF-031

19 september 2016 aangepast door wiz
commerciele link verwijderd

[Sprietje]

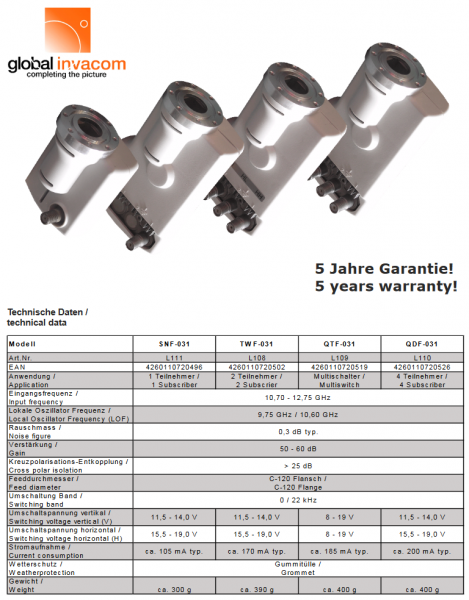

Zie hier de verschillen.

[wolverine]

en op nilesat wat heb je daar van sterkte?

[smetje limb.BE]

en op nilesat wat heb je daar van sterkte?

daar ben ik nog niet geweest

ik moet eerst een goede lnb erop zetten nu staat er maar zo een inverto met smalle kop op ..en die staat te dicht bij de schotel

dus de signaalwaarden dalen nu

als ik die achteruit schuif dan gaat het signaal natuurlijk 20% hoger

dus in de week kan ik wel eens nilsat nemen  ben ook al eens naar turksat geweest ..met hand bediening ..nog geen motor erop toen

nu heb ik een oude motor erop gezet en kan ik hem met een voeding bedienen

[smetje limb.BE]

daar ben ik nog niet geweest

ik moet eerst een goede lnb erop zetten nu staat er maar zo een inverto met smalle kop op ..en die staat te dicht bij de schotel

dus de signaalwaarden dalen nu

als ik die achteruit schuif dan gaat het signaal natuurlijk 20% hoger

dus in de week kan ik wel eens nilsat nemen  ben ook al eens naar turksat geweest ..met hand bediening ..nog geen motor erop toen

nu heb ik een oude motor erop gezet en kan ik hem met een voeding bedienen

dus je hoort het wel als ik zover ben

[Alex1970]

Zijn de feedstangen en dus de afstand tot de schotel niet berekend op C-band?

Want volgens mij ligt het brandpunt voor C-band iets dichter naar de schotel dan dat voor Ku-band toch?
