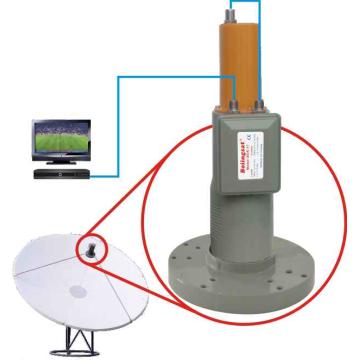

zou dit niet interessanter zijn ..in plaats van een ku alleen met feedhorn

spezifikationen von C/KU Band LNBF...22khz



1. Eingangsfrequenz: C Band: 3,4-4,2 GHz

Ku band: 10,7-11,7 GHz

  2. LO. frequenz: C Band: 5150 MHz

KU band 9,75/10,6 GHz

3. Ausgangsfrequenz: C Band: 950 zu 1750 MHz

KU band: 950-2000 MHz

4. LO. leckage Input Port: 45dBm

5. LO. stabilität: ± 2 MHz (-40 grad celsius bis + 70 grad celsius)

6. Rauschzahl): C band: < 17°K typ

KU band: db

7. Conversion Gain: C band: 65dB (min)

KU band: 60db (min)

8. Verstärkungsflachheit: ± 1 dBm (max)

9. Input VSWR: 2,5: 1 (max)

10. Output VSWR: 2,0: 1 (max)

11. Ausgangsstecker: F-buchse

24 september 2016 aangepast door smetje limb.BE

[trust]

Helaas Smetje dat lijkt leuk , maar zodra je de dielectrum plaat ( nodig voor circulaire C signalen ) erin steek valt je Ku signaal behoorlijk terug . En die Ku lnb is al niet zo gevoelig .

Bovendien zit dwars in het C gedeelte een massive staaf welke één van de Ku polarisaties stoort .

Maar als de schotel op de grond staat kun je die DE plaat er makkelijk erin en uit schuiven .

En je kunt experimenteren met een BU lnb achterop .

[Alex1970]

Die blauwe scalarring is trouwens voor een offsetschotel.

[smetje limb.BE]

Die blauwe scalarring is trouwens voor een offsetschotel.

ok moet je ook allemaal maar weten he

bedankt alex1970

[smetje limb.BE]

Helaas Smetje dat lijkt leuk , maar zodra je de dielectrum plaat ( nodig voor circulaire C signalen ) erin steek valt je Ku signaal behoorlijk terug . En die Ku lnb is al niet zo gevoelig .

Bovendien zit dwars in het C gedeelte een massive staaf welke één van de Ku polarisaties stoort .

Maar als de schotel op de grond staat kun je die DE plaat er makkelijk erin en uit schuiven .

En je kunt experimenteren met een BU lnb achterop .

het plaatje zou ik er desnoods ook kunnen uithalen

effe trapladderetje erbij

[Alex1970]

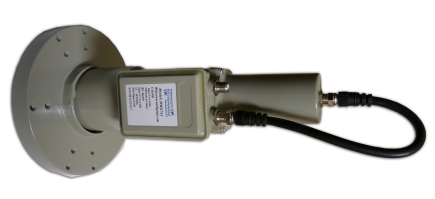

Ik heb zelf een ESX241 gekocht.

http://www.wsidigital.com/ESX-LINEAR-LNB-LNBF/C-Band-LNB-LNBF/ESX241-Single-C-Band-LNB-LNBF.htm

[smetje limb.BE]

Ik heb zelf een ESX241 gekocht.

http://www.wsidigital.com/ESX-LINEAR-LNB-LNBF/C-Band-LNB-LNBF/ESX241-Single-C-Band-LNB-LNBF.htm

en hoe zijn jou resultaten ?

[trust]

Voor lineaire C signalen is die plaat niet nodig , helaas zijn de meeste voor ons ontvangbare satellieten circ. gepolariseerd .

Smetje , spit het topic ( C en Ku op een triax 110 ) hierboven maar eens door voor meer info over C band

[Alex1970]

en hoe zijn jou resultaten ?

Redelijk, maar de laatste tijd heb ik meer last van bomen in de buurt. En het zicht is beperkt (ong. 39E-20W).

Ik heb ontvangen: 20E, 10E (alleen 3649 L op het randje), 5W en 11W, maar dan wel met 150cm.

[smetje limb.BE]

Redelijk, maar de laatste tijd heb ik meer last van bomen in de buurt. En het zicht is beperkt (ong. 39E-20W).

Ik heb ontvangen: 20E, 10E (alleen 3649 L op het randje), 5W en 11W, maar dan wel met 150cm.

en wat voor zenders zijn het dan ?

[Sprietje]

Ach, even met een busje koudspray over de lnb en je ontvangt ineens veel meer zenders, zie:



[smetje limb.BE]

Ach, even met een busje koudspray over de lnb en je ontvangt ineens veel meer zenders, zie:

maar hopen dat het dan vlug - 30° vriest he sprietje

[Alex1970]

en wat voor zenders zijn het dan ?

11W:

3662 R Perviy kanal America en RTR Planeta USA



5W, momenteel o.a.:

3646 R: Télé Sahel

4110 L: Gabon 24

4114 L: Télé Africa

4154 L: BB 24 en ORTB TV



10E:

Alleen 3649 L Chinese zenders, allemaal gecodeerd.



20E:

Zie http://www.lyngsat.com/Arabsat-5C.html



Ach, even met een busje koudspray over de lnb en je ontvangt ineens veel meer zenders...

Prachtig!

[smetje limb.BE]

11W:

3662 R Perviy kanal America en RTR Planeta USA



5W, momenteel o.a.:

3646 R: Télé Sahel

4110 L: Gabon 24

4114 L: Télé Africa

4154 L: BB 24 en ORTB TV



10E:

Alleen 3649 L Chinese zenders, allemaal gecodeerd.



20E:

Zie http://www.lyngsat.com/Arabsat-5C.html



Prachtig!

leuk

ik heb er nooit bij stilgestaan .voor  linkse en rechtse frequentie's

24 september 2016 aangepast door smetje limb.BE

[Sprietje]

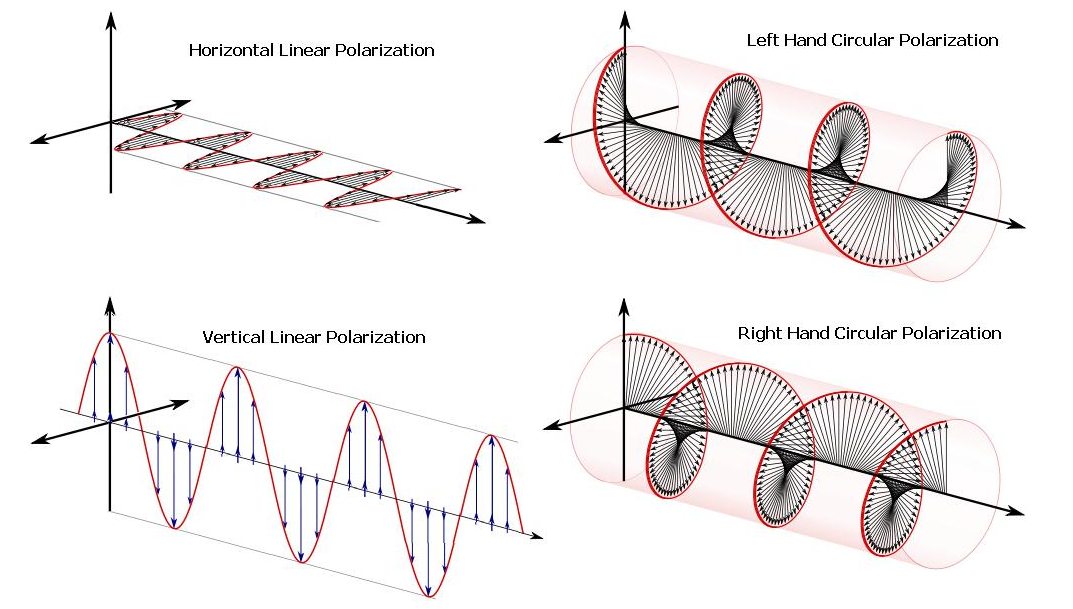

Hier zijn ze dan de verschillende polarisaties.
